Уход за автомобилем2231. Отсоедините светильник спомощью отвертки.
2. Выньте корпус лампы вниз, не тяните его за кабель.
Поверните патрон лампы
против часовой стрелки, пока
он не освободится.
3. Выньте лампу из патрона и установите новую лампу.
4. Вставьте патрон в корпус лампы и поверните его по часо‐вой стрелке.
5. Вставьте корпус лампы и закре‐
пите его отверткой.Электрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В блоке над положительной клем‐
мой аккумулятора расположена
группа основных предохраните‐ лей. При необходимости их замены
обратитесь на станцию техобслу‐
живания.
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐ гание.
Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя
следует производить только после
устранения причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐
теля, и выньте предохранитель.

224Уход за автомобилемБлок предохранителей вмоторном отсеке
Блок предохранителей находится в
моторном отсеке.
Освободите защелку крышки,
поднимите крышку вверх и снимите ее.
Минипредохранители
№Электрическая цепь1Вентиляционный люк крыши2Переключатель наружных
зеркал/датчик дождя3–4–5Электронный модуль управ‐
ления тормозной системой6Датчик интеллектуального
управления аккумуляторной
батарей7Замок рулевой колонки8Блок управления коробкой
передач9–10Камера заднего вида/внут‐
реннее зеркало заднего
обзора/выключатель головных
фар/головные фары11Очиститель заднего стекла12Обогрев заднего стекла13Поясничная опора сиденья14Обогрев наружных зеркал

Уход за автомобилем225№Электрическая цепь15Модуль управления системой
подачи топлива/сжиженного
газа16Обогрев сидений17Блок управления коробкой
передач R/C/водяной насос/
дополнительный отопитель18Блок управления двигателем
R/C19Топливный насос20–21Охлаждающий обдув22–23Катушка зажигания/инжекторы24Насос омывателя25Привод фары (правой)26Контрольные датчики двига‐
теля27–28Зажигание29Зажигание 1/230Выхлопная система31Левый дальний свет№Электрическая цепь32Правый дальний свет33Блок управления двигателем34Звуковой сигнал35Кондиционер36Передняя противотуманная
фара
Предохранители типа J
№Электрическая цепь1Электронный модуль управ‐
ления тормозной системой2Передний стеклоочиститель3Блок питания4Клемма электропитания блока
предохранителей панели
приборов5–6Топливный подогреватель7Стартер8Охлаждающий обдув9Охлаждающий обдув№Электрическая цепь10Модуль управления двига‐
телем/калильная свеча11Стартер
Блок предохранителей в
приборной панели
Внутренний блок предохранителей
расположен под приборной пане‐
лью на стороне водителя.
Чтобы добраться до предохрани‐
телей, снимите отсек для хране‐ ния.
Для снятия отсека для хранения
откройте его и потяните на себя.

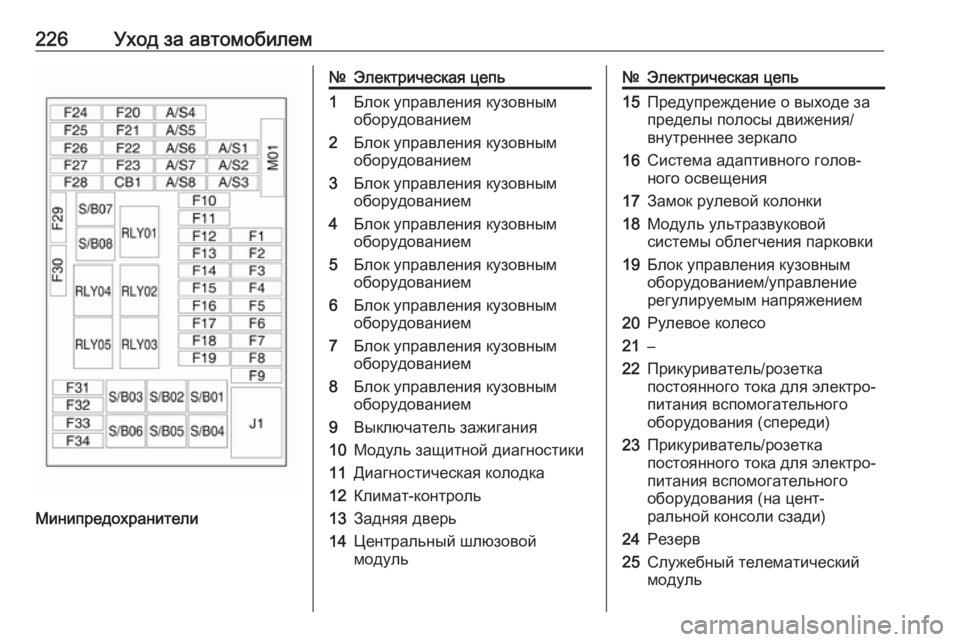

226Уход за автомобилем
Минипредохранители
№Электрическая цепь1Блок управления кузовным
оборудованием2Блок управления кузовным
оборудованием3Блок управления кузовным
оборудованием4Блок управления кузовным
оборудованием5Блок управления кузовным
оборудованием6Блок управления кузовным
оборудованием7Блок управления кузовным
оборудованием8Блок управления кузовным
оборудованием9Выключатель зажигания10Модуль защитной диагностики11Диагностическая колодка12Климат-контроль13Задняя дверь14Центральный шлюзовой
модуль№Электрическая цепь15Предупреждение о выходе за
пределы полосы движения/
внутреннее зеркало16Система адаптивного голов‐
ного освещения17Замок рулевой колонки18Модуль ультразвуковой
системы облегчения парковки19Блок управления кузовным
оборудованием/управление
регулируемым напряжением20Рулевое колесо21–22Прикуриватель/розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (спереди)23Прикуриватель/розетка
постоянного тока для электро‐
питания вспомогательного
оборудования (на цент‐
ральной консоли сзади)24Резерв25Служебный телематический
модуль

Уход за автомобилем227№Электрическая цепь26Рулевое колесо с обогревом27Приборный щиток/информа‐
ционно-развлекательная
система/выключатель допол‐
нительного отопителя28Разъем жгута проводов
прицепа29Дисплей/информационно-
развлекательная система30Блок управления коробкой
передач31Комбинация приборов32Информационно-
развлекательная система33Разъем жгута проводов
прицепа34Модуль бесключевого доступа
и запуска двигателя
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь01Выключатель электроподо‐
грева сидений02Резерв03Электростеклоподъемники
передние04Электростеклоподъемники
задние05Режим транспортировки06Выключатель электроподо‐
грева сидений07Резерв08РезервБлок предохранителей в
багажном отделении
Находится в левой части заднего
отсека.
Чтобы добраться до предохрани‐
телей, снимите крышку.

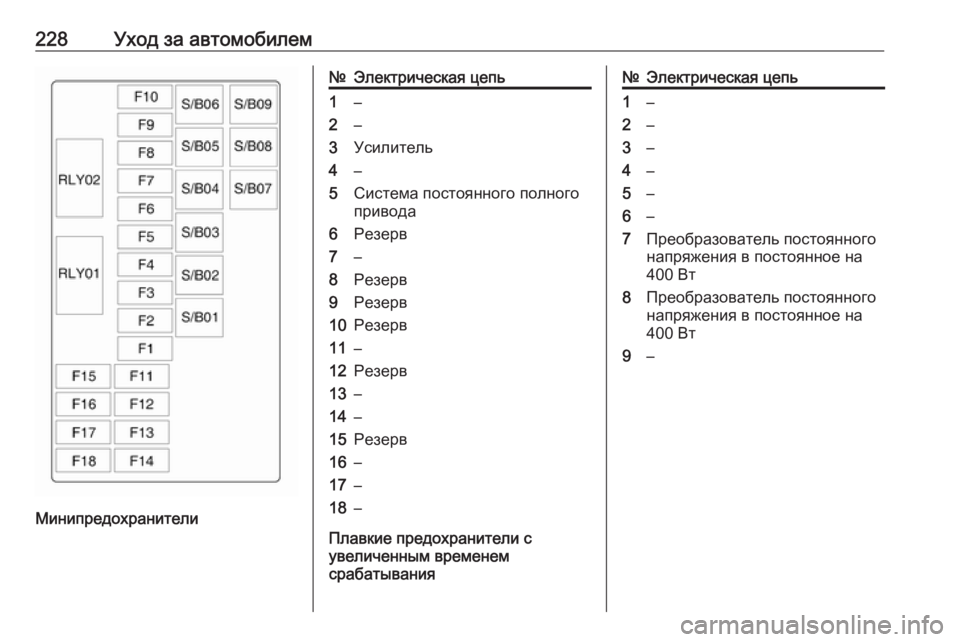

228Уход за автомобилем
Минипредохранители
№Электрическая цепь1–2–3Усилитель4–5Система постоянного полного
привода6Резерв7–8Резерв9Резерв10Резерв11–12Резерв13–14–15Резерв16–17–18–
Плавкие предохранители с
увеличенным временем
срабатывания
№Электрическая цепь1–2–3–4–5–6–7Преобразователь постоянного
напряжения в постоянное на
400 Вт8Преобразователь постоянного
напряжения в постоянное на
400 Вт9–

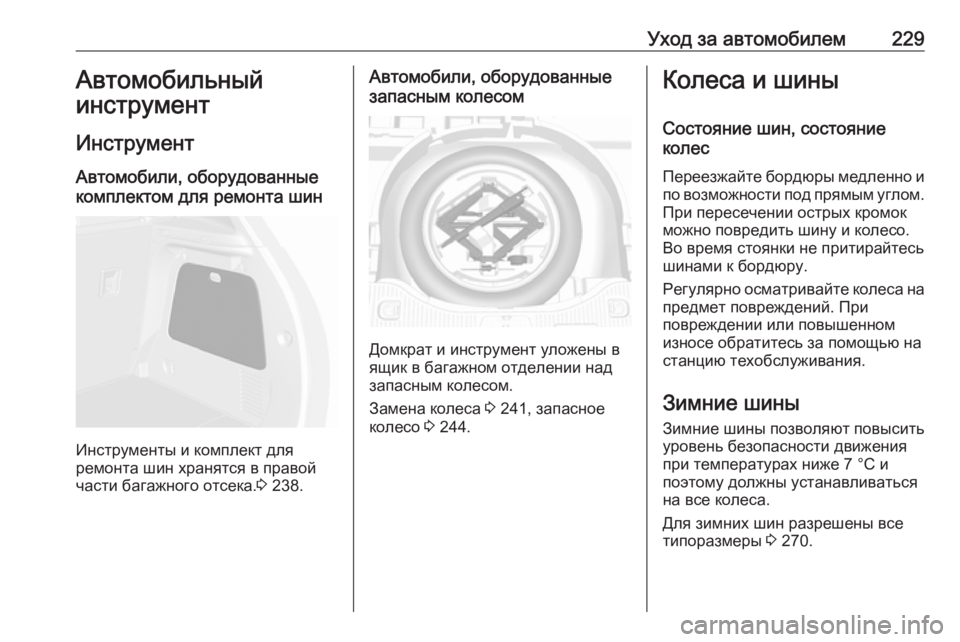

Уход за автомобилем229Автомобильный
инструмент
Инструмент
Автомобили, оборудованные
комплектом для ремонта шин
Инструменты и комплект для
ремонта шин хранятся в правой части багажного отсека. 3 238.
Автомобили, оборудованные
запасным колесом
Домкрат и инструмент уложены в
ящик в багажном отделении над запасным колесом.
Замена колеса 3 241, запасное
колесо 3 244.
Колеса и шины
Состояние шин, состояние
колес
Переезжайте бордюры медленно и по возможности под прямым углом.
При пересечении острых кромок
можно повредить шину и колесо.
Во время стоянки не притирайтесь шинами к бордюру.
Регулярно осматривайте колеса на предмет повреждений. При
повреждении или повышенном
износе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и
поэтому должны устанавливаться
на все колеса.
Для зимних шин разрешены все
типоразмеры 3 270.

230Уход за автомобилемВ тех странах, где это предусмот‐
рено правилами, установите в поле
зрения водителя наклейку с
информацией о предельной скоро‐ сти.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в процентахR:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH:индекс скорости
Шифр скорости:
Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/чВыбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего
автомобиля.
Указанная максимальная скорость
достигается для автомобиля с
водителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие
дополнительного оборудования
может привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 266.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐
нии движения. Направление
вращения шины указывает символ
(например, стрелка) на боковине
шины.Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед
каждой длительной поездкой. Не
забудьте про запасное колесо. Это также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.
Давление в шинах 3 270.
Табличка с данными о давлении в
шинах расположена на раме левой или правой двери и содержит
информацию о типоразмерах шин,
