Места для хранения71а сдвиньте ее назад. Обрати‐
тесь за помощью на станцию
техобслуживания.
Откиньте держатель номерного
знака
Поднимите держатель номерного
знака и сложите его назад.
Перед использованием задней системы перевозки грузов впервые закрепите номерной знак.
Выдвиньте задние фонари
Чтобы установить задние фонари,
выньте оба штифта ( 1). Вытянув
задние фонари из держателя
вперед ( 2) и вниз, отверните их
вбок.
Вставив задние фонари в держа‐
тель ( 1), закрепите их штифтами
( 2 ) до упора.
Разложите опоры для колес

72Места для храненияОтсоедините ремешок и откиньте в
стороны опоры для колес.
Фиксация задней системы
перевозки грузов
Отсоединив ремешок, откиньте
два фиксирующих рычага вбок до
упора.
В противном случае безопасная
эксплуатация не обеспечивается.
Сборка рамы для перевозки
велосипедов
Подняв раму за заднюю часть ( 1),
потяните ее назад.
Разложите раму ( 2).
Надавив на раму ( 1) сверху вниз,
откиньте поворотную ручку ( 2)
назад до фиксации.

Места для хранения73Нажмите кнопку (1) и снимите
левую часть держателя ( 2).
Нажмите кнопку ( 1) и вставьте
левую часть держателя в правую
( 2 ).Крепление велосипеда
1. Установив педали в положение,
показанное на иллюстрации,
установите велосипед коле‐
сами в опоры.
Велосипед должен распола‐
гаться в уступах строго по центру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.

74Места для хранения3. Закрепите колеса обоих вело‐сипедов в колесных уступах припомощи ремней-держателей.
4. Проверить, что велосипед надежно закреплен.Внимание
Зазор между велосипедом и
автомобилем должен соста‐
влять не менее 5 см. При необ‐ ходимости ослабьте гайку руля
и поверните его боком.
Установка дополнительного
кронштейна
При перевозке двух и более вело‐
сипедов необходимо установить
адаптер.
1. Установите дополнительный кронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
2. Переведя рычаг ( 1) вперед и
удерживая его в этом положе‐
нии, опустите заднюю часть
дополнительного кронштейна
( 2 ).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.
4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, складывая заднюю систему перевозки грузов.Застегните ремень.

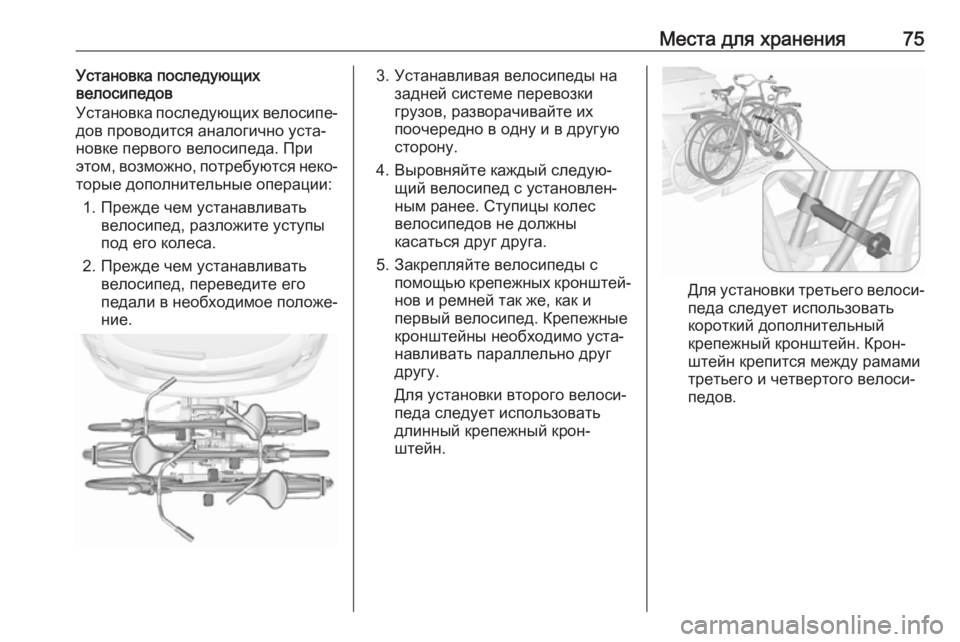

Места для хранения75Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом, возможно, потребуются неко‐
торые дополнительные операции:
1. Прежде чем устанавливать велосипед, разложите уступы
под его колеса.
2. Прежде чем устанавливать велосипед, переведите его
педали в необходимое положе‐ ние.3. Устанавливая велосипеды на задней системе перевозки
грузов, разворачивайте их поочередно в одну и в другую
сторону.
4. Выровняйте каждый следую‐ щий велосипед с установлен‐
ным ранее. Ступицы колес
велосипедов не должны
касаться друг друга.
5. Закрепляйте велосипеды с помощью крепежных кронштей‐
нов и ремней так же, как и
первый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
короткий дополнительный
крепежный кронштейн. Крон‐
штейн крепится между рамами
третьего и четвертого велоси‐
педов.

76Места для хранения
6. Дополнительно закрепите обаколеса третьего велосипеда в
колесных опорах при помощи
хомутов.
Рекомендуется закрепить на край‐
нем заднем велосипеде предупре‐
дительный знак для привлечения
внимания других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть
доступ к багажному отделению.
● Без дополнительного крон‐ штейна:Открепите рычаг ( 1) нажатием
с удержанием.
Потяните раму ( 2) назад,
чтобы сложить заднюю
систему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система
наклонится назад. Опасность
травмирования.
Удерживайте раму ( 1) послед‐
него установленного велоси‐
педа одной рукой, а второй
потяните за петлю ( 2), чтобы
разблокировать крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю
систему перевозки грузов.
При раскладывании задней
системы перевозки грузов автома‐
тически включаются задние габа‐
ритные огни.

Места для хранения779Предупреждение
Задвигая каретку задней
системы перевозки грузов,
проследите за тем, чтобы она
надежно зафиксировалась в
сложенном положении.
Снятие велосипедов
Освободите фиксирующие реме‐
шки на обоих колесах велосипеда.
Поверните ручку против часовой
стрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать велосипед с
задней системы перевозки грузов,
необходимо демонтировать допол‐
нительный кронштейн.
1. Сложите опоры для колес.
2. Расстегните ремень.
3. Переведя рычаг ( 1) вперед,
удерживайте его в этом поло‐
жении.
4. Подняв дополнительный крон‐ штейн ( 2) за задний край,
снимите его.
Разборка рамы для перевозки
велосипедов
Нажмите кнопку ( 1) и снимите верх‐
нюю часть держателя ( 2).

78Места для хранения
Нажмите кнопку (1) и установите на
место держатель ( 2).
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку ( 1) вбок, чтобы
отсоединить и поднять раму ( 2).
Сложив раму назад, подтолкните
её вперед до упора ( 1).
Надавите на заднюю часть рамы
( 2 ) сверху вниз.
Сложите опоры для колес
Сложите опоры для колес. Закре‐
пите ремень.
Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
