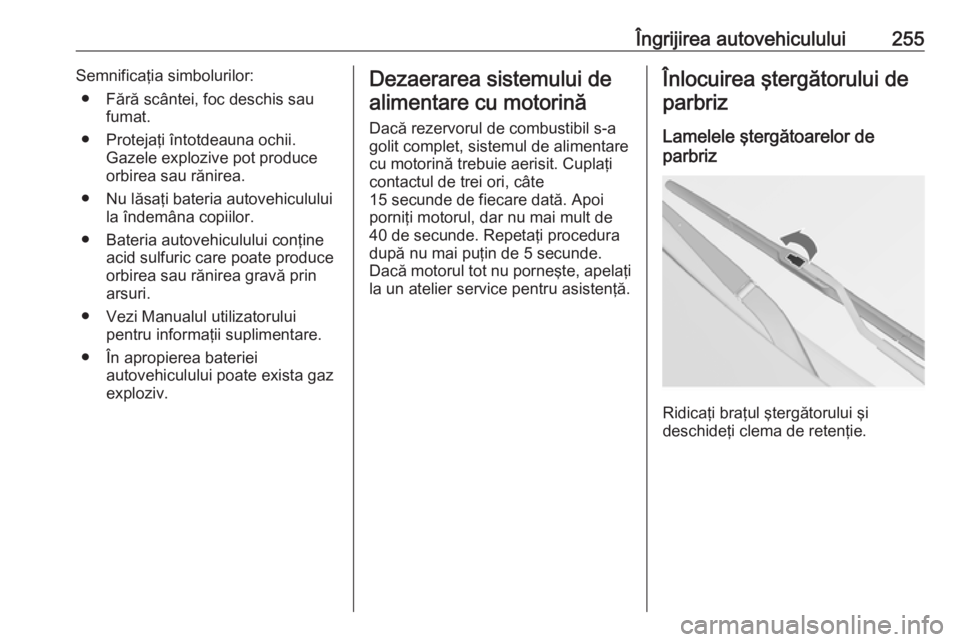

Îngrijirea autovehiculului255Semnificaţia simbolurilor:● Fără scântei, foc deschis sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produce
orbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.
● Vezi Manualul utilizatorului pentru informaţii suplimentare.
● În apropierea bateriei autovehiculului poate exista gazexploziv.Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit complet, sistemul de alimentare
cu motorină trebuie aerisit. Cuplaţi
contactul de trei ori, câte
15 secunde de fiecare dată. Apoi
porniţi motorul, dar nu mai mult de
40 de secunde. Repetaţi procedura după nu mai puţin de 5 secunde.
Dacă motorul tot nu porneşte, apelaţi
la un atelier service pentru asistenţă.Înlocuirea ştergătorului de
parbriz
Lamelele ştergătoarelor de
parbriz
Ridicaţi braţul ştergătorului şi
deschideţi clema de retenţie.

256Îngrijirea autovehiculului
Decuplaţi lama ştergătorului şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Lama ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Apăsaţi
cele două siguranţe de pe braţ pentru
deblocare şi detaşaţi lama
ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica lămpile.

Îngrijirea autovehiculului257Farurile cu halogen
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .
Lampă de semnalizare faţă (3)
Far cu bi-halogen (1)
Pe partea stângă a autovehiculului,
trageţi conducta de umplere din
containerul pentru lichid de spălare a
parbrizului.
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

258Îngrijirea autovehiculului2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin desfacerea
uşoară a clemei de fixare.
4. Înlocuiţi becul şi conectaţi-l cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (2)
1. Rotiţi în sens antiorar capacul şi scoateţi-l din reflector.
2. Apăsaţi clemele împreună şiscoateţi soclul din carcasă.
3. Demontaţi becul din soclu printragere.
4. Înlocuiţi şi introduceţi noul bec în soclu.
5. Introduceţi soclul becului în carcasă şi lăsaţi-l să se cupleze.
6. Potriviţi capacul şi rotiţi-l în sens orar.

Îngrijirea autovehiculului259Lămpile de poziţie laterale/
funcţia lumini pe timp de zi cu
LED-uri
La alte versiuni, lămpile de poziţie
laterale şi luminile pe timp de zi sunt
proiectate ca LED-uri. În cazul
defecţiunii, înlocuiţi LED-urile la un
atelier.
Lampă de semnalizare faţă (3)
1. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasă.
2. Presaţi uşor becul în soclu, rotiţi-l în sens invers orar, şi scoateţi-l.
3. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
4. Introduceţi soclul în reflector şi rotiţi-l în sens orar pentru blocare
în poziţie.
Farurile cu xenon9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Becurile pentru semnalizarea
direcţiei şi cele pentru farurile
adaptive pot fi schimbate.
Lămpile de poziţie laterale/luminile de
poziţie pe timp de zi sunt proiectate
ca diode emiţătoare de lumină (LED-
uri) şi nu pot fi înlocuite.

260Îngrijirea autovehicululuiIluminatul în curbă
1. Rotiţi capacul în sens antiorar şiscoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de semnalizare din faţă
1. Rotiţi capacul în sens antiorar şiscoateţi-l.

Îngrijirea autovehiculului2612. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin desfacere şi tragere soclul becului din fişa
conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi
Lămpile de poziţie laterale şi luminile
pe timp de zi sunt proiectate ca LED-
uri. În cazul defecţiunii, înlocuiţi LED- urile la un atelier.
Proiectoarele de ceaţă
Becurile sunt accesibile din partea de dedesubt a autovehiculului.
1. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
2. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
3. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
4. Introduceţi soclul becului în reflector şi răsuciţi în sens orar
pentru a cupla.

262Îngrijirea autovehicululuiLămpile de poziţie din spate
Hatchback cu 5 portiere/Limuzină cu 4 portiere
1. Scoateţi capacul din interiorul portbagajului.
2.Deşurubaţi manual cele trei piuliţe
de fixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul trăgându-l sau răsucindu-l:
Lampa de semnalizare a
direcţiei 1
Lampa de ceaţă spate 2 numai
partea şoferului
Lampa marşarier 3
Lămpile de poziţie din spate şi
lampa de frână sunt proiectate ca
LED-uri. În cazul nefuncţionării,
LED-urile trebuie înlocuite la un
atelier.
5. Introduceţi soclul becului în ansamblul lămpilor de poziţie din
spate şi rotiţi în sens orar. Fixaţi
