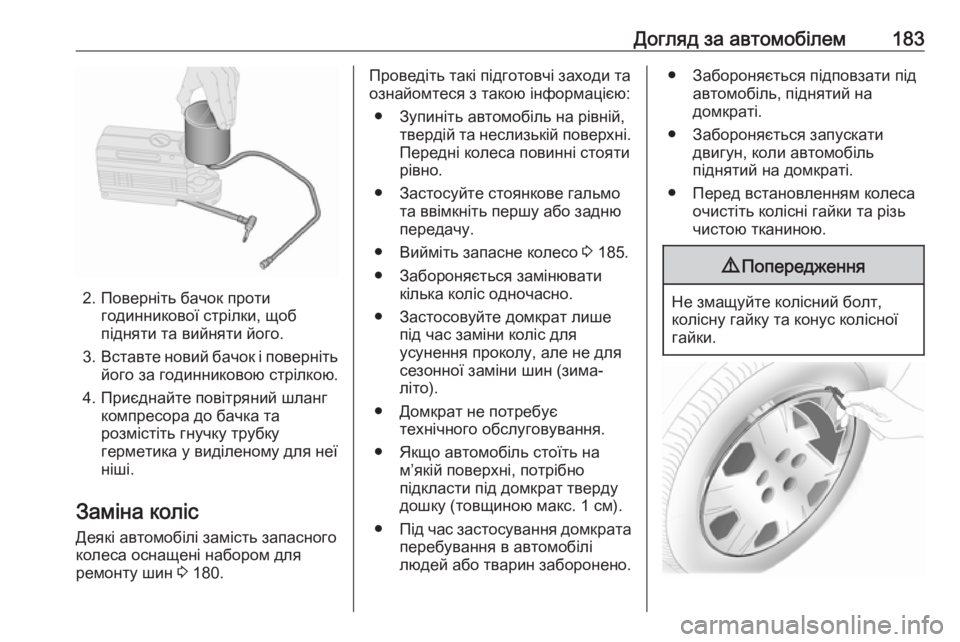

Догляд за автомобілем183
2. Поверніть бачок протигодинникової стрілки, щоб
підняти та вийняти його.
3. Вставте новий бачок і поверніть
його за годинниковою стрілкою.
4. Приєднайте повітряний шланг компресора до бачка та
розмістіть гнучку трубку
герметика у виділеному для неї
ніші.
Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 180.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій та неслизькій поверхні.Передні колеса повинні стояти
рівно.
● Застосуйте стоянкове гальмо та ввімкніть першу або задню
передачу.
● Вийміть запасне колесо 3 185.
● Забороняється замінювати кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).
● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, потрібно
підкласти під домкрат тверду
дошку (товщиною макс. 1 см).
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса очистіть колісні гайки та різь
чистою тканиною.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.

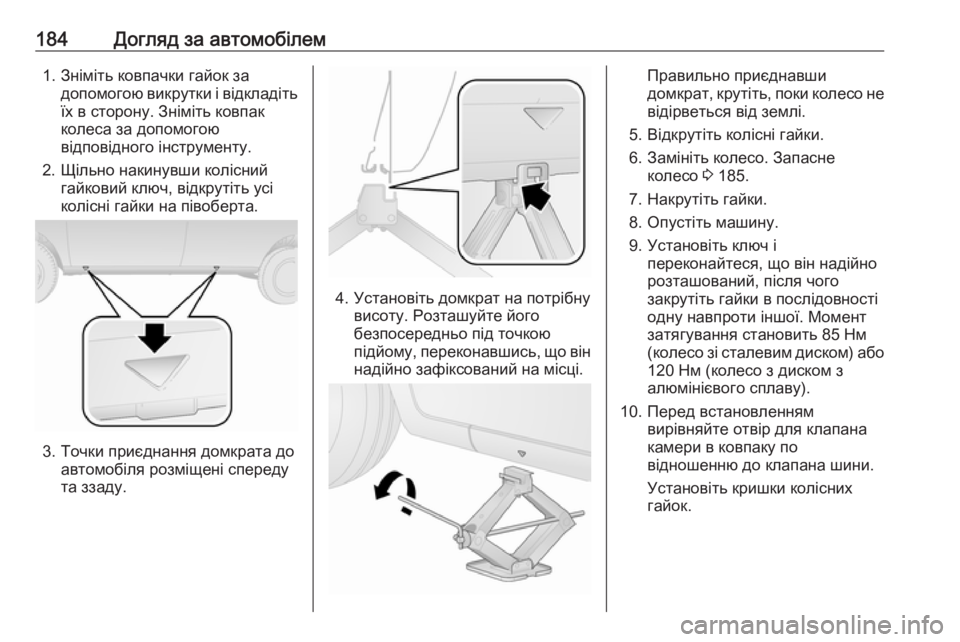

184Догляд за автомобілем1. Зніміть ковпачки гайок задопомогою викрутки і відкладіть
їх в сторону. Зніміть ковпак
колеса за допомогою
відповідного інструменту.
2. Щільно накинувши колісний гайковий ключ, відкрутіть усі
колісні гайки на півоберта.
3. Точки приєднання домкрата до автомобіля розміщені спереду
та ззаду.
4. Установіть домкрат на потрібну висоту. Розташуйте його
безпосередньо під точкою
підйому, переконавшись, що він надійно зафіксований на місці.
Правильно приєднавши
домкрат, крутіть, поки колесо не
відірветься від землі.
5. Відкрутіть колісні гайки.
6. Замініть колесо. Запасне колесо 3 185.
7. Накрутіть гайки.
8. Опустіть машину.
9. Установіть ключ і переконайтеся, що він надійнорозташований, після чого
закрутіть гайки в послідовності
одну навпроти іншої. Момент
затягування становить 85 Нм
(колесо зі сталевим диском) або 120 Нм (колесо з диском з
алюмінієвого сплаву).
10. Перед встановленням вирівняйте отвір для клапана
камери в ковпаку по
відношенню до клапана шини.
Установіть кришки колісних
гайок.

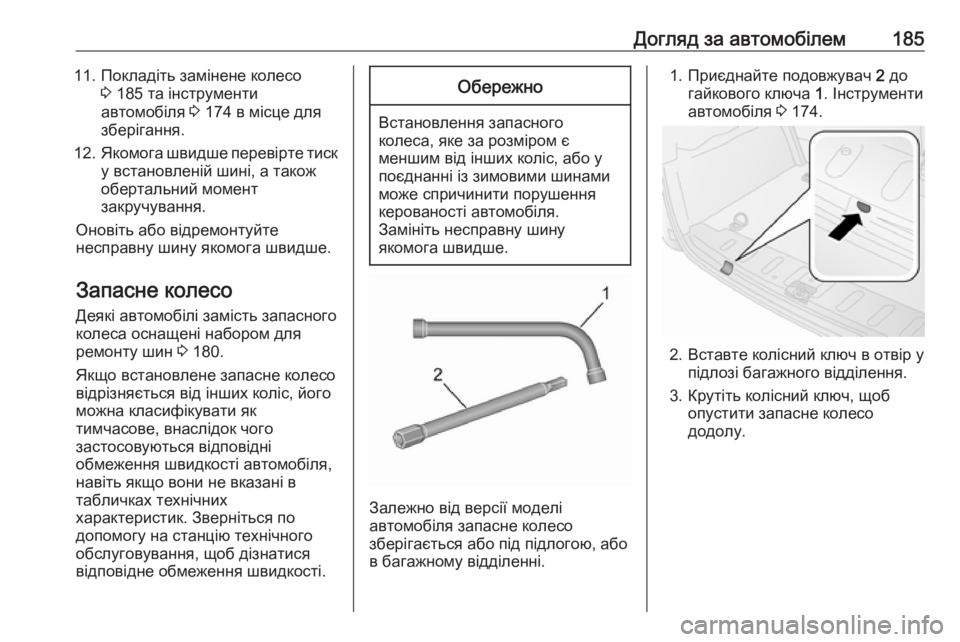

Догляд за автомобілем18511. Покладіть замінене колесо3 185 та інструменти
автомобіля 3 174 в місце для
зберігання.
12. Якомога швидше перевірте тиск
у встановленій шині, а також
обертальний момент
закручування.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 180.
Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного
обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Залежно від версії моделі
автомобіля запасне колесо
зберігається або під підлогою, або
в багажному відділенні.
1. Приєднайте подовжувач 2 до
гайкового ключа 1. Інструменти
автомобіля 3 174.
2. Вставте колісний ключ в отвір у
підлозі багажного відділення.
3. Крутіть колісний ключ, щоб опустити запасне колесо
додолу.

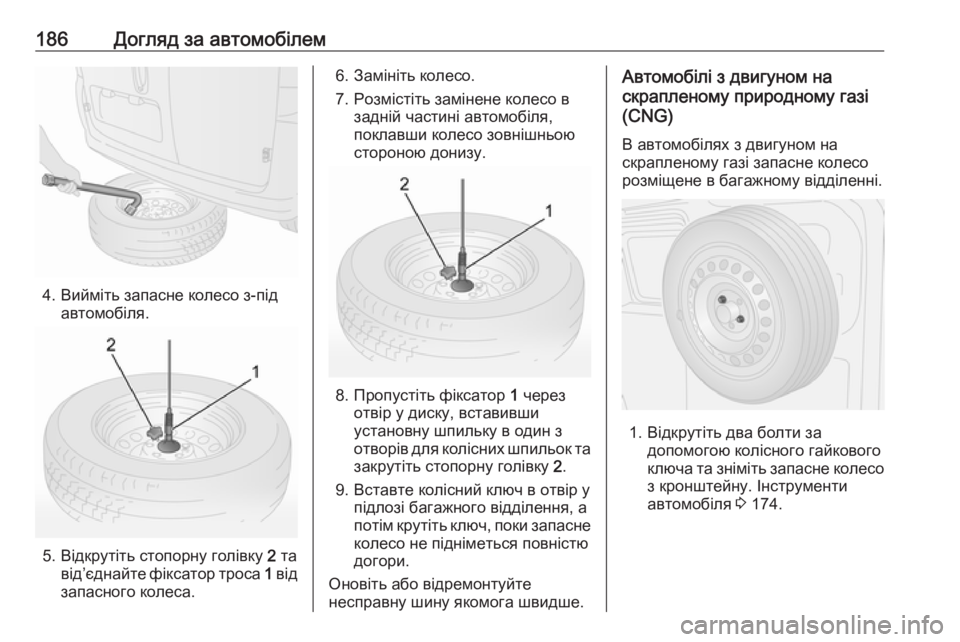

186Догляд за автомобілем
4. Вийміть запасне колесо з-підавтомобіля.
5. Відкрутіть стопорну голівку 2 та
від’єднайте фіксатор троса 1 від
запасного колеса.
6. Замініть колесо.
7. Розмістіть замінене колесо в задній частині автомобіля,
поклавши колесо зовнішньою
стороною донизу.
8. Пропустіть фіксатор 1 через
отвір у диску, вставивши
установну шпильку в один з
отворів для колісних шпильок та
закрутіть стопорну голівку 2.
9. Вставте колісний ключ в отвір у підлозі багажного відділення, а
потім крутіть ключ, поки запасне
колесо не підніметься повністю
догори.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Автомобілі з двигуном на
скрапленому природному газі
(CNG)
В автомобілях з двигуном на
скрапленому газі запасне колесо
розміщене в багажному відділенні.
1. Відкрутіть два болти за допомогою колісного гайковогоключа та зніміть запасне колесо
з кронштейну. Інструменти
автомобіля 3 174.

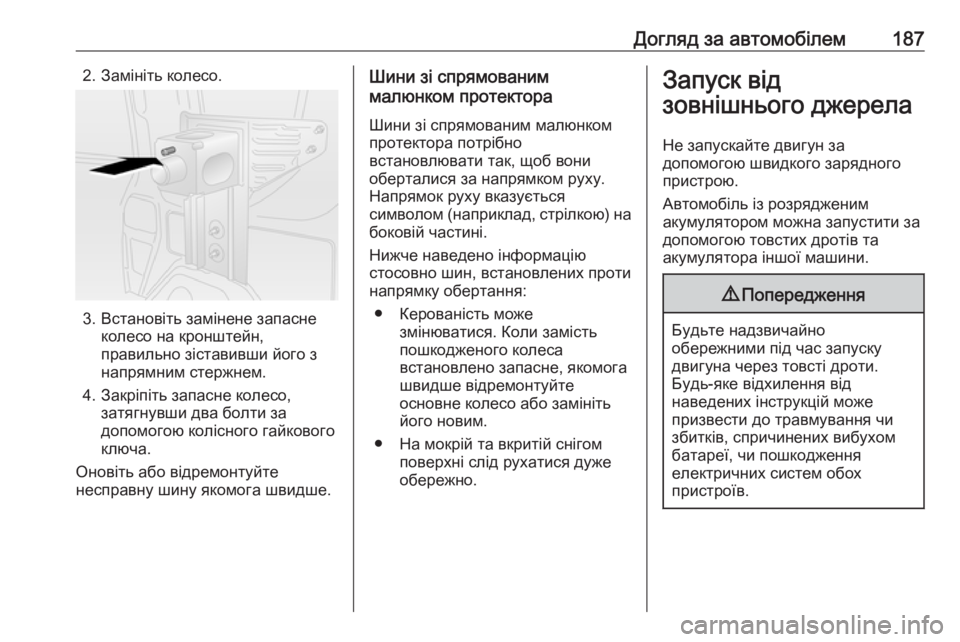

Догляд за автомобілем1872. Замініть колесо.
3. Встановіть замінене запаснеколесо на кронштейн,
правильно зіставивши його з
напрямним стержнем.
4. Закріпіть запасне колесо, затягнувши два болти за
допомогою колісного гайкового ключа.
Оновіть або відремонтуйте
несправну шину якомога швидше.
Шини зі спрямованим
малюнком протектора
Шини зі спрямованим малюнком
протектора потрібно
встановлювати так, щоб вони
оберталися за напрямком руху.
Напрямок руху вказується
символом (наприклад, стрілкою) на
боковій частині.
Нижче наведено інформацію
стосовно шин, встановлених проти
напрямку обертання:
● Керованість може змінюватися. Коли замість
пошкодженого колеса
встановлено запасне, якомога швидше відремонтуйте
основне колесо або замініть
його новим.
● На мокрій та вкритій снігом поверхні слід рухатися дуже
обережно.Запуск від
зовнішнього джерела
Не запускайте двигун за
допомогою швидкого зарядного
пристрою.
Автомобіль із розрядженим
акумулятором можна запустити за
допомогою товстих дротів та
акумулятора іншої машини.9 Попередження
Будьте надзвичайно
обережними під час запуску
двигуна через товсті дроти.
Будь-яке відхилення від
наведених інструкцій може
призвести до травмування чи
збитків, спричинених вибухом
батареї, чи пошкодження
електричних систем обох
пристроїв.

188Догляд за автомобілем9Попередження
Уникайте контакту акумулятора
зі шкірою, тканинами та
пофарбованими поверхнями, а
також не допускайте
потрапляння рідини в очі. До
складу рідини входить сірчана
кислота, яка в разі
безпосереднього контакту може спричинити ураження чи
травмування.
● Бережіть акумулятор від дії вогню та іскор.
● Розряджений акумулятор при температурі 0 °C можезамерзнути. Перед
підключенням товстих дротів замерзлий акумулятор слід
розморозити.
● Під час роботи з автомобільним акумулятором
одягайте захисні окуляри та
захисний одяг.
● Використовуйте додатковий акумулятор із ідентичним
рівнем напруги (12 В). Його
ємність (A-год) не повинна
значною мірою відрізнятися від
ємності розрядженого
акумулятора.
● Використовуйте товсті дроти з ізольованими клемами та
поперечним перерізом мінімум
16 мм 2
(25 мм 2
для дизельних
двигунів).
● Не відключайте розряджений акумулятор від автомобіля.
● Вимкніть усі непотрібні електроспоживачі.
● Під час запуску від зовнішнього
джерела не нахиляйтеся над
акумулятором.
● Уникайте контактів клем одного дроту з клемами іншого.
● Під час запуску через товсті дроти автомобілі не повинні
контактувати.
● Застосуйте стоянкове гальмо, КПП - на нейтральну передачу.
Порядок підключення дротів:
1. Підключіть червоний дріт до позитивного виходудодаткового акумулятора.
2. Підключіть інший кінець червоного дроту до
позитивного виходу
розрядженого автомобільного
акумулятора.
3. Підключіть чорний дріт до негативного виходу
додаткового акумулятора.
4. Підключіть інший кінець чорного дроту до точки
заземлення автомобіля,
зокрема, блока двигуна чи

Догляд за автомобілем189болта кріплення двигуна.
Виконуйте підключення на
максимально можливій відстані
від розрядженого акумулятора - принаймні за 60 см від нього.
Спрямуйте дроти таким чином,
щоб вони не могли потрапити на
рухомі частини в моторному
відсіку.
Щоб запустити двигун: 1. Запустіть двигун автомобіля, акумулятор якого ви
використовуєте як додатковий.
2. Через п’ять хвилин запустіть інший двигун. Спроби запуску
повинні відбуватися не раніше,
ніж через 15 секунд з
інтервалом в одну хвилину.
3. Залиште обидва двигуна працювати на холостому ходу
приблизно на три хвилини з
підключеними дротами.4. Увімкніть електроспоживачі (наприклад, фари, заднє вікно з
підігрівом) автомобіля, який
отримує енергію.
5. Повторіть у зворотному порядку
вказану вище послідовність дій
під час знімання дротів.Буксирування
Буксирування автомобіля
Вийміть заглушку, обережно
підваживши її викруткою. Щоб не
пошкодити кришку,
рекомендується розмістити
тканину між викруткою та рамою.
Буксирувальна серга зберігається
разом з інструментами для
автомобіля 3 174.
Вкрутіть буксирувальну сергу до
упору, доки вона не зупиниться в
горизонтальному положенні.
Під'єднайте буксир або буксирну
тягу до буксирувальної серги.

190Догляд за автомобілемОбережно
Буксирна провушина повинна
використовуватися лише для
буксирування, а не для
аварійної евакуації автомобіля.
Увімкніть систему запалювання, щоб розблокувати кермо та
забезпечити роботу стоп-сигналів, клаксона та очисників лобового
скла.
Трансмісія в нейтральному
положенні.
Примітка
Якщо на автомобілях з
роботизованою КПП (МТА)
неможливо ввімкнути нейтральну
передачу, автомобіль можна
лише буксирувати з піднятими
приводними колесами.
Обережно
Рухайтесь повільно. Не їдьте
поривчасто. Надмірна сила тяги може пошкодити автомобіль.
Якщо двигун не працює, для
гальмування та керування потрібно
значно більше сили.
Щоб вихлопні гази з
буксирувального автомобіля не
потрапляли в салон, увімкніть
рециркуляцію повітря 3 119 й
зачиніть вікна.
Зверніться по допомогу до
майстерні.
Після буксирування відкрутіть
буксирувальну сергу за
годинниковою стрілкою та вставте
кришку на місце.Буксирування іншого
автомобіля
Вставте викрутку в отвір збоку на
кришці. Зніміть кришку, обережно
підважуючи її викруткою. Щоб не
пошкодити кришку,
рекомендується розмістити між
викруткою та рамою тканину.
Буксирна провушина зберігається
разом з інструментами для
автомобіля 3 174.
Вкрутіть буксирну провушину до
упору, доки вона не зупиниться в
горизонтальному положенні.
