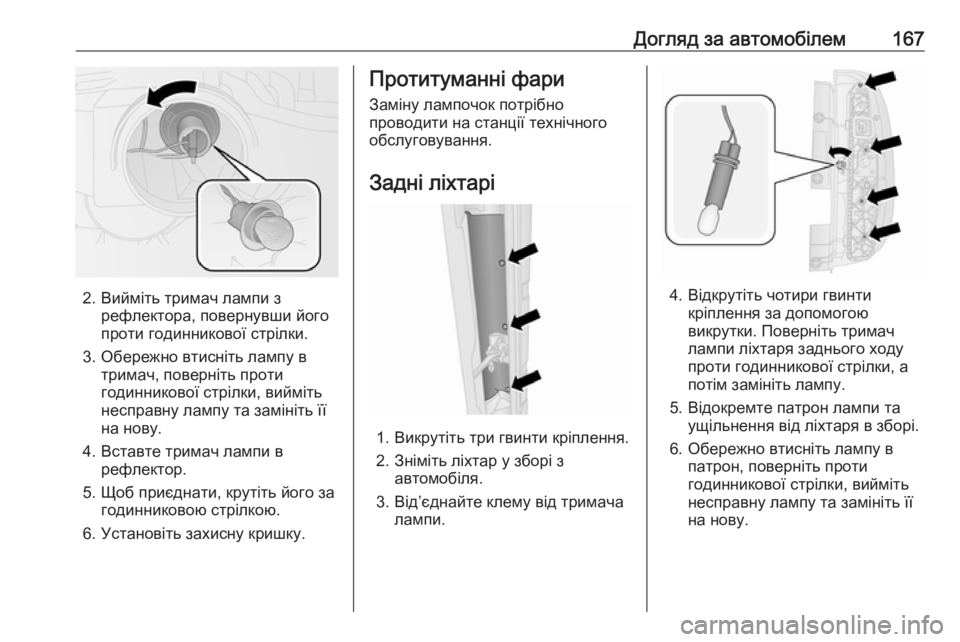

Догляд за автомобілем167
2. Вийміть тримач лампи зрефлектора, повернувши його
проти годинникової стрілки.
3. Обережно втисніть лампу в тримач, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.
4. Вставте тримач лампи в рефлектор.
5. Щоб приєднати, крутіть його за годинниковою стрілкою.
6. Установіть захисну кришку.
Протитуманні фари
Заміну лампочок потрібно
проводити на станції технічного
обслуговування.
Задні ліхтарі
1. Викрутіть три гвинти кріплення.
2. Зніміть ліхтар у зборі з автомобіля.
3. Від’єднайте клему від тримача лампи.
4. Відкрутіть чотири гвинтикріплення за допомогою
викрутки. Поверніть тримач лампи ліхтаря заднього ходу
проти годинникової стрілки, а
потім замініть лампу.
5. Відокремте патрон лампи та ущільнення від ліхтаря в зборі.
6. Обережно втисніть лампу в патрон, поверніть проти
годинникової стрілки, вийміть
несправну лампу та замініть її
на нову.

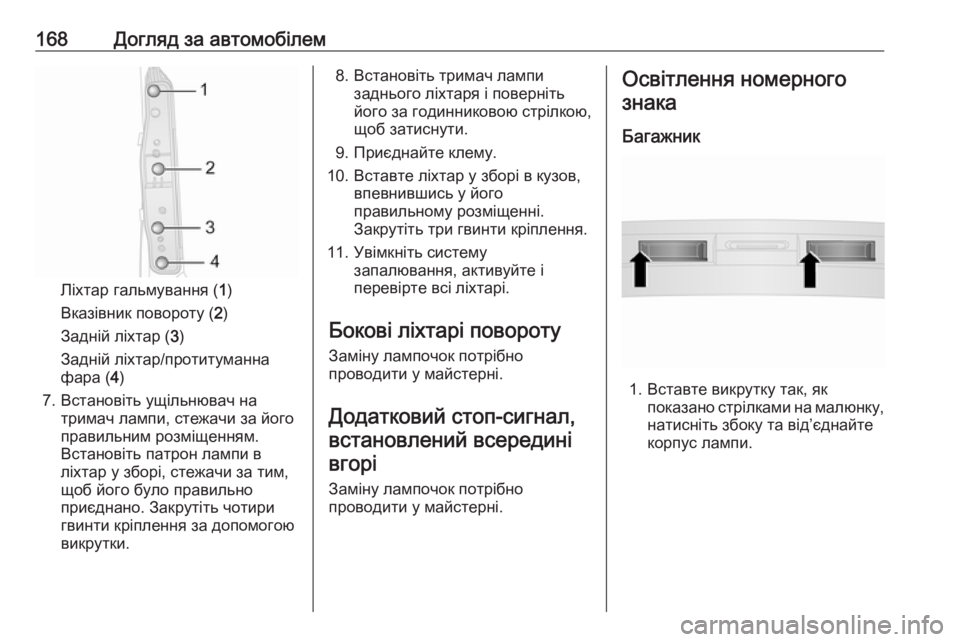

168Догляд за автомобілем
Ліхтар гальмування (1)
Вказівник повороту ( 2)
Задній ліхтар ( 3)
Задній ліхтар/протитуманна
фара ( 4)
7. Встановіть ущільнювач на тримач лампи, стежачи за його
правильним розміщенням.
Встановіть патрон лампи в
ліхтар у зборі, стежачи за тим,
щоб його було правильно
приєднано. Закрутіть чотири
гвинти кріплення за допомогою
викрутки.
8. Встановіть тримач лампи заднього ліхтаря і поверніть
його за годинниковою стрілкою,
щоб затиснути.
9. Приєднайте клему.
10. Вставте ліхтар у зборі в кузов, впевнившись у його
правильному розміщенні. Закрутіть три гвинти кріплення.
11. Увімкніть систему запалювання, активуйте і
перевірте всі ліхтарі.
Бокові ліхтарі повороту
Заміну лампочок потрібно
проводити у майстерні.
Додатковий стоп-сигнал,встановлений всередині вгорі
Заміну лампочок потрібно
проводити у майстерні.Освітлення номерного
знака
Багажник
1. Вставте викрутку так, як показано стрілками на малюнку,натисніть збоку та від’єднайте
корпус лампи.

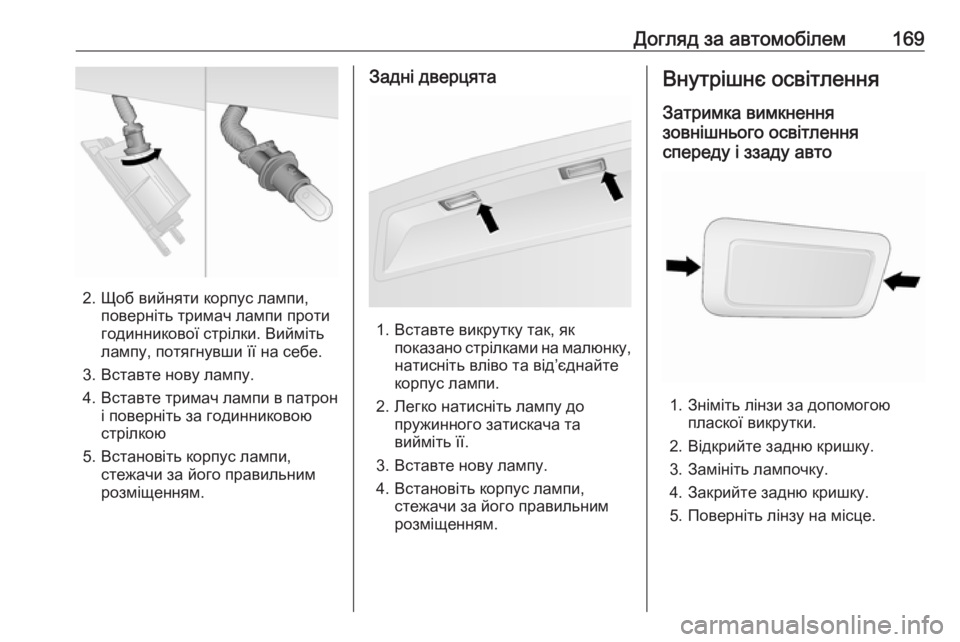

Догляд за автомобілем169
2. Щоб вийняти корпус лампи,поверніть тримач лампи проти
годинникової стрілки. Вийміть
лампу, потягнувши її на себе.
3. Вставте нову лампу.
4. Вставте тримач лампи в патрон
і поверніть за годинниковою
стрілкою
5. Встановіть корпус лампи, стежачи за його правильнимрозміщенням.
Задні дверцята
1. Вставте викрутку так, як показано стрілками на малюнку,натисніть вліво та від’єднайте
корпус лампи.
2. Легко натисніть лампу до пружинного затискача та
вийміть її.
3. Вставте нову лампу.
4. Встановіть корпус лампи, стежачи за його правильним
розміщенням.
Внутрішнє освітлення
Затримка вимкнення
зовнішнього освітлення
спереду і ззаду авто
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Відкрийте задню кришку.
3. Замініть лампочку.
4. Закрийте задню кришку.
5. Поверніть лінзу на місце.

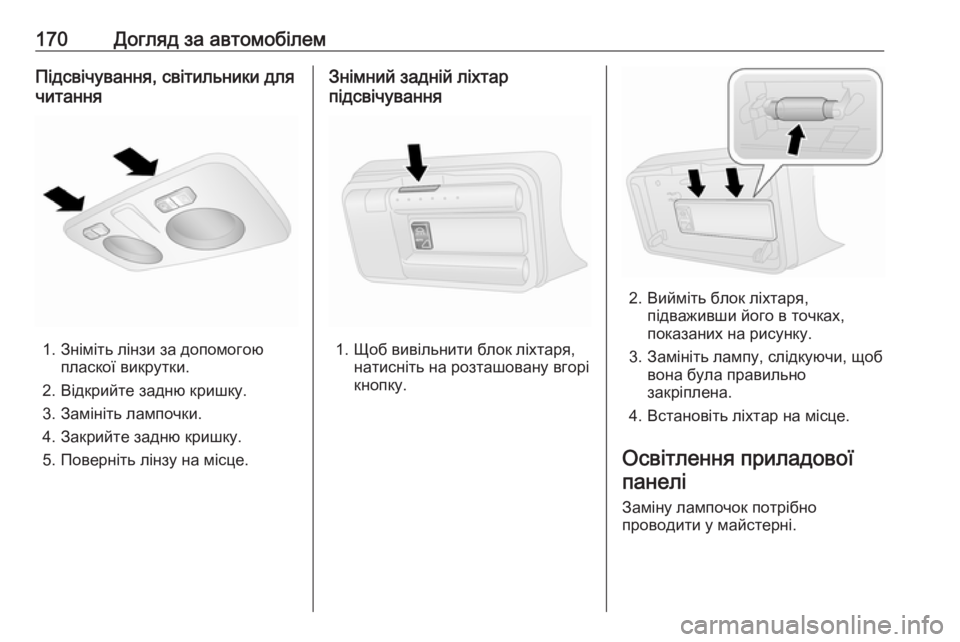

170Догляд за автомобілемПідсвічування, світильники для
читання
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Відкрийте задню кришку.
3. Замініть лампочки.
4. Закрийте задню кришку.
5. Поверніть лінзу на місце.
Знімний задній ліхтар
підсвічування
1. Щоб вивільнити блок ліхтаря, натисніть на розташовану вгорі
кнопку.
2. Вийміть блок ліхтаря, підваживши його в точках,
показаних на рисунку.
3. Замініть лампу, слідкуючи, щоб вона була правильно
закріплена.
4. Встановіть ліхтар на місце.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.

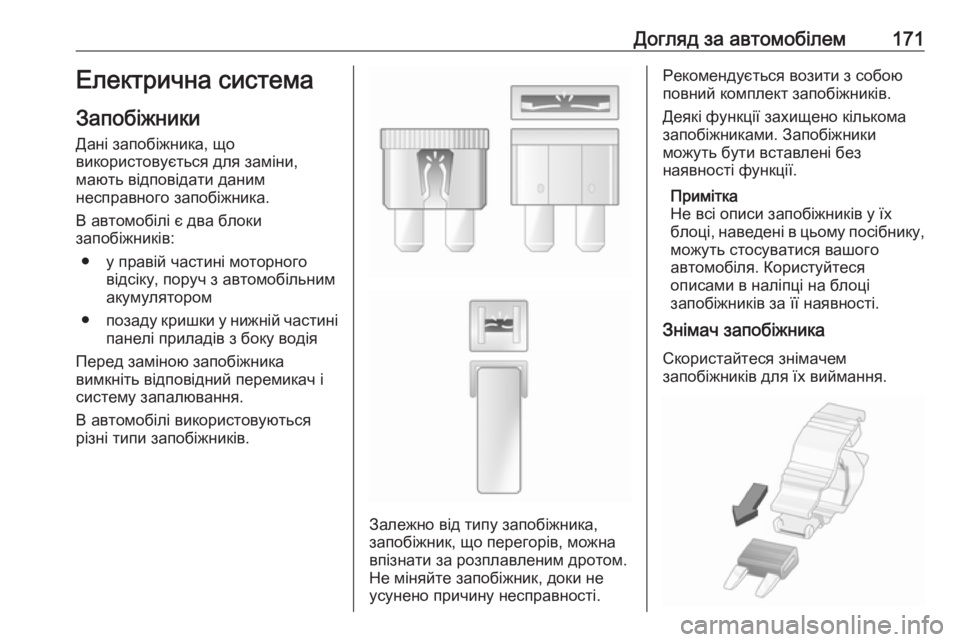

Догляд за автомобілем171Електрична система
Запобіжники Дані запобіжника, що
використовується для заміни,
мають відповідати даним
несправного запобіжника.
В автомобілі є два блоки
запобіжників:
● у правій частині моторного відсіку, поруч з автомобільнимакумулятором
● позаду кришки у нижній частині
панелі приладів з боку водія
Перед заміною запобіжника
вимкніть відповідний перемикач і
систему запалювання.
В автомобілі використовуються
різні типи запобіжників.
Залежно від типу запобіжника,
запобіжник, що перегорів, можна
впізнати за розплавленим дротом. Не міняйте запобіжник, доки не
усунено причину несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Деякі функції захищено кількома
запобіжниками. Запобіжники
можуть бути вставлені без
наявності функції.
Примітка
Не всі описи запобіжників у їх
блоці, наведені в цьому посібнику, можуть стосуватися вашого
автомобіля. Користуйтеся
описами в наліпці на блоці
запобіжників за її наявності.
Знімач запобіжника
Скористайтеся знімачем
запобіжників для їх виймання.

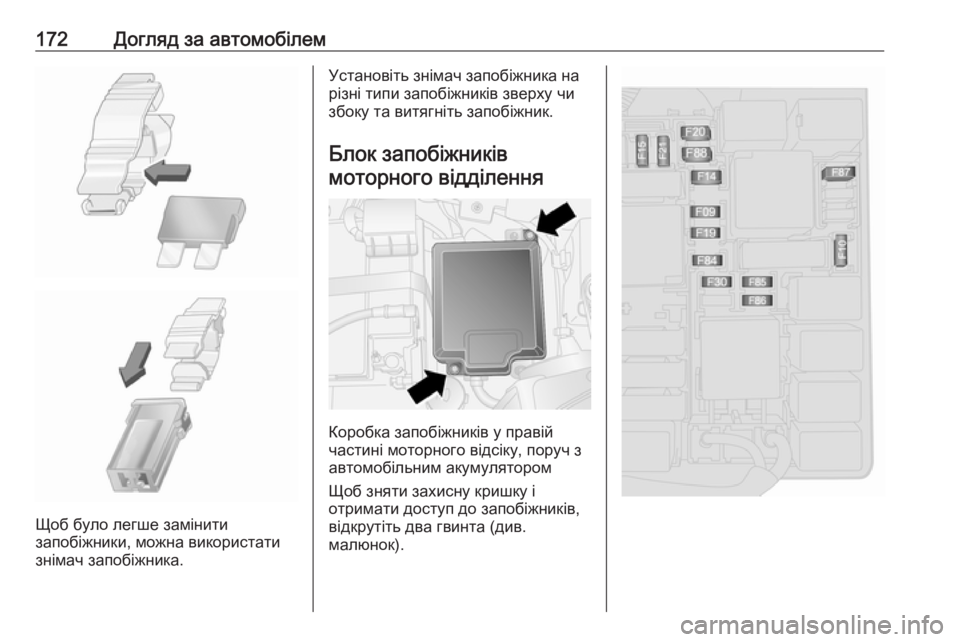

172Догляд за автомобілем
Щоб було легше замінити
запобіжники, можна використати
знімач запобіжника.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників моторного відділення
Коробка запобіжників у правій
частині моторного відсіку, поруч з
автомобільним акумулятором
Щоб зняти захисну кришку і
отримати доступ до запобіжників,
відкрутіть два гвинта (див.
малюнок).

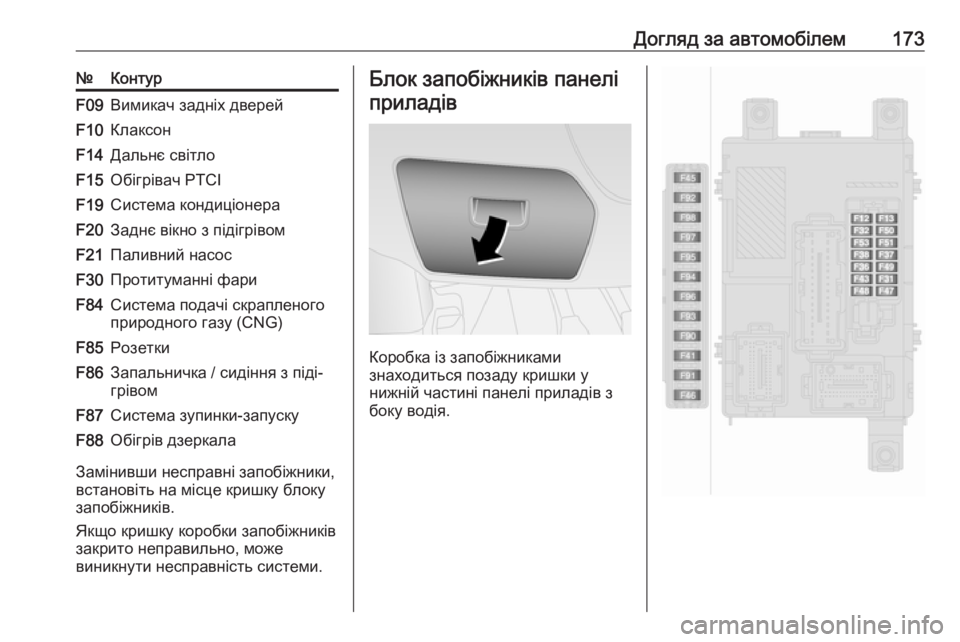

Догляд за автомобілем173№КонтурF09Вимикач задніх дверейF10КлаксонF14Дальнє світлоF15Обігрівач PTCIF19Система кондиціонераF20Заднє вікно з підігрівомF21Паливний насосF30Протитуманні фариF84Система подачі скрапленого
природного газу (CNG)F85РозеткиF86Запальничка / сидіння з піді‐
грівомF87Система зупинки-запускуF88Обігрів дзеркала
Замінивши несправні запобіжники,
встановіть на місце кришку блоку
запобіжників.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
Коробка із запобіжниками
знаходиться позаду кришки у
нижній частині панелі приладів з
боку водія.

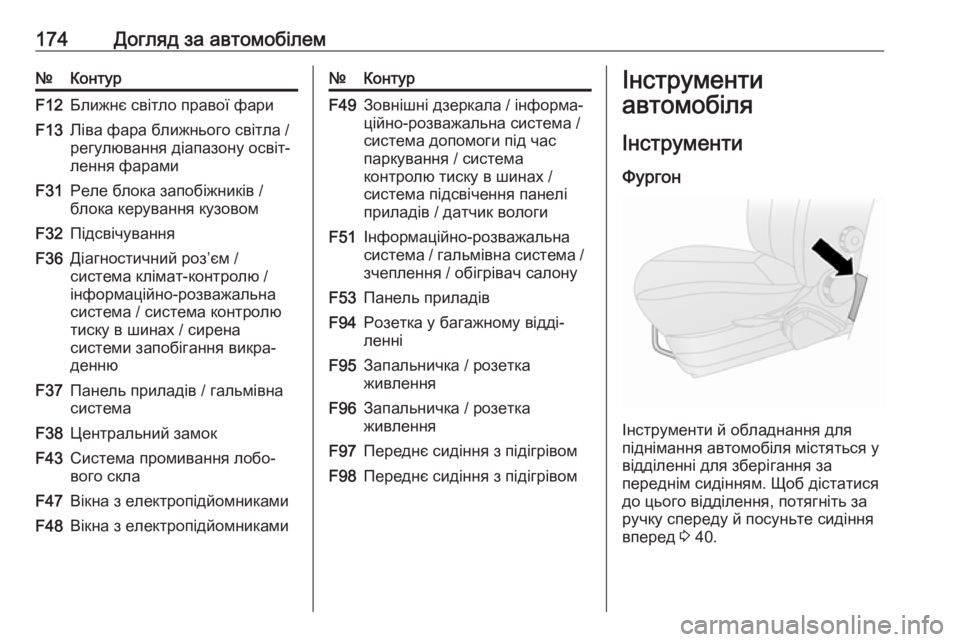

174Догляд за автомобілем№КонтурF12Ближнє світло правої фариF13Ліва фара ближнього світла /
регулювання діапазону освіт‐
лення фарамиF31Реле блока запобіжників /
блока керування кузовомF32ПідсвічуванняF36Діагностичний роз’єм /
система клімат-контролю /
інформаційно-розважальна
система / система контролю
тиску в шинах / сирена
системи запобігання викра‐
деннюF37Панель приладів / гальмівна
системаF38Центральний замокF43Система промивання лобо‐
вого склаF47Вікна з електропідйомникамиF48Вікна з електропідйомниками№КонтурF49Зовнішні дзеркала / інформа‐
ційно-розважальна система /
система допомоги під час
паркування / система
контролю тиску в шинах /
система підсвічення панелі
приладів / датчик вологиF51Інформаційно-розважальна
система / гальмівна система / зчеплення / обігрівач салонуF53Панель приладівF94Розетка у багажному відді‐ленніF95Запальничка / розетка
живленняF96Запальничка / розетка
живленняF97Переднє сидіння з підігрівомF98Переднє сидіння з підігрівомІнструменти
автомобіля
Інструменти Фургон
Інструменти й обладнання для
піднімання автомобіля містяться у
відділенні для зберігання за
переднім сидінням. Щоб дістатися
до цього відділення, потягніть за
ручку спереду й посуньте сидіння
вперед 3 40.
