Körning och hantering167Allmän information om
parkeringshjälpssystem9 Varning
Ytor på objekt eller kläder som
reflekteras på olika sätt samt
externa ljudkällor kan under vissa
omständigheter leda till att
systemet inte upptäcker hinder.
Särskild uppmärksamhet krävs på låga hinder som kan skada stöt‐
fångarens nedre del.
Se upp
Systemets prestanda kan minska
om sensorerna är täckta av t.ex. is
eller snö.
Parkeringshjälpens prestanda kan minska på grund av tung belast‐
ning.
Särskilda förutsättningar gäller för
höga fordon i närheten (t.ex.
terrängfordon, skåpbilar och
transportbilar). Identifiering av
föremål och korrekt avståndsindi‐
kering i övre delen av dessa
fordon kan inte garanteras.
Föremål med mycket litet reflekte‐ rande tvärsnitt, t.ex. små föremål
eller föremål av mjuka material,
kanske inte upptäcks av systemet.
Parkeringshjälpsystem upptäcker
inte föremål utanför upptäcktsom‐
rådet.
Observera!
Parkeringshjälpsystemet kan aktiv‐
eras och deaktiveras genom att
inställningarna i Info-Display ändras.
Om en dragkrok är monterad måste
den väljas på menyn.
Personliga inställningar 3 100.
Observera!
Parkeringshjälpen upptäcker auto‐
matiskt fabriksmonterad dragutrust‐
ning. Den deaktiveras när kontakten ansluts.
Det kan hända att sensorn varnar för
föremål som inte finns (ekostörning) på grund av externa akustiska eller
mekaniska störningar.
Avancerade parkeringshjälpsystem
kanske inte reagerar på ändringar
inom parkeringsytan när en parallell
parkeringsmanöver redan påbör‐
jats.
Observera!
Efter användning måste den avan‐ cerade parkeringshjälpen kalibre‐
ras. För optimal parkering vägled‐
ning, en körsträcka på minst 35 km,
inklusive ett antal krökar, krävs.
Varning döda vinkeln Varningssystemet för döda vinkeln
detekterar och rapporterar föremål på
båda sidor om bilen inom en angiven
"död vinkel". Systemet varnar visuellt i båda ytterbackspeglarna vid detek‐
tering av föremål som kanske inte
syns i inner- och ytterbackspeglarna.
Systemets sensorer är placerade i
stötfångaren på vänster och höger
sida av bilen.

168Körning och hantering9Varning
Varningssystemet för döda
vinkeln ersätter inte förarens
uppsikt.
Systemet detekterar inte:
● Fordon utanför döda vinkeln som snabbt kan närma sig.
● Fotgängare, cyklister eller djur. Innan du byter fil ska du alltid
kontrollera i alla backspeglar, titta
över axeln och använda blinkers.
När systemet upptäcker ett fordon i
den döda vinkeln vid körning framåt,
oavsett om du passerar bilen eller om det passerar dig, tänds en gul
varningssymbol B i motsvarande
ytterbackspegel. Om föraren aktive‐
rar blinkersen börjar varningssymbo‐
len B blinka gult som en varning för
att du inte ska byta fil.
Observera!
Om den passerande bilen är minst
10 km/h snabbare än den passerade
bilen tänds eventuellt inte varnings‐
symbolen B i den aktuella ytterback‐
spegeln.
Varningen för döda vinkeln är aktiv i
hastigheter mellan 10 km/h och
140 km/h. Om du kör fortare än
140 km/h inaktiveras systemet, vilket
visas av att varningssymbolerna B i
ytterbackspeglarna visas svagt
upplysta. Om du sänker hastigheten
igen släcks varningssymbolerna. Om
ett fordon då upptäcks i döda vinkeln
tänds varningssymbolen B som
vanligt på motsvarande sida.
När bilen startas tänds symbolerna i
båda ytterbackspeglarna kort för att visa att systemet är igång.
Systemet kan aktiveras eller inaktive‐
ras på menyn Inställningar i
Info-Display, personliga inställningar
3 100.
Inaktivering indikeras via ett medde‐ lande i förarinformationscentralen.
Detekteringszoner
Systemets sensor täcker en zon på
ungefär 3 meter på båda sidor om
bilen. Zonen börjar vid ytterback‐
speglarna och sträcker sig ungefär
3 meter bakåt. Zonens höjd är mellan cirka 0,5 meter och 2 meter över
marken.
Systemet inaktiveras om en släpvagn
kopplas till bilen.
Varningssystemet för döda vinkeln är utformat så att stillastående föremål
såsom skyddsräcken, stolpar, trot‐
toarkanter, väggar och balkar ignore‐
ras. Parkerade fordon eller mötande
fordon detekteras inte.
Störning
Enstaka missade varningar kan före‐
komma under normala förhållanden.

Körning och hantering169Varningssystemet för döda vinkeln
fungerar inte om bakstötfångarens
hörn är täckta av lera, smuts, snö, is
eller slask. Rengöringsanvisningar
3 225.
Om det är något fel i systemet eller
om systemet inte fungerar på grund av tillfälliga förhållanden visas ett
meddelande i förarinformations‐
centralen. Uppsök en verkstad i
händelse av ett permanent fel.
Backkamera
Backkameran hjälper föraren vid
backning genom att visa en bild av
området bakom bilen.
Bilden från kameran visas i Colour-
Info-Display.9 Varning
Backkameran ersätter inte
förarens uppsikt. Observera att
föremål utanför synfältet för kame‐
ran och den avancerade parker‐ingshjälpens sensorer, t.ex.
nedanför stötfångaren eller under fordonet, inte visas.
Backa inte bilen genom att enbart
titta på Info-displayen och kontrol‐
lera alltid området bakom och runt fordonet innan du backar.
Inkoppling
Backkameran aktiveras automatiskt
när backen läggs i.
Funktionalitet
Kameran är monterad i mellan regi‐
streringsskyltsbelysningen och har
en bildvinkel på 130°.
Det område som kameran visar är begränsat. Avstånden på den bild
som visas skiljer sig från de faktiska
avstånden.
Vägledande linjer
Dynamiska vägledande linjer är
vågräta linjer med 1 meters avstånd
som projiceras på bilden för att ange
avståndet till de föremål som visas.

170Körning och hantering
Bilens beräknade bana visas enligt
styrningsvinkeln.
Du kan deaktivera funktionen på
inställningsmenyn i Info-Display.
Personliga inställningar 3 100.
Varningssymboler
Varningssymboler visas som trianglar
9 på bilden och markerar hinder som
detekteras av den avancerade
parkeringshjälpens bakre sensorer.
Dessutom visas 9 på den övre raden
i Info-Display med en varning om att
kontrollera bilens omgivningar.
Displayens övre rad kan rensas
genom att man trycker på multifunk‐
tionsratten.
Visningsinställningar
Navi 650/Navi 950 : Ljusstyrkan kan
ställas in genom att man först trycker
på och sedan vrider multifunktions‐
knappens yttre ring.
CD 600 : Ljusstyrkan kan ställas in
genom att man först trycker på och
sedan vrider multifunktionsknappen.
Frånkoppling
Kameran inaktiveras när en viss
hastighet framåt överskrids eller när
backen inte läggs i på ungefär
10 sekunder.
Aktivering eller deaktivering av back‐
kameran kan ändras på inställnings‐
menyn i Info-Display. Personliga
inställningar 3 100.
Störning
Felmeddelanden visas med en 9 i
den övre raden på Info-Display.
Backkameran fungerar eventuellt inte
korrekt när:
● Det omgivande området är mörkt.
● Solen eller helljusstrålkastare lyser rakt in i kameralinsen.
● Is, snö, lera eller något annat täcker kameraobjektivet. Rengörinsen, skölj den med vatten och
torka med en mjuk trasa.
● Bilen har blivit påkörd bakifrån.
● Det förekommer extrema tempe‐ raturväxlingar.

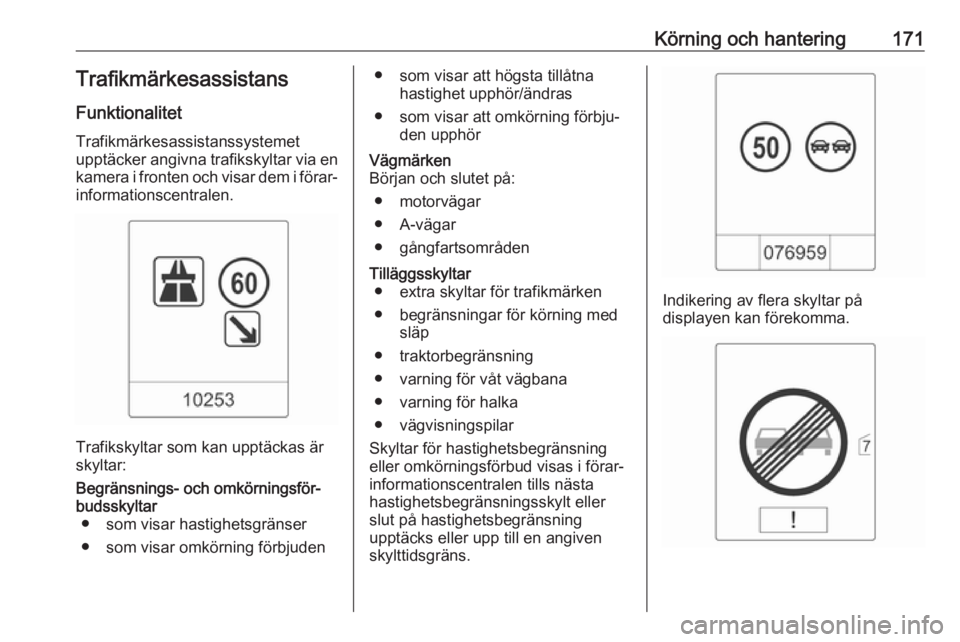

Körning och hantering171TrafikmärkesassistansFunktionalitet
Trafikmärkesassistanssystemet
upptäcker angivna trafikskyltar via en kamera i fronten och visar dem i förar‐
informationscentralen.
Trafikskyltar som kan upptäckas är
skyltar:
Begränsnings- och omkörningsför‐
budsskyltar ● som visar hastighetsgränser
● som visar omkörning förbjuden● som visar att högsta tillåtna hastighet upphör/ändras
● som visar att omkörning förbju‐ den upphörVägmärken
Början och slutet på:
● motorvägar
● A-vägar
● gångfartsområdenTilläggsskyltar ● extra skyltar för trafikmärken
● begränsningar för körning med släp
● traktorbegränsning
● varning för våt vägbana
● varning för halka
● vägvisningspilar
Skyltar för hastighetsbegränsning
eller omkörningsförbud visas i förar‐
informationscentralen tills nästa
hastighetsbegränsningsskylt eller
slut på hastighetsbegränsning
upptäcks eller upp till en angiven
skylttidsgräns.
Indikering av flera skyltar på
displayen kan förekomma.

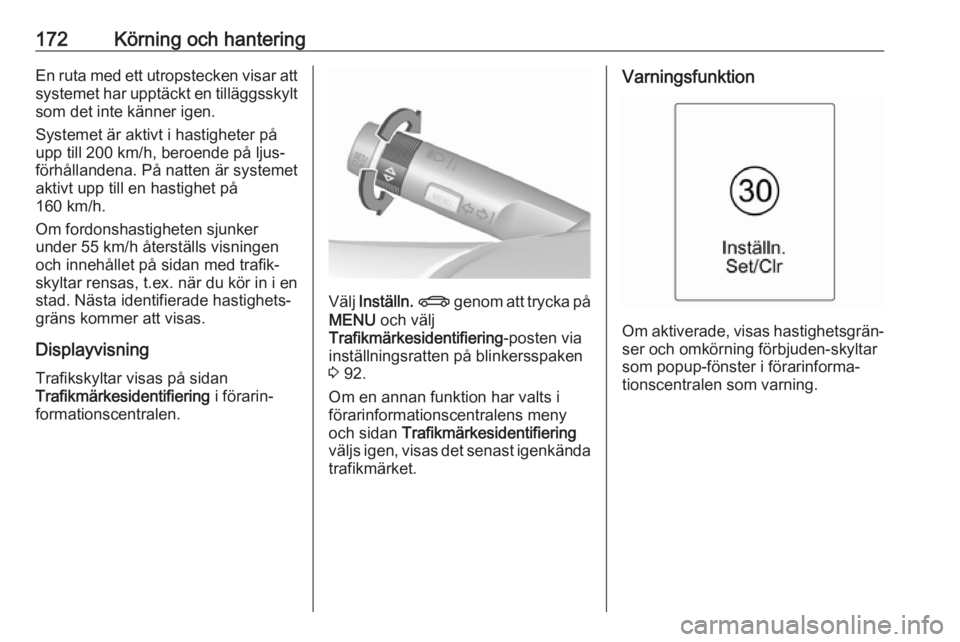

172Körning och hanteringEn ruta med ett utropstecken visar att
systemet har upptäckt en tilläggsskylt
som det inte känner igen.
Systemet är aktivt i hastigheter på
upp till 200 km/h, beroende på ljus‐
förhållandena. På natten är systemet
aktivt upp till en hastighet på
160 km/h.
Om fordonshastigheten sjunker
under 55 km/h återställs visningen
och innehållet på sidan med trafik‐
skyltar rensas, t.ex. när du kör in i en
stad. Nästa identifierade hastighets‐
gräns kommer att visas.
Displayvisning
Trafikskyltar visas på sidan
Trafikmärkesidentifiering i förarin‐
formationscentralen.
Välj Inställn. X genom att trycka på
MENU och välj
Trafikmärkesidentifiering -posten via
inställningsratten på blinkersspaken
3 92.
Om en annan funktion har valts i
förarinformationscentralens meny
och sidan Trafikmärkesidentifiering
väljs igen, visas det senast igenkända
trafikmärket.
Varningsfunktion
Om aktiverade, visas hastighetsgrän‐
ser och omkörning förbjuden-skyltar
som popup-fönster i förarinforma‐
tionscentralen som varning.

Körning och hantering173
Varningsfunktionen kan aktiveras
eller inaktiveras i inställningsmenyn
på sidan Trafikmärkesassistans
genom intryckning av SET/CLR på
blinkersspaken.
När inställningssidan visas ska du
välja Av för att inaktivera varnings‐
funktionen. Aktivera igen genom att
välja På.
När tändningen slås till, inaktiveras
varningsfunktionen.
Popupskyltar visas i cirka
8 sekunder i förarinformations‐
centralen.
Systemåterställning Du kan tömma innehållet i trafikmär‐
kesminnet i menyn Inställningar för trafikmärkesassistanssidan genomatt hålla in SET/CLR på blinkers‐
spaken. Efter framgångsrik återställ‐
ning hörs en ljudsignal och följande
symbol visas tills nästa trafikmärke
detekteras.
I vissa fall återställs trafikmärkesas‐
sistansen automatiskt av systemet.
Störning Trafikskyltsassistentsystemet kanske
inte fungerar korrekt om:
● Den del av vindrutan, där kame‐ ran är placerad, inte är ren.
● Trafikskyltarna är helt eller delvis
täckta eller svåra att urskilja.
● Det råder svåra omgivningsför‐ hållanden, som kraftigt regn, snö,direkt solljus eller skuggor. I detta
fall visas meddelandet Ingen

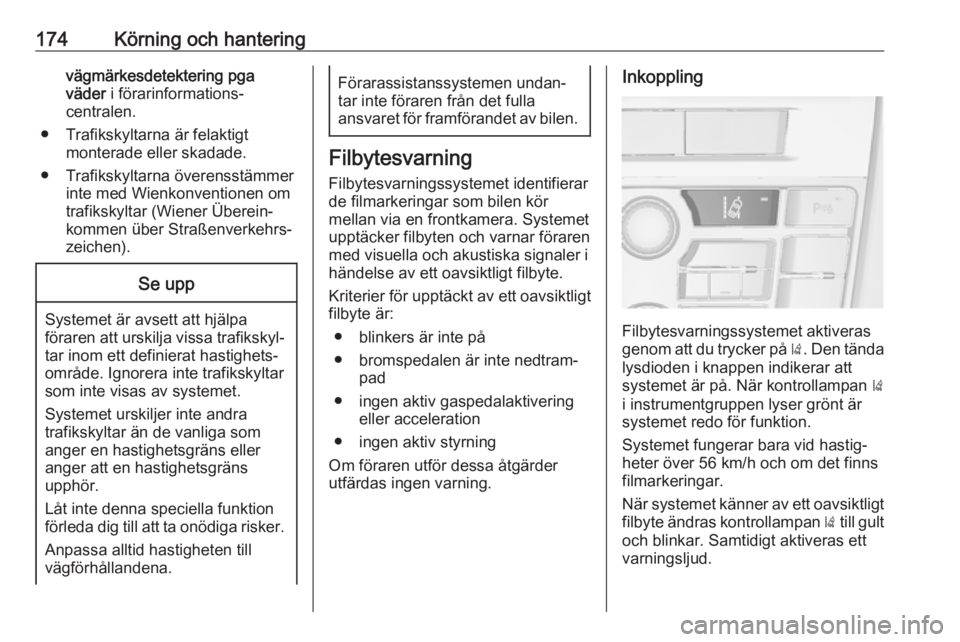

174Körning och hanteringvägmärkesdetektering pga
väder i förarinformations‐
centralen.
● Trafikskyltarna är felaktigt monterade eller skadade.
● Trafikskyltarna överensstämmer inte med Wienkonventionen om
trafikskyltar (Wiener Überein‐ kommen über Straßenverkehrs‐
zeichen).Se upp
Systemet är avsett att hjälpa
föraren att urskilja vissa trafikskyl‐
tar inom ett definierat hastighets‐
område. Ignorera inte trafikskyltar
som inte visas av systemet.
Systemet urskiljer inte andra
trafikskyltar än de vanliga som
anger en hastighetsgräns eller
anger att en hastighetsgräns
upphör.
Låt inte denna speciella funktion förleda dig till att ta onödiga risker.
Anpassa alltid hastigheten till
vägförhållandena.
Förarassistanssystemen undan‐
tar inte föraren från det fulla
ansvaret för framförandet av bilen.
Filbytesvarning
Filbytesvarningssystemet identifierar
de filmarkeringar som bilen kör
mellan via en frontkamera. Systemet
upptäcker filbyten och varnar föraren
med visuella och akustiska signaler i
händelse av ett oavsiktligt filbyte.
Kriterier för upptäckt av ett oavsiktligt
filbyte är:
● blinkers är inte på
● bromspedalen är inte nedtram‐ pad
● ingen aktiv gaspedalaktivering eller acceleration
● ingen aktiv styrning
Om föraren utför dessa åtgärder
utfärdas ingen varning.
Inkoppling
Filbytesvarningssystemet aktiveras
genom att du trycker på ). Den tända
lysdioden i knappen indikerar att
systemet är på. När kontrollampan )
i instrumentgruppen lyser grönt är
systemet redo för funktion.
Systemet fungerar bara vid hastig‐
heter över 56 km/h och om det finns
filmarkeringar.
När systemet känner av ett oavsiktligt filbyte ändras kontrollampan ) till gult
och blinkar. Samtidigt aktiveras ett
varningsljud.
