2017 OPEL CASCADA Instruktionsbok

Belysning111Belysningsströmställare med
automatisk belysningsreglering
Vrid belysningsströmställaren till:
AUTO:automatisk belysningsreg‐
lering: Strålkastarna tänds
och släcks automatiskt
beroende på de yttre ljusför‐
hållandena.m:aktivering eller deaktivering
av automatisk belysnings‐
reglering. Strömställaren
går tillbaka till AUTO.8:sidobelysning9:halvljus eller helljusEtt statusmeddelande i förarinforma‐
tionscentralen visar aktuell status för den automatiska ljusregleringen.
När tändningen slås på är den auto‐
matiska belysningsregleringen aktiv.
När strålkastarna är på lyser 8.
Kontrollampa 8 3 91.
Bakljus
Bakljusen tänds tillsammans med strålkastarna och sidoljusen.
Extra lampor i baklucksramen
Extra bakljusenheter som består av
bakljus och varningsblinkers är
placerade i bakluckans ram. De lyser då lamporna är aktiverade och
bakluckan är öppen. Extra bakljus är
endast avsedda som positionsljus när
bakluckan är öppen. De ska inte
användas under körning.Automatisk
belysningsreglering
När den automatiska belysningsfunk‐
tionen slås på med motorn igång
växlar systemet automatiskt mellan
varselljus och strålkastare beroende
på ljusförhållandena och informa‐
tionen från regnsensorsystemet.
Halvljusautomatik 3 114.
Automatisk strålkastaraktivering Under dåliga ljusförhållanden tänds
strålkastarna.

112BelysningStrålkastarna tänds dessutom om
vindrutetorkarna har varit aktiverade i flera torkarslag.
Tunnelidentifiering
När du kör in i en tunnel tänds strål‐
kastarna omedelbart.
Adaptive Forward Lighting 3 114.
Helljus
Tryck på spaken för att växla mellan
halv- och helljus.
Tryck på eller dra i spaken igen för att
växla till halvljus.
Helljusassistent
Beskrivning för versionen med halo‐
genstrålkastare. Helljusassistent
med adaptiva strålkastare 3 114.
Funktionen möjliggör att helljuset
fungerar som huvudbelysning under
nattkörning och om bilens hastighet är högre än 40 km/h.
Halvljuset aktiveras när: ● En sensor upptäcker ljusen från mötande eller framförvarande
bilar.
● Bilens hastighet är lägre än 20 km/h.
● Det är dimmigt eller snöar.
● Du kör i stadsområden.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.Inkoppling
Helljusassistenten aktiveras genom
att trycka på blinkersspaken två
gånger vid en hastighet över
40 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 91.
Frånkoppling Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.

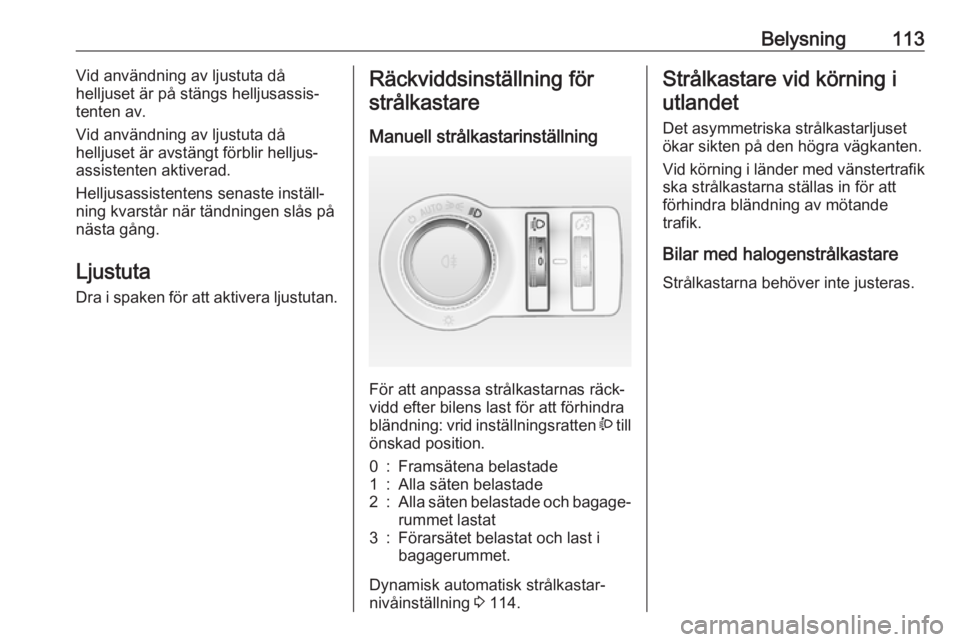

Belysning113Vid användning av ljustuta då
helljuset är på stängs helljusassis‐ tenten av.
Vid användning av ljustuta då
helljuset är avstängt förblir helljus‐
assistenten aktiverad.
Helljusassistentens senaste inställ‐
ning kvarstår när tändningen slås på
nästa gång.
Ljustuta Dra i spaken för att aktivera ljustutan.Räckviddsinställning förstrålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning: vrid inställningsratten ? till
önskad position.
0:Framsätena belastade1:Alla säten belastade2:Alla säten belastade och bagage‐
rummet lastat3:Förarsätet belastat och last i
bagagerummet.
Dynamisk automatisk strålkastar‐
nivåinställning 3 114.
Strålkastare vid körning i
utlandet
Det asymmetriska strålkastarljuset
ökar sikten på den högra vägkanten.
Vid körning i länder med vänstertrafik ska strålkastarna ställas in för att
förhindra bländning av mötande
trafik.
Bilar med halogenstrålkastare
Strålkastarna behöver inte justeras.

114BelysningBilar med xenonstrålkastare
1. Nyckel i tändlåset.
2. Dra i blinkersspaken och håll kvar
den (ljustuta).
3. Slå på tändningen.
4. Efter cirka 5 sekunder börjar kontrollampan f blinka och en
ljudsignal hörs.
Kontrollampa f 3 91.
Varje gång tändningen slås på blinkar f i ungefär 4 sekunder som en påmin‐
nelse.
Använd samma metod som beskrivits
ovan för att deaktivera funktionen.
Kontrollampan f blinkar inte när funk‐
tionen deaktiveras.
Varselljus
Halvljusautomatik ökar bilens synlig‐
het i dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Om bilen är utrustad med automatisk belysningsreglering växlar systemetautomatiskt mellan varselljus och
halv/helljus beroende på ljusförhål‐ landena och informationen från regn‐
sensorsystemet. Automatisk belys‐
ningsreglering 3 111.
Kurvbelysning Adaptive Forward Lighting finns bara
för bi-xenon-strålkastare. Ljusräck‐
vidden, ljusspridningen och ljus‐
styrkan aktiveras variabelt beroende
på ljusförhållandena, vädret och typ
av väg.
Med belysningsströmställaren i läget
AUTO kan alla belysningsfunktioner
användas.Följande funktioner är tillgängliga även när belysningsströmställaren
står i läge 9:
● dynamisk kurvbelysning ● kurvbelysning
● backfunktion
● dynamisk automatisk strålkastar‐
nivåinställning
Playstreet-belysning Aktiveras automatiskt vid låg hastig‐
het upp till cirka 30 km/h. Ljuskäglan
vrids mot vägkanten med en vinkel
på 8°.
Stadsbelysning Aktiveras automatiskt vid en hastig‐
het mellan cirka 40 och 55 km/h och
när gatubelysning upptäcks av ljus‐
sensorn. Ljusräckvidden reduceras
genom en utökad ljusspridning.
Landsbelysning
Aktiveras automatiskt vid en hastig‐
het mellan cirka 55 och 115 km/h.
Ljusstrålen och ljusstyrkan skiljer sig mellan vänster och höger sida.

Belysning115MotorvägsljusAktiveras automatiskt vid en hastig‐
het över cirka 115 km/h och minimala rattrörelser. Den slås på med fördröj‐
ning eller direkt när bilen accelereras
kraftigt. Ljusstrålen är längre och ljus‐
starkare.
Belysning vid dåligt väder Aktiveras automatiskt upp till en
hastighet på cirka 70 km/h när regn‐
sensorn upptäcker kondens eller om
torkarna arbetar kontinuerligt. Räck‐
vidden, spridningen och ljusstyrkan
regleras variabelt beroende på sikten.
Dynamisk kurvbelysning
Ljusstrålen svänger beroende på ratt‐
vinkeln och hastigheten vilket förbätt‐ rar belysningen i kurvor.
Kontrollampa f 3 91.
Gathörnsbelysning
Vid skarpa kurvor eller vid avsväng‐
ning aktiverar en viss styrvinkel eller
blinkersen en extra reflektor på
vänster eller höger sida som belyser
vägen i rät vinkel mot färdriktningen.
Den aktiveras i en hastighet på upp till
40 km/h.
Kontrollampa f 3 91.
Backfunktion
Om strålkastarna är på och backen är ilagd slås båda gathörnslamporna på.
De lyser i 20 sekunder efter det att backen lagts ur eller tills du kör snab‐ bare än 17 km/h framåt.
Helljusassistent
Funktionen möjliggör att du har
helljus som huvudbelysning under
nattkörning då bilens hastighet är
högre än 40 km/h.
Halvljuset aktiveras när:
● Kameran i vindrutan registrerar ljusen från en mötande eller
framförvarande bil.
● Bilens hastighet är lägre än 20 km/h.
● Det är dimmigt eller snöar.
● Du kör i stadsområden.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.
Inkoppling
Helljusassistenten aktiveras genom
att trycka på indikeringsspaken två
gånger vid en hastighet över
40 km/h.

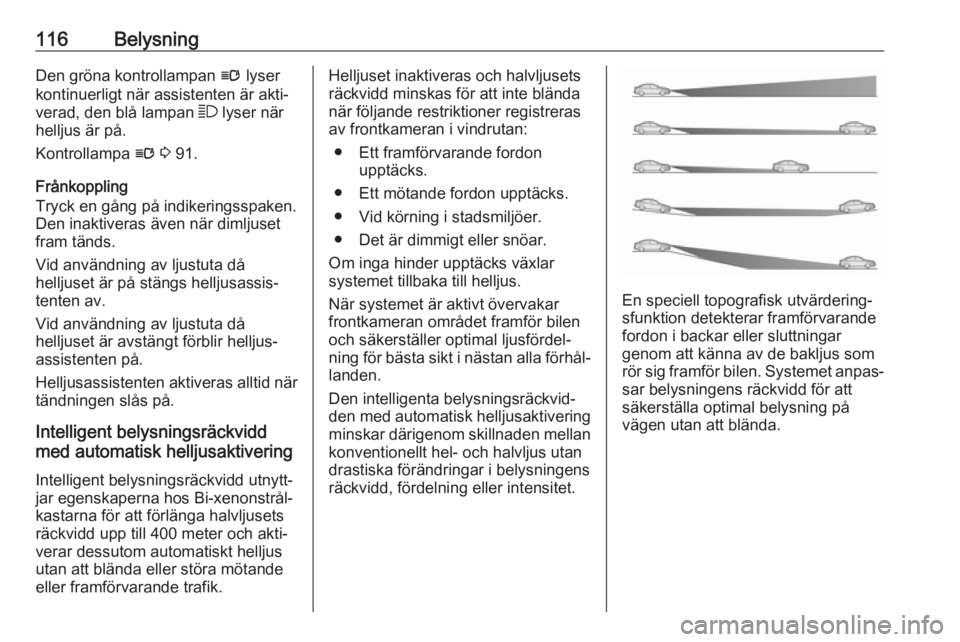

116BelysningDen gröna kontrollampan l lyser
kontinuerligt när assistenten är akti‐
verad, den blå lampan 7 lyser när
helljus är på.
Kontrollampa l 3 91.
Frånkoppling
Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.
Vid användning av ljustuta då
helljuset är på stängs helljusassis‐
tenten av.
Vid användning av ljustuta då
helljuset är avstängt förblir helljus‐
assistenten på.
Helljusassistenten aktiveras alltid när
tändningen slås på.
Intelligent belysningsräckvidd
med automatisk helljusaktivering
Intelligent belysningsräckvidd utnytt‐
jar egenskaperna hos Bi-xenonstrål‐
kastarna för att förlänga halvljusets
räckvidd upp till 400 meter och akti‐ verar dessutom automatiskt helljusutan att blända eller störa mötande
eller framförvarande trafik.Helljuset inaktiveras och halvljusets
räckvidd minskas för att inte blända
när följande restriktioner registreras
av frontkameran i vindrutan:
● Ett framförvarande fordon upptäcks.
● Ett mötande fordon upptäcks.
● Vid körning i stadsmiljöer.
● Det är dimmigt eller snöar.
Om inga hinder upptäcks växlar
systemet tillbaka till helljus.
När systemet är aktivt övervakar frontkameran området framför bilen
och säkerställer optimal ljusfördel‐
ning för bästa sikt i nästan alla förhål‐ landen.
Den intelligenta belysningsräckvid‐
den med automatisk helljusaktivering
minskar därigenom skillnaden mellan
konventionellt hel- och halvljus utan
drastiska förändringar i belysningens
räckvidd, fördelning eller intensitet.
En speciell topografisk utvärdering‐
sfunktion detekterar framförvarande
fordon i backar eller sluttningar
genom att känna av de bakljus som
rör sig framför bilen. Systemet anpas‐ sar belysningens räckvidd för att
säkerställa optimal belysning på
vägen utan att blända.

Belysning117Inkoppling
Den intelligenta belysningsräckvid‐
den och automatisk helljusaktivering
kopplas in samtidigt genom att du
trycker på blinkersspaken två gånger. De kan kopplas in när tändningen är
påslagen.
Automatisk helljusaktivering är i funk‐ tion om du kör snabbare än 40 km/h
och inaktiveras under 20 km/h. Intel‐
ligent belysningsräckvidd fungerar i
hastigheter på över 55 km/h.
Den gröna kontrollampan l lyser
kontinuerligt när funktionen är aktive‐
rad, den blå lampan 7 lyser när
helljuset slås på automatiskt.
Frånkoppling
Tryck en gång på indikeringsspaken.
Den inaktiveras även när dimljuset
fram tänds.
Dynamisk automatisk strålkastar‐
nivåinställning
För att förhindra att den mötande trafi‐ ken bländas justeras strålkastarnivå‐
inställningen automatiskt beroende
på lutningsinformation som uppmätts
av fram- och bakaxeln, acceleration
eller inbromsning och bilens hastig‐
het.
Fel på Adaptive Forward Lighting- systemet
När systemet upptäcker ett fel i Adap‐tive Forward Lighting ändras ljusets
riktning till ett förinställt läge, för att
undvika bländning av mötande trafik. Om det inte är möjligt stängs denpåverkade strålkastaren automatiskt
av. En strålkastare förblir tänd i alla
situationer. En varning visas i förarin‐
formationscentralen.Varningsblinkers
Tryck på ¨ för manövrering.
Ifall en olycka inträffar där airbags
löses ut aktiveras varningsblinkersen
automatiskt.

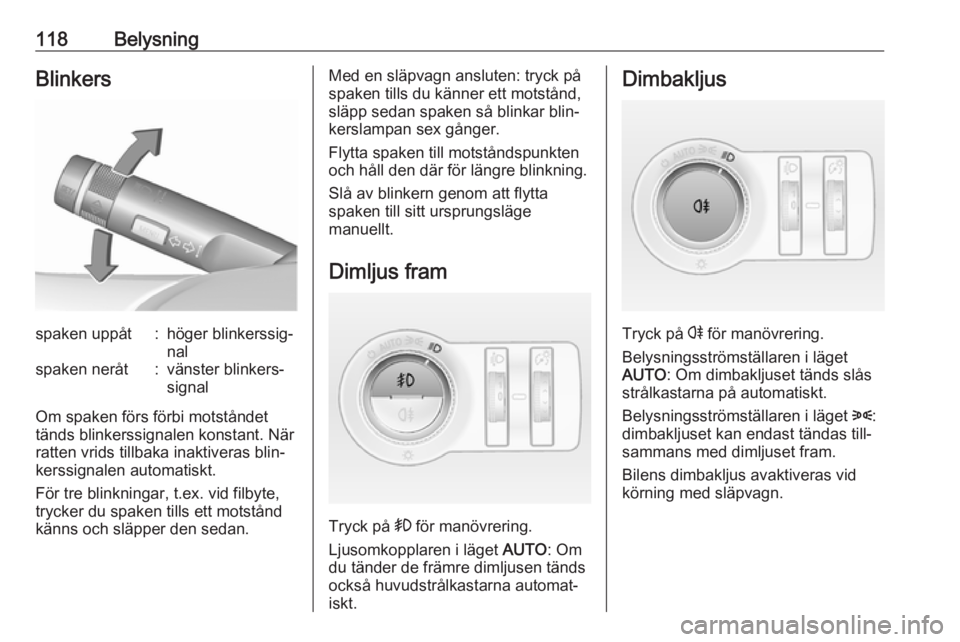

118BelysningBlinkersspaken uppåt:höger blinkerssig‐
nalspaken neråt:vänster blinkers‐
signal
Om spaken förs förbi motståndet
tänds blinkerssignalen konstant. När
ratten vrids tillbaka inaktiveras blin‐
kerssignalen automatiskt.
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken tills ett motstånd
känns och släpper den sedan.
Med en släpvagn ansluten: tryck på spaken tills du känner ett motstånd,släpp sedan spaken så blinkar blin‐
kerslampan sex gånger.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Tryck på > för manövrering.
Ljusomkopplaren i läget AUTO: Om
du tänder de främre dimljusen tänds också huvudstrålkastarna automat‐
iskt.
Dimbakljus
Tryck på r för manövrering.
Belysningsströmställaren i läget
AUTO : Om dimbakljuset tänds slås
strålkastarna på automatiskt.
Belysningsströmställaren i läget 8:
dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Bilens dimbakljus avaktiveras vid
körning med släpvagn.
