2017 OPEL ASTRA J Sürücü El Kitabı (in Turkish)

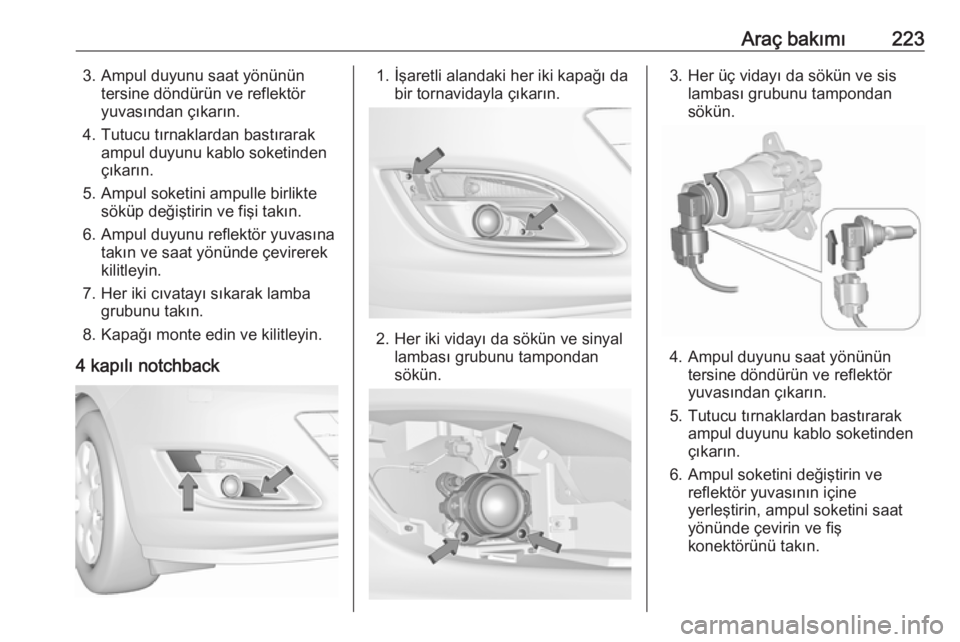

Araç bakımı2233. Ampul duyunu saat yönününtersine döndürün ve reflektör
yuvasından çıkarın.
4. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
5. Ampul soketini ampulle birlikte söküp değiştirin ve fişi takın.
6. Ampul duyunu reflektör yuvasına takın ve saat yönünde çevirerek
kilitleyin.
7. Her iki cıvatayı sıkarak lamba grubunu takın.
8. Kapağı monte edin ve kilitleyin.
4 kapılı notchback1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.
2. Her iki vidayı da sökün ve sinyallambası grubunu tampondan
sökün.
3. Her üç vidayı da sökün ve sis lambası grubunu tampondan
sökün.
4. Ampul duyunu saat yönünün tersine döndürün ve reflektör
yuvasından çıkarın.
5. Tutucu tırnaklardan bastırarak ampul duyunu kablo soketinden
çıkarın.
6. Ampul soketini değiştirin ve reflektör yuvasının içine
yerleştirin, ampul soketini saat
yönünde çevirin ve fiş
konektörünü takın.

224Araç bakımı7. Sis lambası grubunu tamponuniçine bağlayın ve üç vidayla
sabitleyin.
8. Sinyal lambası grubunu tamponun içine bağlayın ve iki
vidayla sabitleyin.
9. Her iki kapağı da takın.
Ön dönüş sinyali lambaları
3 kapılı hatchback
1. Kapağı (1) saatin tersi yönde çevirin ve çıkarın.
2. Ampul soketini saat yönü tersineçevirerek reflektör yuvasından
ayırın ve çekin.
3. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
4. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
5. Ampul soketini reflektör yuvasına yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın ve saat yönünde çevirin.
4 kapılı notchback
1. İşaretli alandaki her iki kapağı da bir tornavidayla çıkarın.

Araç bakımı225

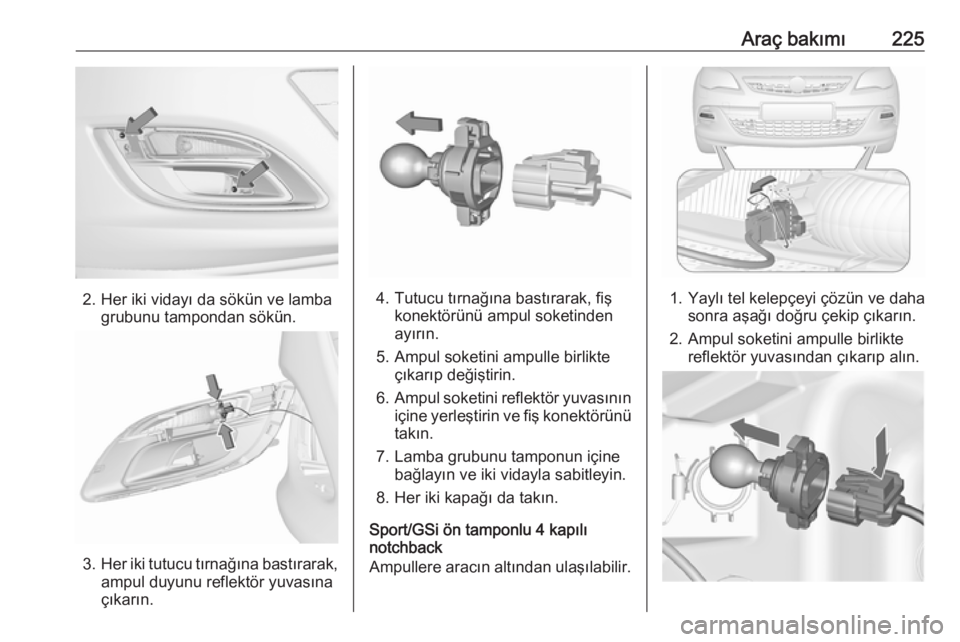

2. Her iki vidayı da sökün ve lambagrubunu tampondan sökün.
3.Her iki tutucu tırnağına bastırarak,
ampul duyunu reflektör yuvasına
çıkarın.
4. Tutucu tırnağına bastırarak, fiş konektörünü ampul soketinden
ayırın.
5. Ampul soketini ampulle birlikte çıkarıp değiştirin.
6. Ampul soketini reflektör yuvasının
içine yerleştirin ve fiş konektörünü takın.
7. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
8. Her iki kapağı da takın.
Sport/GSi ön tamponlu 4 kapılı
notchback
Ampullere aracın altından ulaşılabilir.1. Yaylı tel kelepçeyi çözün ve daha sonra aşağı doğru çekip çıkarın.
2. Ampul soketini ampulle birlikte reflektör yuvasından çıkarıp alın.

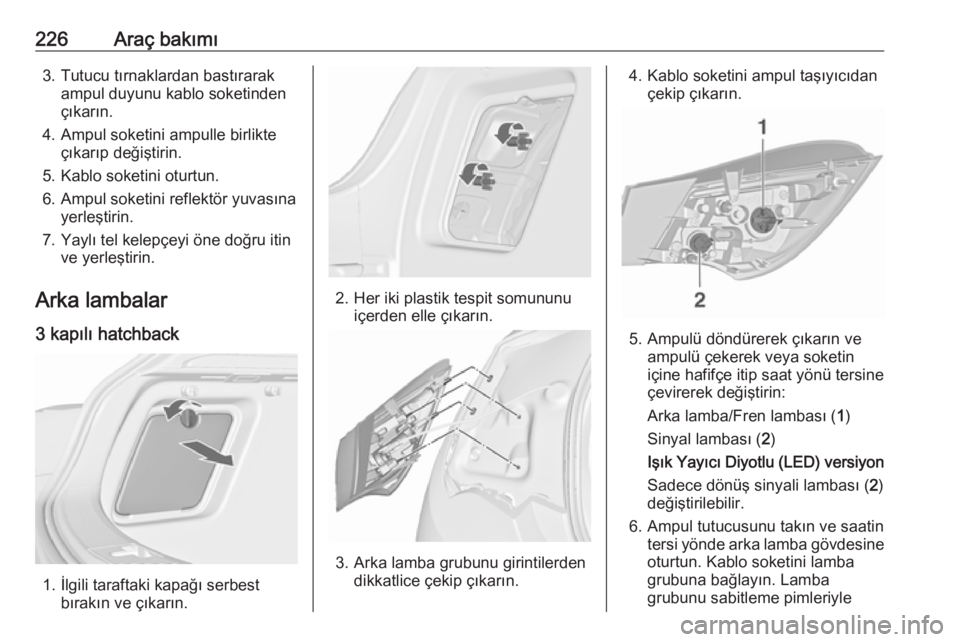

226Araç bakımı3. Tutucu tırnaklardan bastırarakampul duyunu kablo soketinden
çıkarın.
4. Ampul soketini ampulle birlikte çıkarıp değiştirin.
5. Kablo soketini oturtun.
6. Ampul soketini reflektör yuvasına yerleştirin.
7. Yaylı tel kelepçeyi öne doğru itin ve yerleştirin.
Arka lambalar
3 kapılı hatchback
1. İlgili taraftaki kapağı serbest bırakın ve çıkarın.
2. Her iki plastik tespit somununuiçerden elle çıkarın.
3. Arka lamba grubunu girintilerden dikkatlice çekip çıkarın.
4. Kablo soketini ampul taşıyıcıdançekip çıkarın.
5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
Işık Yayıcı Diyotlu (LED) versiyon
Sadece dönüş sinyali lambası ( 2)
değiştirilebilir.
6. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Kablo soketini lamba
grubuna bağlayın. Lamba
grubunu sabitleme pimleriyle

Araç bakımı227birlikte araç kaportasındaki
girintilere yerleştirin ve plastik
sabitleme somunlarını bagaj
bölümünün içinden takın. Kapağı
kapatın ve tam oturmasını
sağlayın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapakları sökün.
2. Üç vidayı sökün.
3. Arka lamba grubunu arka kapaktan çıkarın.
4. Ampulü döndürerek çıkarın ve ampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine çevirerek değiştirin:
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), tarafa bağlı olarak.
Işık Yayıcı Diyotlu (LED) versiyon
Aracın ilgili tarafına bağlı olarak,
sadece arka sis lambası ve
sırasıyla geri vites lambası ( 2)
değiştirilebilir.
5. Ampul tutucusunu takın ve saatin tersi yönde arka lamba gövdesine
oturtun. Arka lamba gövdesini
bagaj kapağına takın ve vidaları
sıkın. Tüm kapakları takın.
4 kapılı notchback
1. İlgili tarafın kapağını çıkarın.
2. İki adet plastik tespit somununu içerden elle çıkarın.

228Araç bakımı

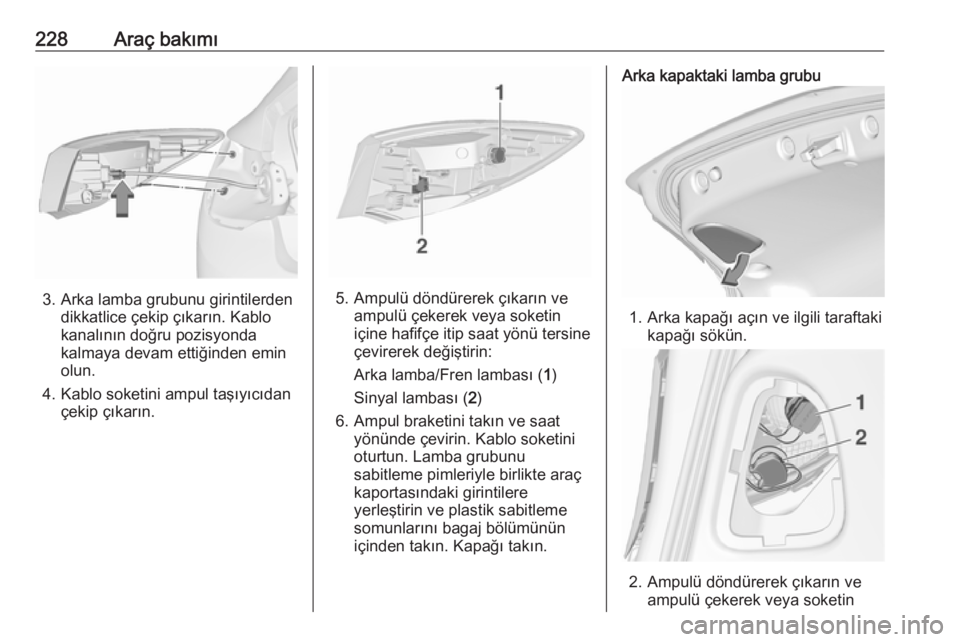

3. Arka lamba grubunu girintilerdendikkatlice çekip çıkarın. Kablo
kanalının doğru pozisyonda
kalmaya devam ettiğinden emin
olun.
4. Kablo soketini ampul taşıyıcıdan çekip çıkarın.5. Ampulü döndürerek çıkarın veampulü çekerek veya soketin
içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba/Fren lambası ( 1)
Sinyal lambası ( 2)
6. Ampul braketini takın ve saat yönünde çevirin. Kablo soketini
oturtun. Lamba grubunu
sabitleme pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve plastik sabitleme
somunlarını bagaj bölümünün
içinden takın. Kapağı takın.
Arka kapaktaki lamba grubu
1. Arka kapağı açın ve ilgili taraftaki kapağı sökün.
2. Ampulü döndürerek çıkarın veampulü çekerek veya soketin

Araç bakımı229içine hafifçe itip saat yönü tersine
çevirerek değiştirin:
Arka lamba ( 1)
Arka sis lambası/geri vites
lambası ( 2), aracın ilgili tarafına
bağlı olarak.
3. Ampul braketini takın ve saat yönünde çevirin. Kapağı takın.
Yan dönüş sinyali lambaları 3 kapılı hatchback
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
4 kapılı notchback
Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

230Araç bakımı

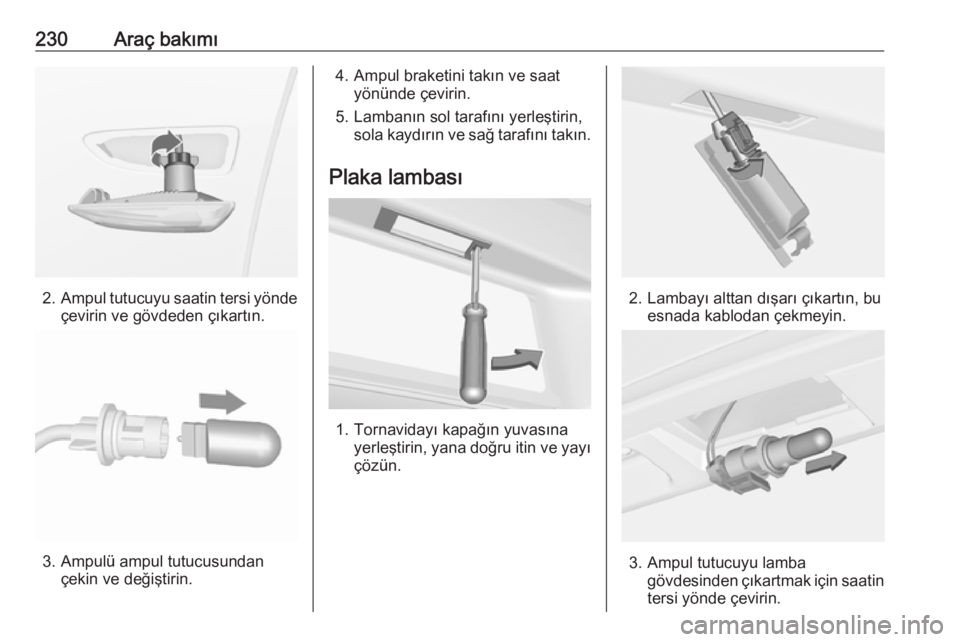

2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.
2. Lambayı alttan dışarı çıkartın, bu esnada kablodan çekmeyin.
3. Ampul tutucuyu lambagövdesinden çıkartmak için saatintersi yönde çevirin.
