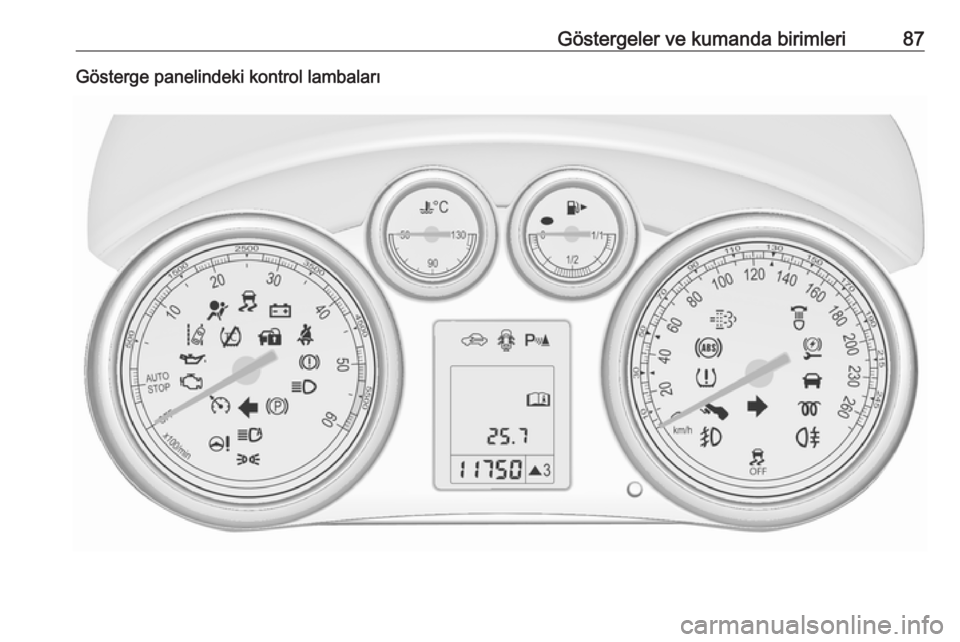

Göstergeler ve kumanda birimleri87Gösterge panelindeki kontrol lambaları

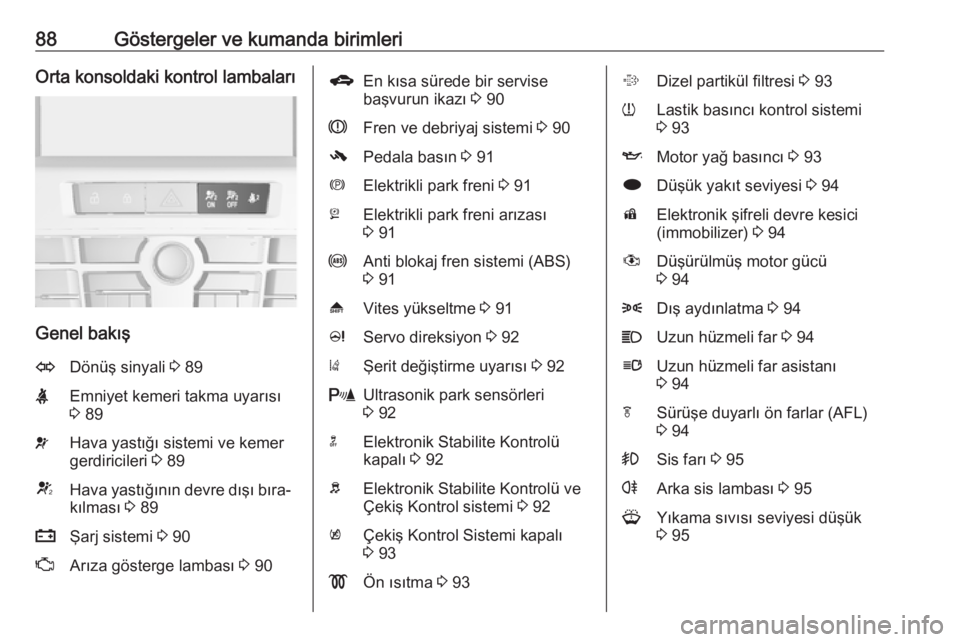

88Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 89XEmniyet kemeri takma uyarısı
3 89vHava yastığı sistemi ve kemer
gerdiricileri 3 89VHava yastığının devre dışı bıra‐
kılması 3 89pŞarj sistemi 3 90ZArıza gösterge lambası 3 90gEn kısa sürede bir servise
başvurun ikazı 3 90RFren ve debriyaj sistemi 3 90-Pedala basın 3 91mElektrikli park freni 3 91jElektrikli park freni arızası
3 91uAnti blokaj fren sistemi (ABS)
3 91[Vites yükseltme 3 91cServo direksiyon 3 92)Şerit değiştirme uyarısı 3 92rUltrasonik park sensörleri
3 92nElektronik Stabilite Kontrolü
kapalı 3 92bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 92kÇekiş Kontrol Sistemi kapalı
3 93!Ön ısıtma 3 93%Dizel partikül filtresi 3 93wLastik basıncı kontrol sistemi
3 93IMotor yağ basıncı 3 93iDüşük yakıt seviyesi 3 94dElektronik şifreli devre kesici
(immobilizer) 3 94#Düşürülmüş motor gücü
3 948Dış aydınlatma 3 94CUzun hüzmeli far 3 94lUzun hüzmeli far asistanı
3 94fSürüşe duyarlı ön farlar (AFL)
3 94>Sis farı 3 95rArka sis lambası 3 95GYıkama sıvısı seviyesi düşük
3 95

Göstergeler ve kumanda birimleri89mHız Sabitleme Sistemi (Cruise
control) 3 95 / Ayarlanabilir
hız sabitleyici 3 95AÖnde araç tespit edildi 3 95hKapı açık 3 95
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 217,
Sigortalar 3 231.
Dönüş sinyal lambaları 3 127.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü koltuğu için X kontrol lambası
kırmızı renkte yanar veya yanıp
söner.
Ön yolcu koltuğuna oturulduğunda
k kontrol lambası kırmızı renkte
yanar veya yanıp söner.
Yanarsa
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Hava yastığı sistemi vekemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.Kontak açıldığında kontrol lambası
yaklaşık dört saniye yanar. Kontrol
lambası yanmıyor, dört saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 49, 3 52.
Hava yastığının devre dışı bırakılması
Kontrol lambası V sarı renkte yanar.

90Göstergeler ve kumanda birimleriKontak açıldıktan sonra kontrol
lambası yakl. 60 saniye kırmızı renkte
yanar. Ön yolcu hava yastığı etkin
konumdadır.
Kontrol lambası * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 55.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.
Motor çalışırken yanıp sönerse
Katalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise başvurun."En kısa sürede bir servise
başvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca, bir uyarı mesajı veya uyarı
kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 102.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok düşük 3 214.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 158.

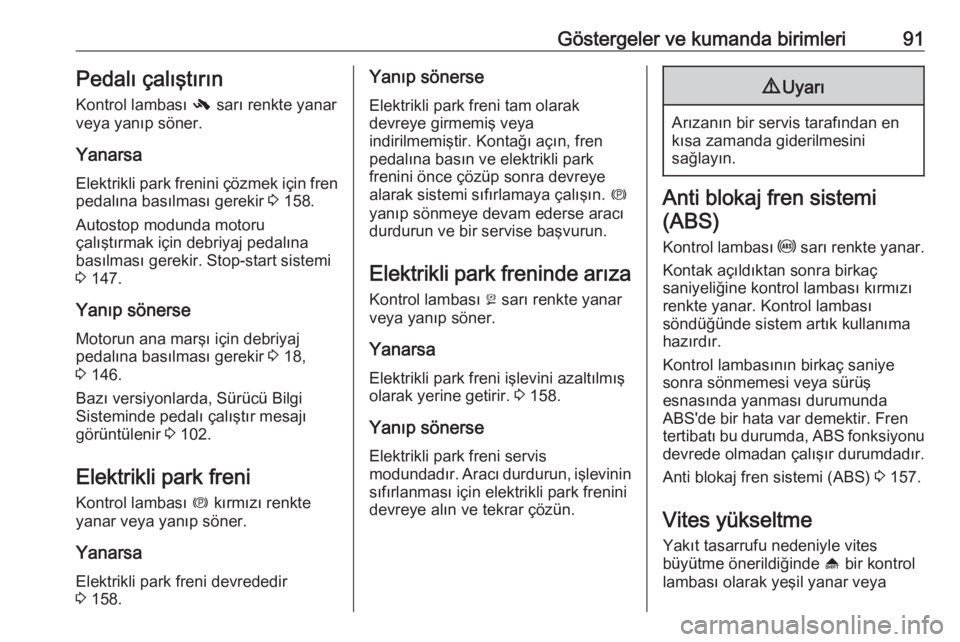

Göstergeler ve kumanda birimleri91Pedalı çalıştırınKontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanarsa
Elektrikli park frenini çözmek için fren pedalına basılması gerekir 3 158.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılması gerekir. Stop-start sistemi
3 147.
Yanıp sönerse Motorun ana marşı için debriyaj
pedalına basılması gerekir 3 18,
3 146.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde pedalı çalıştır mesajı görüntülenir 3 102.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanarsa Elektrikli park freni devrededir
3 158.Yanıp sönerse
Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arızaKontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanarsa Elektrikli park freni işlevini azaltılmış
olarak yerine getirir. 3 158.
Yanıp sönerse
Elektrikli park freni servis
modundadır. Aracı durdurun, işlevinin sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 157.
Vites yükseltme
Yakıt tasarrufu nedeniyle vites
büyütme önerildiğinde [ bir kontrol
lambası olarak yeşil yanar veya

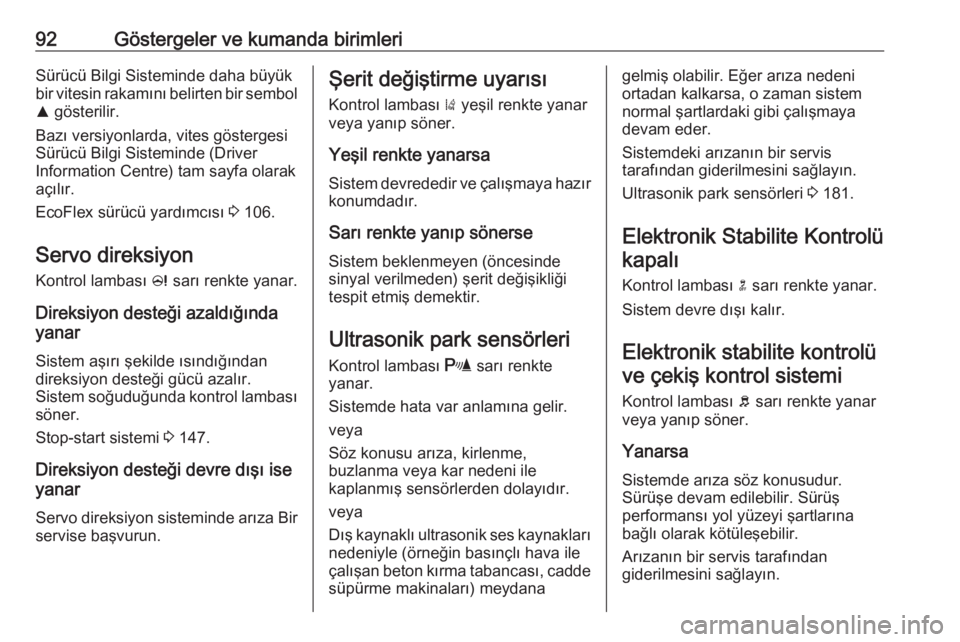

92Göstergeler ve kumanda birimleriSürücü Bilgi Sisteminde daha büyükbir vitesin rakamını belirten bir sembol
R gösterilir.
Bazı versiyonlarda, vites göstergesi
Sürücü Bilgi Sisteminde (Driver
Information Centre) tam sayfa olarak
açılır.
EcoFlex sürücü yardımcısı 3 106.
Servo direksiyon
Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 147.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil renkte yanar
veya yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleriKontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir.
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır.
veya
Dış kaynaklı ultrasonik ses kaynakları
nedeniyle (örneğin basınçlı hava ile
çalışan beton kırma tabancası, cadde
süpürme makinaları) meydanagelmiş olabilir. Eğer arıza nedeni
ortadan kalkarsa, o zaman sistem
normal şartlardaki gibi çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 181.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolüve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanarsa
Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.

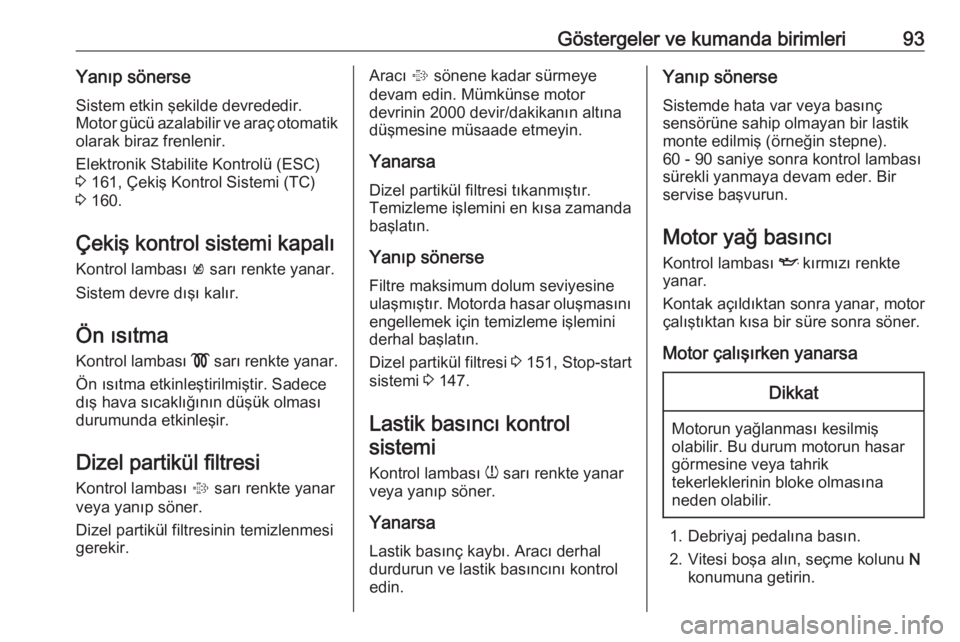

Göstergeler ve kumanda birimleri93Yanıp sönerseSistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik Stabilite Kontrolü (ESC)
3 161, Çekiş Kontrol Sistemi (TC)
3 160.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma
Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanarsa Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse
Filtre maksimum dolum seviyesine ulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 151, Stop-start
sistemi 3 147.
Lastik basıncı kontrol sistemi
Kontrol lambası w sarı renkte yanar
veya yanıp söner.
Yanarsa
Lastik basınç kaybı. Aracı derhal durdurun ve lastik basıncını kontrol
edin.Yanıp sönerse
Sistemde hata var veya basınç
sensörüne sahip olmayan bir lastik
monte edilmiş (örneğin stepne).
60 - 90 saniye sonra kontrol lambası
sürekli yanmaya devam eder. Bir
servise başvurun.
Motor yağ basıncı Kontrol lambası I kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsaDikkat
Motorun yağlanması kesilmiş
olabilir. Bu durum motorun hasar
görmesine veya tahrik
tekerleklerinin bloke olmasına
neden olabilir.
1. Debriyaj pedalına basın.
2. Vitesi boşa alın, seçme kolunu N
konumuna getirin.

94Göstergeler ve kumanda birimleri3. Diğer araçlara engel olmayacakşekilde, mümkün olduğunca
çabuk şekilde akıcı trafikten
uzaklaşın.
4. Kontağı kapatın.9 Uyarı
Kontak kapalı iken frenleme ve
direksiyon çevirmek için daha
fazla kuvvet uygulamak gerekir.
Autostop esnasında fren servo
birimi hala çalışır durumda
olacaktır.
Araç dururken anahtarı
çıkartmayın, aksi takdirde
direksiyon simidi kilidi
beklenmedik bir şekilde
kilitlenecektir.
Servise başvurmadan önce yağ
seviyesini kontrol edin 3 211.
Düşük yakıt seviyesi Kontrol lambası i sarı renkte yanar
veya yanıp söner.
Yanarsa
Yakıt deposundaki yakıt seviyesi çok
düşüktür.
Yanıp sönerse Yakıt kalmamıştır. Vakit
kaybetmeden yakıt doldurun. Hiçbir
zaman depoyu tamamen
boşaltmayın.
Katalitik konvertör 3 152.
Dizel yakıt sistemi havasının alınması 3 216.
Elektronik şifreli devre kesici (immobilizer)
d kontrol lambası sarı renkte yanıp
söner.
Elektronik şifreli devre kesme
sisteminde arıza var demektir. Motor çalıştırılamaz.
Düşürülmüş motor gücü
Kontrol lambası # sarı renkte yanar.
Motor gücü kısıtlıdır. Bir servise
başvurun.Dış aydınlatma
Kontrol lambası 8 yeşil renkte
yanar.
Dış aydınlatma lamları (farlar) açık
3 119.
Uzun huzmeli far
Kontrol lambası C mavi renkte
yanar.
Uzun huzmeli far açık iken veya
selektör 3 121 veya uzun huzmeli far
akıllı ışık menzili veya uzun huzmeli
far asistanı açık iken yanar 3 123.
Uzun huzmeli far asistanı Kontrol lambası l yeşil renkte
yanar.
Uzun huzmeli far asistanı veya akıllı
ışık menzili etkin 3 121, 3 123.
Sürüşe duyarlı ön farlar (AFL)
Kontrol lambası f sarı renkte yanar
veya yanıp söner.
