2017 OPEL ASTRA J Savininko vadovas (in Lithuanian)

Važiavimas ir naudojimas183
Sistemą sudaro keturi galiniame
buferyje sumontuoti ultragarsiniai
automobilio statymo jutikliai.
Įjungimas
Įjungus atbulinės eigos pavarą,
sistema parengiama darbui
automatiškai.
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r nurodo, kad sistema
paruošta darbui.
Indikacija
Sistema įspėja vairuotoją garsiniais signalais apie potencialiai pavojingus objektus už automobilio. Tarpai tarp
signalų mažėja automobiliui artėjant
prie kliūties. Kai atstumas mažesnis nei maždaug 30 cm, signalas tampanepertraukiamas.
Be to, vairuotojo informacijos centre
gali būti rodomas atstumas iki kliūčių.
Išjungimas
Sistema automatiškai išsijungia, kai
išjungiama atbulinės eigos pavara.
Norėdami vėl įjungti sistemą, įjunkite
atbulinę pavarą.
Galima išaktyvinti ir rankiniu būdu,
paspaudžiant r.
Išaktyvinus sistemą, mygtuko šviesos diodas užgęsta.
Sistemą išaktyvinus rankiniu būdu,
vairuotojo informacijos centre
papildomai pasirodo Park Assist Off
(Automobilio statymo pagalbos
sistema išjungta) .
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių, pvz.,
dėl apledėjusių jutiklių, vairuotojo
informacijos centre pasirodo
kontrolinis indikatorius r arba
atitinkamas pranešimas.
Automobilio pranešimai 3 101.
Kontrolinis indikatorius r 3 90.
Priekinė-galinė automobilio
statymo pagalba9 Perspėjimas
Vairuotojas visiškai atsako už
atliekamus automobilio statymo
manevrus.
Visada apsidairykite aplinkui,
prieš važiuodami atbuline eiga ir
naudodami automobilio galinio
statymo pagalbos sistemą.

184Važiavimas ir naudojimasPriekinė-galinė automobilio statymo
pagalba matuoja atstumą tarp
automobilio ir kliūčių, esančių
automobilio priekyje ir gale. Sistema
transliuoja garsinius signalus ir rodo
pranešimus.
Sistemą sudaro po keturis galiniame
ir priekiniame bamperiuose
sumontuotus ultragarsinius
automobilio statymo jutiklius.
Ji naudoja du skirtingus garsinius
įspėjamuosius signalus (priekinei ir
galinei stebėjimo zonoms),
kiekvienas kurių veikia skirtingu tono
dažniu. Įspėjimo apie priekyje
esančias kliūtis signalas sklinda iš
priekinių garsiakalbių, o apie gale
esančias kliūtis – iš galinių.Automobilio statymo pagalbos
mygtukas ir veikimo logika
Galinėje-priekinėje automobilio
statymo sistemoje numatytas
valdymo elementas r. Jei
automobilyje papildomai įrengta pažangioji automobilio statymo
pagalba (žr. toliau pateiktą atskirą aprašymą), sistema turi valdymo
elementą D. Abi sistemos
valdomos spaudžiant D.
Trumpai paspaudus r arba D,
išjungiama arba įjungiama priekinė automobilio statymo pagalba.
Nuspaudus ir palaikius D (apie
vieną sekundę), suaktyvinama arba
išaktyvinama pažangioji statymo
pagalba.
Toliau aprašoma mygtuko sistemų
valdymo logika:
● Aktyvi priekinė-galinė automobilio statymo pagalba:
trumpu paspaudimu ji
išaktyvinama.
● Aktyvi priekinė-galinė automobilio statymo pagalba:
laikant ilgai nuspaudus,
įjungiama pažangioji automobilio
statymo pagalba, jeigu įjungta
eigos pirmyn pavara.
● Aktyvi pažangioji statymo pagalba: trumpu paspaudimu
suaktyvinama priekinė-galinė
automobilio statymo pagalba.

Važiavimas ir naudojimas185● Aktyvi pažangioji statymopagalba: ilgu paspaudimu
išaktyvinama pažangioji statymo
pagalba.
● Pažangioji automobilio statymo pagalba ir priekinė-galinė
automobilio statymo pagalba yra
įjungta: paspaudus išjungiamos
abi sistemos.
Įjungimas
Įjungus atbulinę pavarą, priekinė ir
galinė automobilio statymo pagalba
parengiama darbui.
Priekinė automobilio statymo pagalba
taip pat automatiškai įjungiama esant
iki 11 km/h greičiui.
Šviečiantys šviesos diodai
automobilio statymo pagalbos
mygtuke r arba D nurodo, kad
sistema paruošta darbui.
Jeigu automobilis viršija 11 km/h
greitį, priekinė automobilio statymo
pagalba yra išjungiama. Priekinė
statymo pagalba visada vėl
suaktyvinama automobilio greičiui
kritus žemiau 11 km/h.Indikacija
Sistema įspėja vairuotoją garsiniais
signalais apie potencialiai pavojingus objektus už automobilio ir prieš jį.
Atsižvelgiant į tai, kuri automobilio
pusė yra arčiau kliūties, iš atitinkamos automobilio pusės pasigirsta
įspėjamieji garso signalai. Tarpai tarp signalų mažėja automobiliui artėjant
prie kliūties. Kai atstumas mažesnis
nei maždaug 30 cm, signalas tampa
nepertraukiamas.
Be to, vairuotojo informacijos centre
gali būti rodomas atstumas iki kliūčių
3 94.Atstumas iki kliūties priekyje ir gale
indikuojamas kintančiomis aplink
automobilį vaizduojamomis atstumo
linijomis.
Apie gale esančias kliūtis vienu menu pranešama įspėjamaisiai garso ir
vaizdo signalais.
Apie priekyje esantis kliūtis
pirmiausiai pranešama vaizdo
signalu. Jei atstumas nesiekia 80 cm ,
kartu įjungiamas ir garso signalas.
Atstumo indikaciją vairuotojo
informacijos centre gali pakeisti
aukštesnio prioriteto automobilio
pranešimai. Patvirtinus pranešimą su
SET/CLR posūkio signalo svirtelėje,
vėl parodoma atstumo indikacija.
Išjungimas
Galinė automobilio statymo pagalba
automatiškai išsijungia, kai
išjungiama atbulinės eigos pavara.
Priekinė automobilio statymo pagalba automatiškai išjungiama esant
didesniam nei 11 km/h greičiui.

186Važiavimas ir naudojimas
Rankiniu būdu galima išaktyvinti
trumpai paspaudus mygtuką r
arba D.
Išaktyvinus sistemą, mygtuko šviesos diodas užgęsta.
Sistemą išaktyvinus rankiniu būdu,
vairuotojo informacijos centre
papildomai pasirodo Park Assist Off
(Automobilio statymo pagalbos
sistema išjungta) .
Išaktyvinus sistemą rankiniu būdu,
paspaudus r ar D arba įjungus
atbulinės eigos pavarą, priekinė
automobilio statymo pagalba vėl
suaktyvinama.
Gedimas
Sistemos trikties atveju arba jai
neveikiant dėl laikinų aplinkybių, pvz., dėl apledėjusių jutiklių, vairuotojo
informacijos centre pasirodo
kontrolinis indikatorius r arba
atitinkamas pranešimas.
Automobilio pranešimai 3 101.
Kontrolinis indikatorius r 3 90.
Pažangioji statymo pagalba9 Perspėjimas
Vairuotojas visiškai atsako už
sistemos pasiūlytos stovėjimo
vietos priėmimą ir statymo
manevrus.
Visada apsidairykite aplinkui,
prieš naudodami automobilio
priekinio statymo pagalbą.
Pažangioji statymo pagalba padeda
vairuotojui pastatyti automobilį į vietą,
pateikdama instrukcijas vairuotojo
informacijos centre ir skleisdama
garsinius signalus. Vairuotojas turi
valdyti greitėjimo, stabdymo,
vairavimo ir pavarų keitimo procesus.
Sistema naudoja priekinės-galinės
automobilio statymo pagalbos
jutiklius ir du papildomus jutiklius
abiejuose priekinio ir galinio bamperių
šonuose.

Važiavimas ir naudojimas187Mygtukas D ir veikimo logika
Ir pažangioji statymo pagalba, ir
priekinė-galinė automobilio statymo
pagalba (žr. ankstesnį aprašymą)
valdomos spaudžiant D.
Trumpai paspaudus D, išjungiama
arba įjungiama priekinė automobilio
statymo pagalba.
Nuspaudus ir palaikius D (apie
vieną sekundę), suaktyvinama arba
išaktyvinama pažangioji statymo pagalba.
Toliau aprašoma mygtuko sistemų
valdymo logika:
● Aktyvi priekinė-galinė automobilio statymo pagalba:
trumpu paspaudimu ji
išaktyvinama.
● Aktyvi priekinė-galinė automobilio statymo pagalba:
laikant ilgai nuspaudus,
įjungiama pažangioji automobilio
statymo pagalba, jeigu įjungta
eigos pirmyn pavara.
● Aktyvi pažangioji statymo pagalba: trumpu paspaudimu
suaktyvinama priekinė-galinė
automobilio statymo pagalba.● Aktyvi pažangioji statymo pagalba: ilgu paspaudimu
išaktyvinama pažangioji statymo pagalba.
● Pažangioji automobilio statymo pagalba ir priekinė-galinė
automobilio statymo pagalba yra
įjungta: paspaudus išjungiamos
abi sistemos.
Įjungimas
Kai ieškote vietos automobiliui
pastatyti, sistemą privaloma
suaktyvinti nuspaudžiant ir palaikant
D apie vieną sekundę.
Sistema gali būti aktyvinta ir
stovėjimo vietos ieškoti iki 30 km/h
greičiu.
Didžiausias leistinas lygiagretus
atstumas tarp automobilio ir pastatytų
kitų automobilių eilės yra 1,8 metro.
Funkcionalumas
Kai automobilis pravažiuoja
automobilių eilę sistemai esant
įjungtai, pažangioji statymo pagalbos
sistema pradeda ieškoti tinkamos
vietos automobiliui pastatyti. Aptikus
tinkamą vietą, vairuotojo informacijos
centre pateikiama vaizdinė
informacija ir pasigirsta garsinis
signalas.

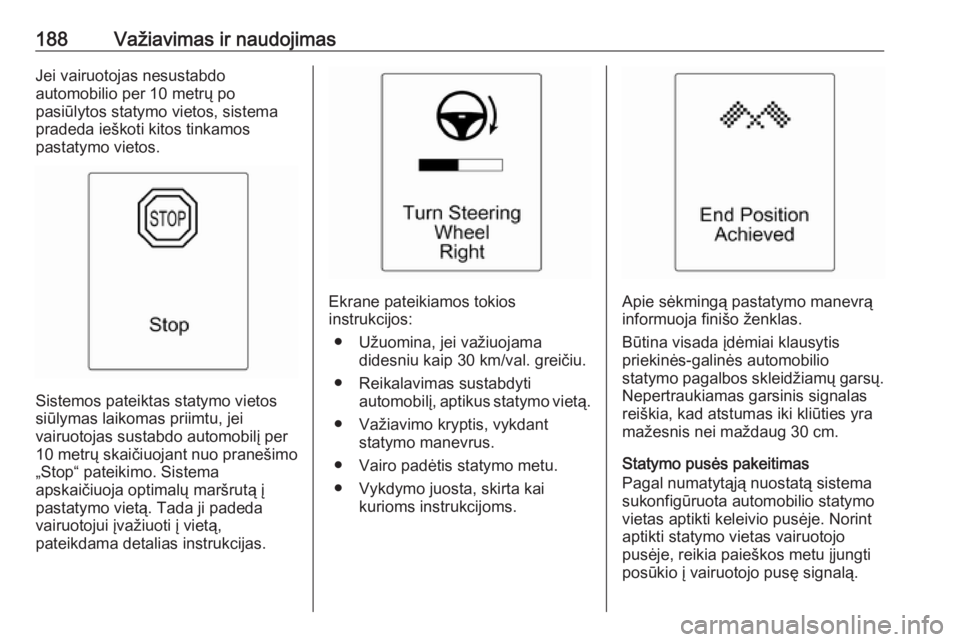

188Važiavimas ir naudojimasJei vairuotojas nesustabdo
automobilio per 10 metrų po
pasiūlytos statymo vietos, sistema pradeda ieškoti kitos tinkamos
pastatymo vietos.
Sistemos pateiktas statymo vietos
siūlymas laikomas priimtu, jei
vairuotojas sustabdo automobilį per
10 metrų skaičiuojant nuo pranešimo
„Stop“ pateikimo. Sistema
apskaičiuoja optimalų maršrutą į
pastatymo vietą. Tada ji padeda
vairuotojui įvažiuoti į vietą,
pateikdama detalias instrukcijas.
Ekrane pateikiamos tokios
instrukcijos:
● Užuomina, jei važiuojama didesniu kaip 30 km/val. greičiu.
● Reikalavimas sustabdyti automobilį, aptikus statymo vietą.
● Važiavimo kryptis, vykdant statymo manevrus.
● Vairo padėtis statymo metu.
● Vykdymo juosta, skirta kai kurioms instrukcijoms.Apie sėkmingą pastatymo manevrą
informuoja finišo ženklas.
Būtina visada įdėmiai klausytis
priekinės-galinės automobilio
statymo pagalbos skleidžiamų garsų.
Nepertraukiamas garsinis signalas
reiškia, kad atstumas iki kliūties yra mažesnis nei maždaug 30 cm.
Statymo pusės pakeitimas
Pagal numatytąją nuostatą sistema
sukonfigūruota automobilio statymo
vietas aptikti keleivio pusėje. Norint
aptikti statymo vietas vairuotojo
pusėje, reikia paieškos metu įjungti
posūkio į vairuotojo pusę signalą.

Važiavimas ir naudojimas189Išjungus posūkio signalą, sistema vėl
ima ieškoti stovėjimo vietų keleivio
pusėje.
Rodinių pirmumas
Suaktyvinus pažangiąją statymo pagalbą, vairuotojo informacijos
centre pateikiamas pranešimas.
Pažangiosios statymo pagalbos
indikaciją vairuotojo informacijos
centre gali pakeisti automobilio
aukštesnio prioriteto pranešimai. Paspaudus SET/CLR posūkio
signalo svirtelėje ir patvirtinus
pranešimą, vėl pasirodo
pažangiosios statymo pagalbos
instrukcijos ir statymo manevrą
galima tęsti.
Išjungimas
Sistema išjungiama: ● trumpai paspaudus D, jeigu
suaktyvinta pažangioji
automobilio statymo pagalba ir
priekinė automobilio statymo
pagalba
● paspaudus ir ilgai palaikius D,
jeigu įjungta pažangioji
automobilio statymo pagalba● sėkmingai užbaigus automobilio statymo manevrą
● važiuojant didesniu nei 30 km/h greičiu
● išjungus uždegimą
Jei sistemą išjungs vairuotojas arba
sistema dėl tam tikrų aplinkybių
išsijungs pati, manevruojant
vairuotojo informacijos centre bus
parodytas pranešimas Parking
Deactivated (Statymo sistema
išjungta) .
Gedimas Toliau iliustruojamas pranešimas
vairuotojo informacijos centre
pasirodo tokiais atvejais:
● Sistemoje yra gedimas.
● Vairuotojas nesėkmingai baigia statymo manevrą.
● Sistema nebeveikia.
Jei pateikiant statymo instrukcijas
aptinkamas objektas, vairuotojo
informacijos centre pasirodo
pranešimas Stop (Sustabdyti) .
Pašalinus objektą, statymo manevras
bus tęsiamas. Jei objektas nebus
pašalintas, sistema išsijungs.Sistemai suaktyvinti nuspauskite ir
apie vieną sekundę palaikykite D,
tada ieškokite naujos vietos
automobiliui pastatyti.
Pagrindinės pastabos dėl
automobilio statymo pagalbos
sistemų naudojimo9 Perspėjimas
Tam tikromis sąlygomis įvairūs
atspindintys objektų ar medžiagų
paviršiai bei išoriniai garso šaltiniai gali trikdyti sistemos veikimą.
Ypatingą dėmesį būtina atkreipti į
žemas kliūtis, kurios gali apgadinti
apatinę bamperio dalį.
Įspėjimas
Sistemos veikimas gali suprastėti, jei jutikliai bus padengti, pvz., ledu
ar sniegu.
Statymo pagalbos sistemos
veikimo efektyvumas gali
sumažėti dėl didelės apkrovos.

190Važiavimas ir naudojimasSpecialios sąlygos taikomos, jei
netoliese yra aukštesnių
transporto priemonių (pvz.,
visureigių, minivenų, vanų ir pan.). Negarantuojama, kad viršutinėje
šių transporto priemonių srityje
bus identifikuojami objektai ir
tinkamai indikuojamas atstumas
iki jų.
Sistema gali neaptikti mažo
atspindinčiojo skersmens objektų,
pvz., siaurų objektų ar minkštų
medžiagų.
Automobilio statymo pagalbos
sistemos neaptinka objektų,
esančių už aptikimo diapazono
ribų.
Pastaba
Automobilio statymo pagalbą galima
suaktyvinti ir išaktyvinti informacijos
ekrane pakeičiant atitinkamas
nuostatas. Jei prijungta priekabos
jungiamoji mova, ją reikia pasirinkti
per meniu.
Automobilio suasmeninimas 3 107.
Pastaba
Statymo pagalbos sistema
automatiškai aptinka gamyklinę
vilkimo įrangą. Ji išjungiama
prijungus jungtį.
Jutiklis gali aptikti nesamą objektą
(aido trukdį), kurį sukėlė akustiniai ar
mechaniniai trikdžiai.
Pradėjus lygiagretaus statymo
manevrą, moderni automobilio
statymo pagalbos sistema gali
nesureaguoti į pasikeitimus
stovėjimo vietoje.
Pastaba
Panaudojus pažangiąją statymo
pagalbą, ji turi būti sukalibruojama.
Norint, kad automobilio statymo
pagalbos funkcija veiktų optimaliai,
privaloma nuvažiuoti mažiausiai 35 km, įskaitant posūkių skaičių.
Šoninės „aklosios“ zonos perspėjimas
Šoninės „aklosios“ zonos perspėjimo
sistema aptinka ir praneša apie
objektus, patekusius į automobilio
viename iš šonų susidariusią „akląją“ zoną. Sistema vizualiai įspėja
kiekviename išoriniame veidrodėlyje,kai aptinka objektus, kurie gali būti
nematomi pro vidinį ir išorinius
veidrodėlius.
Sistemos jutikliai įrengti bamperyje, automobilio kairiame ir dešiniame
šonuose.9 Perspėjimas
Šoninio „aklosios zonos“
perspėjimo sistema nepakeičia
vairuotojo akių.
Sistema neaptinka:
● automobilių už riboto matomumo zonos, kurie greitai
artėja iki jos;
● pėsčiųjų, dviratininkų ar gyvūnų.
Prieš persirikiuojant būtina
patikrinti visus veidrodėlius,
pažvelgti per petį ir įjungti posūkio signalą.
Jei automobiliui važiuojant pirmyn
sistema šoninėje „aklojoje“ zonoje
aptinka automobilį (nepriklausomai
nuo to, ar jis važiuoja pro jus, ar jūs pro jį važiuojate), atitinkamos pusės
išoriniame veidrodėlyje pasirodo
