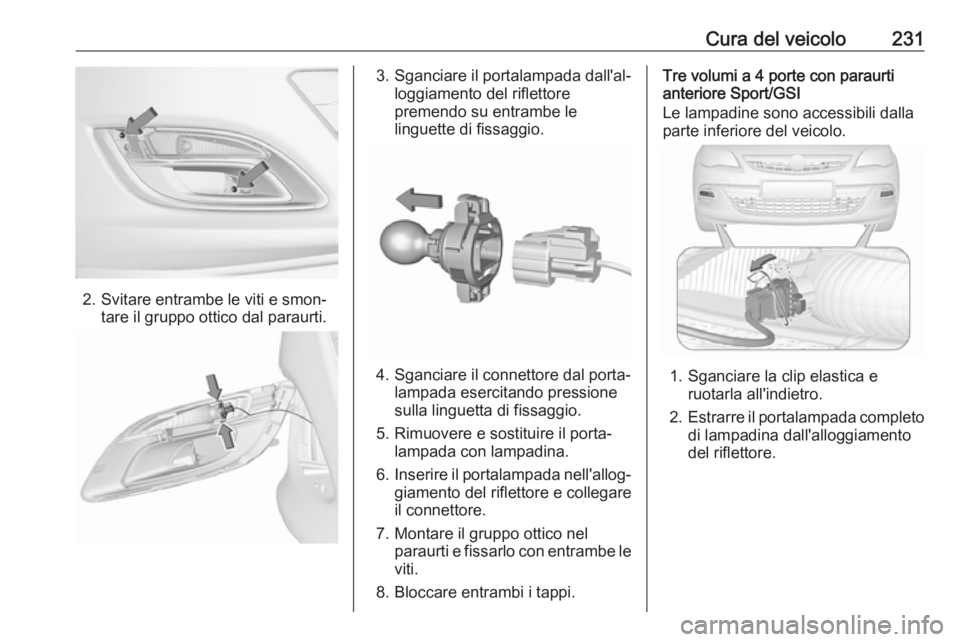

Cura del veicolo231
2. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
3. Sganciare il portalampada dall'al‐ loggiamento del riflettorepremendo su entrambe le
linguette di fissaggio.
4. Sganciare il connettore dal porta‐ lampada esercitando pressione
sulla linguetta di fissaggio.
5. Rimuovere e sostituire il porta‐ lampada con lampadina.
6. Inserire il portalampada nell'allog‐
giamento del riflettore e collegare
il connettore.
7. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
8. Bloccare entrambi i tappi.
Tre volumi a 4 porte con paraurti
anteriore Sport/GSI
Le lampadine sono accessibili dalla
parte inferiore del veicolo.
1. Sganciare la clip elastica e ruotarla all'indietro.
2. Estrarre il portalampada completo
di lampadina dall'alloggiamento
del riflettore.

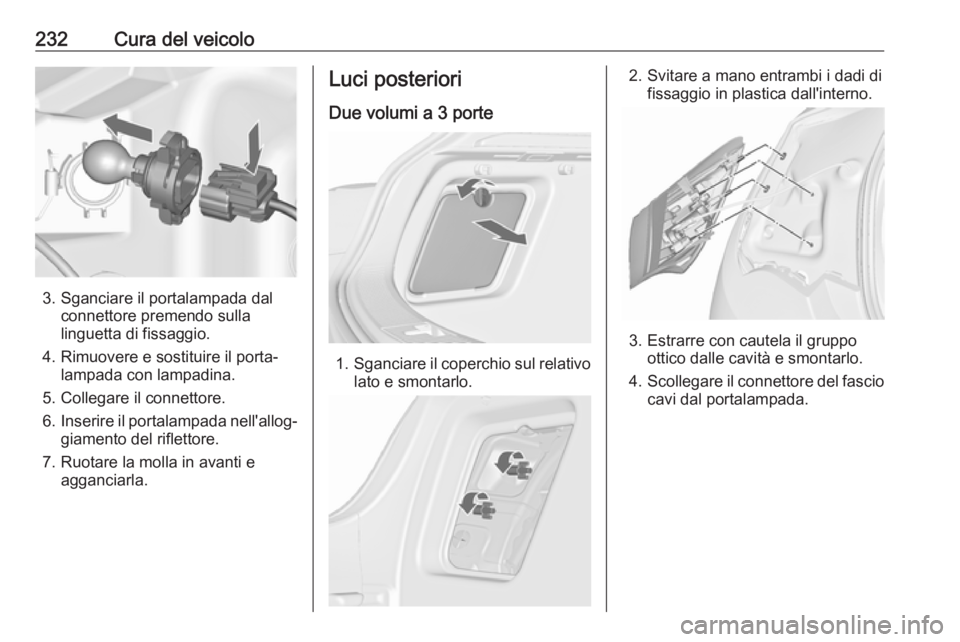

232Cura del veicolo
3. Sganciare il portalampada dalconnettore premendo sulla
linguetta di fissaggio.
4. Rimuovere e sostituire il porta‐ lampada con lampadina.
5. Collegare il connettore.
6. Inserire il portalampada nell'allog‐
giamento del riflettore.
7. Ruotare la molla in avanti e agganciarla.
Luci posteriori
Due volumi a 3 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano entrambi i dadi di fissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Scollegare il connettore del fascio
cavi dal portalampada.

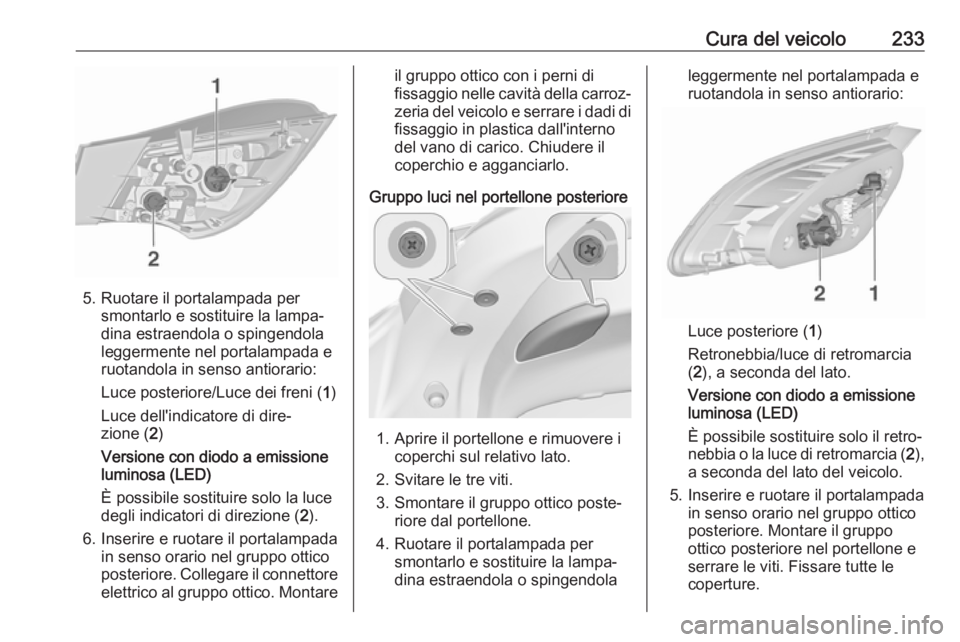

Cura del veicolo233
5. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐ zione ( 2)
Versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo la luce
degli indicatori di direzione ( 2).
6. Inserire e ruotare il portalampada in senso orario nel gruppo otticoposteriore. Collegare il connettore
elettrico al gruppo ottico. Montare
il gruppo ottico con i perni di
fissaggio nelle cavità della carroz‐
zeria del veicolo e serrare i dadi di fissaggio in plastica dall'interno
del vano di carico. Chiudere il
coperchio e agganciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere i coperchi sul relativo lato.
2. Svitare le tre viti.
3. Smontare il gruppo ottico poste‐ riore dal portellone.
4. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
Versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo il retro‐
nebbia o la luce di retromarcia ( 2),
a seconda del lato del veicolo.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Montare il gruppo
ottico posteriore nel portellone e
serrare le viti. Fissare tutte le
coperture.

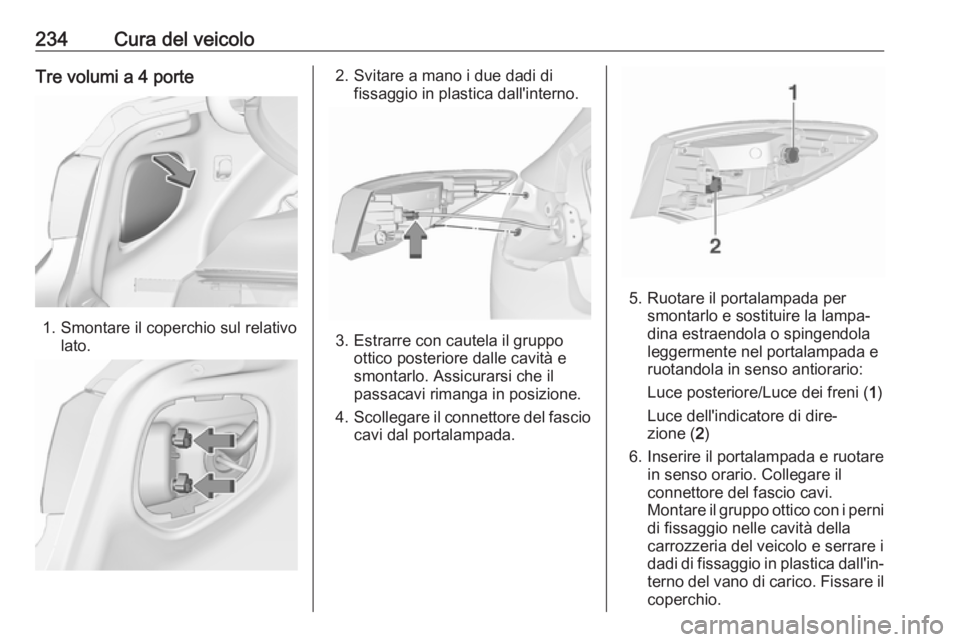

234Cura del veicoloTre volumi a 4 porte
1. Smontare il coperchio sul relativolato.
2. Svitare a mano i due dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppoottico posteriore dalle cavità e
smontarlo. Assicurarsi che il
passacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada e ruotare in senso orario. Collegare ilconnettore del fascio cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della
carrozzeria del veicolo e serrare i
dadi di fissaggio in plastica dall'in‐ terno del vano di carico. Fissare il
coperchio.

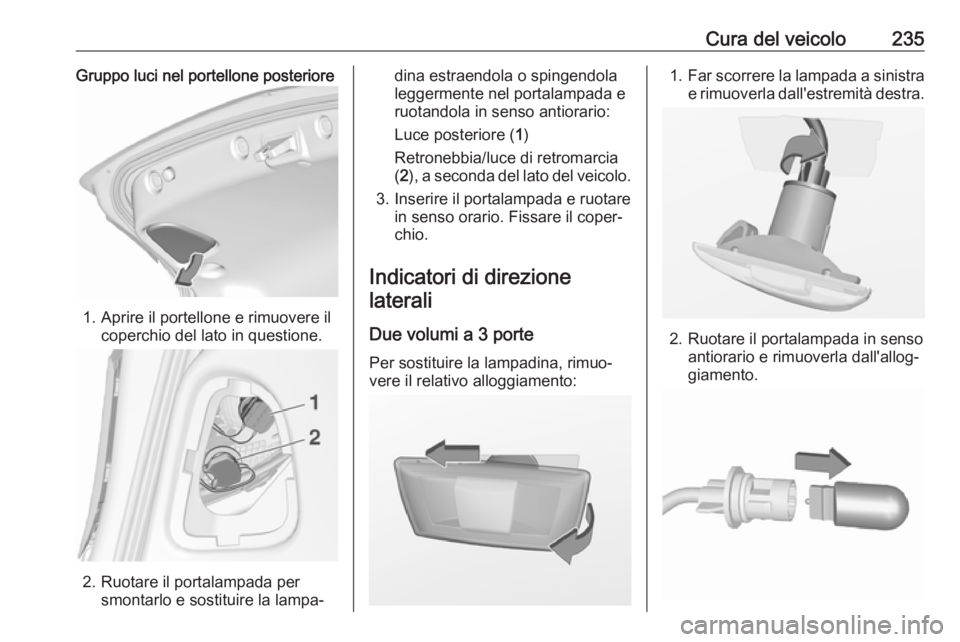

Cura del veicolo235Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere ilcoperchio del lato in questione.
2. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato del veicolo.
3. Inserire il portalampada e ruotare in senso orario. Fissare il coper‐
chio.
Indicatori di direzione laterali
Due volumi a 3 porte Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:1. Far scorrere la lampada a sinistra
e rimuoverla dall'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.

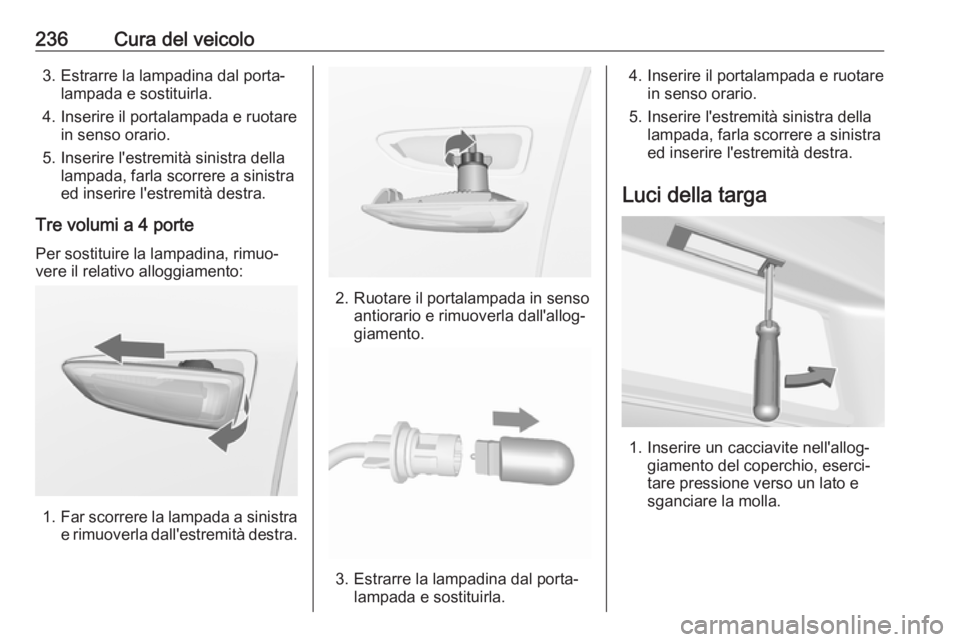

236Cura del veicolo3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Tre volumi a 4 porte
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada a sinistra
e rimuoverla dall'estremità destra.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa
1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.

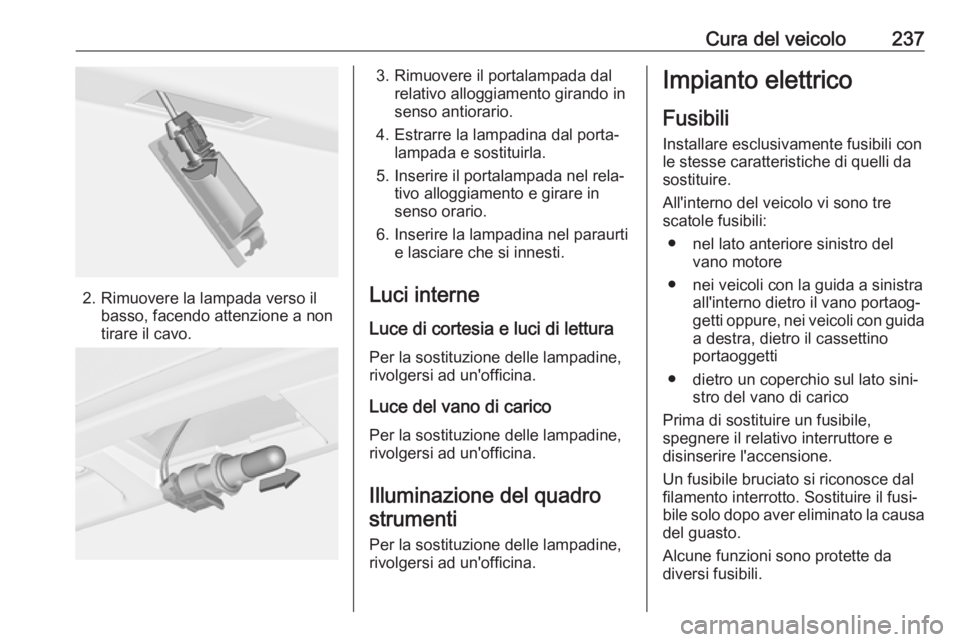

Cura del veicolo237
2. Rimuovere la lampada verso ilbasso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal relativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.
Luci interne Luce di cortesia e luci di lettura
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di caricoPer la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre
scatole fusibili:
● nel lato anteriore sinistro del vano motore
● nei veicoli con la guida a sinistra all'interno dietro il vano portaog‐
getti oppure, nei veicoli con guida
a destra, dietro il cassettino
portaoggetti
● dietro un coperchio sul lato sini‐ stro del vano di carico
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa
del guasto.
Alcune funzioni sono protette da
diversi fusibili.

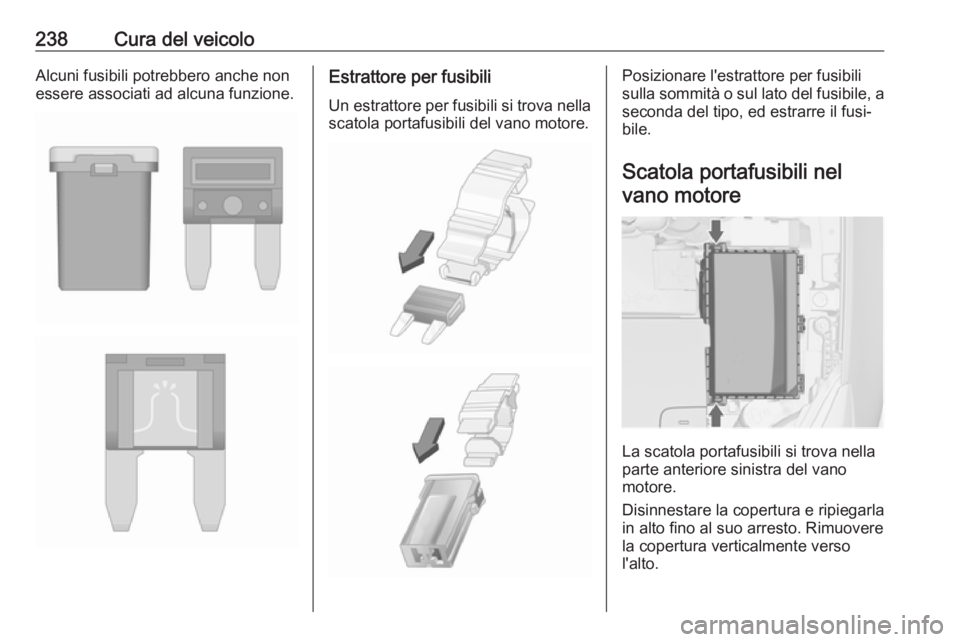

238Cura del veicoloAlcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
