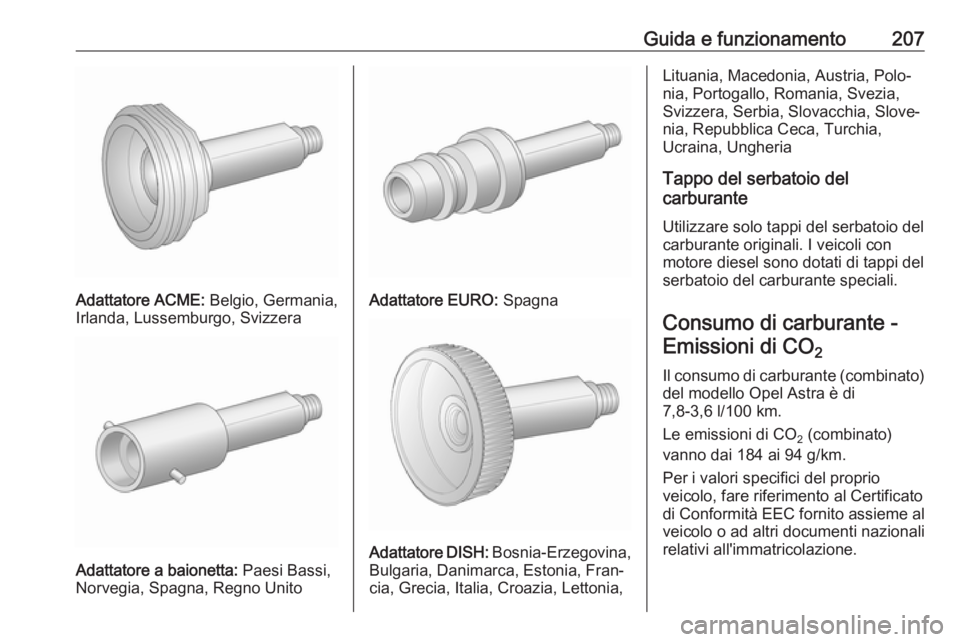

Guida e funzionamento207
Adattatore ACME: Belgio, Germania,
Irlanda, Lussemburgo, Svizzera
Adattatore a baionetta: Paesi Bassi,
Norvegia, Spagna, Regno Unito
Adattatore EURO: Spagna
Adattatore DISH: Bosnia-Erzegovina,
Bulgaria, Danimarca, Estonia, Fran‐ cia, Grecia, Italia, Croazia, Lettonia,
Lituania, Macedonia, Austria, Polo‐
nia, Portogallo, Romania, Svezia,
Svizzera, Serbia, Slovacchia, Slove‐
nia, Repubblica Ceca, Turchia,
Ucraina, Ungheria
Tappo del serbatoio del
carburante
Utilizzare solo tappi del serbatoio del
carburante originali. I veicoli con
motore diesel sono dotati di tappi del
serbatoio del carburante speciali.
Consumo di carburante - Emissioni di CO 2
Il consumo di carburante (combinato)
del modello Opel Astra è di
7,8-3,6 l/100 km.
Le emissioni di CO 2 (combinato)
vanno dai 184 ai 94 g/km.
Per i valori specifici del proprio
veicolo, fare riferimento al Certificato
di Conformità EEC fornito assieme al
veicolo o ad altri documenti nazionali
relativi all'immatricolazione.

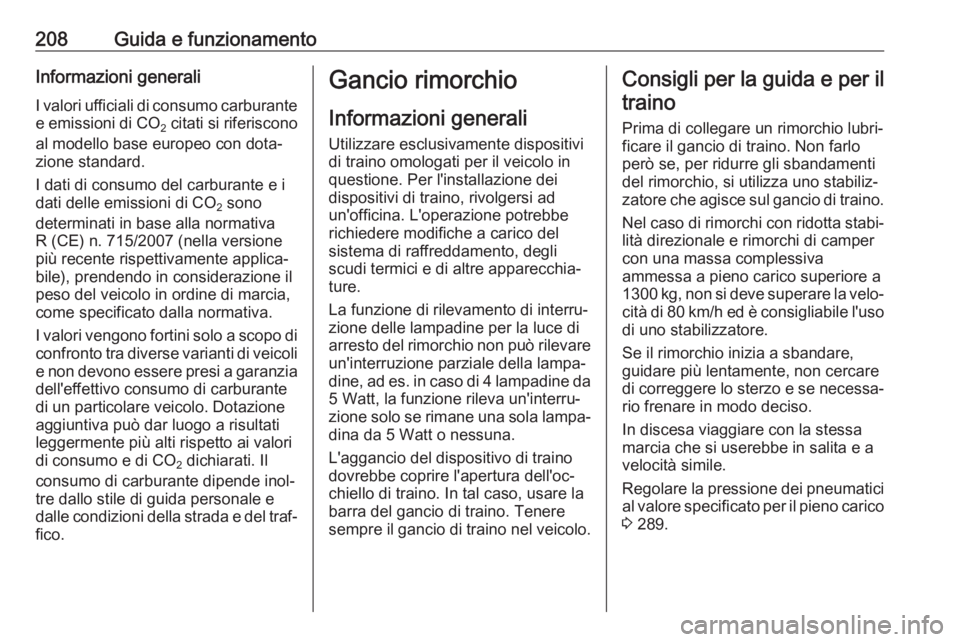

208Guida e funzionamentoInformazioni generaliI valori ufficiali di consumo carburante
e emissioni di CO
2 citati si riferiscono
al modello base europeo con dota‐
zione standard.
I dati di consumo del carburante e i
dati delle emissioni di CO 2 sono
determinati in base alla normativa
R (CE) n. 715/2007 (nella versione
più recente rispettivamente applica‐
bile), prendendo in considerazione il
peso del veicolo in ordine di marcia,
come specificato dalla normativa.
I valori vengono fortini solo a scopo di confronto tra diverse varianti di veicoli
e non devono essere presi a garanzia
dell'effettivo consumo di carburante
di un particolare veicolo. Dotazione
aggiuntiva può dar luogo a risultati
leggermente più alti rispetto ai valori
di consumo e di CO 2 dichiarati. Il
consumo di carburante dipende inol‐
tre dallo stile di guida personale e
dalle condizioni della strada e del traf‐
fico.Gancio rimorchio
Informazioni generali
Utilizzare esclusivamente dispositivi
di traino omologati per il veicolo in
questione. Per l'installazione dei
dispositivi di traino, rivolgersi ad
un'officina. L'operazione potrebbe
richiedere modifiche a carico del sistema di raffreddamento, degli
scudi termici e di altre apparecchia‐
ture.
La funzione di rilevamento di interru‐ zione delle lampadine per la luce di
arresto del rimorchio non può rilevare
un'interruzione parziale della lampa‐
dine, ad es. in caso di 4 lampadine da 5 Watt, la funzione rileva un'interru‐
zione solo se rimane una sola lampa‐
dina da 5 Watt o nessuna.
L'aggancio del dispositivo di traino
dovrebbe coprire l'apertura dell'oc‐
chiello di traino. In tal caso, usare la
barra del gancio di traino. Tenere
sempre il gancio di traino nel veicolo.Consigli per la guida e per il
traino
Prima di collegare un rimorchio lubri‐ ficare il gancio di traino. Non farlo
però se, per ridurre gli sbandamenti
del rimorchio, si utilizza uno stabiliz‐
zatore che agisce sul gancio di traino.
Nel caso di rimorchi con ridotta stabi‐ lità direzionale e rimorchi di camper
con una massa complessiva
ammessa a pieno carico superiore a
1300 kg, non si deve superare la velo‐
cità di 80 km/h ed è consigliabile l'uso
di uno stabilizzatore.
Se il rimorchio inizia a sbandare,
guidare più lentamente, non cercare
di correggere lo sterzo e se necessa‐ rio frenare in modo deciso.
In discesa viaggiare con la stessa
marcia che si userebbe in salita e a
velocità simile.
Regolare la pressione dei pneumatici
al valore specificato per il pieno carico 3 289.

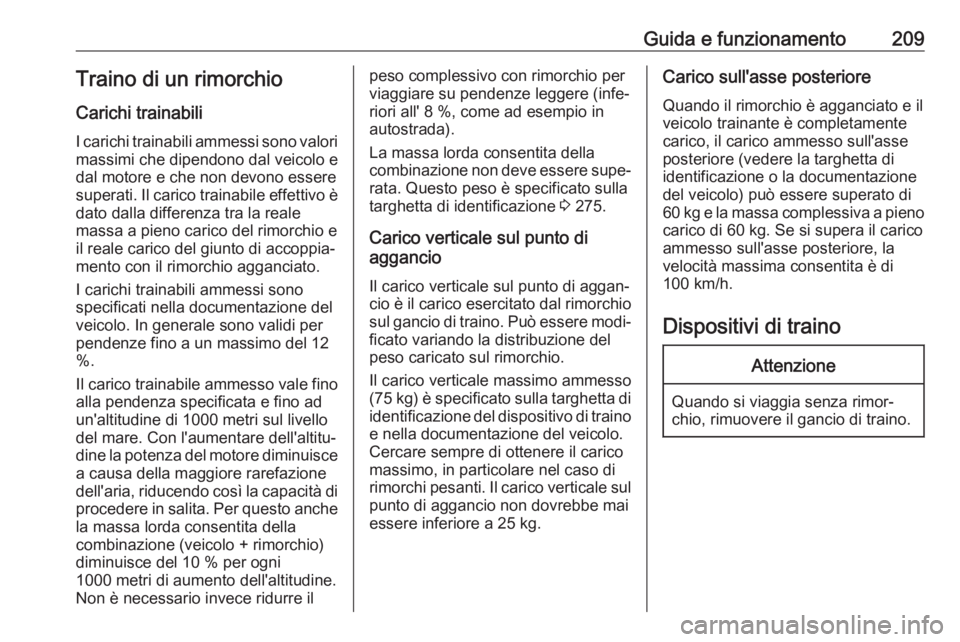

Guida e funzionamento209Traino di un rimorchio
Carichi trainabili I carichi trainabili ammessi sono valori
massimi che dipendono dal veicolo e
dal motore e che non devono essere
superati. Il carico trainabile effettivo è dato dalla differenza tra la reale
massa a pieno carico del rimorchio e
il reale carico del giunto di accoppia‐
mento con il rimorchio agganciato.
I carichi trainabili ammessi sono
specificati nella documentazione del
veicolo. In generale sono validi per
pendenze fino a un massimo del 12
%.
Il carico trainabile ammesso vale fino
alla pendenza specificata e fino ad
un'altitudine di 1000 metri sul livello
del mare. Con l'aumentare dell'altitu‐
dine la potenza del motore diminuisce
a causa della maggiore rarefazione
dell'aria, riducendo così la capacità di procedere in salita. Per questo anche
la massa lorda consentita della
combinazione (veicolo + rimorchio)
diminuisce del 10 % per ogni
1000 metri di aumento dell'altitudine.
Non è necessario invece ridurre ilpeso complessivo con rimorchio per
viaggiare su pendenze leggere (infe‐
riori all' 8 %, come ad esempio in
autostrada).
La massa lorda consentita della
combinazione non deve essere supe‐ rata. Questo peso è specificato sulla
targhetta di identificazione 3 275.
Carico verticale sul punto di
aggancio
Il carico verticale sul punto di aggan‐cio è il carico esercitato dal rimorchio
sul gancio di traino. Può essere modi‐
ficato variando la distribuzione del
peso caricato sul rimorchio.
Il carico verticale massimo ammesso
(75 kg) è specificato sulla targhetta di
identificazione del dispositivo di traino
e nella documentazione del veicolo.
Cercare sempre di ottenere il carico
massimo, in particolare nel caso di
rimorchi pesanti. Il carico verticale sul punto di aggancio non dovrebbe mai
essere inferiore a 25 kg.Carico sull'asse posteriore
Quando il rimorchio è agganciato e il
veicolo trainante è completamente
carico, il carico ammesso sull'asse
posteriore (vedere la targhetta di
identificazione o la documentazione
del veicolo) può essere superato di
60 kg e la massa complessiva a pieno
carico di 60 kg. Se si supera il carico
ammesso sull'asse posteriore, la velocità massima consentita è di100 km/h.
Dispositivi di trainoAttenzione
Quando si viaggia senza rimor‐
chio, rimuovere il gancio di traino.

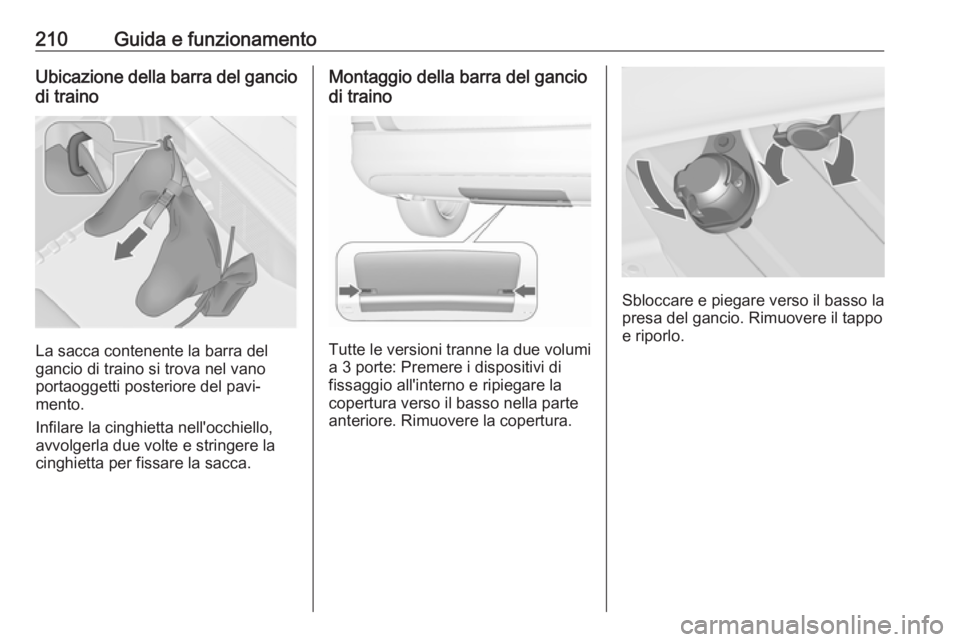

210Guida e funzionamentoUbicazione della barra del gancio
di traino
La sacca contenente la barra del
gancio di traino si trova nel vano
portaoggetti posteriore del pavi‐
mento.
Infilare la cinghietta nell'occhiello,
avvolgerla due volte e stringere la cinghietta per fissare la sacca.
Montaggio della barra del gancio
di traino
Tutte le versioni tranne la due volumi
a 3 porte: Premere i dispositivi di
fissaggio all'interno e ripiegare la
copertura verso il basso nella parte
anteriore. Rimuovere la copertura.
Sbloccare e piegare verso il basso la
presa del gancio. Rimuovere il tappo
e riporlo.

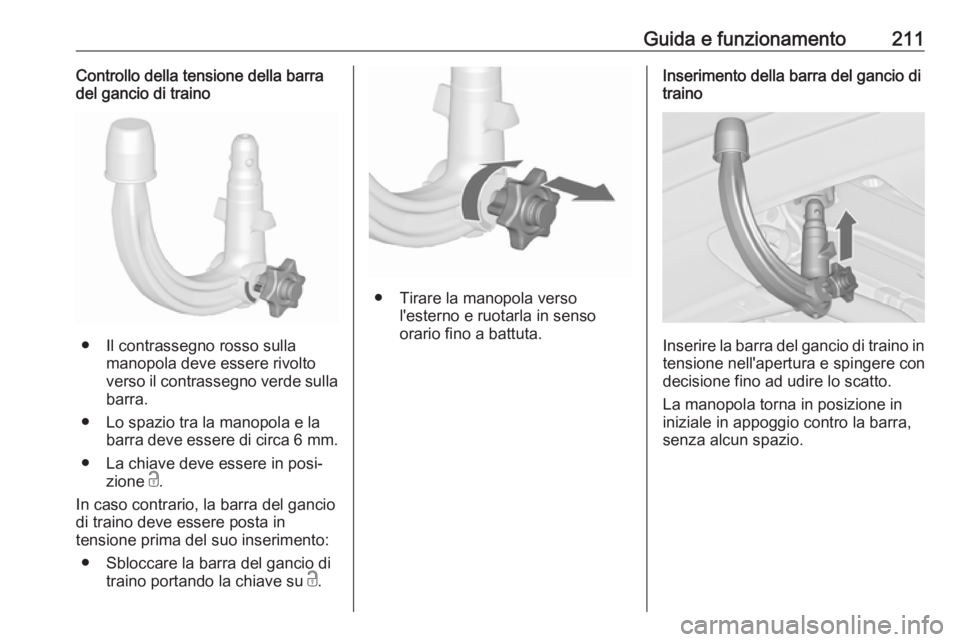

Guida e funzionamento211Controllo della tensione della barra
del gancio di traino
● Il contrassegno rosso sulla
manopola deve essere rivoltoverso il contrassegno verde sulla barra.
● Lo spazio tra la manopola e la barra deve essere di circa 6 mm.
● La chiave deve essere in posi‐ zione c.
In caso contrario, la barra del gancio
di traino deve essere posta in
tensione prima del suo inserimento:
● Sbloccare la barra del gancio di traino portando la chiave su c.
● Tirare la manopola verso
l'esterno e ruotarla in senso
orario fino a battuta.
Inserimento della barra del gancio di
traino
Inserire la barra del gancio di traino in
tensione nell'apertura e spingere condecisione fino ad udire lo scatto.
La manopola torna in posizione in
iniziale in appoggio contro la barra,
senza alcun spazio.

212Guida e funzionamento9Avvertenza
Non toccare la manopola girevole
durante l'inserimento.
Bloccare la barra del gancio di traino
portando la chiave in posizione e.
Estrarre la chiave e chiudere il coper‐
chietto di protezione.
Occhiello per il cavo di sicurezza
Fissare il cavo di sicurezza all'oc‐
chiello.
Controllo del corretto montaggio della barra del gancio di traino
● Il contrassegno verde sulla manopola deve essere rivolto
verso il contrassegno verde sulla barra.
● Non deve esserci alcun spazio tra la manopola e la barra.
● La barra del gancio di traino deve
essere saldamente inserita
nell'apertura.
● La barra del gancio di traino deve
essere bloccata e la chiave
estratta.9 Avvertenza
Il traino di un rimorchio è consen‐
tito solo con il gancio di traino
installato correttamente. Se il
gancio di traino non si innesta
correttamente, rivolgersi ad un'of‐
ficina.
Smontaggio della barra del
gancio di traino
Aprire il coperchietto di protezione e
ruotare la chiave in posizione c per
bloccare la barra.
Tirare la manopola verso l'esterno e
ruotarla in senso orario fino a battuta. Estrarre la barra del gancio di traino
verso il basso.
Inserire il tappo nell'apertura. Ripie‐ gare la presa.
Tutte le versioni tranne la due volumi
a 3 porte: Fissare il lato posteriore
della copertura nell'incavo del
paraurti e ripiegare il lato anteriore
verso l'alto.

Guida e funzionamento213
Premere i dispositivi di fissaggio
verso l'esterno.
Controllo della stabilità per il traino
Se il sistema rileva sbandamenti,
viene ridotta la potenza del motore e
il complessivo veicolo/rimorchio
viene frenato selettivamente finché lo sbandamento non cessa. Durante ilfunzionamento del sistema, mante‐
nere il volante il più possibile fermo.
Il controllo della stabilità per il traino
(TSA) è una funzione del Controllo
elettronico della stabilità
(ESC) 3 165.

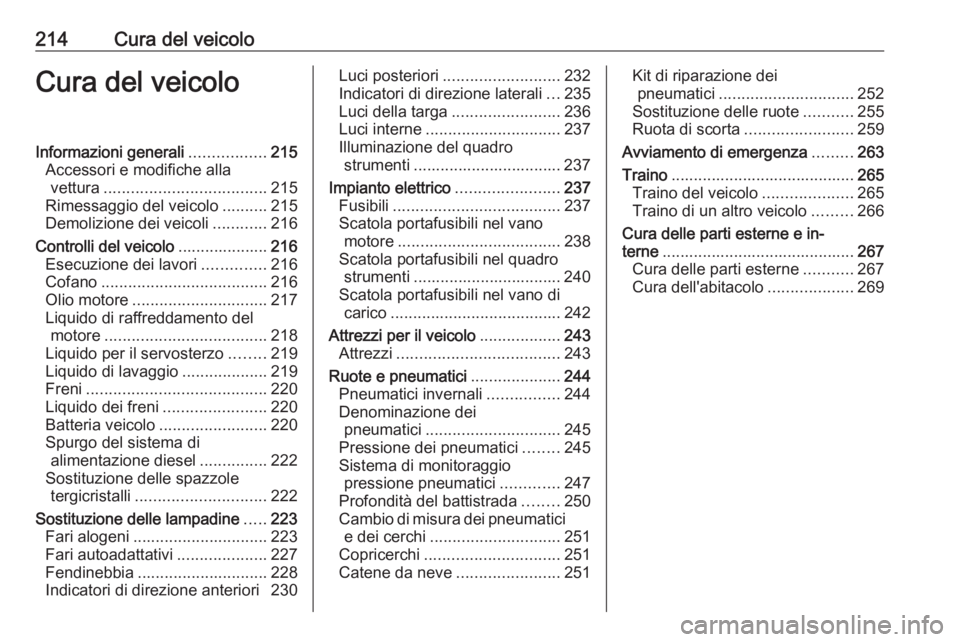

214Cura del veicoloCura del veicoloInformazioni generali.................215
Accessori e modifiche alla vettura .................................... 215
Rimessaggio del veicolo ..........215
Demolizione dei veicoli ............216
Controlli del veicolo ....................216
Esecuzione dei lavori ..............216
Cofano ..................................... 216
Olio motore .............................. 217
Liquido di raffreddamento del motore .................................... 218
Liquido per il servosterzo ........219
Liquido di lavaggio ...................219
Freni ........................................ 220
Liquido dei freni .......................220
Batteria veicolo ........................220
Spurgo del sistema di alimentazione diesel ...............222
Sostituzione delle spazzole tergicristalli ............................. 222
Sostituzione delle lampadine .....223
Fari alogeni .............................. 223
Fari autoadattativi ....................227
Fendinebbia ............................. 228
Indicatori di direzione anteriori 230Luci posteriori .......................... 232
Indicatori di direzione laterali ...235
Luci della targa ........................ 236
Luci interne .............................. 237
Illuminazione del quadro strumenti ................................. 237
Impianto elettrico .......................237
Fusibili ..................................... 237
Scatola portafusibili nel vano motore .................................... 238
Scatola portafusibili nel quadro strumenti ................................. 240
Scatola portafusibili nel vano di carico ...................................... 242
Attrezzi per il veicolo ..................243
Attrezzi .................................... 243
Ruote e pneumatici ....................244
Pneumatici invernali ................244
Denominazione dei pneumatici .............................. 245
Pressione dei pneumatici ........245
Sistema di monitoraggio pressione pneumatici .............247
Profondità del battistrada ........250
Cambio di misura dei pneumatici
e dei cerchi ............................. 251
Copricerchi .............................. 251
Catene da neve .......................251Kit di riparazione dei
pneumatici .............................. 252
Sostituzione delle ruote ...........255
Ruota di scorta ........................ 259
Avviamento di emergenza .........263
Traino ......................................... 265
Traino del veicolo ....................265
Traino di un altro veicolo .........266
Cura delle parti esterne e in‐ terne ........................................... 267
Cura delle parti esterne ...........267
Cura dell'abitacolo ...................269
