2017 OPEL ASTRA J Manuale di uso e manutenzione (in Italian)

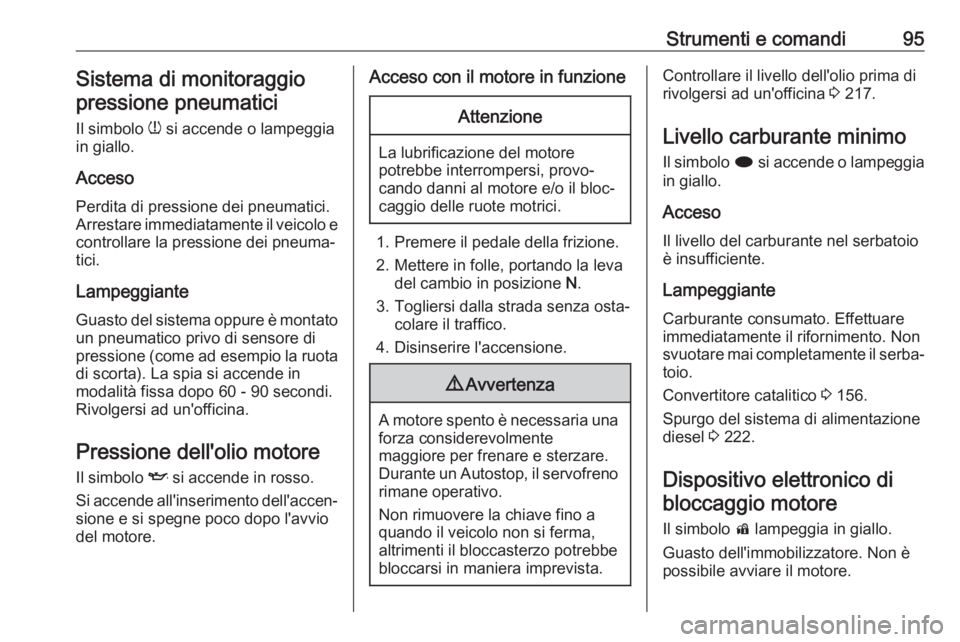

Strumenti e comandi95Sistema di monitoraggiopressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi. Rivolgersi ad un'officina.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe interrompersi, provo‐
cando danni al motore e/o il bloc‐ caggio delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno
rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 217.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Convertitore catalitico 3 156.
Spurgo del sistema di alimentazione
diesel 3 222.
Dispositivo elettronico di bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.

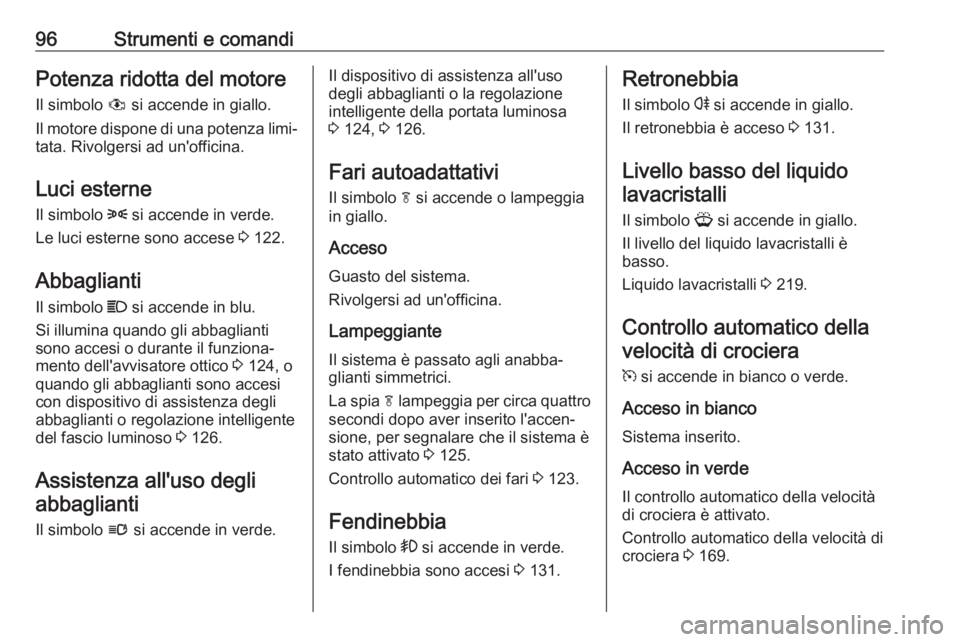

96Strumenti e comandiPotenza ridotta del motoreIl simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 122.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 124, o
quando gli abbaglianti sono accesi con dispositivo di assistenza degli
abbaglianti o regolazione intelligente
del fascio luminoso 3 126.
Assistenza all'uso degli abbaglianti
Il simbolo l si accende in verde.Il dispositivo di assistenza all'uso
degli abbaglianti o la regolazione
intelligente della portata luminosa
3 124, 3 126.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa quattro
secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è
stato attivato 3 125.
Controllo automatico dei fari 3 123.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 131.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 131.
Livello basso del liquido lavacristalli
Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è
basso.
Liquido lavacristalli 3 219.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde
Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 169.

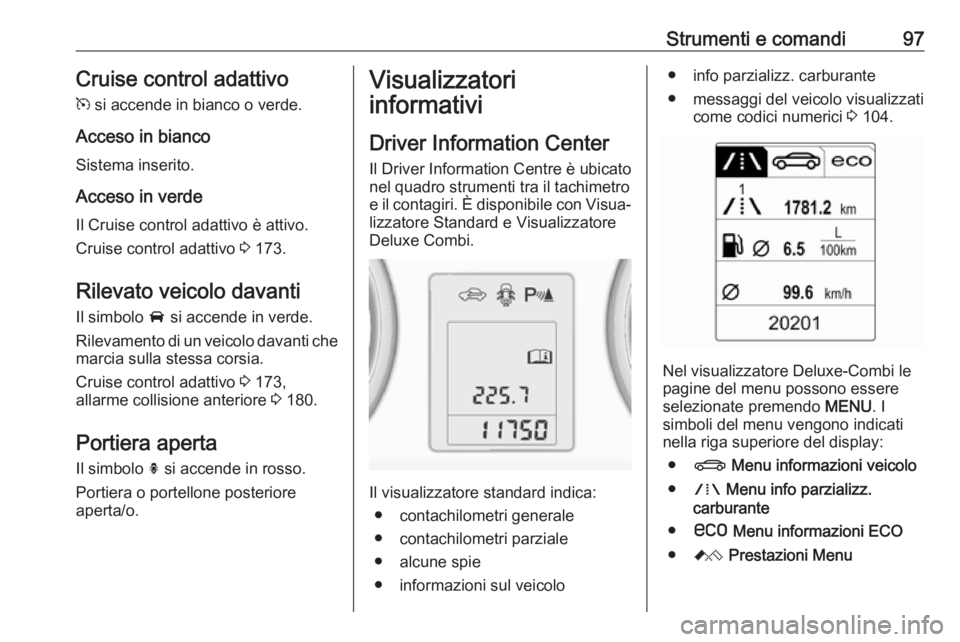

Strumenti e comandi97Cruise control adattivo
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.
Acceso in verde Il Cruise control adattivo è attivo.
Cruise control adattivo 3 173.
Rilevato veicolo davanti Il simbolo A si accende in verde.
Rilevamento di un veicolo davanti che
marcia sulla stessa corsia.
Cruise control adattivo 3 173,
allarme collisione anteriore 3 180.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center Il Driver Information Centre è ubicato
nel quadro strumenti tra il tachimetro
e il contagiri. È disponibile con Visua‐
lizzatore Standard e Visualizzatore
Deluxe Combi.
Il visualizzatore standard indica:
● contachilometri generale
● contachilometri parziale
● alcune spie
● informazioni sul veicolo
● info parzializz. carburante
● messaggi del veicolo visualizzati come codici numerici 3 104.
Nel visualizzatore Deluxe-Combi le
pagine del menu possono essere
selezionate premendo MENU. I
simboli del menu vengono indicati
nella riga superiore del display:
● X Menu informazioni veicolo
● W Menu info parzializz.
carburante
● s Menu informazioni ECO
● C Prestazioni Menu

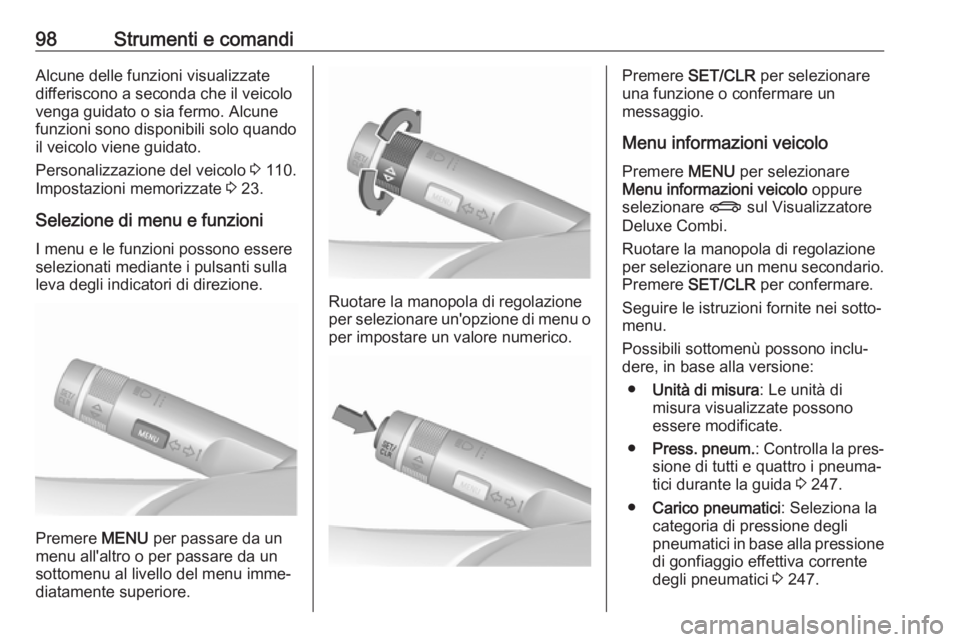

98Strumenti e comandiAlcune delle funzioni visualizzate
differiscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 110.
Impostazioni memorizzate 3 23.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o confermare un
messaggio.
Menu informazioni veicolo Premere MENU per selezionare
Menu informazioni veicolo oppure
selezionare X sul Visualizzatore
Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
Seguire le istruzioni fornite nei sotto‐
menu.
Possibili sottomenù possono inclu‐
dere, in base alla versione:
● Unità di misura : Le unità di
misura visualizzate possono essere modificate.
● Press. pneum. : Controlla la pres‐
sione di tutti e quattro i pneuma‐
tici durante la guida 3 247.
● Carico pneumatici : Seleziona la
categoria di pressione degli
pneumatici in base alla pressione di gonfiaggio effettiva corrente
degli pneumatici 3 247.

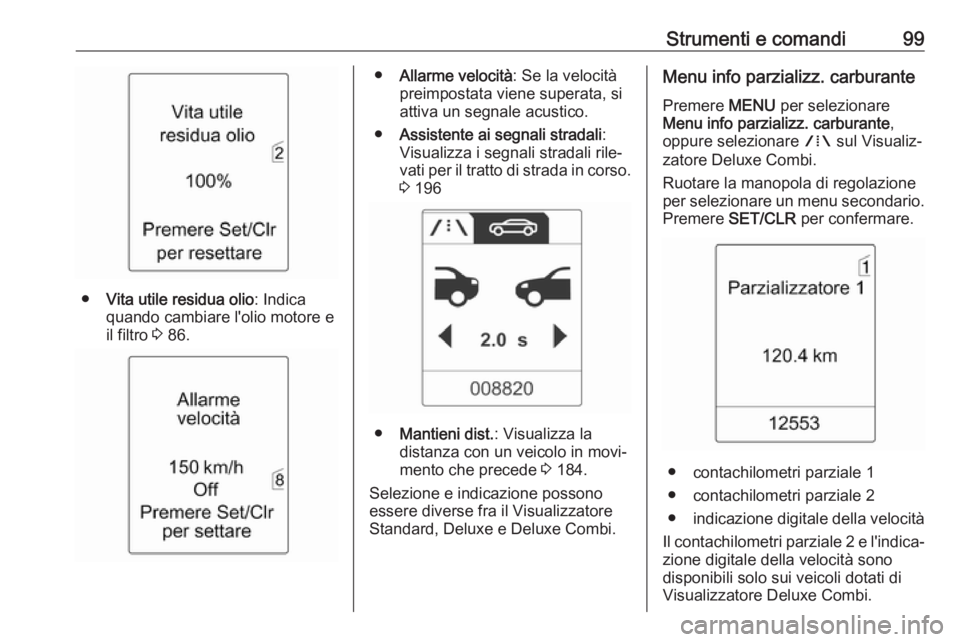

Strumenti e comandi99
●Vita utile residua olio : Indica
quando cambiare l'olio motore e
il filtro 3 86.
● Allarme velocità : Se la velocità
preimpostata viene superata, si
attiva un segnale acustico.
● Assistente ai segnali stradali :
Visualizza i segnali stradali rile‐
vati per il tratto di strada in corso.
3 196
● Mantieni dist. : Visualizza la
distanza con un veicolo in movi‐
mento che precede 3 184.
Selezione e indicazione possono
essere diverse fra il Visualizzatore
Standard, Deluxe e Deluxe Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante ,
oppure selezionare W sul Visualiz‐
zatore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
● contachilometri parziale 1
● contachilometri parziale 2
● indicazione digitale della velocità
Il contachilometri parziale 2 e l'indica‐ zione digitale della velocità sono
disponibili solo sui veicoli dotati di
Visualizzatore Deluxe Combi.

100Strumenti e comandiAzzerare il contachilometri parziale
premendo SET/CLR sulla leva degli
indicatori di direzione per alcuni
secondi o premendo la manopola di
reset tra il tachimetro e il Driver Infor‐ mation Center con l'accensione inse‐
rita.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono
essere diverse fra il Visualizzatore
Standard, Deluxe e Deluxe Combi.
Menu info parzializz./carburante,
computer di bordo 3 108.
Menu informazioni ECO Premere MENU per selezionare
s nella riga superiore del visualiz‐
zatore Deluxe-Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario.
Premere SET/CLR per confermare.I sottomenu sono:
●Indicazione cambio : La marcia
corrente appare dentro una frec‐
cia. La figura sopra riportata
consiglia di passare alla marcia
superiore per risparmiare carbu‐
rante.
Visualizzatore Eco index : Il
consumo di carburante del
momento viene indicato su un
display a segmento. Per una
guida economica adattare le
proprie caratteristiche di guida
per mantenere i segmenti pieni
nell'area Eco. Più segmenti sono
pieni, più alto è il consumo del
carburante. Contemporanea‐
mente viene indicato il valore di
consumo attuale.
● Utiliz. princip. : L'elenco dei prin‐
cipali consumatori confort attual‐
mente attivi viene visualizzato in
ordine decrescente. Viene indi‐
cato il potenziale di risparmio
carburante. Un consumatore
disattivo sparisce dall'elenco e il valore di consumo viene adat‐
tato.
In alcune condizioni sporadiche
di guida, il motore azionerà auto‐ maticamente il lunotto termico
per aumentare il carico del
motore. In questo caso, il lunotto
termico è indicato come uno dei

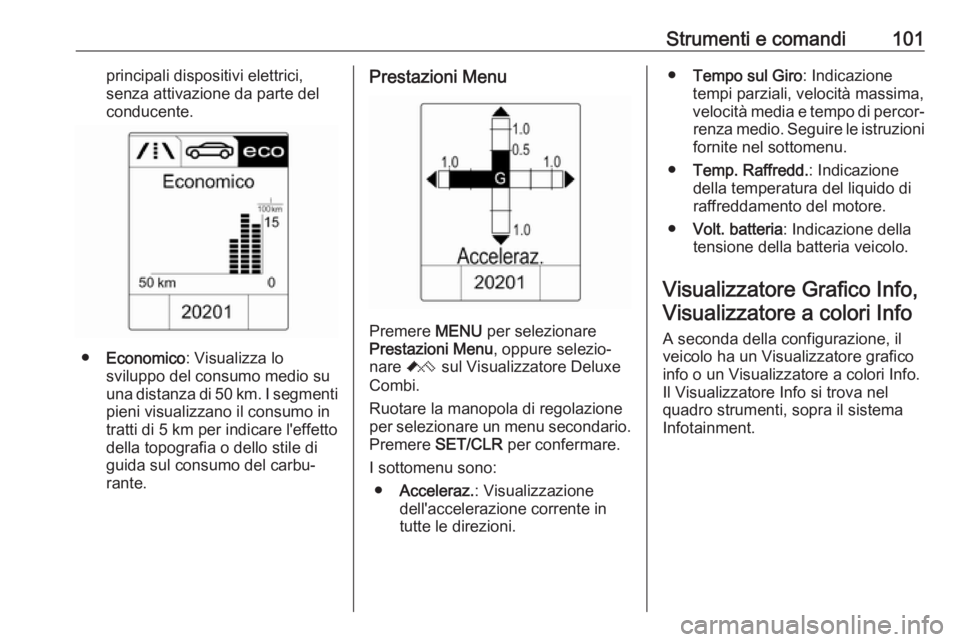

Strumenti e comandi101principali dispositivi elettrici,
senza attivazione da parte del
conducente.
● Economico : Visualizza lo
sviluppo del consumo medio su
una distanza di 50 km. I segmenti pieni visualizzano il consumo in
tratti di 5 km per indicare l'effetto
della topografia o dello stile di guida sul consumo del carbu‐rante.
Prestazioni Menu
Premere MENU per selezionare
Prestazioni Menu , oppure selezio‐
nare C sul Visualizzatore Deluxe
Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere SET/CLR per confermare.
I sottomenu sono: ● Acceleraz. : Visualizzazione
dell'accelerazione corrente in
tutte le direzioni.
● Tempo sul Giro : Indicazione
tempi parziali, velocità massima,
velocità media e tempo di percor‐ renza medio. Seguire le istruzioni
fornite nel sottomenu.
● Temp. Raffredd. : Indicazione
della temperatura del liquido di raffreddamento del motore.
● Volt. batteria : Indicazione della
tensione della batteria veicolo.
Visualizzatore Grafico Info, Visualizzatore a colori Info
A seconda della configurazione, il
veicolo ha un Visualizzatore grafico
info o un Visualizzatore a colori Info.
Il Visualizzatore Info si trova nel
quadro strumenti, sopra il sistema
Infotainment.

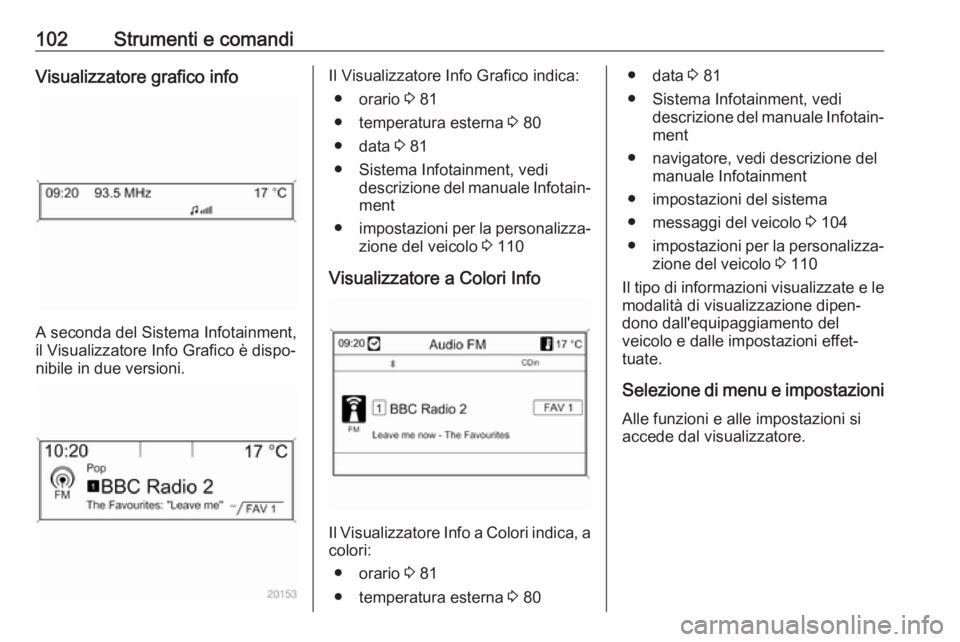

102Strumenti e comandiVisualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
● orario 3 81
● temperatura esterna 3 80
● data 3 81
● Sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● impostazioni per la personalizza‐
zione del veicolo 3 110
Visualizzatore a Colori Info
Il Visualizzatore Info a Colori indica, a colori:
● orario 3 81
● temperatura esterna 3 80
● data 3 81
● Sistema Infotainment, vedi descrizione del manuale Infotain‐
ment
● navigatore, vedi descrizione del manuale Infotainment
● impostazioni del sistema
● messaggi del veicolo 3 104
● impostazioni per la personalizza‐
zione del veicolo 3 110
Il tipo di informazioni visualizzate e le modalità di visualizzazione dipen‐dono dall'equipaggiamento del
veicolo e dalle impostazioni effet‐
tuate.
Selezione di menu e impostazioni Alle funzioni e alle impostazioni siaccede dal visualizzatore.
