2017 OPEL ASTRA J Manual de Instruções (in Portugues)

Bancos, sistemas de segurança63Sistemas de segurança
para crianças ISOFIX
Fixar aos suportes de montagem
ISOFIX os sistemas de segurança
para crianças ISOFIX aprovados
para o veículo. As posições
específicas do veículo para o sistema
de retenção ISOFIX ISOFIX para
crianças estão marcadas na tabela
com IL.
Suportes de montagem ISOFIX estão
indicados por uma etiqueta no apoio
das costas.
Sistemas de segurança
para crianças Top-Tether
Conforme o equipamento específico de cada país, o veículo pode ter doisou três olhais de fixação.
Sistemas de segurança para crianças
Top-Tether estão identificados com o
símbolo : para cadeirinha de
criança.
Na versão de três volumes, abrir a
portinhola do olhal de fixação
pretendido na zona de colocação,
atrás dos encostos de cabeça,
marcada com o símbolo da
cadeirinha de bebé.
Na versão de dois volumes, os olhais
de fixação encontram-se na parte de
trás dos bancos traseiros.
Além do acessório ISOFIX, fixar a fita
Top-Tether aos olhais do Sistema de
segurança para crianças Top-Tether.
A fita deve passar entre as duas
barras-guia do encosto de cabeça.
Os sistemas de retenção ISOFIX
para crianças com posições de
categoria universal estão marcados
na tabela com IUF.

64ArrumaçãoArrumaçãoCompartimentos de arrumação...64
Porta-luvas ................................ 64
Suporte para bebidas ................65
Arrumação na parte dianteira do veículo ...................................... 65
Compartimento de arrumação por baixo do banco ...................66
Compartimento de arrumação no apoio de braços ...................66
Compartimento de arrumação na consola central ....................67
Bagageira .................................... 68
Arrumação traseira ....................70
Cobertura da bagageira ............70
Cobertura do piso na bagageira ................................. 71
Olhais de fixação .......................72
Triângulo de pré-sinalização .....73
Kit de primeiros socorros ...........73
Sistema de bagageira de tejadi‐
lho ................................................ 74
Bagageira de tejadilho ...............74
Indicações de carregamento .......75Compartimentos de
arrumação9 Aviso
Não arrumar objectos pesados ou
objectos afiados nos
compartimentos de arrumação.
Se isso acontecer, a tampa do
compartimento de arrumação
pode abrir e os ocupantes do
veículo podem ficar feridos devido a os objectos serem projectados
no caso de uma travagem a fundo,
uma mudança de direcção súbita
ou um acidente.
Porta-luvas
O porta-luvas contém uma suporte
para canetas, um suporte para
moedas e um adaptador para as
porcas de bloqueio das rodas.
O porta-luvas deve estar fechado
durante a condução.

Arrumação65Suporte para bebidas
Os suportes para copos encontram-
-se na consola central.
Conforme a versão, os suportes para
bebidas encontram-se por baixo de
uma tampa na consola central.
Deslizar a cobertura para trás. É possível arrumar garrafas depois de
levantar a prateleira intermédia
3 67.
Suportes para bebidas adicionais
encontram-se no apoio de braços
traseiro. Rebater o apoio de braços.
Arrumação na parte
dianteira do veículo
Junto ao volante há um
compartimento para arrumação.

66ArrumaçãoCompartimento de
arrumação por baixo do banco
Premir o botão na reentrância e puxar a gaveta para fora. Carga máxima:3 kg. Para fechar, empurrar e
engatar.
Compartimento de
arrumação no apoio debraços
Arrumação por baixo do apoio
para os braços dianteiro
Premir botão para levantar o apoio de
braços. O apoio para os braços deve
encontrar-se o mais para trás
possível.
Arrumação no apoio para os
braços traseiro
Rebater o apoio para o braço e abrir
tampa.
Fechar a tampa antes de recolher o
apoio para o braço.

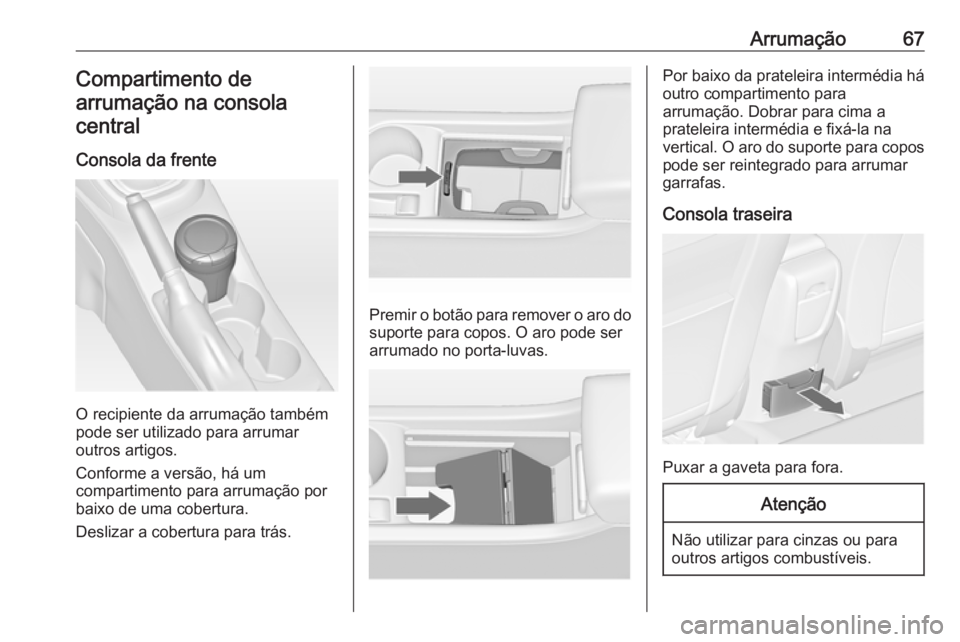

Arrumação67Compartimento de
arrumação na consola central
Consola da frente
O recipiente da arrumação também
pode ser utilizado para arrumar
outros artigos.
Conforme a versão, há um
compartimento para arrumação por baixo de uma cobertura.
Deslizar a cobertura para trás.
Premir o botão para remover o aro do suporte para copos. O aro pode serarrumado no porta-luvas.
Por baixo da prateleira intermédia há outro compartimento para
arrumação. Dobrar para cima a
prateleira intermédia e fixá-la na
vertical. O aro do suporte para copos
pode ser reintegrado para arrumar
garrafas.
Consola traseira
Puxar a gaveta para fora.
Atenção
Não utilizar para cinzas ou para outros artigos combustíveis.

68ArrumaçãoBagageiraOs encostos traseiros do banco estão
divididos em duas partes. Ambas
podem ser rebatidas.
Expansão da bagageira ● Apenas dois volumes de 3 portas: retirar a cobertura da
bagageira, se necessário.
● Manter a patilha premida para empurrar os encostos de cabeça
para abaixo 3 41.
● Dobrar para cima o apoio de braços.●Conduzir os cintos de segurança
pelos suportes laterais para
evitar que se danifiquem. Ao rebater os encostos dos bancos,
puxar os cintos de segurança ao
mesmo tempo.
● Puxar a alavanca de abertura num ou nos dois lados e rebater
os encostos sobre os assentos.
● Retirar o cinto de segurança da guia do encosto do banco e
colocá-lo atrás do retentor,
conforme se mostra na
ilustração.
Para levantar, levantar os encostos e
levá-los à posição vertical até ouvir
um som de encaixe.
Assegurar que os cintos de
segurança dos bancos exteriores são colocados nas corrediças dos cintos
correspondentes.
Os encostos estão correctamente
encaixados quando as marcas
vermelhas nos dois lados perto da alavanca de desengate deixam de se
ver.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A incorrecta

Arrumação69fixação dos encostos poderá
provocar ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
O cinto de segurança do banco do
meio pode ficar bloqueado se o apoio
das costas é levantado demasiado
depressa. Para desbloquear o
enrolador, empurrar ou puxar o cinto
de segurança aproximadamente
20 mm e soltá-lo.
Abrir a passagem no meio do
encosto do banco traseiro
● Rebater o apoio de braços traseiro.
● Puxar a pega e abrir a tampa.
Adequado para transportar objectos
compridos e estreitos.
Assegure-se que a tampa encaixa
depois de a colocar novamente no
sítio.A cobertura fechada pode ser
assegurada pelo lado do
compartimento de carga. Rodar o
botão 90°:
botão hori‐
zontal:cobertura segura
do lado do
habitáculobotão vertical:cobertura não
segura

70ArrumaçãoArrumação traseiraDois volumes de 3 portas
Premir ambos os botões e rebater a
cobertura.
Carga máxima: 0,5 kg.
Cobertura da bagageira Não colocar quaisquer objectos na
tampa.
Dois volumes de 3 portas
Remoção
Desengatar as correias de segurança
da porta da bagageira.
Levantar a cobertura na parte de trás e empurrá-la para cima na frente.
Retirar a tampa.
Se a cobertura regulável em altura
estiver montada na posição média ou
superior, a cobertura da bagageira
pode ser arrumada por baixo.
Cobertura regulável em altura
3 71.
Colocação
Encaixar a tampa nas calhas e
rebater para baixo. Fixar as correias
de fixação à porta da bagageira.
