2017 OPEL ASTRA J Manual de Instruções (in Portugues)

Instrumentos, elementos de manuseamento103traseiro aquecido para aumentar
a carga do motor. Neste caso, o
óculo traseiro aquecido é
indicado como um dos principais
consumidores, sem activação
por parte do condutor.

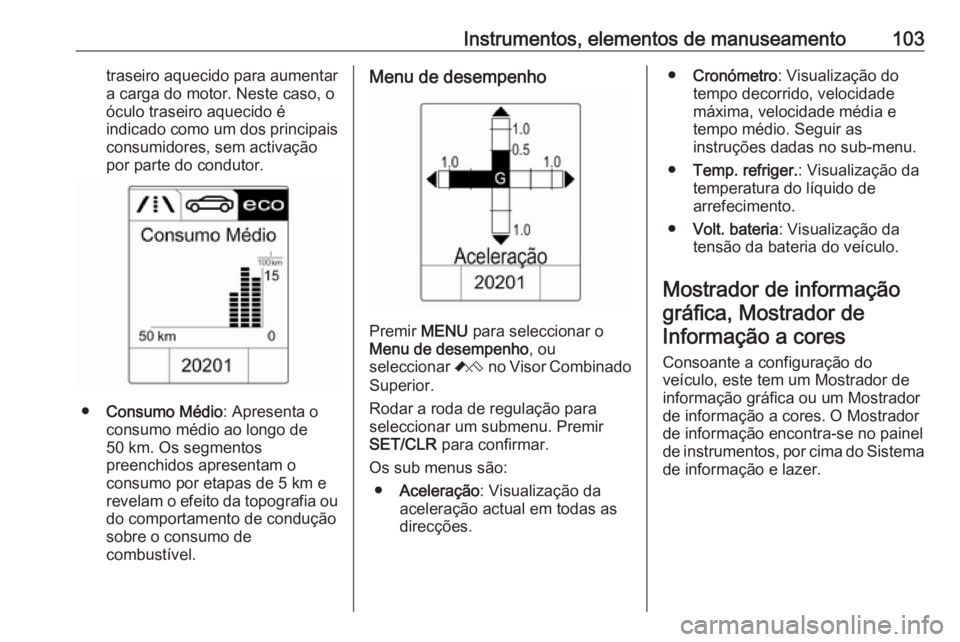

● Consumo Médio : Apresenta o
consumo médio ao longo de
50 km. Os segmentos
preenchidos apresentam o
consumo por etapas de 5 km e
revelam o efeito da topografia ou
do comportamento de condução
sobre o consumo de
combustível.
Menu de desempenho
Premir MENU para seleccionar o
Menu de desempenho , ou
seleccionar C no Visor Combinado
Superior.
Rodar a roda de regulação para
seleccionar um submenu. Premir
SET/CLR para confirmar.
Os sub menus são: ● Aceleração : Visualização da
aceleração actual em todas as
direcções.
● Cronómetro : Visualização do
tempo decorrido, velocidade máxima, velocidade média e
tempo médio. Seguir as
instruções dadas no sub-menu.
● Temp. refriger. : Visualização da
temperatura do líquido de
arrefecimento.
● Volt. bateria : Visualização da
tensão da bateria do veículo.
Mostrador de informação gráfica, Mostrador deInformação a cores
Consoante a configuração do
veículo, este tem um Mostrador de
informação gráfica ou um Mostrador
de informação a cores. O Mostrador
de informação encontra-se no painel
de instrumentos, por cima do Sistema
de informação e lazer.

104Instrumentos, elementos de manuseamentoMostrador de informação gráfica
Conforme o sistema de informação elazer o Visor de Informação Gráfica
está disponível em duas versões.
Visor de Informação Gráfica indica:
● hora 3 82
● temperatura exterior 3 82
● data 3 82
● sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● configurações para personalização do veículo
3 112
Mostrador de informação a coresO Mostrador de informação a cores
indica:
● hora 3 82
● temperatura exterior 3 82
● data 3 82
● sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● navegação, consultar descrição no Manual de informação e lazer
● configurações do sistema
● mensagens do veículo 3 106
● configurações para personalização do veículo
3 112
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.
Selecionar menus e definições
O acesso aos menus e configurações
é feito através do visor.

Instrumentos, elementos de manuseamento105
As selecções são feitas através:● dos menus
● botões de função e de mau funcionamento do sistema de
informação e lazer
Selecionar utilizando o sistema de
informação e lazer
Seleccione uma função através dos
botões de estado do sistema de
informação e lazer. É apresentado o
menu da função seleccionada.
O botão multifunções é utilizado para seleccionar um item e para confirmar.
Botão multifunções
O botão multifunções é o elemento de comando central para os menus:
Rodar
● para destacar uma opção do menu
● para definir um valor numérico ou
para visualizar uma opção de
menu
Pressionar (o anel exterior) ● para selecionar ou ativar a opção
em destaque
● para confirmar um valor definido ● para activar/desactivar uma função do sistema
BACK
Premir BACK para:
● sair de um menu sem alterar as definições
● voltar de um sub menu para um menu de nível superior
● apagar o último carácter numa sequência de caracteres
Premir continuamente o BACK
durante alguns segundos para
apagar toda a entrada.
Personalização do veículo 3 112.
Configurações memorizadas 3 24.

106Instrumentos, elementos de manuseamentoComando do Smartphone
O comando do Smartphone permite
que um smartphone aceda aos dados
do veículo através de uma ligação
WLAN ou Bluetooth. Estes dados
podem depois ser visualizados e
analisados no smartphone.Mensagens de falha
As mensagens são indicadas
sobretudo no Centro de Informação
do Condutor, em alguns casos
juntamente com um aviso e um sinal
acústico.
Premir SET/CLR , MENU ou rodar a
roda de regulação para confirmar
uma mensagem.
Mensagens do veículo no
Mostrador Médio
As mensagens do veículo são
visualizadas como números de
código.
N.ºMensagem do veículo2Nenhum radiotelecomando
detetado, carregar no pedal da
embraiagem para ligar nova‐
mente4Ar Condicionado Desligado5Roda da direcção trancada

Instrumentos, elementos de manuseamento107N.ºMensagem do veículo6Carregar no pedal do travão
para soltar o travão de mão
eléctrico7Rodar o volante, desligar a
ignição e em seguida ligar9Rodar o volante, ligar nova‐
mente o motor12Veículo com excesso de carga13Compressor sobre-aquecido15Avaria na luz do travão, com
montagem alta central16Avaria na luz dos travões17Avaria no nivelamento dos
faróis18Avaria médios esquerda19Avaria farol nevoeiro traseiro20Avaria médios direita21Avaria da luz lateral esquerda22Avaria da luz lateral direitaN.ºMensagem do veículo23Avaria farol de marcha-atrás24Avaria luz placa da matrícula25Avaria no sinal de mudança de
direcção dianteiro esquerdo26Avaria no sinal de mudança de
direcção traseiro esquerdo27Avaria no sinal de mudança de
direcção dianteiro direito28Avaria no sinal de mudança de
direcção traseiro direito29Verificar farol travão reboque30Verificar farol de marcha-atrás
do reboque31Verificar sinal de mudança de
direcção esquerdo do reboque32Verificar sinal de mudança de
direcção direito do reboque33Verificar farol de nevoeiro
traseiro reboqueN.ºMensagem do veículo34Verificar farol de traseiro
reboque35Substituir pilha comando à
distância rádio48Limpar sistema de aviso de
ângulo morto49Aviso de pista de arranque não
disponível53Apertar a tampa do tubo de
enchimento de combustível54Água no filtro do combustível
diesel55O filtro de partículas diesel está
cheio 3 15856Desequilíbrio pressão pneus
eixo dianteiro57Desequilíbrio pressão pneus
eixo traseiro58Pneus sem sensores TPMS
detectados

108Instrumentos, elementos de manuseamentoN.ºMensagem do veículo59Abrir e em seguida fechar a
janela do condutor60Abrir e em seguida fechar a
janela do passageiro dianteiro61Abrir e em seguida fechar a
janela esquerda traseira62Abrir e em seguida fechar a
janela direita traseira65Tentativa de roubo66Serviço do sistema de alarme
antirroubo67Serviço fecho roda direcção68Serviço direcção assistida69Serviço sistema de suspensão70Serviço sistema de controlo de
nível71Serviço eixo traseiro74Serviço AFL75Serviço de ar condicionadoN.ºMensagem do veículo76Fazer manutenção ao sistema
de aviso de ângulo morto77Serviço aviso pista de arranque79Atestar com óleo do motor81Serviço Cx Velocidades82Mudar em breve óleo motor83Serviço controlo vel cruz adap‐
tativo84Potência Motor reduzida89Efectuar assistência no veículo
em breve94Engatar a posição de estacio‐
namento antes de sair95Serviço airbag128Capot aberto134Falha da assistência de esta‐
cionamento, limpar pára-
-choques136Realizar serviço da assistência
de estacionamentoN.ºMensagem do veículo145Verificar nível do líquido limpa-
-vidros174Bateria fraca do veículo258Sensores de estacionamento
desligados
Mensagens de falha do veículo
no Mostrador Combinado
Avançado
As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.

Instrumentos, elementos de manuseamento109Mensagens do veículo no Visor
Cromático de Informação
Algumas mensagens importantes
são apresentadas adicionalmente no
Visor Cromático de Informação.
Pressionar o botão multifunções para
confirmar uma mensagem. Algumas
mensagens só são apresentadas
durante alguns segundos.
Sinais sonoros de aviso
Ao pôr o motor a trabalhar ou
durante a condução
Apenas um sinal sonoro de aviso
será emitido de cada vez.
O sinal sonoro de aviso de cintos não
colocados tem prioridade sobre
qualquer outro sinal sonoro de aviso.
● Se o cinto de segurança não estiver apertado.
● Se uma das portas ou a porta da
retaguarda não estiver bem
fechada aquando do início da
marcha.● Se se exceder determinada velocidade com o travão de mão
accionado.
● Se uma velocidade programada for ultrapassada.
● Se uma mensagem de aviso ou um código de aviso surgir no
Centro de Informação do
Condutor.
● Se o apoio no estacionamento detectar um objecto.
● Se ocorrer uma mudança de faixa involuntária.
● Se o filtro de partículas diesel tiver atingido o nível de filtragem
máximo.
Quando o veículo está
estacionado e/ou a porta do
condutor for aberta
● Com as luzes exteriores acesas.
Durante um Autostop ● Se a porta do condutor estiver aberta.Tensão da bateria
Quando a tensão da bateria do
veículo está baixa, uma mensagem de aviso ou um código 174 de aviso
é apresentado no Centro de
Informação do Condutor.
1. Desligar imediatamente os consumidores eléctricos que não
sejam necessários para uma
condução segura, por exemplo, o
aquecimento do banco, o
desembaciador do óculo traseiro
ou outros consumidores principais.
2. Carregar a bateria do veículo conduzindo continuamente
durante algum tempo ou
utilizando um dispositivo de
carregamento.
A mensagem de aviso ou o código de aviso desaparecerá depois de o
motor ter sido ligado duas vezes
consecutivas sem quebra de tensão.
Se a bateria do veículo não puder ser recarregada, mandar corrigir a causa
da avaria numa oficina.

110Instrumentos, elementos de manuseamentoConta-quilómetros
parcial
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção
3 99.
Premir MENU para seleccionar o
Contador/ combust menu inform , ou
seleccionar W no Visor Combinado
Superior.
Contador/ combust menu inform no
Mostrador Combinado Avançado
Rodar a roda de regulação para
seleccionar os submenus:● conta-quilómetros parcial 1
● consumo médio 1
● velocidade média 1
● conta-quilómetros parcial 2
● consumo médio 2
● velocidade média 2
