Conservação do veículo263Algumas versões têm painéis da
embaladeira com pontos para
colocação do macaco cobertos:
primeiro que tudo, puxe e retire a
cobertura no respectivo ponto de
colocação do macaco.
4. Dois volumes de 3 portas e três
volumes de 4 portas,
variantes 1a, 1b e 3 do macaco
3 248:
Regular o macaco para a altura
necessária. Colocá-lo directamente por baixo do ponto
de elevação, de maneira que não
escorregue.
Montar a manivela do macaco e
com este correctamente alinhado
rodar a manivela até que a roda
fique no ar.
5. Desapertar os parafusos das rodas.
6. Substituir a roda. Roda sobresselente 3 264.
7. Apertar os parafusos da roda.
8. Baixe o veículo e retire o macaco.
9. Colocar a chave de rodas assegurando que fica bem
colocada e apertar cada parafuso em sequência cruzada. Apertar
ao binário de 140 Nm.
10. Alinhar o orifício da válvula no tampão da roda com a válvula do
pneu, antes de colocar.
Colocar as tampas dos parafusos
das rodas.
Montar a tampa central nas jantes
de liga.
11. Monte a cobertura no ponto de colocação do macaco nas
versões com painéis de
embaladeira.
12. Guardar a roda substituída 3 264, as ferramentas do veículo
3 248 e o adaptador para as
porcas de bloqueio das rodas
3 64.
13. Verificar a pressão do pneu montado e o binário de aperto dasporcas da roda assim que
possível.
Substituir ou reparar o pneu
danificado o mais depressa possível.

264Conservação do veículoPontos de elevação com macaco
Posição do braço traseiro da
plataforma de elevação centrada sob
a reentrância da embaladeira.
Posicionar o braço dianteiro da
plataforma de elevação na
substrutura.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez
de possuírem uma roda
sobresselente.
Se for montada uma roda
sobresselente que seja diferente das
outras rodas, esta roda poderá ser
classificada como roda
sobresselente temporária e aplicar-
-se os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.
A roda sobresselente tem sempre
uma jante em aço.Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente está na
bagageira debaixo do tapete do chão. É fixa com uma porca de orelhas.
Para a retirar: 1. Abrir a cobertura do piso.

Conservação do veículo265
2. Apenas dois volumes de3 portas: retirar a arrumação
traseira premindo ambos os
botões. Dobre a cobertura para
baixo e extraia a arrumação no
sentido ascendente.
3. A roda sobresselente está fixa com uma porca de orelhas. Soltar
a porca, remover o cone (apenas
dois volumes de 3 portas) para
retirar a roda sobresselente.
Por baixo da roda sobresselente
encontra-se a caixa com as
ferramentas do veículo.
4. Quando, depois de substituir uma
roda, não é colocada outra na
cavidade da roda sobresselente,
fixe a caixa das ferramentas
apertando a porca de orelhas e
feche a cobertura do piso.
Arrumar uma roda de tamanho
normal danificada na bagageira,
modelo de dois volumes de
3 portas
A cavidade da roda sobresselentenão está concebida para outros
tamanhos de pneus para além dos
tamanhos de rodas sobresselentes.
Uma roda danificada de tamanho
normal tem de ser arrumada na
bagageira e fixa com uma cinta.
Ferramentas do veículo 3 248. Para
fixar a roda:
1. Colocar a roda voltada para cima junto a uma das laterais dabagageira.
2. Passar a extremidade da cinta com laçada pelo olhal dianteiro do
lado adequado.
3. Passar a extremidade da cinta com laçada pelo olhal e puxar atéque a cinta esteja bem fixa no
olhal.

266Conservação do veículo
4.Inserir a cinta pelos raios da jante,
conforme se mostra na figura.
5. Instalar o gancho no olhal traseiro.
6. Apertar a cinta e fixá-la com a fivela.
9 Perigo
Conduza sempre com os
encostos dos bancos traseiros
dobrados para cima e engatados
quando guardar uma roda de
tamanho normal na bagageira.
Arrumar a roda de tamanho
normal danificada na cavidade da roda sobresselente, três volumes
de 4 portasVeículos equipados com uma roda
sobresselente clássica:
Uma roda danificada de tamanho
normal tem de ser arrumada com o exterior virado para cima na cavidade
da roda sobresselente e presa com a porca de orelhas.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Veículos equipados com uma roda
sobresselente temporária:
Fixar uma roda de tamanho normal
danificada voltada para cima com a
porca de orelhas na cavidade da roda sobresselente depois de trocar operno de rosca por um perno de
extensão, colocado no saco de
ferramentas 3 248. Substituir o
perno:
1. Colocar a chave hexagonal da chave de rodas certificando-se
que encaixa no parafuso com
segurança.
2. Rodar a chave de rodas para a esquerda para soltar o parafuso.
Retirar o parafuso.

Conservação do veículo2673. Retirar o perno de extensão dosaco de ferramentas 3 248 e
aparafusá-lo levemente com a
chave sextavada da chave de
rodas.
4. Guardar a caixa de ferramentas e
a roda danificada com a face
voltada para cima na cavidade da roda sobresselente e fixá-la
rodando a porca de orelhas para
a direita no perno.
A cobertura do piso pode ser
colocada sobre a roda saliente.
Substituir o perno de extensão pelo
perno curto antes de colocar a roda sobresselente temporária na
cavidade depois de renovar ou
reparar a roda avariada.
Arrumação da roda
sobresselente de novo na
cavidade depois de reinstalar a
roda danificada
1. Abrir a cobertura do piso, soltar e retirar a porca de orelhas.
Apenas dois volumes de
3 portas: abrir a cobertura do piso, retirar a arrumação traseira, soltare retirar a porca de orelhas e o
cone.
2. Apenas três volumes de 4 portas com roda sobresselentetemporária: substituir o perno de
extensão pelo perno curto
utilizando a chave sextavada da
chave de rodas.
3. Colocar as ferramentas na caixa de ferramentas ou no saco das
ferramentas 3 248.
4. Colocar a roda sobresselente voltada para cima na cavidade daroda e fixá-la apertando a porca
de orelhas.
Apenas dois volumes de
3 portas: posicionar o cone
excêntrico na reentrância da roda sobresselente antes de apertar a
porca de orelhas.
5. Fechar a cobertura do piso e inserir a arrumação traseira
(apenas dois volumes de
3 portas).
9 Aviso
Arrumar um macaco, uma roda ou
outro equipamento na bagageira
pode provocar ferimentos se não
estiverem corretamente fixados.

268Conservação do veículoNuma paragem súbita ou colisão,
qualquer equipamento solto pode
atingir alguém.
Arrumar sempre o macaco e as
ferramentas nos respectivos
compartimentos de arrumação e
prendê-los firmemente.
Uma roda danificada colocada na
bagageira deve ser sempre fixa
com a cinta.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se furar um pneu na parte de trás do
veículo enquanto reboca outro
veículo, montar a roda sobresselente temporária na frente e um pneu
normal na traseira.
Correntes para pneus 3 257.
Roda sobresselente com pneu
direccional
Montar pneus direccionar de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
O indicado a seguir aplica-se a pneus montados contra a direcção de
condução:
● A condução pode ser afectada. Mande substituir ou reparar o
pneu com defeito logo que
possível e use-o em vez da roda
sobresselente.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.Auxílio de arranque
Não proceder ao arranque com
carregador de carga rápida.
Um veículo com uma bateria
descarregada pode ser posto a
trabalhar com cabos auxiliares de
arranque e com a bateria de outro
veículo.9 Aviso
Ter muito cuidado ao proceder ao
arranque com cabos auxiliares de
arranque. O incumprimento das instruções que se seguem podecausar lesões ou danos devido à
explosão da bateria ou danos nos sistemas eléctricos de ambos os
veículos.
9 Aviso
Evitar o contacto da bateria com
os olhos, pele, tecidos e
superfícies pintadas. O líquido

Conservação do veículo269contém ácido sulfúrico que pode
provocar ferimentos e danos no
caso de contacto directo.
● Nunca expor a bateria do veículo
a chamas nuas ou faíscas.
● Uma bateria do veículo descarregada pode congelar à
temperatura de 0 °C.
Descongelar a bateria congelada do veículo antes de ligar os
cabos auxiliares de arranque.
● Ao manusear uma bateria de veículo, utilizar óculos e
vestuário de protecção.
● Utilizar uma bateria auxiliar do veículo com a mesma tensão
(12 volts). A respectiva
capacidade (Ah) não deve ser
muito inferior à da bateria do
veículo descarregada.
● Utilizar cabos auxiliares de arranque com terminais isolados
e uma secção transversal de
pelo menos 16 mm 2
(25 mm 2
para motores a diesel).
● Não desligar a bateria descarregada do veículo.
● Desligar todos os consumidoreseléctricos desnecessários.
● Não se inclinar sobre a bateria do
veículo durante o arranque com
cabos auxiliares.
● Não permitir que os terminais de um dos cabos entre em contacto
com os do outro cabo.
● Os veículos não devem tocar um
no outro durante o processo de
arranque com cabos auxiliares.
● Aplicar o travão de mão, colocar a caixa de velocidades em pontomorto e a caixa automática e P.
● Abrir as tampas de protecção dos terminais positivos de ambas
as baterias do veículo.
Ordem de ligação dos cabos:
1. Ligar o cabo vermelho ao terminal
positivo da bateria auxiliar do
veículo.
2. Ligar a outra extremidade do cabo
vermelho ao terminal positivo dabateria do veículo descarregada.
3. Ligar o cabo preto ao terminal negativo da bateria auxiliar do
veículo.
4. Ligar a outra extremidade do cabo
preto ao ponto de massa do
veículo, como por exemplo bloco
do motor ou parafuso do apoio do motor. Ligar o mais afastado

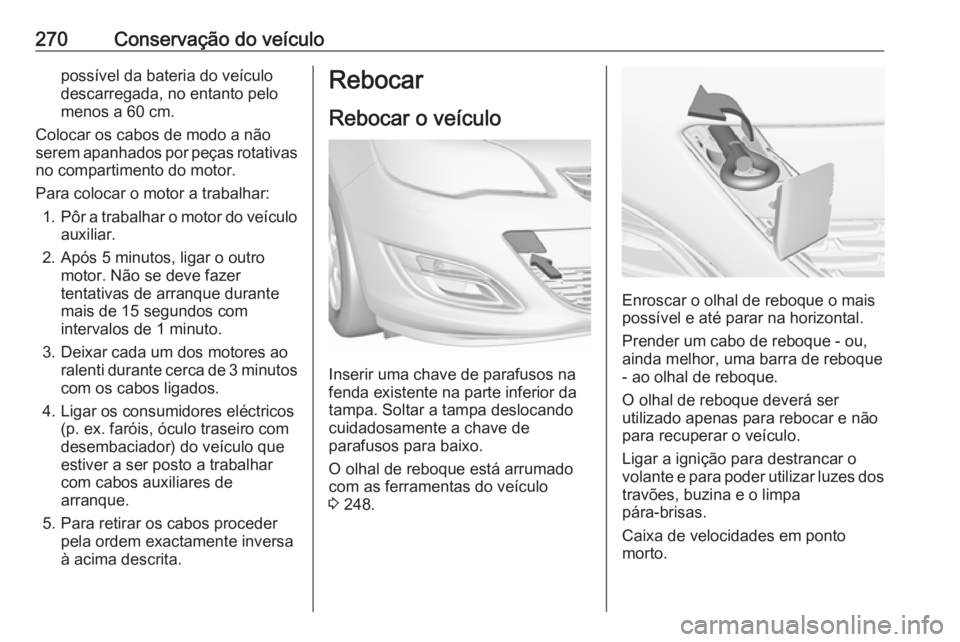

270Conservação do veículopossível da bateria do veículo
descarregada, no entanto pelo
menos a 60 cm.
Colocar os cabos de modo a não
serem apanhados por peças rotativas
no compartimento do motor.
Para colocar o motor a trabalhar: 1. Pôr a trabalhar o motor do veículo
auxiliar.
2. Após 5 minutos, ligar o outro motor. Não se deve fazertentativas de arranque durante
mais de 15 segundos com
intervalos de 1 minuto.
3. Deixar cada um dos motores ao ralenti durante cerca de 3 minutoscom os cabos ligados.
4. Ligar os consumidores eléctricos (p. ex. faróis, óculo traseiro com
desembaciador) do veículo que
estiver a ser posto a trabalhar
com cabos auxiliares de
arranque.
5. Para retirar os cabos proceder pela ordem exactamente inversa
à acima descrita.Rebocar
Rebocar o veículo
Inserir uma chave de parafusos na
fenda existente na parte inferior da
tampa. Soltar a tampa deslocando
cuidadosamente a chave de
parafusos para baixo.
O olhal de reboque está arrumado
com as ferramentas do veículo
3 248.
Enroscar o olhal de reboque o mais
possível e até parar na horizontal.
Prender um cabo de reboque - ou,
ainda melhor, uma barra de reboque - ao olhal de reboque.
O olhal de reboque deverá ser
utilizado apenas para rebocar e não
para recuperar o veículo.
Ligar a ignição para destrancar o
volante e para poder utilizar luzes dos
travões, buzina e o limpa
pára-brisas.
Caixa de velocidades em ponto
morto.
