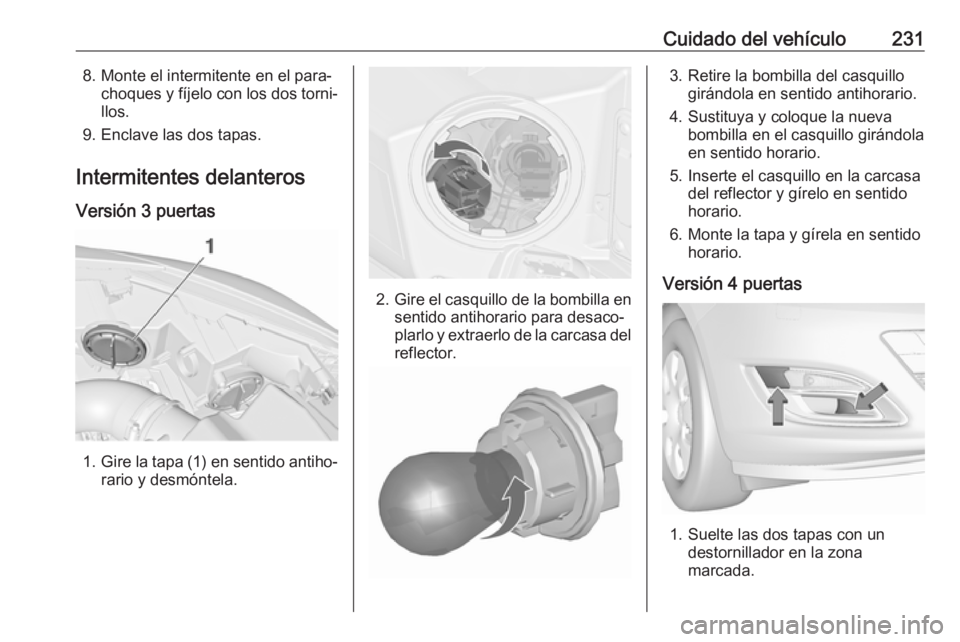

Cuidado del vehículo2318. Monte el intermitente en el para‐choques y fíjelo con los dos torni‐llos.
9. Enclave las dos tapas.
Intermitentes delanteros
Versión 3 puertas
1. Gire la tapa (1) en sentido antiho‐
rario y desmóntela.
2. Gire el casquillo de la bombilla en
sentido antihorario para desaco‐
plarlo y extraerlo de la carcasa del reflector.
3. Retire la bombilla del casquillo girándola en sentido antihorario.
4. Sustituya y coloque la nueva bombilla en el casquillo girándola
en sentido horario.
5. Inserte el casquillo en la carcasa del reflector y gírelo en sentido
horario.
6. Monte la tapa y gírela en sentido horario.
Versión 4 puertas
1. Suelte las dos tapas con un destornillador en la zona
marcada.

232Cuidado del vehículo
2. Desenrosque los dos tornillos ydesmonte el grupo óptico del
parachoques.
3. Desacople el casquillo de la bombilla de la carcasa del reflec‐tor presionando sobre las dos
lengüetas de sujeción.
4. Desenclave el conector del casquillo de la bombilla pulsando
sobre la lengüeta de sujeción.
5. Desmonte y sustituya el casquillo con la bombilla.
6. Inserte el casquillo de la bombilla en la carcasa del reflector y
enchufe el conector.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Enclave las dos tapas.
Versión de 4 puertas con
parachoques delantero Sport/GSi
Se puede acceder a las bombillas
desde debajo del vehículo.
1. Suelte la lengüeta flexible de contacto y luego muévala hacia
atrás.
2. Extraiga el casquillo con la bombi‐
lla de la carcasa del reflector.

Cuidado del vehículo233
3. Separe el casquillo del conectorpresionando el saliente de fija‐
ción.
4. Desmonte y sustituya el casquillo con la bombilla.
5. Fije el conector.
6. Inserte el casquillo de la bombilla en la carcasa del reflector.
7. Bascule el clip elástico hacia delante y enclávelo.
Luces traseras
Versión 3 puertas
1. Suelte la tapa en el lado corres‐ pondiente y desmóntela.
2. Desde el interior, desenrosqueambas tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Desenchufe el conector del porta‐
lámparas.

234Cuidado del vehículo
5. Desmonte el portalámparasgirándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
Versión con diodo luminoso
(LED)
Sólo se puede cambiar la bombi‐
lla del intermitente ( 2).
6. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Conecte el enchufe en el grupo óptico. Monte
el grupo óptico con los pasadores
de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Cierre y enclave
la tapa.
Grupo óptico del portón trasero
1. Abra el portón trasero y desmonte
las tapas en el lado correspon‐
diente.
2. Desenrosque los tres tornillos.
3. Desmonte el grupo óptico trasero del portón trasero.
4. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), dependiendo del lado.
Versión con diodo luminoso
(LED)
Sólo pueden sustituirse el piloto
antiniebla o la luz de marcha atrás ( 2 ), dependiendo del lado del
vehículo.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Monte el grupo
óptico trasero en el portón trasero
y apriete los tornillos. Acople
todas las tapas.

Cuidado del vehículo235Versión 4 puertas
1.Desmonte la tapa del lado corres‐
pondiente.
2. Desde el interior, desenrosque las dos tuercas de plástico con la
mano.
3. Extraiga cuidadosamente el grupo óptico trasero de los aloja‐
mientos y desmóntelo. Asegúrese
de que el conducto de cables
permanezca en su posición.
4. Desenchufe el conector del porta‐
lámparas.
5. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera / luz de freno ( 1)
Intermitente ( 2)
6. Inserte el portalámparas y gírelo en sentido horario. Conecte el
enchufe del cableado. Monte el
grupo óptico con los pasadores
de sujeción en los huecos de la
carrocería de vehículo y apriete
las tuercas de fijación de plástico
desde el interior del comparti‐
mento de carga. Coloque la tapa.

236Cuidado del vehículoGrupo óptico del portón trasero
1.Abra el portón trasero y desmonte
la tapa en el lado correspon‐
diente.
2. Desmonte el portalámparas girándolo; para sustituir la bombi‐
lla, extráigala o presione ligera‐
mente sobre ella en el casquillo y
gírela en sentido antihorario:
Luz trasera ( 1)
Piloto antiniebla / luz de marcha
atrás ( 2), en función del lado del
vehículo.
3. Inserte el portalámparas y gírelo en sentido horario. Coloque la
tapa.Intermitentes laterales
Versión 3 puertas
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.

Cuidado del vehículo237
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Versión 4 puertas
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.

238Cuidado del vehículo4. Inserte el portalámparas y gíreloen sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hendi‐
dura de la cubierta, presione a un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas delgrupo óptico girándolo en sentido
antihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Iluminación interior Luz de cortesía, luces de lectura Haga cambiar las bombillas en un
taller.
Luz del compartimento de carga Haga cambiar las bombillas en un
taller.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un
taller.
