2017 OPEL ADAM Gebruikershandleiding (in Dutch)

Verzorging van de auto183

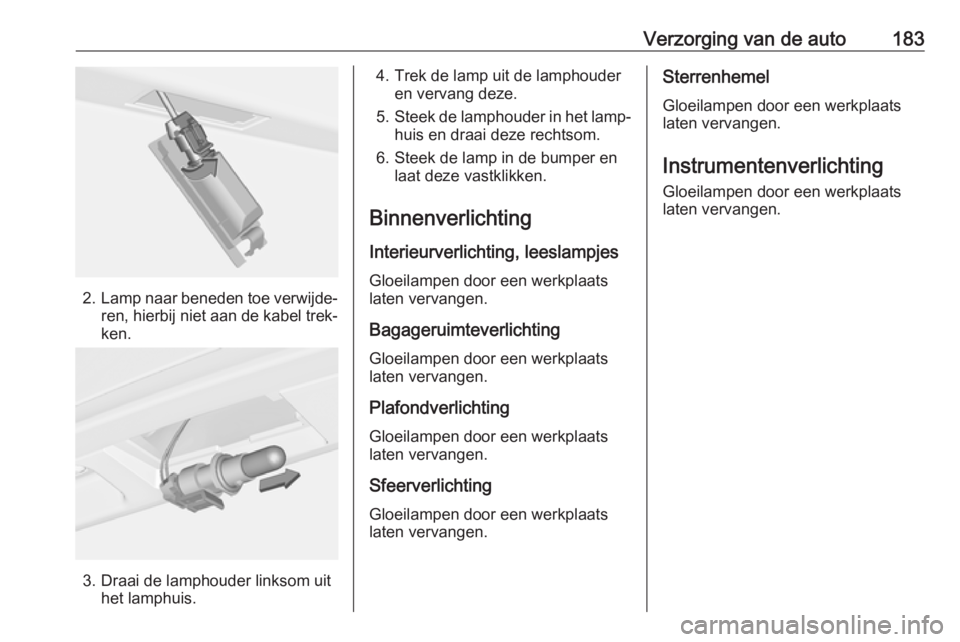

2.Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit het lamphuis.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in het lamp‐
huis en draai deze rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Binnenverlichting Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats
laten vervangen.
Bagageruimteverlichting
Gloeilampen door een werkplaats
laten vervangen.
Plafondverlichting
Gloeilampen door een werkplaats
laten vervangen.
Sfeerverlichting
Gloeilampen door een werkplaats
laten vervangen.Sterrenhemel
Gloeilampen door een werkplaats
laten vervangen.
Instrumentenverlichting
Gloeilampen door een werkplaats
laten vervangen.

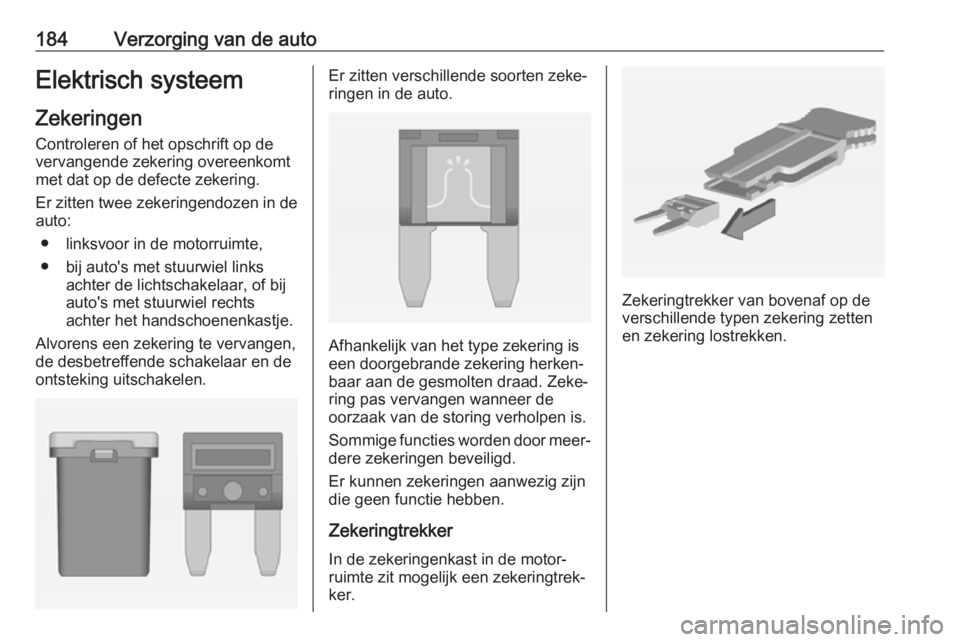

184Verzorging van de autoElektrisch systeemZekeringen Controleren of het opschrift op de
vervangende zekering overeenkomt
met dat op de defecte zekering.
Er zitten twee zekeringendozen in de
auto:
● linksvoor in de motorruimte,
● bij auto's met stuurwiel links achter de lichtschakelaar, of bij
auto's met stuurwiel rechts
achter het handschoenenkastje.
Alvorens een zekering te vervangen, de desbetreffende schakelaar en de
ontsteking uitschakelen.Er zitten verschillende soorten zeke‐
ringen in de auto.
Afhankelijk van het type zekering is
een doorgebrande zekering herken‐
baar aan de gesmolten draad. Zeke‐
ring pas vervangen wanneer de
oorzaak van de storing verholpen is.
Sommige functies worden door meer‐ dere zekeringen beveiligd.
Er kunnen zekeringen aanwezig zijn
die geen functie hebben.
Zekeringtrekker
In de zekeringenkast in de motor‐
ruimte zit mogelijk een zekeringtrek‐
ker.
Zekeringtrekker van bovenaf op de
verschillende typen zekering zetten
en zekering lostrekken.

Verzorging van de auto185Zekeringenkast inmotorruimte
De zekeringenkast zit linksvoor in de
motorruimte.
Klik de klep los en klap deze geheel
omhoog. Haal de klep recht omhoog
eraf.
Nr.Stroomkring1–2Schakelaar buitenspiegel3Carrosserieregelmodule4Inklapbaar zonnedak/chassisre‐
gelmodule5ABS6Dagrijlicht links7–8Carrosserieregelmodule9Accusensor10Koplamphoogteregeling/TPMS/
inklapbaar zonnedak11Achterruitenwisser12Ruitverwarming13Dagrijlicht rechts14Spiegelverwarming15–16Chassisregelmodule/LPG-
systeem17Binnenspiegel18Motorregelmodule

186Verzorging van de autoNr.Stroomkring19Brandstofpomp20–21Bobine22–23Inspuitsysteem24Ruitensproeier25Verlichtingsysteem26Motorregelmodule27–28Motorregelmodule29Motorregelmodule30–31Koplamp links32Koplamp rechts33Motorregelmodule34Claxon35Koppeling36–Nr.Stroomkring1ABS-pomp2Ruitenwisser voor3Aanjager4Instrumentenpaneel5–6–7Elektrische vacuümpomp8Koelventilator laag9Koelventilator hoog10Koelventilator/elektrische vacu‐
ümpomp11Startmotor
Klik na het vervangen van doorge‐
brande zekeringen het deksel van het
zekeringenkastje weer vast.
Wanneer u het deksel van het zeke‐
ringenkastje niet goed sluit, kan een
storing optreden.

Verzorging van de auto187Zekeringenkast
instrumentenpaneel
De zekeringenkast zit achter de licht‐ schakelaar in het instrumentenpa‐
neel.
Pak de handgreep vast en trek de
lichtschakelaar omlaag.
Nr.Stroomkring1–2–3Elektrische ruitbedieningNr.Stroomkring4Spanningsomvormer5Carrosserieregelmodule 16Carrosserieregelmodule 27Carrosserieregelmodule 38Carrosserieregelmodule 49Carrosserieregelmodule 510Carrosserieregelmodule 611Carrosserieregelmodule 712Carrosserieregelmodule 813–14Achterklep15Diagnosestekker16Datalinkverbinding17Ontsteking18Airconditioning19Audioversterker20Parkeerhulp21Remschakelaar22Audiosysteem23Display

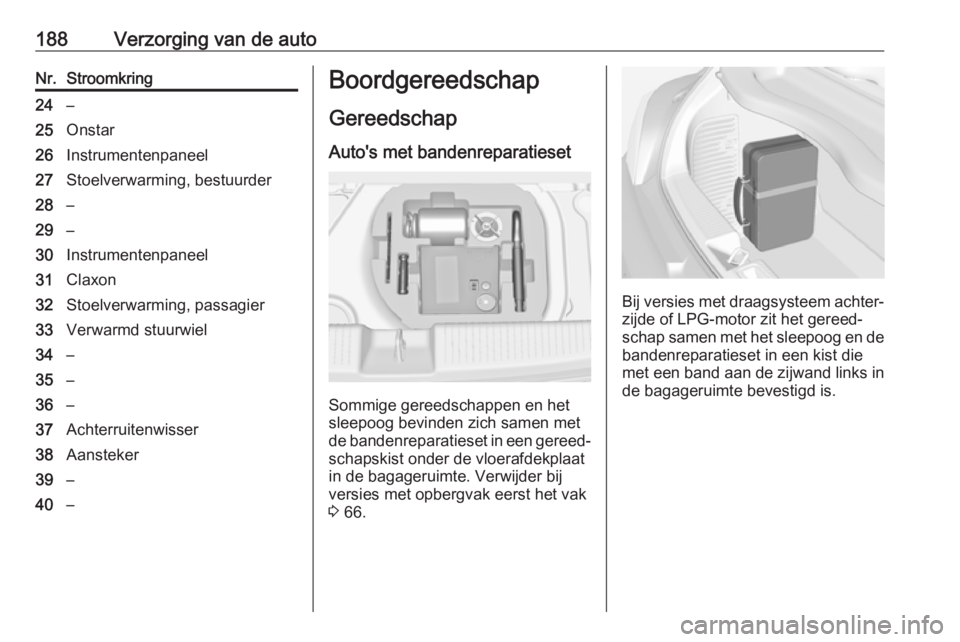

188Verzorging van de autoNr.Stroomkring24–25Onstar26Instrumentenpaneel27Stoelverwarming, bestuurder28–29–30Instrumentenpaneel31Claxon32Stoelverwarming, passagier33Verwarmd stuurwiel34–35–36–37Achterruitenwisser38Aansteker39–40–BoordgereedschapGereedschap
Auto's met bandenreparatieset
Sommige gereedschappen en het
sleepoog bevinden zich samen met
de bandenreparatieset in een gereed‐ schapskist onder de vloerafdekplaat
in de bagageruimte. Verwijder bij
versies met opbergvak eerst het vak
3 66.
Bij versies met draagsysteem achter‐
zijde of LPG-motor zit het gereed‐
schap samen met het sleepoog en de bandenreparatieset in een kist die
met een band aan de zijwand links in de bagageruimte bevestigd is.

Verzorging van de auto189

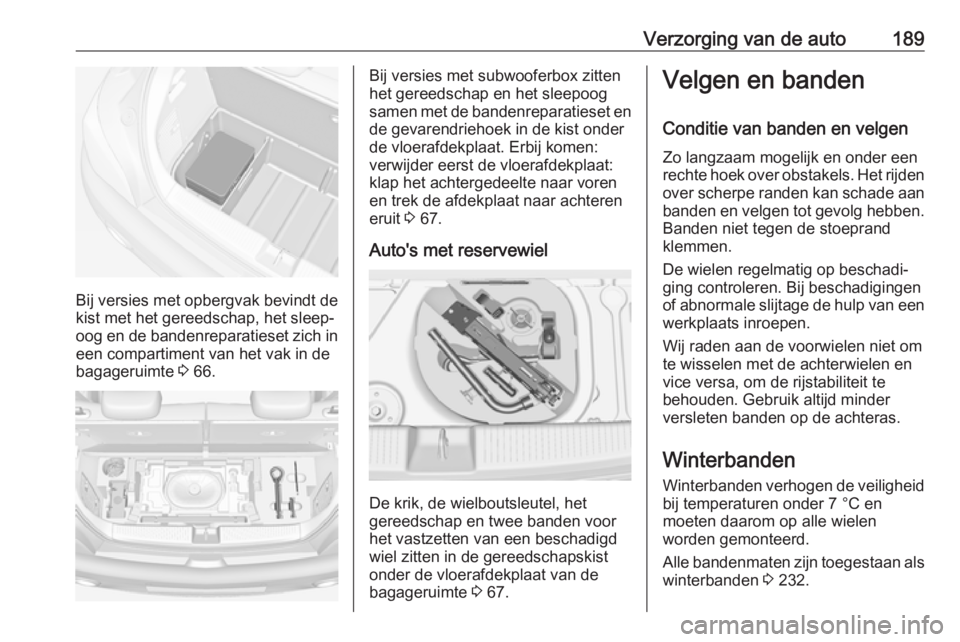

Bij versies met opbergvak bevindt de
kist met het gereedschap, het sleep‐
oog en de bandenreparatieset zich in een compartiment van het vak in de
bagageruimte 3 66.
Bij versies met subwooferbox zitten
het gereedschap en het sleepoog samen met de bandenreparatieset en
de gevarendriehoek in de kist onder
de vloerafdekplaat. Erbij komen:
verwijder eerst de vloerafdekplaat:
klap het achtergedeelte naar voren
en trek de afdekplaat naar achteren
eruit 3 67.
Auto's met reservewiel
De krik, de wielboutsleutel, het
gereedschap en twee banden voor
het vastzetten van een beschadigd
wiel zitten in de gereedschapskist
onder de vloerafdekplaat van de bagageruimte 3 67.
Velgen en banden
Conditie van banden en velgen
Zo langzaam mogelijk en onder een
rechte hoek over obstakels. Het rijden over scherpe randen kan schade aan
banden en velgen tot gevolg hebben. Banden niet tegen de stoeprand
klemmen.
De wielen regelmatig op beschadi‐
ging controleren. Bij beschadigingen
of abnormale slijtage de hulp van een
werkplaats inroepen.
Wij raden aan de voorwielen niet om
te wisselen met de achterwielen en
vice versa, om de rijstabiliteit te
behouden. Gebruik altijd minder
versleten banden op de achteras.
Winterbanden
Winterbanden verhogen de veiligheid
bij temperaturen onder 7 °C en
moeten daarom op alle wielen
worden gemonteerd.
Alle bandenmaten zijn toegestaan als winterbanden 3 232.

190Verzorging van de autoBandenmaat 185/60 R 15 is alleentoegestaan als winterband.
De sticker met de maximumsnelheid
in overeenstemming met de geldende wetgeving in uw land in het gezichts‐
veld van de bestuurder aanbrengen.
Aanduidingen op banden Bijv. 195/55 R 16 95 H195:bandbreedte in mm55:hoogte-breedteverhouding
(bandhoogte t.o.v. band‐
breedte) in %R:type koordlagen: RadiaalRF:type: RunFlat16:velgdiameter in inch95:kengetal voor draagvermogen,
95 komt bijv. overeen met
690 kgH:kenletter voor snelheid
Kenletter voor snelheid:
Q:maximaal 160 km/uS:maximaal 180 km/uT:maximaal 190 km/uH:maximaal 210 km/uV:maximaal 240 km/uW:maximaal 270 km/uKies een band die geschikt is voor de
topsnelheid van uw auto.
De topsnelheid is bereikbaar op
rijklaar gewicht met bestuurder
(75 kg) plus 125 kg nuttige last. Door
optionele uitrusting kan de topsnel‐ heid van de auto afnemen.
Prestaties 3 228.
Draairichtingsgebonden banden
Draairichtingsgebonden banden
moeten zo worden gemonteerd dat ze in de juiste richting draaien. De
juiste draairichting is herkenbaar aan
een symbool (bijv. een pijl) op de
zijwand van de band.
Bandenspanning De bandenspanning minstens om de
14 dagen en vóór elke lange rit bij
koude banden controleren. Het reser‐
vewiel niet vergeten.
Dit geldt ook voor auto's met een bandenspanningscontrolesysteem.
Draai het ventieldopje los.
Bandenspanning 3 232.
Het informatie-etiket bandenspan‐
ning op het portierframe rechts
vermeldt de originele bandenmaat en de bijbehorende bandenspannings‐
waarden.
De voorgeschreven bandenspanning
geldt bij koude banden. De waarde
geldt voor zowel zomer- als winter‐
banden.
De ECO-bandenspanning dient om
een zo laag mogelijk brandstofver‐
bruik te bereiken.
