2017 OPEL ADAM Инструкция по эксплуатации (in Russian)

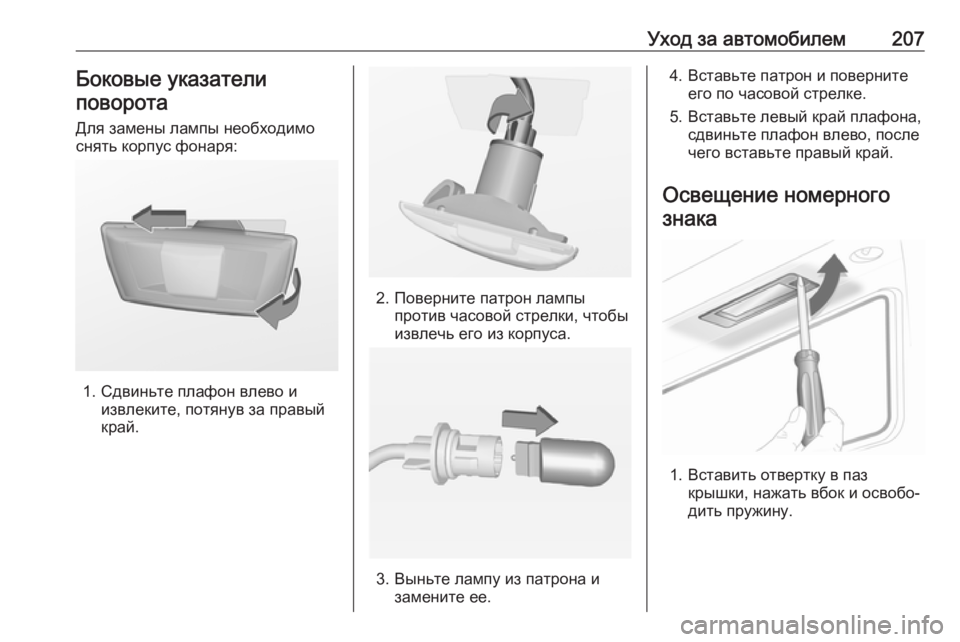

Уход за автомобилем207Боковые указателиповорота
Для замены лампы необходимо
снять корпус фонаря:
1. Сдвиньте плафон влево и извлеките, потянув за правый
край.
2. Поверните патрон лампы против часовой стрелки, чтобы
извлечь его из корпуса.
3. Выньте лампу из патрона и замените ее.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
1. Вставить отвертку в паз крышки, нажать вбок и освобо‐
дить пружину.

208Уход за автомобилем
2. Извлеките фонарь, потянув еговниз. Не прикладывайте усилие
к жгуту проводов.
3. Извлеките патрон из корпуса фонаря, вращая ее против
часовой стрелки.
4. Выньте лампу из патрона и замените ее.
5. Вставьте патрон в корпус фонаря и поверните его по
часовой стрелке.
6. Вставьте фару в бампер до фиксации.
Освещение салона
Плафон внутреннего
освещения, лампы для чтения
Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка грузового отделения
Замену ламп выполнять на стан‐
ции техобслуживания.
Потолочный плафонЗамену ламп выполнять на стан‐
ции техобслуживания.Фоновая подсветка
Замену ламп выполнять на стан‐
ции техобслуживания.
Звездное небо в панели крыши Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной панели
Замену ламп выполнять на стан‐ ции техобслуживания.

Уход за автомобилем209Электрооборудование
Предохранители
Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
● в левой передней части мотор‐
ного отсека,
● за блоком управления свето‐ техникой в салоне автомоби‐
лей с левосторонним рулевым
управлением или за вещевым
отделением в автомобилях с
правосторонним рулевым
управлением.
Перед заменой предохранителя отключите соответствующий
выключатель или выключите зажи‐
гание.
В автомобиле используются
предохранители различных типов.
В зависимости от типа неисправ‐
ный предохранитель можно опре‐
делить по сгоревшей плавкой
вставке. Замену предохранителя производить только после устране‐
ния причины его выхода из строя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, в блоке могут быть
установлены дополнительные
предохранители.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке.

210Уход за автомобилем
Наденьте съемник на предохрани‐
тель сверху и выньте предохрани‐
тель.
Блок предохранителей в
моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите защелку крышки и
поднимите крышку вверх до упора. Снимите крышку, потянув ее верти‐
кально вверх.

Уход за автомобилем211№Электрическая цепь1–2Переключатель наружного
зеркала3Блок управления кузовным
оборудованием4Складная крыша/блок управ‐
ления шасси5ABS6Дневной ходовой огонь слева7–8Блок управления кузовным
оборудованием9Датчик аккумуляторной
батареи автомобиля10Корректор фар/Система конт‐
роля давления воздуха в
шинах/Сдвижной люк в крыше11Задний стеклоочиститель12Подогрев стекла13Дневной ходовой огонь справа14Подогрев зеркал15–№Электрическая цепь16Модуль управления шасси/
система СНГ17Внутреннее зеркало18Блок управления двигателем19Топливный насос20–21Катушка системы впрыска22–23Система впрыска24Омыватель25Осветительные приборы26Блок управления двигателем27–28Блок управления двигателем29Блок управления двигателем30–31Левая блок-фара32Правая блок-фара33Блок управления двигателем34Звуковой сигнал35Сцепление36–№Электрическая цепь1Насос ABS2Передний стеклоочиститель3Нагнетательный вентилятор

212Уход за автомобилем№Электрическая цепь4Щиток приборов5–6–7Электрический вакуумный
насос8Низкие обороты вентилятора
радиатора9Высокие обороты вентилятора радиатора10Вентилятор охлаждения/Элек‐
трический вакуумный насос11Стартер
После замены перегоревших
предохранителей следует закрыть крышку коробки предохранителей
и зафиксировать ее, нажав сверху.
Если крышка коробки предохрани‐
телей закрыта неправильно,
возможно возникновение неис‐
правностей.
Блок предохранителей в
приборной панели
Блок предохранителей располо‐
жен в приборной панели за моду‐ лем управления светотехникой.
Возьмитесь за ручку и откиньте
вниз блок управления светотехни‐
кой.

Уход за автомобилем213№Электрическая цепь1–2–3Электрические стеклоподъем‐ники4Трансформатор напряжения5Блок управления кузовным
оборудованием 16Блок управления кузовным
оборудованием 27Блок управления кузовным
оборудованием 38Блок управления кузовным
оборудованием 49Блок управления кузовным
оборудованием 510Блок управления кузовным
оборудованием 611Блок управления кузовным
оборудованием 712Блок управления кузовным
оборудованием 813–14Задняя дверь15Диагностический разъем№Электрическая цепь16Диагностическая колодка17Зажигание18Кондиционер19Звуковой усилитель20Система помощи при парковке21Выключатель стоп-сигнала22Аудиосистема23Индикация24–25OnStar26Щиток приборов27Подогрев сиденья водителя28–29–30Щиток приборов31Звуковой сигнал32Подогрев сиденья пассажира33Рулевое колесо с подогревом34–35–36–37Задний стеклоочиститель№Электрическая цепь38Прикуриватель39–40–

214Уход за автомобилемАвтомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также
буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов,
который хранится под покрытием
пола багажного отделения. В
версии с ящиком для хранения
сначала выньте ящик 3 73.
На моделях с задней системой
перевозки грузов или с двигателем на сжиженном газе водительский
инструмент хранится вместе с
буксирной проушиной и комплек‐
том для ремонта шин в чемодане,
закрепленном ремнем на левой
боковой стенке багажного отделе‐
ния.В версии с ящиком для хранения
чемодан с инструментами, буксир‐
ная проушина и комплект для
ремонта шин находятся в отделе‐
нии ящика в багажном отделении
3 73.
