2017 OPEL ADAM Инструкция по эксплуатации (in Russian)

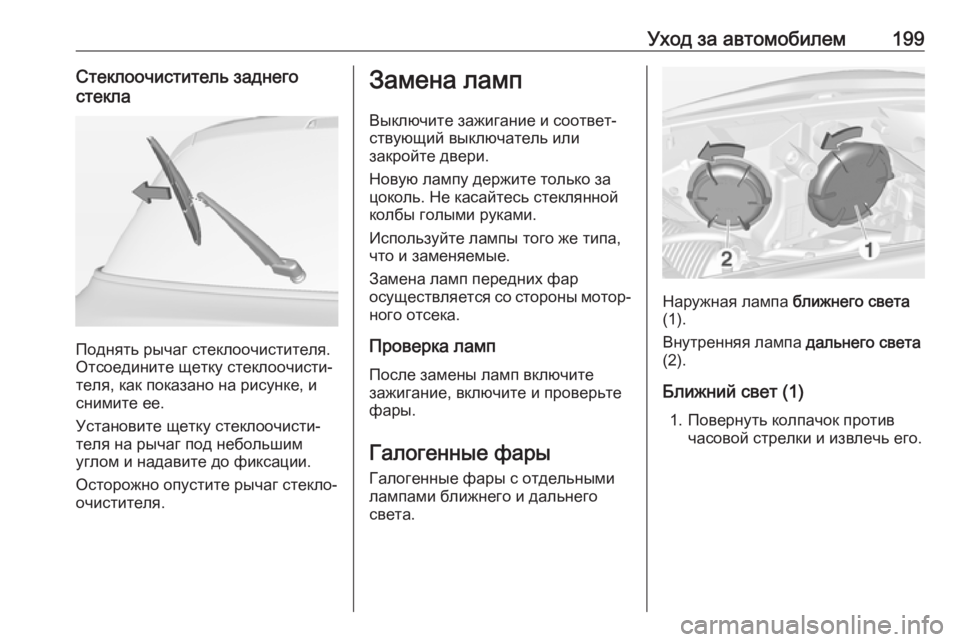

Уход за автомобилем199Стеклоочиститель заднего
стекла
Поднять рычаг стеклоочистителя.
Отсоедините щетку стеклоочисти‐
теля, как показано на рисунке, и
снимите ее.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим
углом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или
закройте двери.
Новую лампу держите только за
цоколь. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Замена ламп передних фар
осуществляется со стороны мотор‐ ного отсека.
Проверка ламп
После замены ламп включите
зажигание, включите и проверьте
фары.
Галогенные фары
Галогенные фары с отдельными
лампами ближнего и дальнего
света.
Наружная лампа ближнего света
(1).
Внутренняя лампа дальнего света
(2).
Ближний свет (1) 1. Повернуть колпачок против часовой стрелки и извлечь его.

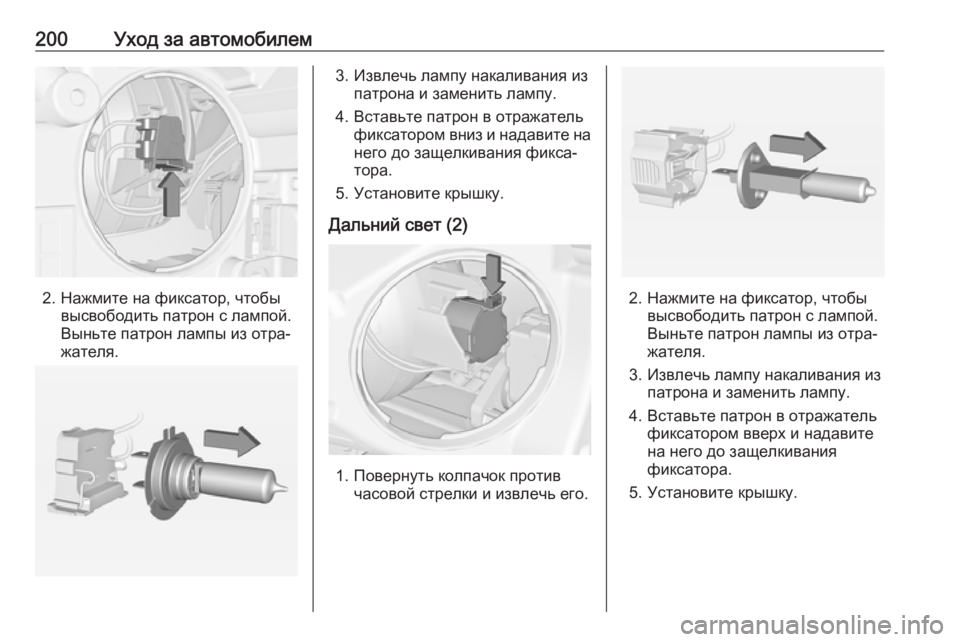

200Уход за автомобилем
2. Нажмите на фиксатор, чтобывысвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вниз и надавите нанего до защелкивания фикса‐
тора.
5. Установите крышку.
Дальний свет (2)
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Нажмите на фиксатор, чтобы высвободить патрон с лампой.
Выньте патрон лампы из отра‐
жателя.
3. Извлечь лампу накаливания из патрона и заменить лампу.
4. Вставьте патрон в отражатель фиксатором вверх и надавите
на него до защелкивания
фиксатора.
5. Установите крышку.

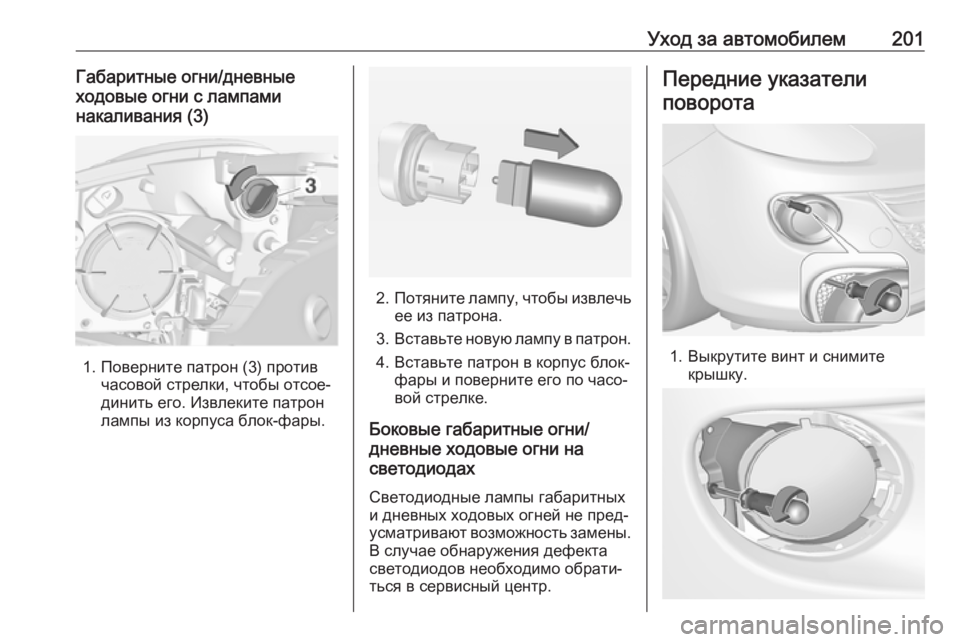

Уход за автомобилем201Габаритные огни/дневные
ходовые огни с лампами
накаливания (3)
1. Поверните патрон (3) против часовой стрелки, чтобы отсое‐
динить его. Извлеките патрон
лампы из корпуса блок-фары.
2. Потяните лампу, чтобы извлечь
ее из патрона.
3. Вставьте новую лампу в патрон.
4. Вставьте патрон в корпус блок- фары и поверните его по часо‐
вой стрелке.
Боковые габаритные огни/
дневные ходовые огни на
светодиодах
Светодиодные лампы габаритных
и дневных ходовых огней не пред‐ усматривают возможность замены.
В случае обнаружения дефекта
светодиодов необходимо обрати‐
ться в сервисный центр.
Передние указатели
поворота
1. Выкрутите винт и снимите крышку.

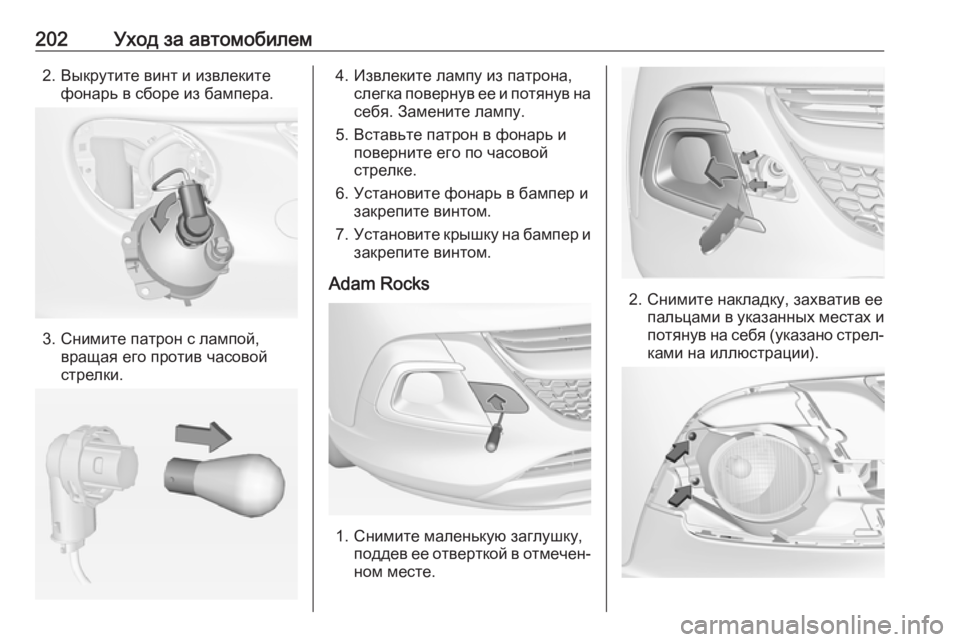

202Уход за автомобилем2. Выкрутите винт и извлекитефонарь в сборе из бампера.
3. Снимите патрон с лампой,вращая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
6. Установите фонарь в бампер и закрепите винтом.
7. Установите крышку на бампер и
закрепите винтом.
Adam Rocks
1. Снимите маленькую заглушку, поддев ее отверткой в отмечен‐
ном месте.
2. Снимите накладку, захватив ее пальцами в указанных местах ипотянув на себя (указано стрел‐
ками на иллюстрации).

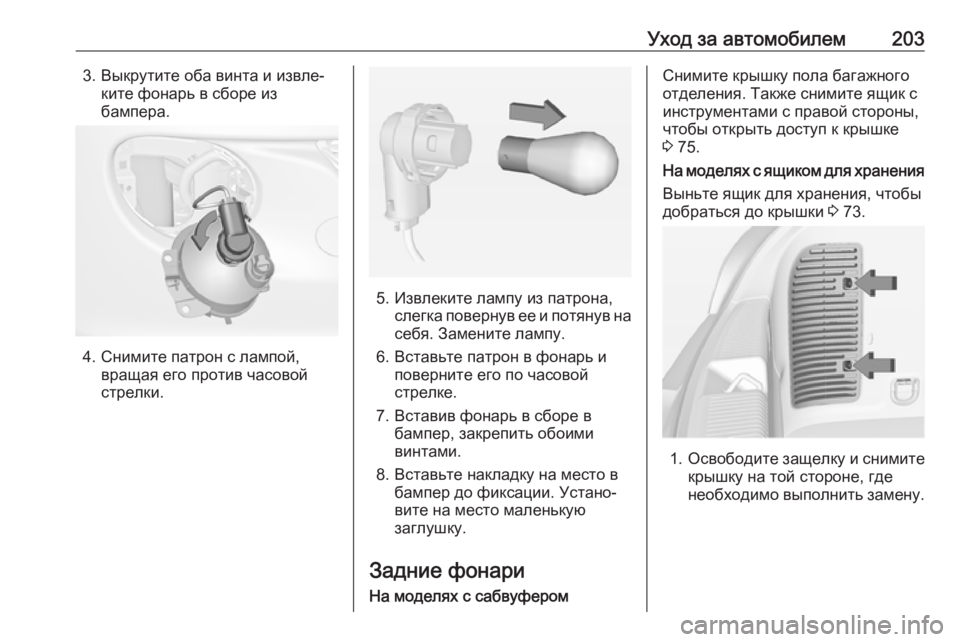

Уход за автомобилем2033. Выкрутите оба винта и извле‐ките фонарь в сборе из
бампера.
4. Снимите патрон с лампой, вращая его против часовой
стрелки.
5. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
6. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
7. Вставив фонарь в сборе в бампер, закрепить обоими
винтами.
8. Вставьте накладку на место в бампер до фиксации. Устано‐
вите на место маленькую
заглушку.
Задние фонари На моделях с сабвуфером
Снимите крышку пола багажного
отделения. Также снимите ящик с
инструментами с правой стороны,
чтобы открыть доступ к крышке 3 75.
На моделях с ящиком для хранения
Выньте ящик для хранения, чтобы
добраться до крышки 3 73.
1. Освободите защелку и снимите
крышку на той стороне, где
необходимо выполнить замену.

204Уход за автомобилем
2. Вручную отвернуть пластмас‐совую крепежную гайку
изнутри.
3. Снять фонарь в сборе, акку‐ ратно вынув его из ниши.
4. Поверните патрон лампыпротив часовой стрелки иизвлеките его. Замените лампу,
вытянув со своего места:
указатель поворота 1
задний фонарь 2
задний габаритный огонь/стоп-
сигнал 3
Если задние габаритные огни 2
и задние габаритные огни/стоп- сигнал 3 светодиодные, для
замены обратитесь на станцию
техобслуживания.
5. Вставьте патрон лампы в задний фонарь в сборе и повер‐ните по часовой стрелке.
Проследите за тем, чтобы жгут
проводов оставался внутри
кабелепровода.
Закрепив фонарь в сборе в
нише крепежными штифтами,
затяните пластмассовую крепежную гайку изнутри
багажного отделения.
Наденьте круглую прокладку на углубление в корпусе фонаря.
Установите крышку и защел‐
кните фиксатор.

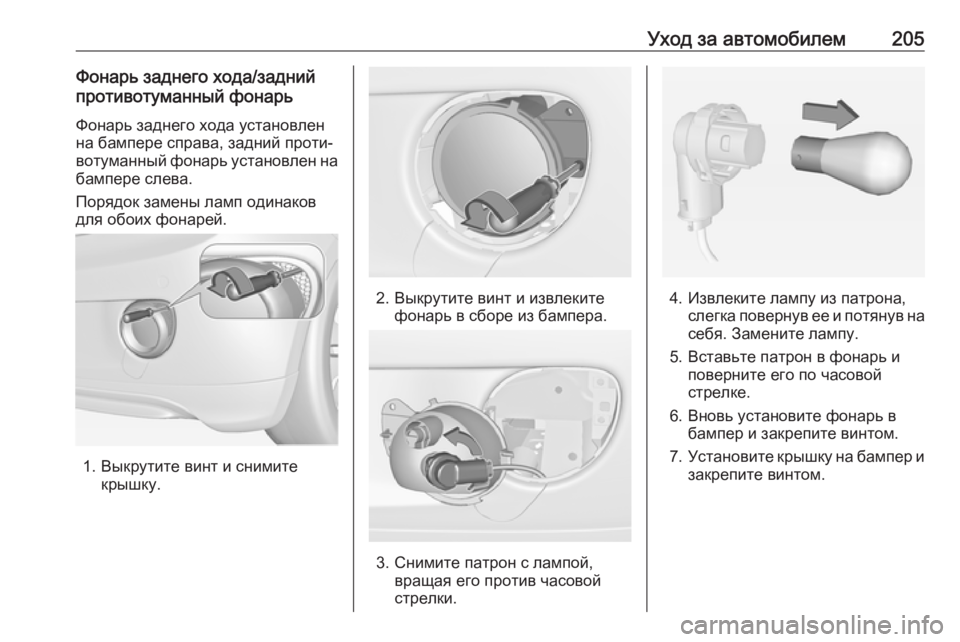

Уход за автомобилем205Фонарь заднего хода/задний
противотуманный фонарь
Фонарь заднего хода установленна бампере справа, задний проти‐
вотуманный фонарь установлен на
бампере слева.
Порядок замены ламп одинаков для обоих фонарей.
1. Выкрутите винт и снимите крышку.
2. Выкрутите винт и извлекитефонарь в сборе из бампера.
3. Снимите патрон с лампой,вращая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
6. Вновь установите фонарь в бампер и закрепите винтом.
7. Установите крышку на бампер и
закрепите винтом.

206Уход за автомобилемAdam Rocks
1. Снимите накладку, захватив еерукой в указанном месте и потя‐нув на себя (указано стрелками
на иллюстрации).
2. Выкрутите оба винта и извле‐ ките фонарь в сборе из
бампера.
3. Снимите патрон с лампой, вращая его против часовой
стрелки.
4. Извлеките лампу из патрона, слегка повернув ее и потянув на
себя. Замените лампу.
5. Вставьте патрон в фонарь и поверните его по часовой
стрелке.
6. Вставив фонарь в сборе в бампер, закрепить обоими
винтами.
7. Вставьте накладку на место в бампер до фиксации.
