Органы управления и контрольноизмерительные приборы
361
3
ПРИМЕЧАНИЕ●Функция автоматического отключения световых приборов не
работает, если переключатель света находится в положении .
●Если повернуть ключ зажигания в положение LOCK или АСС
или извлечь его из замка в то время как переключатель света
находится в положении , а затем в течение 3 минут вернуть
переключатель света в положение OFF, функция
автоматического отключения световых приборов не сработает.
Если необходимо оставить свет включенным
●Переведите переключатель освещения в положение OFF, при
этом ключ в замке зажигания должен находиться в положении
LOCK или ACC.
●Включите световые приборы, снова переведя переключатель
света в положение или , после этого световые приборы
будут продолжать гореть.
●Извлеките ключ из замка зажигания.
ПРИМЕЧАНИЕ●Более подробную информацию Вы можете получить
в авторизованном сервисном центре MITSUBISHI MOTORS.
Зуммер, предупреждающий о включенном
освещении
E00506100256Если открыть дверь водителя в момент, когда ключ зажигания
находится в положении LOCK или АСС или извлечен из замка
зажигания и включены какиелибо световые приборы, для
напоминания водителю о включенном освещении зазвучит зуммер.
При срабатывании функции автоматического выключения фар
зуммер также автоматически выключается.
Переключатель дальнего и ближнего света фарE00506201586Если переключатель освещения находится в положении ,
переключение с дальнего света на ближний (и наоборот)
осуществляется переводом рычага в положение (1). При включении
дальнего света также включается контрольная лампа дальнего
света фар на панели приборов.
ПРИМЕЧАНИЕ●На автомобилях, оснащенных системой автоматического
управления дальним светом фар, если включен дальний свет
фар, при нажатии на сторону ON включателя системы
автоматического управления дальним светом фар произойдет
активация системы автоматического управления дальним
светом фар.

362 Органы управления и контрольноизмерительные приборы
3
Система автоматического управления дальним
светом фар *
E00538200074Система автоматически выключает дальний свет фар, когда камера
(А) системы автоматического управления дальним светом фар
обнаруживает источник света, например от фонарей идущего впереди
автомобиля или от фар встречного автомобиля, или от уличных
фонарей.
Использование системы автоматического управления дальним светом фар1. Нажмите на сторону ON (1) включателя системы
автоматического управления дальним светом фар.
2. Поверните включатель световых приборов в положение
или AUTO (для автомобилей, оснащенных системой
автоматического включения световых приборов).
ПРИМЕЧАНИЕ●Система автоматического управления дальним светом фар
работает только при включенном свете фар, когда включатель
световых приборов находится в положении AUTO.
(Для модификаций с системой автоматического включения
световых приборов.)ПРЕДОСТЕРЕЖЕНИЕ!
●При определенных обстоятельствах может не произойти
переключения фар с дальнего света на ближний. Не следует
чрезмерно полагаться на работу системы. Переключать свет фар
(с дальнего на ближний) вручную в соответствии с дорожными
условиями является обязанностью, возложенной на водителя.
См. раздел «Переключатель дальнего и ближнего света фар»
на стр. 361.
1: ВКЛ.
2: ВЫКЛ.

Органы управления и контрольноизмерительные приборы
363
3

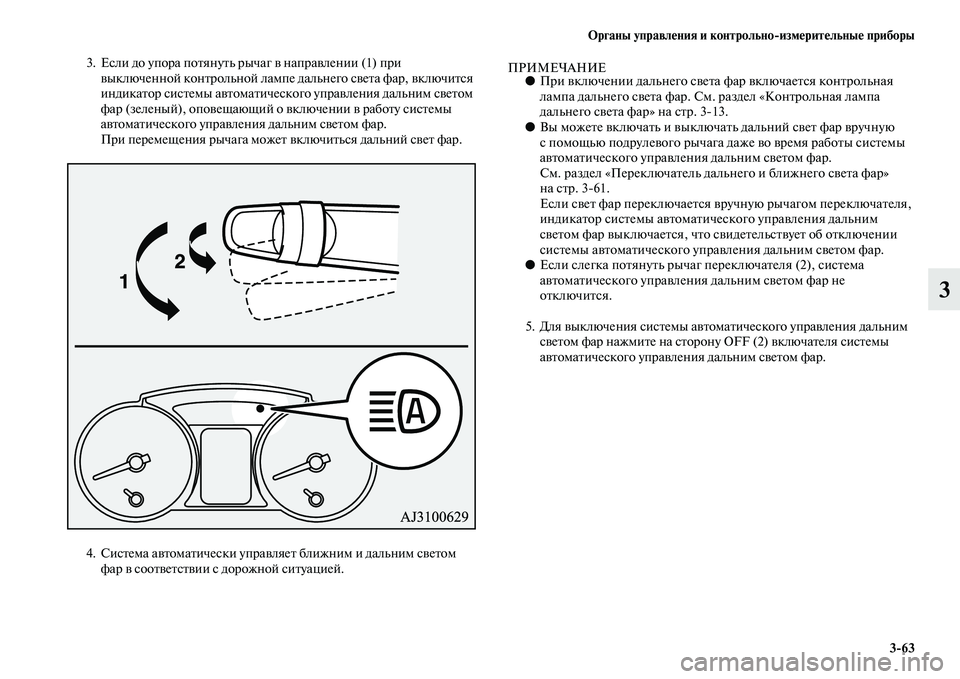

3. Если до упора потянуть рычаг в направлении (1) при
выключенной контрольной лампе дальнего света фар, включится
индикатор системы автоматического управления дальним светом
фар (зеленый), оповещающий о включении в работу системы
автоматического управления дальним светом фар.
При перемещения рычага может включиться дальний свет фар.
4. Система автоматически управляет ближним и дальним светом
фар в соответствии с дорожной ситуацией.ПРИМЕЧАНИЕ●При включении дальнего света фар включается контрольная
лампа дальнего света фар. См. раздел «Контрольная лампа
дальнего света фар» на стр. 313.
●Вы можете включать и выключать дальний свет фар вручную
с помощью подрулевого рычага даже во время работы системы
автоматического управления дальним светом фар.
См. раздел «Переключатель дальнего и ближнего света фар»
на стр. 361.
Если свет фар переключается вручную рычагом переключателя,
индикатор системы автоматического управления дальним
светом фар выключается, что свидетельствует об отключении
системы автоматического управления дальним светом фар.
●Если слегка потянуть рычаг переключателя (2), система
автоматического управления дальним светом фар не
отключится.
5. Для выключения системы автоматического управления дальним
светом фар нажмите на сторону OF (2) включателя системы
автоматического управления дальним светом фар.

364 Органы управления и контрольноизмерительные приборы
3
Условия для автоматического переключения света фар
Включение дальнего света фар происходит при соблюдении всех
нижеперечисленных условий:
●Скорость автомобиля превышает 40 км/ч.
●Снаружи автомобиля темно.
●Отсутствуют впереди идущие попутные и встречные
автомобили или у них выключены наружные световые приборы.
Включение ближнего света фар происходит при соблюдении всех
нижеперечисленных условий:
●Скорость автомобиля не превышает 30 км/ч.
●Снаружи автомобиля светло.
●Включаются наружные световые приборы попутного или
встречного автомобиля.
ПРИМЕЧАНИЕ●Дальний свет фар может не выключиться автоматически при
следующих условиях:
• Встречный или попутный автомобиль не виден изза
определенных условий, например, затяжного поворота,
подъема, закрытого участка, дорожных знаков, придорожных
посадок и т. п.
• Автомобиль разъезжается с встречным автомобилем
внезапно, на повороте с плохой видимостью.
• Другой автомобиль выезжает поперек движения вашего
автомобиля.
●Может остаться включенным ближний свет фар (или фары
могут переключиться с дальнего света на ближний), если
отражающая поверхность (например, уличного фонаря,
дорожного знака, указателя или вывески) отражает свет.
●Все нижеперечисленные условия могут повлиять на время
переключение света фар:
• Яркость света фар и фонарей попутного или встречного
автомобиля.• Перемещение или направление движения попутного или
встречного автомобиля.
• Фары или фонари попутного или встречного автомобиля
горят только с одной стороны.
• Встречное или попутное транспортное средство – это
мотоцикл.
• Дорожные условия (уклоны, повороты и профиль участка
дороги).
• Количество пассажиров в салоне и загрузка багажного
отделения.
●Система автоматического управления дальним светом фар
распознает окружающие условия путем обнаружения источника
света впереди автомобиля. Поэтому вы можете почувствовать,
что автоматическое переключение света фар выполняется
в неподходящий момент.
●Система не определяет легкие транспортные средства,
например велосипеды.
●Система может некорректно определять степень освещенности
окружающей среды снаружи автомобиля. Это может приводить
к ослеплению других участников движения или к тому, что
ближний свет не переключается на дальний, когда это
возможно. В таких случаях следует переключать свет фар
вручную.
• Неблагоприятные погодные условия (ливень, туман, снег или
песчаная буря).
• Ветровое стекло загрязнено или запотело.
• Ветровое стекло треснуто или разбито.
• Внутреннее зеркало заднего вида или камера деформированы
или загрязнены.
• Источник света, похожий на свет фар или фонарей, включен
возле автомобиля.
• Встречный или попутный автомобиль движется с
выключенными наружными световыми приборами или они
загрязнены и обесцвечены, или свет фар неверно
отрегулирован.
• Вокруг автомобиля стало темно или светло внезапно и на
продолжительное время.

Органы управления и контрольноизмерительные приборы
365
3
• Автомобиль движется по неровной дороге.
• Автомобиль движется по извилистой дороге.
• Объект с отражающей свет поверхностью, например вывеска
или зеркало, находится впереди автомобиля.
• Задняя часть автомобиля впереди (например будка грузовика)
сильно отражает свет.
• Фары вашего автомобиля неисправны или загрязнены.
• Ваш автомобиль имеет наклон изза спущенного колеса
или буксировки грузов.
• Включается контрольная лампа системы автоматического
управления дальним светом фар.
●Для корректной работы системы соблюдайте
нижеперечисленные условия:
• Не трогайте объектив камеры.
• Не подвергайте внутреннее зеркало заднего вида и камеру
сильным ударам. Не проливайте на них жидкости.
• Не пытайтесь разобрать камеру.
• Не закрывайте объектив камеры наклейками на ветровом
стекле.
• Не кладите предметы на панель приборов.
• Не подвешивайте предметы вокруг внутреннего зеркала
заднего вида или камеры.
• Запрещается перегружать автомобиль.
• Запрещается вносить изменения в конструкцию автомобиля.
• При замене ветрового стекла использовать только
оригинальные запасные части MITSUBISHI MOTORS.Контрольная лампа системы автоматического
управления дальним светом фар
E00538300O46Контрольная лампа системы автоматического управления дальним
светом фар (желтая) включается, если система автоматического
управления дальним светом фар обнаруживает неисправность
при включенном зажигании.
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении контрольной лампы рекомендуется как можно
скорее проверить систему в авторизованном сервисном центре
MITSUBISHI MOTORS.

366 Органы управления и контрольноизмерительные приборы
3
ПРИМЕЧАНИЕ●Если включается контрольная лампа, нажмите на сторону OFF
(2) включателя системы автоматического управления дальним
светом фар для отключения системы. Переключать свет фар
(с дальнего на ближний) вручную в соответствии с дорожными
условиями является обязанностью, возложенной на водителя.
См. раздел «Переключатель дальнего и ближнего света фар»
на стр. 361.Мигание дальним светом фарE00506300128Дальний свет фар включается при переводе рычага в положение (2)
(нефиксированное) и выключается при отпускании рычага.
При включении дальнего света также включается контрольная лампа
дальнего света фар на панели приборов.
ПРИМЕЧАНИЕ●Мигание дальним светом фар возможно и в том случае, если
переключатель освещения находится в положении OFF.
●Если выключить световые приборы в тот момент, когда включен
дальний свет фар, то при следующем возврате переключателя
света в положение фары автоматически переключатся на
ближний свет.

Органы управления и контрольноизмерительные приборы
367
3 Корректор света фар
E00517400015
Регулятор корректора света фар *E00517501970
Кроме автомобилей с газоразрядными ксеноновыми
лампами фар
Угол наклона света фар изменяется в зависимости от загрузки
автомобиля.
Корректор света фар используется для регулировки направления
светового пучка (при включенном ближнем свете), чтобы свет фар
не ослеплял водителей встречных автомобилей.
Установите регулятор в соответствующее положение (см. следующую
таблицу).
ПРИМЕЧАНИЕ●При регулировке угла наклона фар сначала переведите
регулятор в положение 0 (верхнее положение фар).
ПРЕДОСТЕРЕЖЕНИЕ!
●Всегда регулируйте свет фар перед началом движения.
Не пытайтесь производить регулировку во время движения,
так как это может привести к аварии.

368 Органы управления и контрольноизмерительные приборы
3
3дверные модификации
Кроме автомобилей только с передними сиденьями
●
: 1 человек.
: Багажное отделение полностью загружено.
5дверные модификации
Кроме автомобилей только с передними сиденьями
●
: 1 человек
: Багажное отделение полностью загружено.
Загрузка
автомо
биля
Положе
ние ре
гулятора«0» «0» «2» «3» «4»
Положение 0: Только водитель/
водитель + пассажир на переднем сиденье
Положение 2: 5 человек (включая водителя)
Положение 3: 5 человек (включая водителя) + полностью
загруженное багажное отделение
Положение 4: Водитель + полностью загруженное багажное
отделение
Загрузка
автомо
биля
Положе
ние ре
гулятора«0»«0»«1»«2»«3»«3» или
«4»
Положение 0: Только водитель/
водитель + пассажир на переднем сиденье
Положение 1: Водитель + пассажир на переднем сиденье +
2 пассажира на сиденьях третьего ряда
Положение 2: 7 человек (включая водителя)
Положение 3: 7 человек (включая водителя) + полностью
загруженное багажное отделение/
водитель + полностью загруженное багажное
отделение (кроме автомобилей для России,
Казахстана, Беларуссии, Украины
и Азербайджана)
Положение 4: Водитель + полностью загруженное багажное
отделение (автомобили для России, Казахстана,
Беларуссии, Украины и Азербайджана)
