Сиденья и ремни безопасности
251
2
L (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
●MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E104301146
*
2MZ313045 E104301133
*
3MZ314250 E104301169

252 Сиденья и ремни безопасности
2
5дверные модификации
*1: При условии отключения подушки безопасности переднего пассажира специальным выключателем.
Расшифровка символов, используемых в таблице:●U — пригодно для установки сидений «универсальной» категории, одобренных для использования для перевозки детей данной весовой
группы.
●L — пригодно для установки специальных детских сидений (оригинальных аксессуаров MITSUBISHI MOTORS).
●Х — непригодно для установки детского сиденья, предназначенного для детей данной весовой группы.
Весовая группа
Расположение сиденья
Переднее пассажирскоеЗаднее
боковое
третьего рядаСиденья второго ряда боковыеСиденье
второго ряда
среднееПодушка
безопасности
включенаПодушка
безопасности
отключена *
1Левая сторонаПравая
сторона
0до 10 кг XXXUUX
0+ до 13 кг X L *
1 L*1 U, L *1 U, L *1 L*1
Iот 9 до 18 кг L*
2L*2L*2U, L *2U, L *2L*2
II и III от 15 до 36 кг L *3L*3L*3U, L *3U, L *3L*3
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья на сиденье автомобиля снимите подголовник с этого сиденья.
●При установке «универсального» детского сиденья на боковое сиденье второго ряда переместите спинку сиденья второго ряда в вертикальное
положение.
●При установке оригинального сиденья MITSUBISHI MOTORS для весовой группы от 0+ до 13 кг на заднее боковое сиденье третьего ряда
снимите подголовник бокового сиденья третьего ряда и наклоните назад до упора спинку бокового сиденья третьего ряда.
●Запрещается сидеть на среднем месте сиденья второго ряда при установке детского сиденья на правое боковое место сиденья второго ряда.

Сиденья и ремни безопасности
253
2
L (информация об оригинальных аксессуарах по каталогу)
ПРИМЕЧАНИЕ●Оригинальные сиденья MITSUBISHI MOTORS для весовой группы от 0 до 10 кг не выпускаются.
●MITSUBISHI MOTORS оставляет за собой право на внесение изменений без предварительного уведомления.
Более подробную информацию можно получить в авторизованном сервисном центре MITSUBISHI MOTORS.
Номер оригинального аксессуараНомер официального утверждения по ЕСЕ
*
1MZ314393 E104301146
*
2MZ313045 E104301133
*
3MZ314250 E104301169

254 Сиденья и ремни безопасности
2
Установка детского сиденья на нижние
крепления (система крепления ISOFIX)
и крепление удерживающих ремней *
E00408901980
Расположение нижних крепленийЗадние сиденья (3дверные модификации)/сиденья второго ряда
(5дверные модификации) снабжены нижними креплениями,
предназначенными для установки детских сидений с системой
крепления ISOFIX.
Расположение точек крепления удерживающих
ремней
На полу имеется две точки крепления, расположенные за задним
сиденьем (3дверные модификации)/сиденьями второго ряда
(5дверные модификации). Они предназначены для крепления
ремней, удерживающих детское сиденье на каждом из двух мест
на заднем сиденье (3дверные модификации)/сиденьях второго ряда
(5дверные модификации).
ПРЕДУПРЕЖДЕНИЕ!
●Крепления детских сидений рассчитаны только на нагрузку,
создаваемую правильно установленными сиденьями.
Запрещается использовать их для крепления ремней
безопасности взрослых пассажиров, для крепления багажа или
закрепления дополнительного оборудования автомобиля.

Сиденья и ремни безопасности
255
2
Детские сиденья с системой крепления ISOFIXТакие детские сиденья предназначены для установки только
на автомобильные сиденья с нижними креплениями. Устанавливайте
детские сиденья на нижние крепления.
Такие сиденья не требуется закреплять с помощью ремней
безопасности автомобиля.
Ус т а н о в к а1. Удалите от креплений посторонние предметы; ремни
безопасности автомобиля должны быть убраны.
2. Снимите подголовник с пассажирского места, на которое
требуется установить детское сиденье.
См. раздел «Подголовники» на стр. 216.
3. Вставьте кронштейны детского сиденья (А) в нижние крепления
(В) в соответствии с инструкцией изготовителя детского
сиденья.
А: Крепления детских сидений
А: Кронштейн
В: Крепление
C: Спинка сиденья автомобиля
D: Подушка сиденья автомобиля
Е: Нижний кронштейн

256 Сиденья и ремни безопасности
2
Если для установки детского сиденья требуется использовать ремень
крепления, закрепите ремень в соответствии с пунктами 4 и 5.
4. Откройте крышку в месте крепления ремня детского сиденья,
потянув ее рукой, как показано на рисунке.
5. Пристегните крюк удерживающего ремня детского сиденья (F)
к кронштейну крепления (G) и затяните ремень так, чтобы
надежно закрепить сиденье.
6. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.
СнятиеСнимите детское сиденье в соответствии с инструкцией изготовителя
детского сиденья.
ПРЕДУПРЕЖДЕНИЕ!
●Не пристегивайте крюк удерживающего ремня к другим точкам,
например за петлю для крепления багажа (Н). Зацепляйте его
только за специальный кронштейн (I). В противном случае
детское сиденье не будет надежно закреплено, что может
привести к тяжелым травмам в случае аварии.

Сиденья и ремни безопасности
257
2

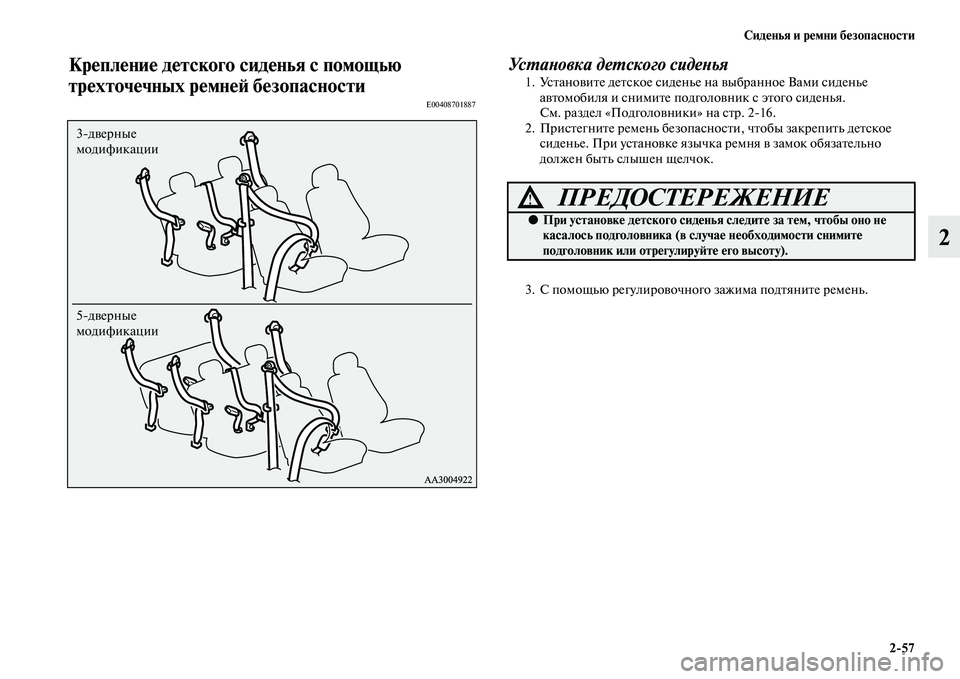

Крепление детского сиденья с помощью
трехточечных ремней безопасности
E00408701887
Установка детского сиденья1. Установите детское сиденье на выбранное Вами сиденье
автомобиля и снимите подголовник с этого сиденья.
См. раздел «Подголовники» на стр. 216.
2. Пристегните ремень безопасности, чтобы закрепить детское
сиденье. При установке язычка ремня в замок обязательно
должен быть слышен щелчок.
3. С помощью регулировочного зажима подтяните ремень.
3дверные
модификации
5дверные
модификации
ПРЕДОСТЕРЕЖЕНИЕ!
●При установке детского сиденья следите за тем, чтобы оно не
касалось подголовника (в случае необходимости снимите
подголовник или отрегулируйте его высоту).

258 Сиденья и ремни безопасности
2
4. Попытайтесь сдвинуть детское сиденье в разные стороны,
чтобы убедиться, что оно надежно закреплено.Проверка ремней безопасности
E00406301690Убедитесь, что ремни не повреждены, не изношены и на них нет
порезов, а металлические детали ремней не имеют дефектов.
Полностью замените ремень при обнаружении неисправностей.
ПРЕДУПРЕЖДЕНИЕ!
●При установке некоторых типов детских сидений необходимо
использовать специальный фиксирующий зажим (А),
помогающий предотвратить травмы при столкновении или
резком маневрировании.
Фиксирующий зажим необходимо устанавливать и использовать
в соответствии с инструкциями изготовителя детского сиденья.
При снятии детского сиденья необходимо снимать
ификсирующий зажим.
ПРЕДУПРЕЖДЕНИЕ!
●После любого столкновения следует провести осмотр ремней
безопасности, включая проверку инерционного механизма
и деталей крепления. Рекомендуется заменять
использовавшиеся ремни безопасности после столкновения
(за исключением тех случаев, когда столкновение не было
сильным, ремень продолжает нормально работать и не имеет
видимых повреждений).
●Не пытайтесь самостоятельно ремонтировать или заменять
какиелибо узлы и детали ремней безопасности; рекомендуем
выполнять эти работы в авторизованном сервисном центре
MITSUBISHI MOTORS. Неправильные ремонт или замена
деталей могут снизить эффективность действия ремней и стать
причиной серьезной травмы при аварии.
●После срабатывания преднатяжителя его необходимо заменить.
Преднатяжитель следует заменять вместе с инерционной
катушкой.
