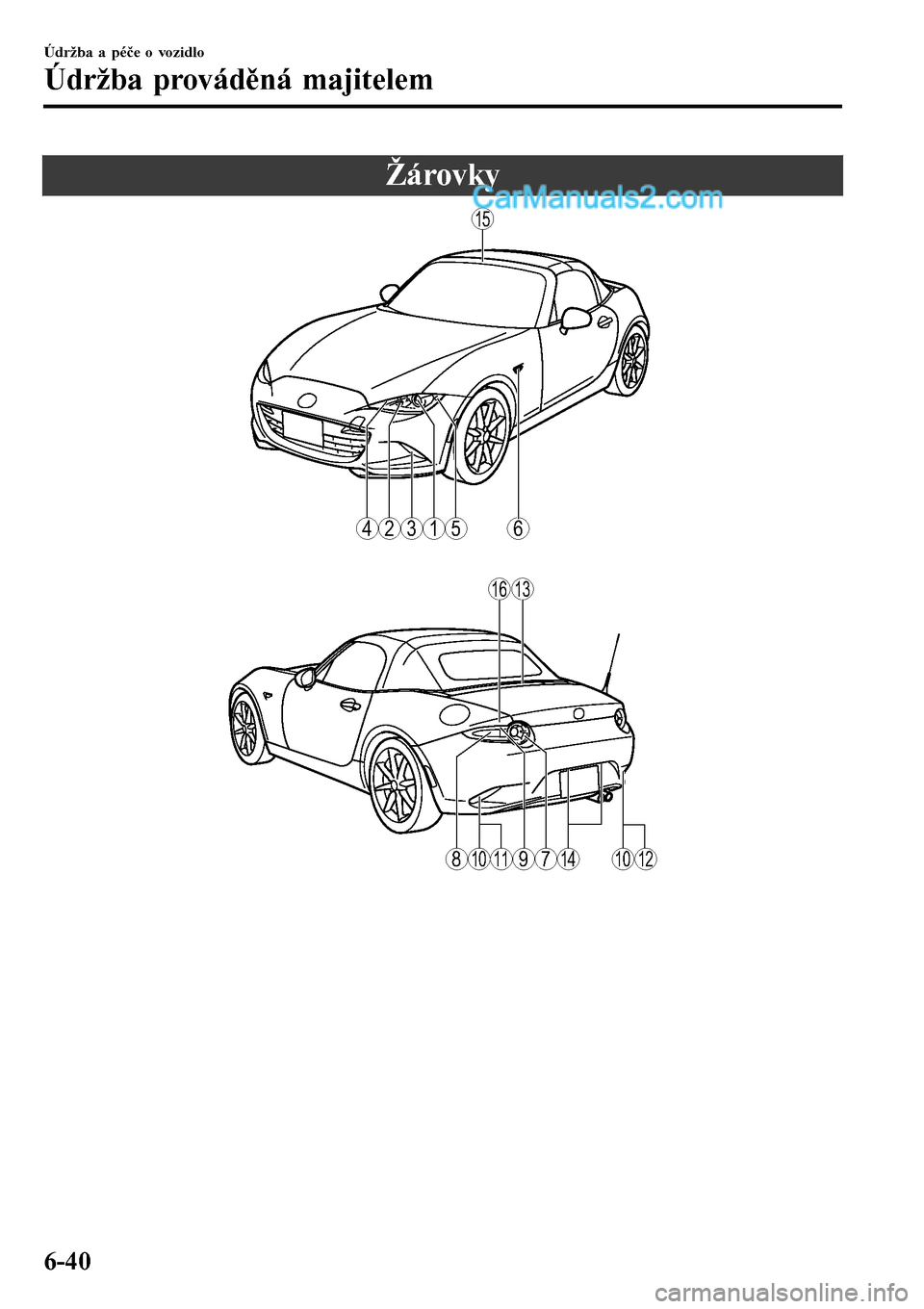

Žárovky
6
15
1316
15234
1011141012789
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-40

UPOZORNĚNÍ
Při demontování krytu nebo
osvětlovacího tělesa pomocí plochého
šroubováku se ujistěte, že se šroubovák
nedostane do kontaktu s vnitřními
svorkami. Pokud by se plochý
šroubovák dostal do kontaktu
s vnitřními svorkami, mohlo by dojít ke
zkratování.
POZNÁMKA
•Pro výměnu žárovky kontaktujte
kvalifikovaný servis, doporučujeme
autorizovaného opravce vozů Mazda.
•Použijte ochranný kryt a krabičku od
náhradní žárovky pro rychlé
odstranění žárovky a její uložení
mimo dosah dětí.
▼Výměna žárovek vnějšího osvětlení
Světlomety, provozní světla (typ LED),
obrysová světla, třetí brzdové světlo,
brzdová světla, koncová světla
Světelný zdroj obsahující LED nelze měnit
jednotlivě, protože se jedná o integrovanou
jednotku.
Světelný zdroj obsahující LED je nutno
vyměňovat společně s celou jednotkou.
Pokud je její výměna nezbytná,
doporučujeme obrátit se na autorizovaného
opravce vozů Mazda.
Provozní světla (žárovková)
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Vytáhněte středy jednotlivých
plastových příchytek a příchytky
vytáhněte.

Demontáž
Montáž
3. Otočte šroubem proti směru
hodinových ručiček a odeberte ho
a potom částečně odtáhněte blatník.

4. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-42

5. Odpojte žárovku z objímky.

6. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Přední ukazatele směru
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Pokud vyměňujete pravou žárovku,
nastartujte motor, otočte volantem
úplně doprava a motor vypněte. Pokud
vyměňujete levou žárovku, otočte
volant úplně doleva.
3. Vytáhněte střední část plastové
pojistky a vyjměte je, poté částečně
vyhněte podběh kola.

Demontáž
Montáž
4. Odpojte konektor od jednotky tak, že
prsty stisknete jazýček na konektoru
a konektor vytáhněte směrem dozadu.

5. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
6. Odpojte žárovku z objímky.

7. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Boční ukazatele směru
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-43

9. Jakmile bude háček uvolněn, vytáhněte
jednotku zadní kombinované svítilny
ve směru šipky.

Instalační otvor průchodky Svorka
HákJednotka zadní
kombinované
svítilny
UPOZORNĚNÍ
Opatrně vytáhněte jednotku zadní
kombinované svítilny z karoserie.
Mohlo by dojít k poškození kabeláže,
pokud byste jednotku zadní
kombinované svítilny vytáhli násilím.
10. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
11. Odpojte žárovku z objímky.

12. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Zpětná světla, zadní mlhové světlo
*
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
3. Odpojte žárovku z objímky.

4. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Osvětlení registrační značky
1. Ujistěte se, že je spínač zapalování
v poloze OFF a spínač světlometů
v poloze OFF.
2. Vyjměte jednotku tak, že prsty
stisknete jazýček na konektoru
a konektor vytáhněte směrem dolů.

Údržba a péče o vozidlo
Údržba prováděná majitelem
*N
které modely.6-47

3. Otočte sestavu objímky a žárovky proti
směru hodinových ručiček a vytáhněte
ji.
4. Odpojte žárovku z objímky.

5. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
▼▼Výměna žárovek vnitřního osvětlení
Stropní svítilna
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu a svítilnu
odmontujte jejím vypáčením za okraj.
2. Žárovku odpojte jejím vytažením.

3. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Světlo zavazadlového prostoru
1. Obalte malý plochý šroubovák
měkkým hadrem, aby nedošlo
k poškrábání krytu a svítilnu
odmontujte jejím vypáčením za okraj.

2. Odpojte konektor od jednotky.
3. Žárovku odpojte jejím vytažením.

4. Poté nainstalujte novou žárovku
v opačném pořadí úkonů, než jak jste ji
demontovali.
Údržba a péče o vozidlo
Údržba prováděná majitelem
6-48

▼Žárovky
Vnější osvětlení
ŽárovkaKategorie
Výkon
UNECE*1 (SAE)
Hlavní světlometyDálková světla
LED
*2Š (Š)
Tlumená světla
LED
*2Š (Š)
Provozní osvětleníTy p L E D
LED
*2Š (Š)
Typ žárovky 21 W21W (7440)
Obrysová světla LED
*2Š (Š)
Přední ukazatele směru 21 WY21W (7443NA)
Boční ukazatele směru
5
*3WY5W (–)
Přídavné brzdové světlo
LED
*2Š (Š)
Zadní ukazatele směru 21 WY21W (7443NA)
Brzdová světla
LED
*2Š (Š)
Koncová světla
LED
*2Š (Š)
Zpětná světla 21 W21W (7440)
Zadní mlhové světlo
*21 W21W (7440)
Osvětlení registrační značky 5 W5W (Š)
*1 UNECE je zkratka pro Evropskou hospodářskou komisi OSN.*2 LED je zkratka pro Light Emitting Diode - svítící diodu.*3 Výměna žárovky není možná, protože je zabudovaná v jednotce. Vyměňte celou jednotku.

Osvětlení interiéru
ŽárovkaKategorie
Výkon
UNECE*1
Stropní svítilna 10Š
Světlo zavazadlového prostoru 5Š
*1 UNECE je zkratka pro Evropskou hospodářskou komisi OSN.
