2017 MAZDA MODEL MX-5 RF tow

Przebita opona*
W zależności od specyfikacji Twoja
Mazda jest wyposażona albo w opony
typu Run Flat albo w opony standardowe,
dlatego procedura naprawy przebitej opony
różni się w zależności od typu opony.
Przed jazdą upewnij się, w jaki typ opony
wyposażona jest Twoja Mazda. Jeśli nie
możesz zidentyfikować Twojego typu
opony, skonsultuj się
z wyspecjalizowanym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
▼Jak zidentyfikować posiadany typ
opony
Opona typu Run Flat
Opona typu Run Flat posiada na ściance
bocznej oznaczenie
i/lub .
i/lub
Opona standardowa
Opona standardowa nie posiada na ściance
bocznej oznaczenia
i/lub .
▼▼Samochód z oponami typu Run
Flat
OSTRZEŻENIE
Poddaj opony kontroli lub dokonaj
możliwie jak najszybciej
odpowiedniej naprawy przez
specjalistyczny serwis, zalecamy
Autoryzowaną Stację Obsługi
Mazdy:
Jeżeli lampka ostrzegawcza przebitej
opony świeci się, albo słychać sygnał
ostrzegawczy ciśnienia w oponie,
jazda z dużą prędkością albo
gwałtowne manewrowanie lub
hamowanie zagrażają
bezpieczeństwu. Prowadzenie
samochodu może ulec pogorszeniu,
co w efekcie może doprowadzić do
wypadku.
Jeżeli lampka ostrzegawcza przebitej
opony świeci się, albo słychać sygnał
ostrzegawczy ciśnienia w oponie,
natychmiast zmniejsz prędkość
samochodu, unikając gwałtownego
manewrowania i hamowania.
W razie przebicia opony typu Run Flat
w zestawie wskaźników zaświeca się
lampka ostrzegawcza przebitej opony
i przez około 30 sekund słychać sygnał
dźwiękowy.
W razie awarii
Przebita opona
7-4*Wybrane wersje.

▼Po d no ś ni k*
Aby wyjąć podnośnik
1. Zdejmij pokrywę.

Zaczepy
2. Odkręć śrubę motylkową i śrubę
podnośnika w kierunku przeciwnym
do ruchu wskazówek zegara.

Śruba motylkowa
Śruba podnośnika
Aby schować podnośnik
1. Włóż śrubę motylkową do podnośnika,
ze śrubą podnośnika skierowaną do
tyłu i dokręć ją wstępnie zgodnie
z ruchem wskazówek zegara.
2. Dokręć śrubę podnośnika w kierunku
zgodnym z ruchem wskazówek zegara.

Śruba motylkowa
Śruba podnośnika
3. Przekręć śrubę motylkową do oporu,
aby zabezpieczyć podnośnik.
UWAGA
Jeżeli podnośnik nie jest całkowicie
zabezpieczony, może stukać podczas
jazdy. Upewnij się, czy podnośnik jest
właściwie zamocowany.
4. Włóż zaczepy pokrywy i zainstaluj ją
na miejscu.
UWAGA
Sprawdź, czy pokrywa została
poprawnie zamontowana.
Obsługa okresowa
•Zawsze utrzymuj podnośnik
w czystości.
•Upewnij się, czy części ruchome nie są
zabrudzone lub zardzewiałe.
•Upewnij się, czy gwint śruby jest
odpowiednio nasmarowany.
W razie awarii
Przebita opona
*Wybrane wersje.7-7

PRZESTROGA
Wstrząsanie pojemnikiem po
przykręceniu wężyka do napełniania
grozi wypłynięciem uszczelniacza opon
z wężyka. Zabrudzenia ubrań lub
innych przedmiotów uszczelniaczem
opon mogą być niemożliwe do
usunięcia. Wstrząśnij pojemnikiem
przed przykręceniem wężyka.
UWAGA
Uszczelniacz łatwo twardnieje
i wprowadzenie go do opony jest
trudniejsze w zimnych warunkach
pogodowych (0°C lub poniżej).
Rozgrzej uszczelniacz wewnątrz
samochodu, aby ułatwić wprowadzenie
go do opony.
7. Zdejmij nakrętkę z pojemnika.
Przykręć wężyk do napełniania tak,
aby przebił zaślepkę pojemnika.
Zaślepka
Przewód
wtryskowy
Uszczelniacz
do opon
8. Odkręć kapturek zaworu przebitej
opony. Naciśnij tylną częścią narzędzia
do wykręcania zaworu na rdzeń zaworu
i wypuść pozostałe w oponie
powietrze.
Narzędzie do
wykręcania zaworu Nakrętka
zaworu Zawór
PRZESTROGA
Jeżeli przy wyjmowaniu zaworu
w oponie znajduje się powietrze, zawór
może wystrzelić. Ostrożnie wyjmij
zawór.
9. Odkręć zawór w kierunku przeciwnym
do ruchu wskazówek zegara i wyjmij
go.
Zawór Korpus zaworu
UWAGA
Zawór przechowuj w takim miejscu,
w którym nie ulegnie on zabrudzeniu.
W razie awarii
Przebita opona
7-10

PRZESTROGA
Podczas podłączania lub odłączania
wtyczki kompresora powietrza do/od
gniazda akcesoriów upewnij się, czy
przełącznik kompresora jest ustawiony
w położeniu OFF. Podczas włączania/
wyłączania kompresora używaj jego
przełącznika.
19. Włącz kompresor i ostrożnie napompuj
oponę do uzyskania prawidłowego
ciśnienia.
UWAGA
•Sprawdź na naklejce zawierającej
dane ciśnienia w oponach (na słupku
drzwi kierowcy) prawidłowe ciśnienie
opon.
•Nie włączaj sprężarki powietrza na
dłużej niż 10 minut ciągłej pracy,
ponieważ dalsze korzystanie z niej po
takim czasie może doprowadzić do
jej awarii.
•Jeśli ciśnienie napompowania opony
nie wzrośnie, naprawa opony nie jest
możliwa. Jeśli w ciągu 10 minut
opona nie uzyska wartości ciśnienia
napompowania podanej
w specyfikacji, prawdopodobnie
uległa ona zbyt mocnemu
uszkodzeniu. W takiej sytuacji
naprawa przy użyciu awaryjnego
zestawu do naprawy przebitej opony
nie przyniosła skutku. Skontaktuj się
ze specjalistycznym serwisem,
zalecamy Autoryzowaną Stację
Obsługi Mazdy.
•Jeśli opona została napompowana
zbyt mocno, odkręć lekko
gwintowaną nakrętkę kompresora
i wypuść trochę powietrza.
20. Gdy opona osiągnie wartość
napompowania podaną w specyfikacji,
wyłącz kompresor, obróć tuleją
przewodu kompresora w lewo i zdejmij
ją z zaworu opony.
21. Nakręć kapturek zaworu.
22. Umieść zestaw do awaryjnej naprawy
opon w bagażniku.
23. Od razu kontynuuj podróż, aby
rozprowadzić uszczelniacz w oponie.
PRZESTROGA
Jedź ostrożnie samochodem
z prędkością nie wyższą niż 80 km/h.
Jeśli samochód jedzie z prędkością
wyższą niż 80 km/h mogą być
odczuwalne wibracje.
UWAGA
(Z systemem monitorowania
ciśnienia w oponach)
Jeśli wartość ciśnienia w oponie nie jest
prawidłowa, lampka sygnalizacyjna
systemu monitorowania ciśnienia
w oponach będzie się świecić.
W razie awarii
Przebita opona
7-13

24. Po przejechaniu około 10-minutowej
trasy lub odcinka 5 km podłącz
kompresor do zaworu w oponie
zgodnie z punktem 17 procedury
i sprawdź ciśnienie napompowania
opony, patrząc na wskaźnik ciśnienia
znajdujący się na sprężarce. Jeśli
ciśnienie napompowania opony jest
niższe od wartości ciśnienia podanej
w specyfikacji, włącz kompresor
i poczekaj na osiągnięcie wartości
napompowania zgodnej ze
specyfikacją.
OSTRZEŻENIE
Jeśli ciśnienie napompowania opony
spadło poniżej wartości 130 kPa (1,3
kG/cm2 lub bary, 18,9 psi), nie
kontynuuj podróży i skontaktuj się
ze specjalistycznym serwisem,
zalecamy Autoryzowaną Stację
Obsługi Mazdy:
Naprawa przy użyciu zestawu do
awaryjnej naprawy opony nie
przyniosła skutku.
Jeśli widoczny jest spadek wartości
ciśnienia napompowania opony,
nawet po powtórzeniu punktów od
17 do 24 opisanej procedury, nie
należy kontynuować podróży:
Skontaktuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną
Stację Obsługi Mazdy.
PRZESTROGA
Przed sprawdzeniem wartości ciśnienia
napompowania opony za pomocą
wskaźnika ciśnienia wyłącz kompresor.
25. Naprawa przy użyciu zestawu do
awaryjnej naprawy opony jest
ukończona pomyślnie wówczas, jeśli
ciśnienie powietrza w oponie nie
spada. Natychmiast jedź ostrożnie
samochodem do najbliższego
specjalistycznego serwisu, zalecamy
Autoryzowaną Stację Obsługi Mazda,
w celu dokonania wymiany opony.
Zaleca się wymianę na oponę nową.
Jeśli zamierzasz naprawić lub dalej
użytkować oponę, skonsultuj się ze
specjalistycznym serwisem. Zalecamy
Autoryzowaną Stację Obsługi Mazda.
UWAGA
•Oponę, którą poddano naprawie za
pomocą zestawu do awaryjnej
naprawy opony, Mazda zaleca
możliwie jak najszybciej wymienić
na nową. Jeśli zamierzasz naprawić
lub dalej użytkować oponę,
skonsultuj się ze specjalistycznym
serwisem. Zalecamy Autoryzowaną
Stację Obsługi Mazda.
•Koła można ponownie używać
dopiero po usunięciu pozostałego na
nim uszczelniacza. Należy jednak
wymienić na nowy kompletny zawór
opony.
W razie awarii
Przebita opona
7-14

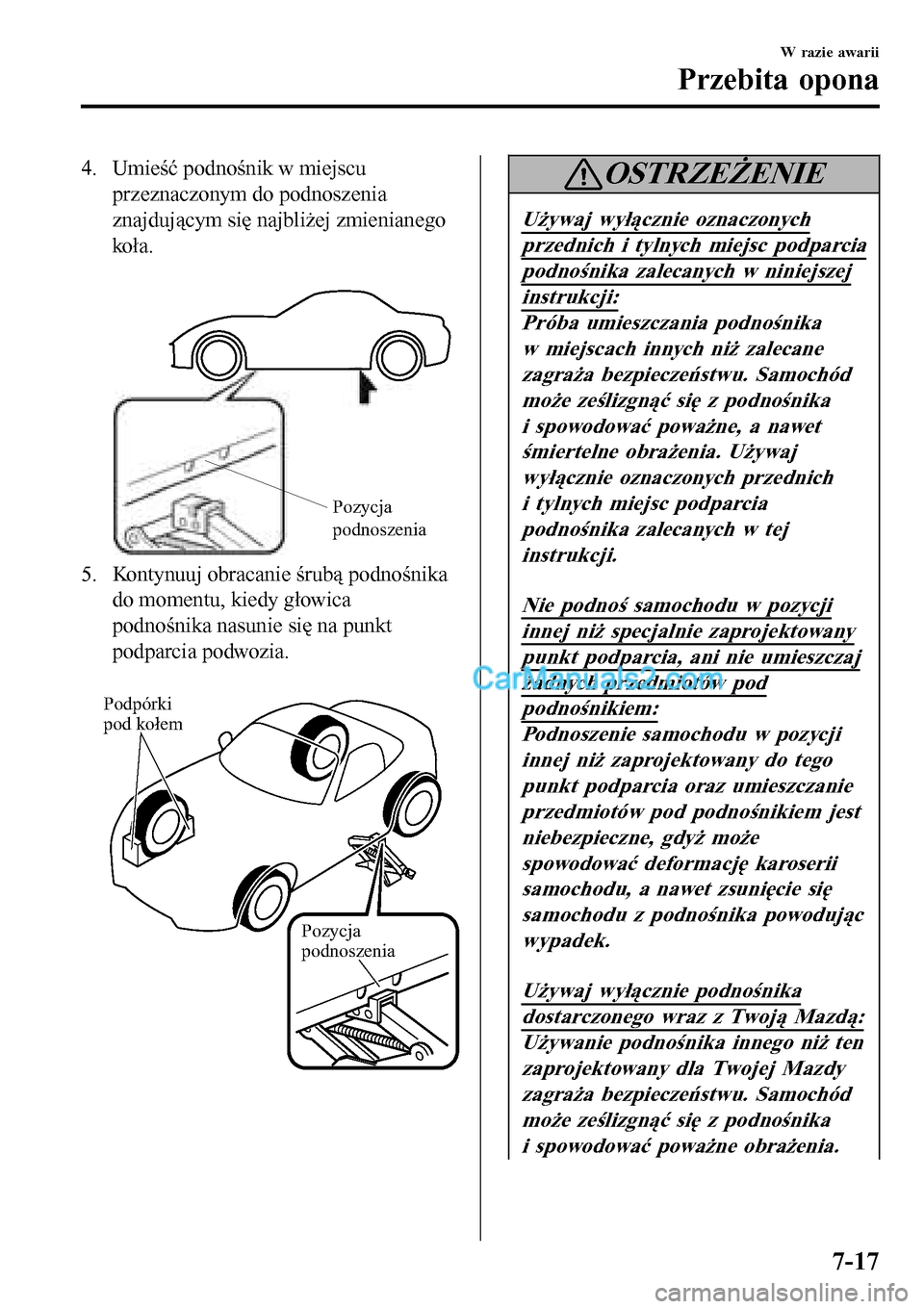

4. Umieść podnośnik w miejscu
przeznaczonym do podnoszenia
znajdującym się najbliżej zmienianego
koł a.

Pozycja
podnoszenia
5. Kontynuuj obracanie śrubą podnośnika
do momentu, kiedy głowica
podnośnika nasunie się na punkt
podparcia podwozia.

Podpórki
pod kołem
Pozycja
podnoszenia
OSTRZEŻENIE
Używaj wyłącznie oznaczonych
przednich i tylnych miejsc podparcia
podnośnika zalecanych w niniejszej
instrukcji:
Próba umieszczania podnośnika
w miejscach innych niż zalecane
zagraża bezpieczeństwu. Samochód
może ześlizgnąć się z podnośnika
i spowodować poważne, a nawet
śmiertelne obrażenia. Używaj
wyłącznie oznaczonych przednich
i tylnych miejsc podparcia
podnośnika zalecanych w tej
instrukcji.
Nie podnoś samochodu w pozycji
innej niż specjalnie zaprojektowany
punkt podparcia, ani nie umieszczaj
żadnych przedmiotów pod
podnośnikiem:
Podnoszenie samochodu w pozycji
innej niż zaprojektowany do tego
punkt podparcia oraz umieszczanie
przedmiotów pod podnośnikiem jest
niebezpieczne, gdyż może
spowodować deformację karoserii
samochodu, a nawet zsunięcie się
samochodu z podnośnika powodując
wypadek.
Używaj wyłącznie podnośnika
dostarczonego wraz z Twoją Mazdą:
Używanie podnośnika innego niż ten
zaprojektowany dla Twojej Mazdy
zagraża bezpieczeństwu. Samochód
może ześlizgnąć się z podnośnika
i spowodować poważne obrażenia.
W razie awarii
Przebita opona
7-17

Nigdy nie umieszczaj żadnych
przedmiotów pod podnośnikiem:
Podnoszenie samochodu za pomocą
podnośnika, pod którym znajduje
się jakiś przedmiot, zagraża
bezpieczeństwu. Podnośnik może się
ześlizgnąć, a samochód opaść
i spowodować poważne obrażenia.
6. Włóż korbę podnośnika i nałóż na nią
klucz do kół.

7. Obróć korbę podnośnika w prawo
i unieś samochód na taką wysokość,
aby koło było nad ziemią i aby można
je było zdjąć. Przed odkręceniem
nakrętek koła upewnij się, czy Twoja
Mazda jest właściwie unieruchomiona
i czy nie może się ześlizgnąć albo
przemieścić.
OSTRZEŻENIE
Nie podnoś samochodu wyżej, niż to
konieczne:
Podnoszenie samochodu powyżej
koniecznego poziomu jest
niebezpieczne, gdyż może
spowodować brak stabilności
samochodu i doprowadzić do
wypadku.
Nie uruchamiaj silnika, ani nie trzęś
samochodem podniesionym na
podnośniku:
Uruchamianie silnika lub trzęsienie
samochodem na podnośniku jest
niebezpieczne, gdyż samochód może
ześlizgnąć się z podnośnika
powodując wypadek.
Nie wchodź pod samochód
podniesiony na podnośniku:
Wchodzenie pod samochód
podniesiony na podnośniku jest
niebezpieczne. Jeśli samochód
ześlizgnie się z podnośnika, może
spowodować poważne obrażenia,
a nawet śmierć.
8. Odkręć nakrętki koła, odkręcając je
przeciwnie do ruchu wskazówek
zegara; następnie zdejmij koło.
W razie awarii
Przebita opona
7-18

UWAGA
(Z systemem monitorowania
ciśnienia w oponach)
Po zamontowaniu koła zapasowego nie
naciskaj przycisku ustawiania systemu
monitorowania ciśnienia w oponach.
Przycisk ten można nacisnąć wyłącznie
po zainstalowaniu naprawionej lub
nowej opony (strona 4-43).
OSTRZEŻENIE
Nie jedź, jeśli nawet tylko w jednej
oponie ciśnienie jest nieprawidłowe:
Jazda z oponami o nieprawidłowym
ciśnieniu zagraża bezpieczeństwu.
Opony z nieprawidłowym ciśnieniem
mają wpływ na sterowność pojazdu
i mogą być przyczyną do wypadku.
Sprawdź ciśnienie we wszystkich
oponach, z kołem zapasowym
włącznie.
UWAGA
Odpowiednio zabezpiecz podnośnik
i narzędzia, aby nie hałasowały podczas
jazdy.
W razie awarii
Przebita opona
7-21
