2017 Lexus GS450h Handleiding (in Dutch)

811-2. Hybridesysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
Er zijn ventilatieopeningen aanwezig
aan beide zijden van de achterleuning
voor de koeling van het batterijpakket
(tractiebatterij). Als deze openingen
geblokkeerd worden, kan het batte-
rijpakket oververhit raken, waardoor
het vermogen dat het batterijpakket
kan leveren, gereduceerd wordt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspannings-
systeem en de brandstofpomp worden uitgeschakeld als de botsingssensor een
aanrijding met een kracht boven een bepaalde drempelwaarde heeft gesigna-
leerd, om de kans op een elektrische schok en brandstoflekkage tot een mini-
mum te beperken. Als het uitschakelsysteem voor noodgevallen in werking is
getreden, kunt u uw auto niet meer starten. Neem contact op met een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige om het hybridesysteem weer te starten.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
(→Blz. 466)
Ventilatieopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
GS450h_300h_OM_OM30F92E_(EE).book Page 81 Tuesday, November 29, 2016 2:56 PM

821-2. Hybridesysteem
GS450h_300h_OM_OM30F92E_(EE)
■Als er een waarschuwingslampje gaat branden of een waarschuwingsmelding wordt
weergegeven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem opnieuw te star-
ten. Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het controlelampje
READY niet gaat branden.
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid benzine die nodig is om het waarschuwingslampje laag brand-
stofniveau (
→Blz. 462) uit te laten gaan. Als er slechts een kleine hoeveelheid brandstof in
de tank zit, kan het hybridesysteem mogelijk niet worden gestart. (De standaardhoeveel-
heid brandstof is ongeveer 9,9 liter, als de auto op een vlakke ondergrond staat. Deze
waarde kan afwijken als de auto op een helling staat. Vul brandstof bij wanneer de auto
schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien van een
afscherming voor elektromagnetische golven en zenden ongeveer net zo veel elektro-
magnetische golven uit als conventionele auto's met een benzinemotor, of elektronische
huishoudapparatuur.
●Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beperkt. De levensduur van het batte-
rijpakket (tractiebatterij) kan veranderen afhankelijk van de rijstijl en de rijomstandigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met batterijen).
WA A R S C H U W I N G
■Voorzorgsmaatregelen hoogspanningssysteem
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning) als een 12V-sys-
teem. Beide hoogspanningssystemen (wissel- en gelijkspanning) zijn zeer gevaarlijk en kun-
nen zeer ernstig letsel, ernstige brandwonden en elektrische schokken veroorzaken.
●Verwijder of vervang nooit hoogspanningscomponenten, hoogspanningskabels en de
stekkers ervan, raak ze niet aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het starten heet, aangezien het systeem gebruikmaakt
van hoogspanning. Wees alert op zowel hoogspanning als hoge temperaturen en volg
altijd de aanwijzingen op de waarschuwingslabels op.
●Open nooit de klep achter de achterbank
waarachter zich de servicestekker bevindt. De
servicestekker, waar hoogspanning op staat,
wordt alleen gebruikt bij onderhoud aan de
auto.
GS450h_300h_OM_OM30F92E_(EE).book Page 82 Tuesday, November 29, 2016 2:56 PM

831-2. Hybridesysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
WA A R S C H U W I N G
■Waarschuwingen voor het geval de auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem, zet de
selectiehendel in stand P en schakel het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische bedrading blootligt, kan er een elektrische
schok optreden. Raak blootliggende elektrische bedrading nooit aan.
●Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het geconcen-
treerde alkalische elektrolyt uit het batterijpakket (tractiebatterij) kan zijn. Spoel
vloeistof die op uw huid of in uw ogen terecht is gekomen direct af met veel water of,
indien mogelijk, met boorwater. Schakel onmiddellijk medische hulp in.
●Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik nooit een
brandblusser die niet is bedoeld voor het blussen van brand als gevolg van een elek-
trische storing. Zelfs het gebruik van een geringe hoeveelheid water om te blussen
kan al gevaarlijk zijn.
●Als uw auto gesleept moet worden, dient dit te gebeuren met de achterwielen van de
grond. Als de wielen die gekoppeld zijn aan de elektromotor (tractiemotor) tijdens
het slepen de grond raken, kan de elektromotor elektriciteit blijven opwekken. Hier-
door kan brand ontstaan. (→Blz. 454)
●Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloeistoflekkage
waarneembaar is, kan het brandstofsysteem beschadigd zijn. Verlaat uw auto zo
spoedig mogelijk.
GS450h_300h_OM_OM30F92E_(EE).book Page 83 Tuesday, November 29, 2016 2:56 PM

841-2. Hybridesysteem
GS450h_300h_OM_OM30F92E_(EE)
WA A R S C H U W I N G
■Batterijpakket (tractiebatterij)
●U mag het batterijpakket nooit doorverkopen, overdragen aan iemand anders of
aanpassen. Om ongelukken te voorkomen worden batterijpakketten die uit afge-
dankte auto's worden gehaald, ingezameld door een erkende Lexus-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Voer het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende gebeuren, met
ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden gedumpt, het is
schadelijk voor het milieu en iemand kan een onderdeel aanraken dat onder
hoogspanning staat en een elektrische schok krijgen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybride-
auto. Als het batterijpakket buiten uw auto wordt gebruikt of op een of andere
manier wordt aangepast, kunnen er ongelukken mee gebeuren: iemand kan een
elektrische schok krijgen, het batterijpakket kan hitte en rook genereren, er kan
zich een ontploffing voordoen en er kan elektrolyt uit het batterijpakket lekken.
Wanneer u uw auto doorverkoopt of overdraagt, is het risico van een ongeval zeer
groot, omdat de persoon die de auto ontvangt mogelijk niet op de hoogte is van
deze gevaren.
●Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd, bestaat de
kans op zware elektrische schokken als hoogspanningsonderdelen, kabels en aan-
sluitingen hiervan aangeraakt worden. Wanneer uw auto moet worden afgevoerd,
dient het batterijpakket te worden afgevoerd door een erkende Lexus-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige. Als het batterijpakket niet op de juiste manier wordt afgevoerd, kan dit
elektrische schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
OPMERKING
■Ventilatieopeningen batterijpakket (tractiebatterij)
●Voorkom dat voorwerpen de ventilatieopeningen blokkeren. Het batterijpakket
(tractiebatterij) kan oververhit en beschadigd raken.
●Reinig de ventilatieopeningen regelmatig om oververhitting van het batterijpakket
(tractiebatterij) te voorkomen.
●Laat de ventilatieopeningen niet nat of vuil worden, anders kan er kortsluiting ont-
staan en kan het batterijpakket (tractiebatterij) beschadigd raken.
●Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor een water-
dispenser, in de auto. Als er water op het batterijpakket (tractiebatterij) komt, kan het
batterijpakket beschadigd raken. Laat de auto controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 84 Tuesday, November 29, 2016 2:56 PM

85
1 1-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
Startblokkering
Het controlelampje knippert nadat het
contact UIT is gezet om aan te geven
dat het systeem in werking is.
Het controlelampje stopt met knippe-
ren als het contact in stand ACC of
AAN wordt gezet om aan te geven dat
het systeem is uitgeschakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
●Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip van een
andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transponderchips die
voorkomen dat het hybridesysteem gestart kan worden met een sleutel die
niet in een eerder stadium is geregistreerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar absolute bevei-
liging tegen elke vorm van diefstal kan niet worden gegarandeerd.
GS450h_300h_OM_OM30F92E_(EE).book Page 85 Tuesday, November 29, 2016 2:56 PM

861-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)

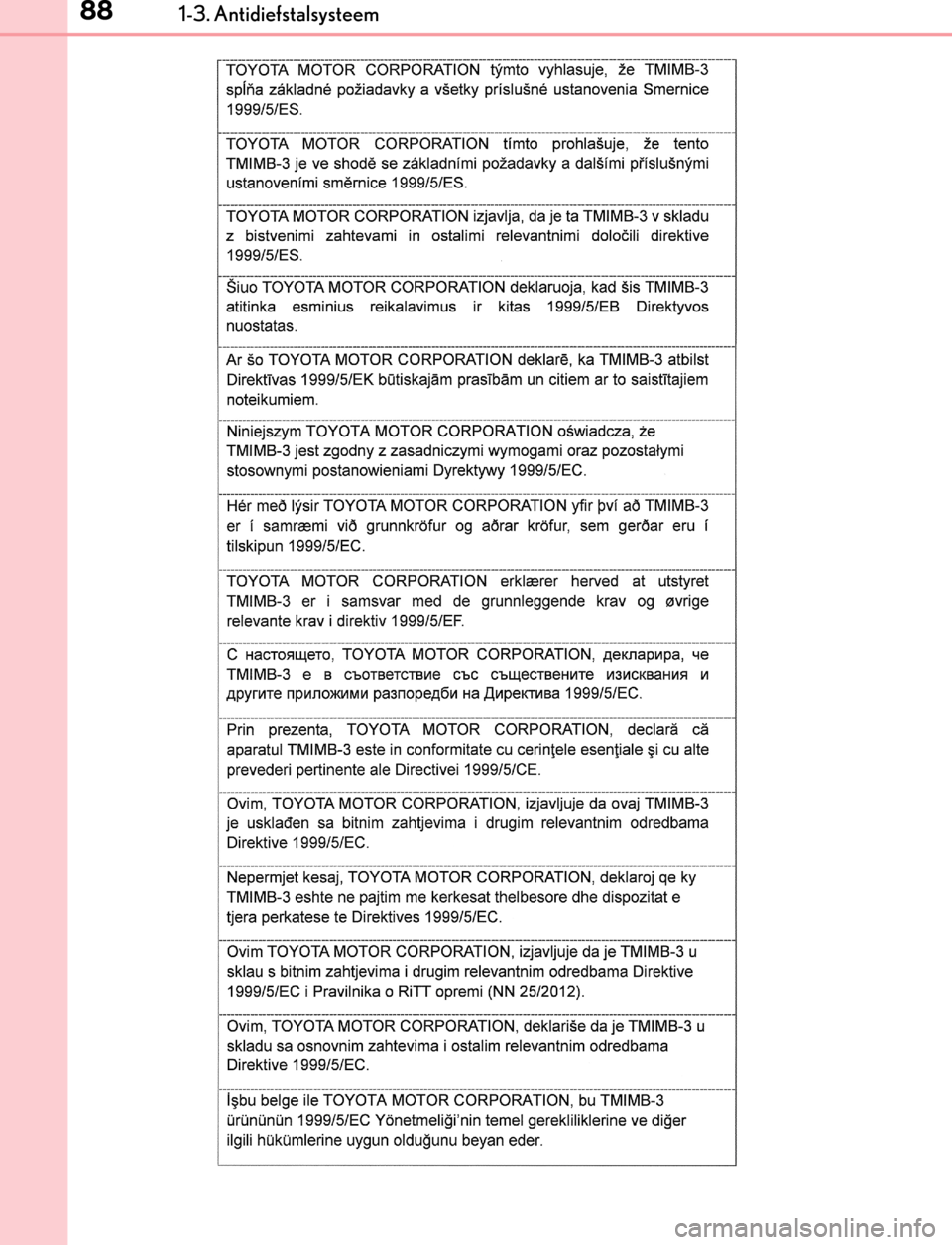

■Verklaring voor de startblokkering
GS450h_300h_OM_OM30F92E_(EE).book Page 86 Tuesday, November 29, 2016 2:56 PM

871-3. Antidiefstalsysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
GS450h_300h_OM_OM30F92E_(EE).book Page 87 Tuesday, November 29, 2016 2:56 PM

881-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)
GS450h_300h_OM_OM30F92E_(EE).book Page 88 Tuesday, November 29, 2016 2:56 PM
