3625-1. Bildschirm des Remote Touch
GS450h_300h_OM_OM99M62M_(EM)
Remote Touch/12,3-Zoll-Display 

: Falls vorhanden
Mit dem Remote Touch können Sie die Bildschirme des Remote Touch bedie-
nen.
Wenn Ihr Modell mit einem Navigationssystem ausgestattet ist, lesen Sie d ie
“NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
Die nachstehende Abbildung bezieht si ch auf Fahrzeuge mit Linkslenkung.
Die Tastenpositionen können bei Fahrzeugen mit Rechtslenkung leicht
abweichen.
Bedienung des Remote Touch

365
5-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM) Drücken Sie die Taste “MENU” auf dem Remote Touch, um den Bildschirm
“Menü” anzuzeigen.
Die Anzeige kann je nach Art des Systems unterschiedlich sein.
12,3-Zoll-Display: Wenn ein Unterbrechungsbildschirm auf der seitlichen Anzeige ange-
zeigt wird, wird der Bildschirm “Menü” auf der Hauptanzeige angeze igt.
Bildschirm “Menü”
Fahrzeuge mit 8-Zoll-DisplayFahrzeuge mit 12,3-Zoll-Display
SchalterFunktion
Wählen Sie diese Taste, um den Kartenbildschirm oder den Navigations-
menü-Bildschirm anzuzeigen. *1, 2
Wählen Sie diese Taste, um den Ra
dio-Bedienbildschirm anzuzeigen.*1
Wählen Sie diese Taste, um den
Medien-Bedienbildschirm zu bedie-
nen. *1
Wählen Sie diese Taste, um den B
ildschirm der Freisprecheinrichtung
anzuzeigen. *1
Wählen Sie diese Taste, um den Kraf
tstoffverbrauchsbildschirm anzuzei-
gen. ( S. 130, 133)
Wählen Sie diese Taste, um den B ildschirm “Information” anzuzeigen. *1
Wählen Sie diese Taste, um den K
limaanlagen-Bedienbildschirm anzu-
zeigen. ( S. 368)
Wählen Sie diese Taste, um den Bildschirm “Einst.” anzuzeigen.*1

3665-1. Bildschirm des Remote Touch
GS450h_300h_OM_OM99M62M_(EM) *
1
: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
* 2
: Falls vorhanden
■Vollbildanzeige
Die folgenden Funktionen können im Vollbildmodus angezeigt werden:
* : Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
■Geteilter Bildschirm
Auf der linken und rechten Seite des Displays können unterschiedliche Infor-
mationen angezeigt werden. Beispielsweise kann auf einer Seite der Bild-
schirm der Klimaanlage angezeigt und bedient werden, während auf der
anderen Seite der Bildschirm mit den Kraftstoffverbrauchsdaten angezeigt
wird. Der große Bildschirm auf der linken Seite des Displays wird als Haupt-
anzeige und der kleine Bildschirm auf der rechten Seite als seitliche Anzeige
bezeichnet.
“Anzeige”Wählen Sie diese Taste, um Kontrast und Helligkeit der Bildschirme ein-
zustellen, die Anzeige auszuschalten usw. *1
Bedienung des 12,3-Zoll-Displays
SchalterFunktion
●
Startbildschirm *
● Bildschirm “Menü” ( S. 365)
● Kartenbildschirm *
● Audio-Bildschirm * ●
Energie-Überwachungsanzeige/
Verbrauchsbildschirm ( S. 130)
● Klimaanlagen-Bedienbildschirm ( S. 368)

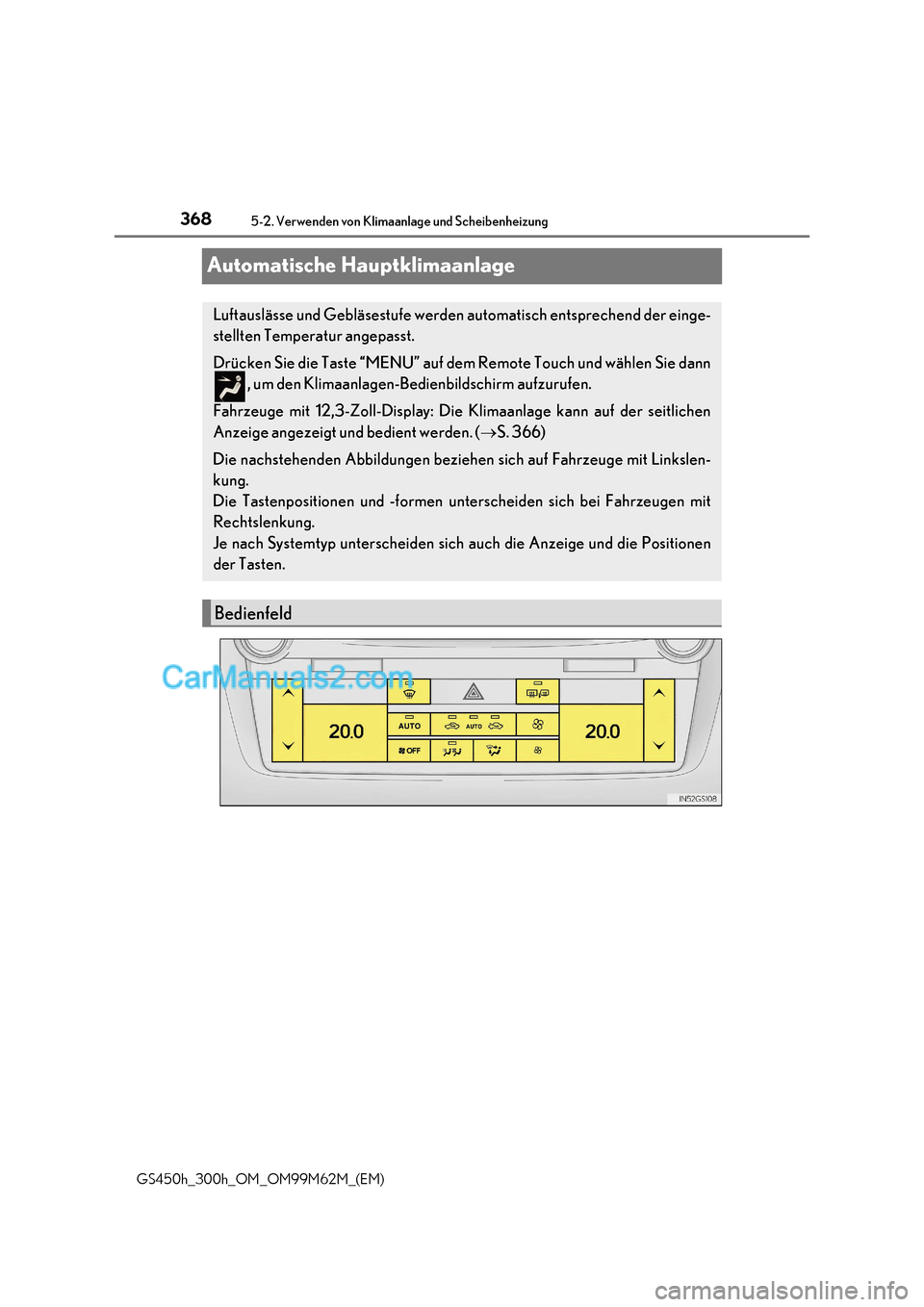

3685-2. Verwenden von Klimaanlage und Scheibenheizung
GS450h_300h_OM_OM99M62M_(EM)
Automatische Hauptklimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der einge-
stellten Temperatur angepasst.
Drücken Sie die Taste “MENU” auf de m Remote Touch und wählen Sie dann
, um den Klimaanlagen-Bedienbildschirm aufzurufen.
Fahrzeuge mit 12,3-Zoll-Display: Die Klimaanlage kann auf der seitlichen
Anzeige angezeigt und bedient werden. ( S. 366)
Die nachstehenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslen- kung.
Die Tastenpositionen und -formen un terscheiden sich bei Fahrzeugen mit
Rechtslenkung.
Je nach Systemtyp unterscheiden sich auch die Anzeige und die Positionen
der Tasten.
Bedienfeld

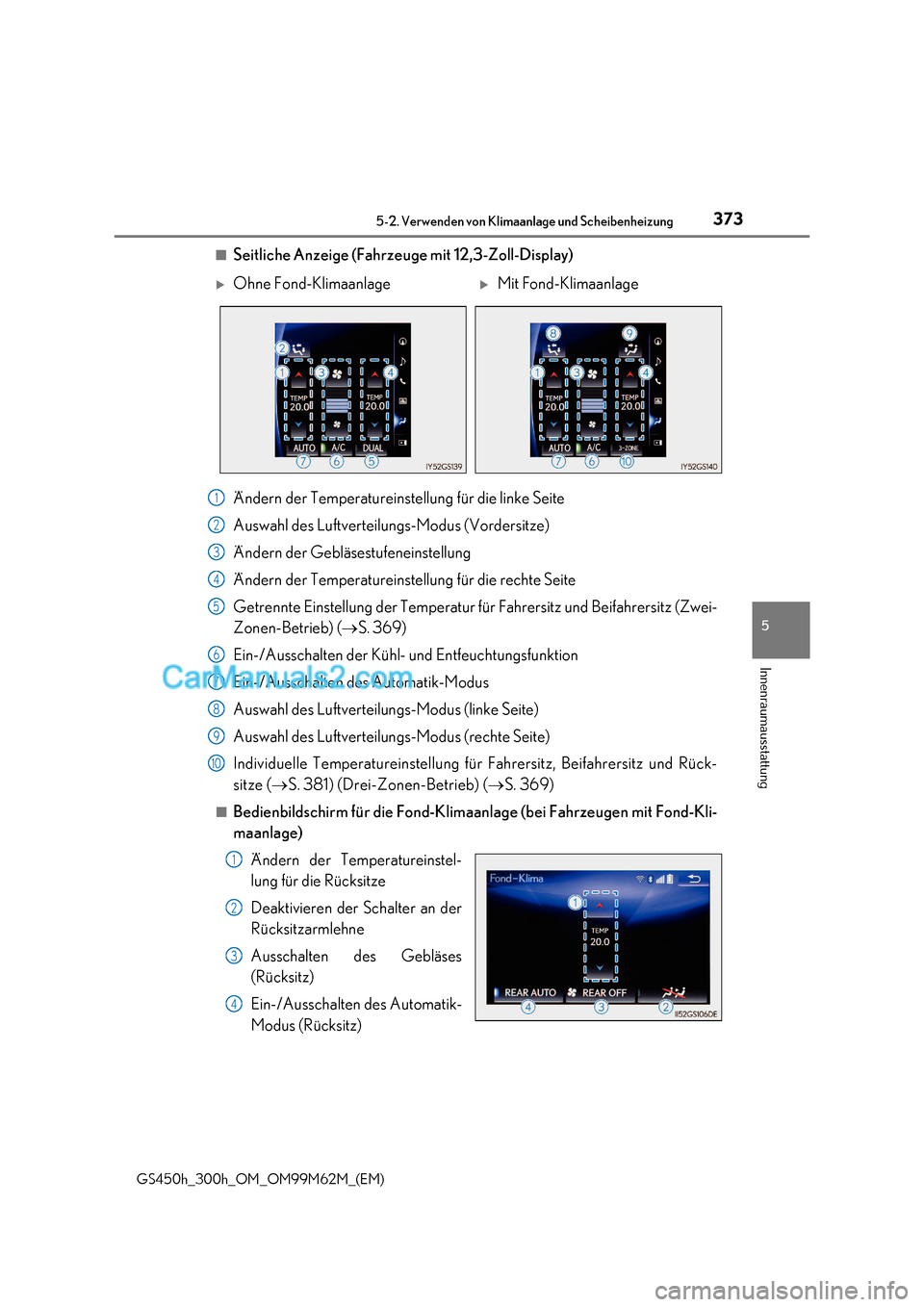

373
5-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
■Seitliche Anzeige (Fahrzeuge mit 12,3-Zoll-Display)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftverteilungs-Modus (Vordersitze)
Ändern der Gebläsestufeneinstellung
Ändern der Temperatureinstellung für die rechte Seite
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz (Zwei-
Zonen-Betrieb) ( S. 369)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein-/Ausschalten des Automatik-Modus
Auswahl des Luftverteilungs-Modus (linke Seite)
Auswahl des Luftverteilungs-Modus (rechte Seite)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze ( S. 381) (Drei-Zonen-Betrieb) ( S. 369)
■Bedienbildschirm für die Fond-Klimaan lage (bei Fahrzeugen mit Fond-Kli-
maanlage)
Ändern der Temperatureinstel-
lung für die Rücksitze
Deaktivieren der Schalter an der
Rücksitzarmlehne
Ausschalten des Gebläses
(Rücksitz)
Ein-/Ausschalten des Automatik-
Modus (Rücksitz)
Ohne Fond-KlimaanlageMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
1
2
3
4

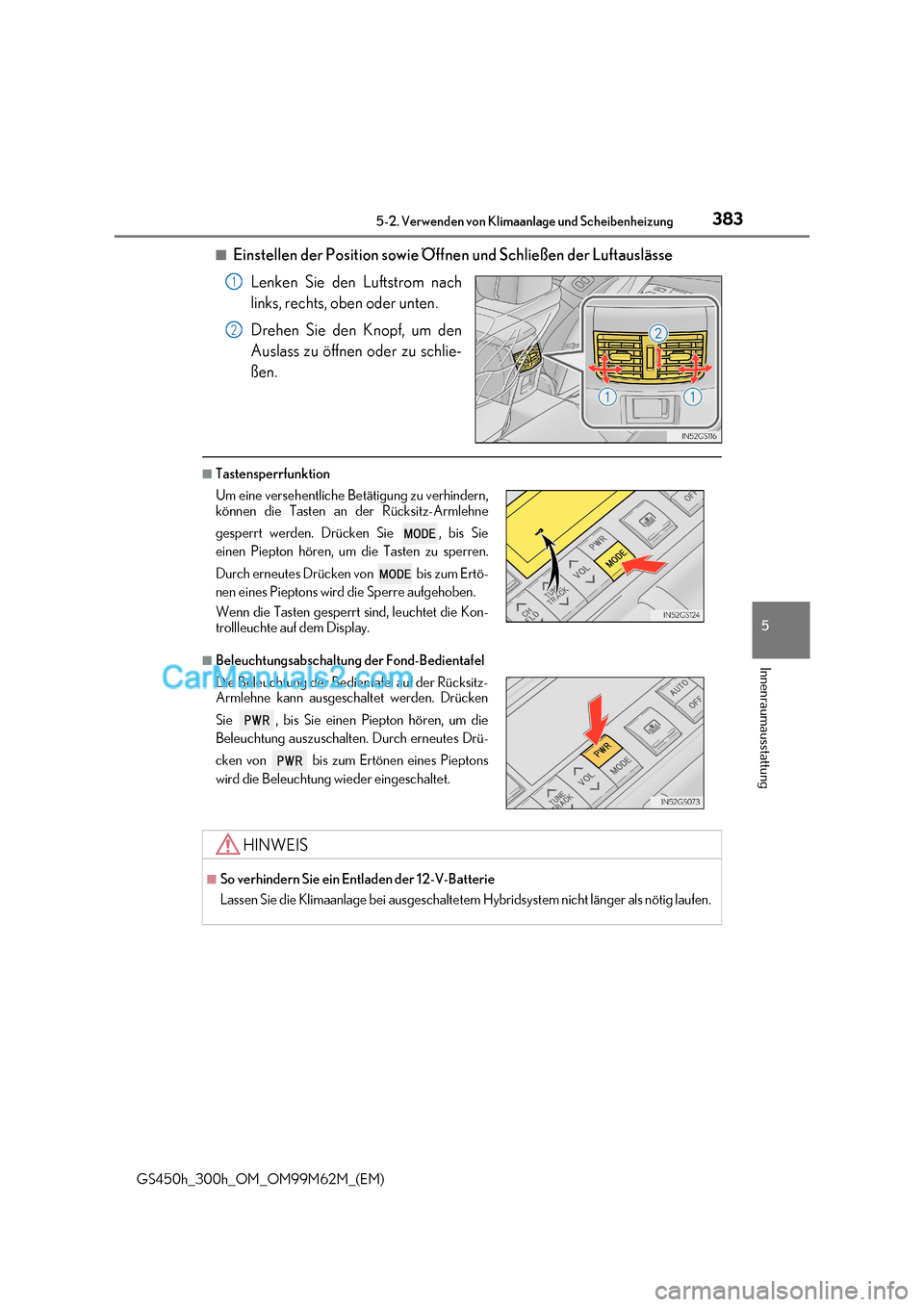

383
5-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS450h_300h_OM_OM99M62M_(EM)
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Lenken Sie den Luftstrom nach
links, rechts, oben oder unten.
Drehen Sie den Knopf, um den
Auslass zu öffnen oder zu schlie- ßen.
■Tastensperrfunktion
■Beleuchtungsabschaltung der Fond-Bedientafel
1
2
Um eine versehentliche Betätigung zu verhindern,
können die Tasten an der Rücksitz-Armlehne
gesperrt werden. Drücken Sie , bis Sie
einen Piepton hören, um die Tasten zu sperren.
Durch erneutes Drücken von bis zum Ertö-
nen eines Pieptons wird die Sperre aufgehoben.
Wenn die Tasten gesperrt sind, leuchtet die Kon-
trollleuchte auf dem Display.
Die Beleuchtung der Bedientafel auf der Rücksitz-
Armlehne kann ausgeschaltet werden. Drücken
Sie , bis Sie einen Piepton hören, um die
Beleuchtung auszuschalten. Durch erneutes Drü-
cken von bis zum Ertönen eines Pieptons
wird die Beleuchtung wieder eingeschaltet.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausgeschaltetem Hybridsystem nicht länger als nötig laufen.

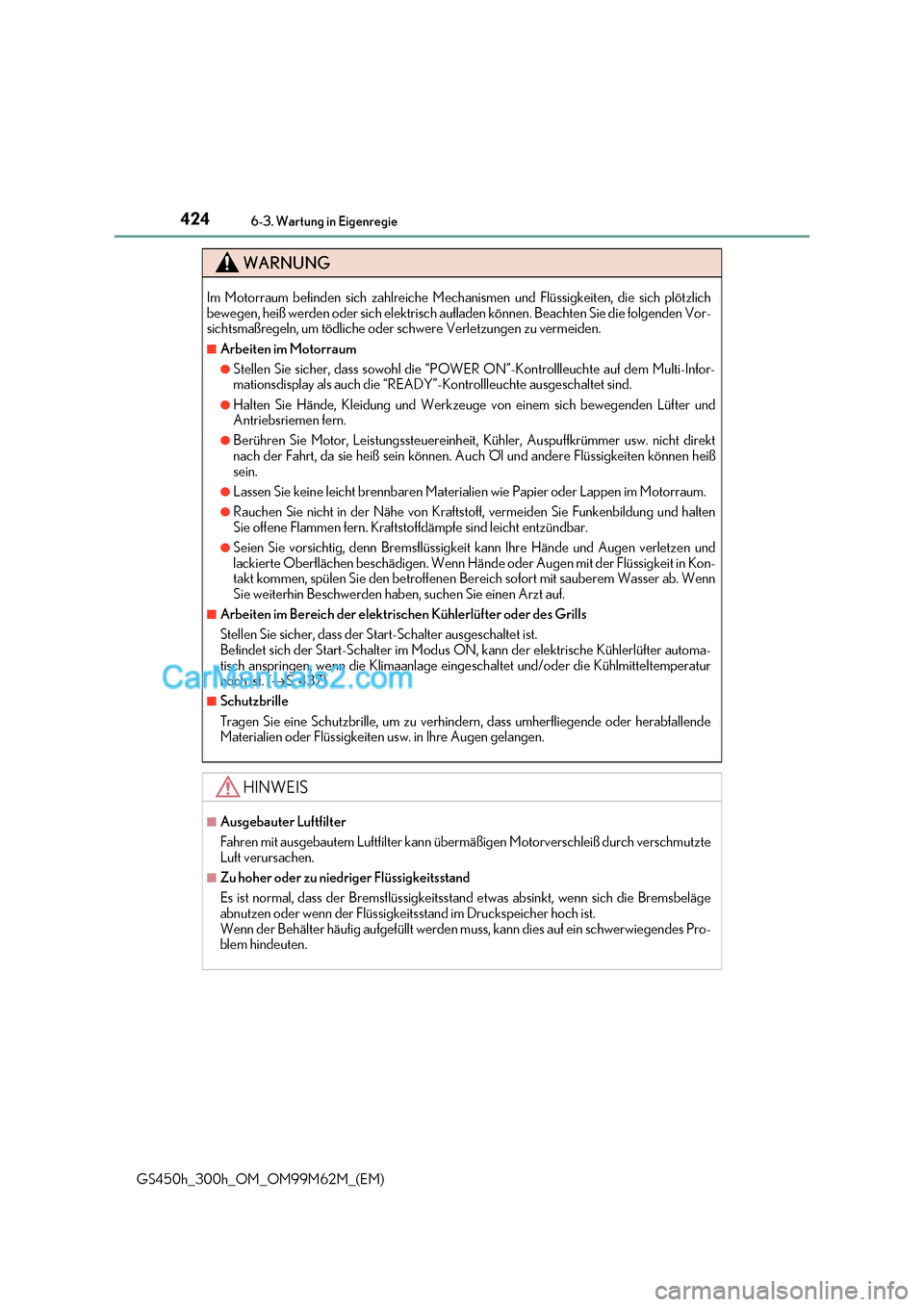

4246-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
Im Motorraum befinden sich zahlreiche Mechanismen und Flüssigkeiten, die sich plötzlich
bewegen, heiß werden oder sich elektrisch aufladen können. Beachten Sie die folgenden Vor-
sichtsmaßregeln, um tödliche oder schwere Verletzungen zu vermeiden.
■Arbeiten im Motorraum
●Stellen Sie sicher, dass sowohl die “POWER ON”-Kontrollleuchte auf dem Multi-Infor-
mationsdisplay als auch die “READY”-Kontrollleuchte ausgeschaltet sind.
●Halten Sie Hände, Kleidung und Werkzeuge von einem sich bewegenden Lüfter und
Antriebsriemen fern.
●Berühren Sie Motor, Leistungssteuereinheit, Kühler, Auspuffkrümmer usw. nicht direkt
nach der Fahrt, da sie heiß sein können. Au ch Öl und andere Flüssigkeiten können heiß
sein.
●Lassen Sie keine leicht brennbaren Materialien wie Papier oder Lappen im Motorraum.
●Rauchen Sie nicht in der Nähe von Kraftstoff, vermeiden Sie Funkenbildung und ha lten
Sie offene Flammen fern. Kraftstoffdämpfe sind leicht entzündbar.
●Seien Sie vorsichtig, denn Bremsflüssigkeit kann Ihre Hände und Augen verletzen und
lackierte Oberflächen beschädigen. Wenn Händ e oder Augen mit der Flüssigkeit in Kon-
takt kommen, spülen Sie den betroffenen Bereich sofort mit sauberem Wasser ab. Wenn
Sie weiterhin Beschwerden haben, suchen Sie einen Arzt auf.
■Arbeiten im Bereich der elektrischen Kühlerlüfter oder des Grills
Stellen Sie sicher, dass der Start-Schalter ausgeschaltet ist.
Befindet sich der Start-Schalter im Modus ON, kann der elektrische Kühlerlüfter automa-
tisch anspringen, wenn die Klimaanlage eingeschaltet und/oder die Kühlmitteltemperatur
hoch ist. ( S. 437)
■Schutzbrille
Tragen Sie eine Schutzbrille, um zu verhindern, dass umherfliegende oder herabfallende
Materialien oder Flüssigkeiten usw. in Ihre Augen gelangen.
HINWEIS
■Ausgebauter Luftfilter
Fahren mit ausgebautem Luftfilter kann übermäßigen Motorverschleiß durch verschmutzte
Luft verursachen.
■Zu hoher oder zu niedriger Flüssigkeitsstand
Es ist normal, dass der Bremsflüssigkeitsstand etwas absinkt, wenn sich die Bre msbeläge
abnutzen oder wenn der Flüssigkeitsstand im Druckspeicher hoch i st.
Wenn der Behälter häufig aufgefüllt werden muss, kann dies auf ein schwerwiegendes Pro-
blem hindeuten.

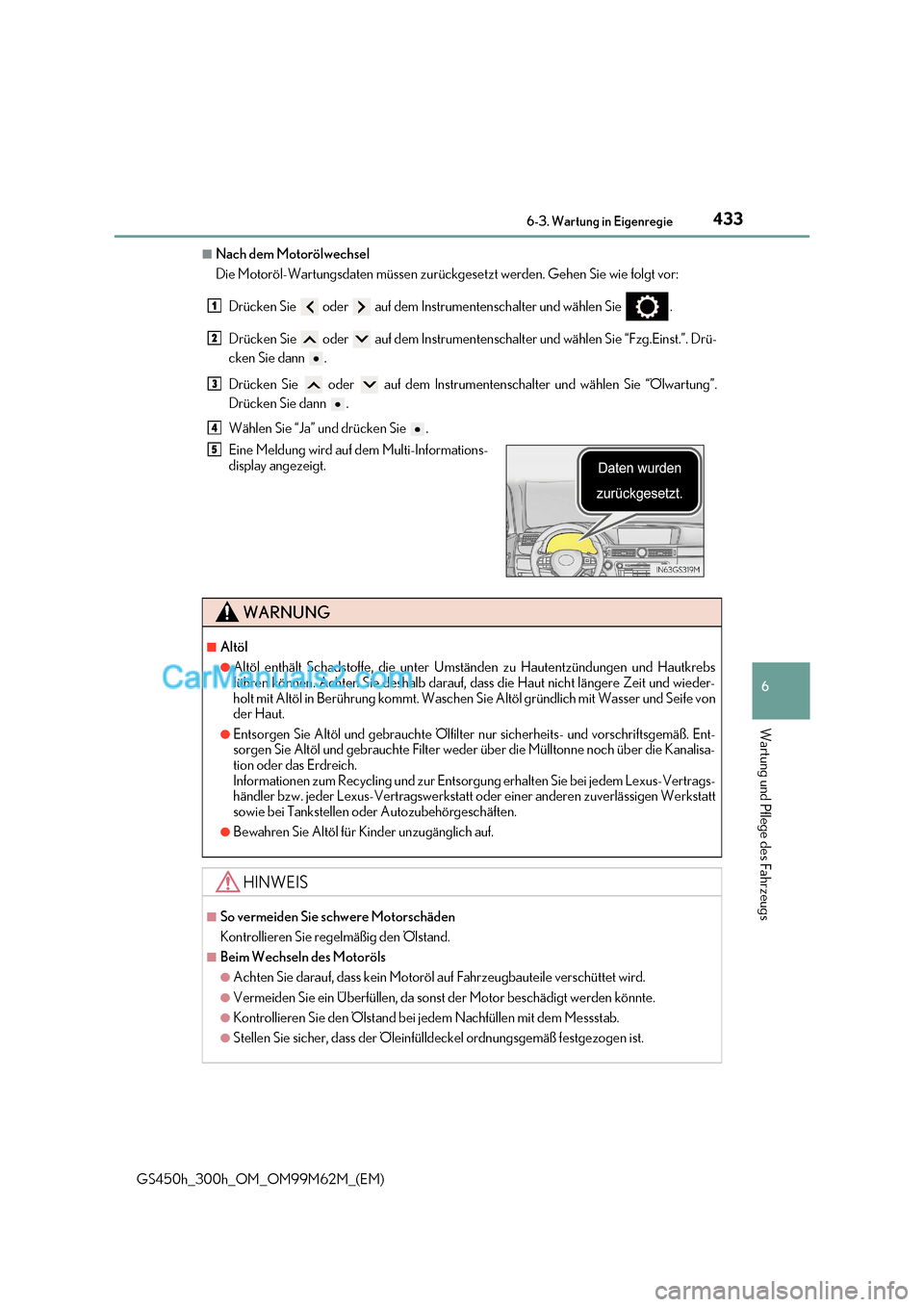

433
6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
■Nach dem Motorölwechsel
Die Motoröl-Wartungsdaten müssen zurückgesetzt werden. Gehen Sie wie folgt vor:
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Fzg.Einst.”. Drü-
cken Sie dann .
Drücken Sie oder auf dem Instrumentenschalter und wählen Sie “Ölwartung”.
Drücken Sie dann .
Wählen Sie “Ja” und drücken Sie .
Eine Meldung wird auf dem Multi-Informations-
display angezeigt.
WARNUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Hautkrebs
führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit und wieder-
holt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mi t Wasser und Seife von
der Haut.
●Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß. Ent-
sorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die Kanalisa-
tion oder das Erdreich.
Informationen zum Recycling und zur Entsorgung erhalten Sie bei jedem Lexus-Vertrags-
händler bzw. jeder Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
sowie bei Tankstellen oder Autozubehörgeschäften.
●Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
●Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
●Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
●Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
1
2
3
4
5
