2017 FIAT TALENTO Brugs- og vedligeholdelsesvejledning (in Danish)

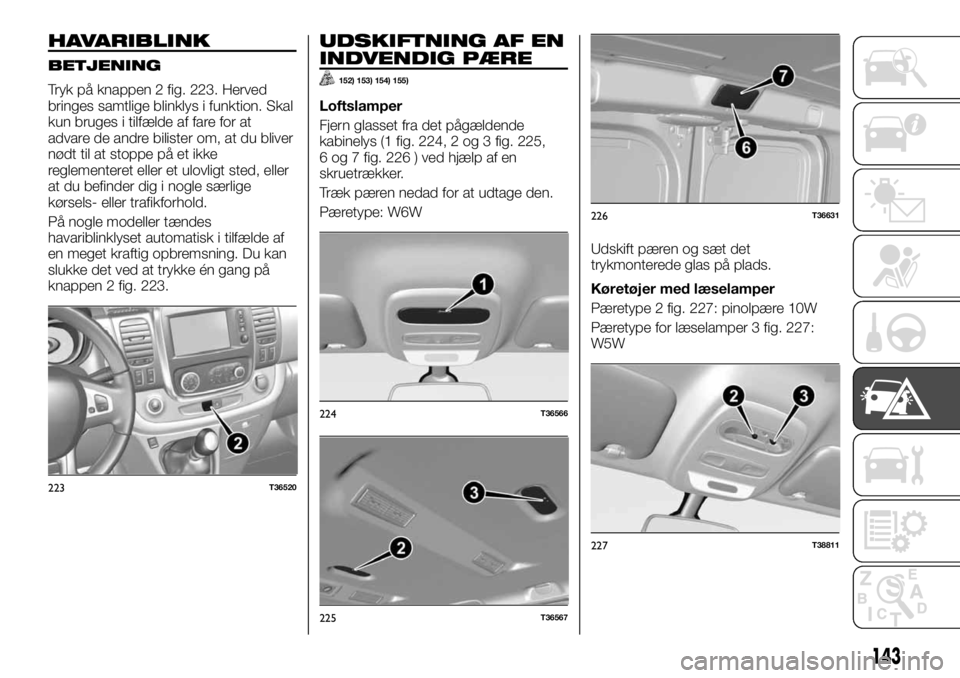

HAVARIBLINK
BETJENING
Tryk på knappen 2 fig. 223. Herved
bringes samtlige blinklys i funktion. Skal
kun bruges i tilfælde af fare for at
advare de andre bilister om, at du bliver
nødt til at stoppe på et ikke
reglementeret eller et ulovligt sted, eller
at du befinder dig i nogle særlige
kørsels- eller trafikforhold.
På nogle modeller tændes
havariblinklyset automatisk i tilfælde af
en meget kraftig opbremsning. Du kan
slukke det ved at trykke én gang på
knappen 2 fig. 223.
UDSKIFTNING AF EN
INDVENDIG PÆRE
152) 153) 154) 155)
Loftslamper
Fjern glasset fra det pågældende
kabinelys (1 fig. 224, 2 og 3 fig. 225,
6 og 7 fig. 226 ) ved hjælp af en
skruetrækker.
Træk pæren nedad for at udtage den.
Pæretype: W6W
Udskift pæren og sæt det
trykmonterede glas på plads.
Køretøjer med læselamper
Pæretype 2 fig. 227: pinolpære 10W
Pæretype for læselamper 3 fig. 227:
W5W
223T36520
224T36566
225T36567
226T36631
227T38811
143

Lys i handskerum
Fjern glasset ved hjælp af en
skruetrækker.
Træk pæren 4 fig. 228 nedad for at
udtage den.
Pæretype: W5W
Udskift pæren og sæt det
trykmonterede glas på plads.
Bagagerumslys
Fjern glasset ved hjælp af en
skruetrækker.
Træk pæren 5 fig. 229 nedad for at
udtage den.
Pæretype: W5WUdskift pæren og sæt det
trykmonterede glas på plads.
BEMÆRK
152)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
153)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
154)Skift kun pærer med motoren
standset. Kontroller også, at motoren er
kold for at undgå fare for forbrændinger.
155)Pærerne indeholder et gastryk og kan
derfor sprænges under udskiftningen. Fare
for legemsbeskadigelse.
UDSKIFTNING AF EN
UDVENDIG PÆRE
156) 157) 158) 159) 160)
29)
Kørelys ("Day lights")
Drej fatningen A fig. 230 en kvart
omgang mod uret og tag den ud.
Pæretype: W21W/5W.
Udskift pæren og sæt fatningen på
plads.
Fjernlys og nærlys
Drej dækslet B fig. 230 en kvart
omgang mod uret.
Afbrud kontakten 2 fig. 231.
Frigør fjederen 1 fig. 231, og tag pæren
ud.
Pæretype: H4.
228T36569
229T36568
230T36663
144
I NØDSTILFÆLDE

Pæreglasset må ikke berøres med
fingrene. Pæren holdes i soklen.
Skift pæren, sæt fjederen og stikket på
plads igen, og sørg for, at dækslet B
fig. 230 også sættes korrekt på plads
igen.
Blinklys
Drej fatningen C fig. 232 en kvart
omgang mod uret og tag pæren ud.VIGTIGT Ved lovmæssige krav, eller for
en sikkerheds skyld: Medbring altid et
sæt ekstra pærer og sikringer i vognen.
Sættet kan købes hos Fiats servicenet.
Pæretype: PY21W (orange pære).
Tågeforlygter
Udskiftning af lygterne 3 fig. 233:
få adgang til fatningen nede fra
køretøjet
Afklips dækslet.
Drej fatningen en kvart omgang.
Pæretype: H16LL.
Pæretype til køretøjer med
cornering-lygter: H11LL.
Sideblink
Tag glasset af (pil) 5 fig. 234 (ved hjælp
af en skruetrækker og "tildæk" spidsen
med en klud så karrosseriets lakering
ikke beskadiges).
Drej fatningen 4 fig. 234 en kvart
omgang mod uret og tag pæren ud.Pæretype: W5W eller, afhængigt af
modellen, WY5 W.
Hjælpelygter
Hvis du ønsker at udstyre din bil med
hjælpelygter, "tågelygter" eller
"fjernprojektører", skal du rette
henvendelse til Fiats servicenet.231T36664
232T36665
233T36667
234T36674
145

Bageste lygteblok type A
- Skru skruerne 1 fig. 235 af.
Drej lygteenheden A fig. 235 let, og tag
den ud af fastgøringspunkterne for at få
adgang til fatningerne 2 fig. 236.
Frigør fatningerne ved at dreje dem en
kvart omgang mod uret.
Frigør pærerne ved at udøve et let tryk
og dreje dem samtidigt en kvart
omgang mod uret.
Blinklygter 3 fig. 237: pære med
bajonetfatning PY 21W.
Positions- og stoplygter 4
fig. 237: pære med bajonetfatning P
21/5W.
Bageste lygteblok type B
- Skru skruerne 5 fig. 238 af.
Frigør lygteenheden B fig. 238.
Drej fatningen 6 eller 7 fig. 239 og frigør
den.Udskift den pågældende pære.
Sæt fatningen i igen, og fastgør den
ved at dreje den. Kontroller, at den
sidder godt fast. Sæt lygteenheden i
igen, og skru den fast.
Tågebaglygte (kun førersiden) 6:
W16W pære med bajonetfatning.
Baklys 7:pære med bajonetfatning
W16W.
Tredje stop på fløjdøre bagtil
Skru møtrikkerne 8 fig. 240 af.
235T36675
236T36676
237T36677
238T36679
239T36680
240T36681
146
I NØDSTILFÆLDE

Tag blokken af udefra for at få adgang
til pæren 9 fig. 241.
P 21W pære med bajonetfatning.
Tredje stop på bagklap
Skru møtrikkerne 10 fig. 242 af.
Tag lygteenheden af udefra for at få
adgang til pæren 11 fig. 243.Pære med bajonetfatning P 21W.
Nummerpladebelysning
Adgangen til pæren er den samme for
køretøjer med bagdøre med
vinkeloplukning, og med bagklap.
Fjern glasset 12 fig. 245 (ved hjælp af
en skruetrækker).Fjern glasdækslet for at få adgang til
pæren.
Pæretype: W5W.
BEMÆRK
156)Ændringer eller reparationer af det
elektriske anlæg, der ikke foretages korrekt
og i overensstemmelse med systemets
tekniske specifikationer, kan forårsage
driftsforstyrrelser med risiko for brand.
157)Halogenpærer indeholder gas under
tryk, og hvis de ødelægges, kan der
slynges glasstykker ud i rummet.
158)Skift kun pærer med motoren
standset. Kontrollér også, at motoren er
kold, FARE FOR FORBRÆNDINGER.
159)Ved indgriben under motorhjelmen,
kan elektroventilen sætte sig i gang
automatisk når som helst. Fare for
legemsbeskadigelse.
160)Pærerne indeholder et gastryk og kan
muligvis sprænges under udskiftningen.
Fare for legemsbeskadigelse.
VIGTIGT
29)Halogenpærer må kun berøres på
metalsoklen. Hvis man berører den
gennemsigtige kolbe med fingrene,
nedsættes styrken af det udsendte lys, og
desuden kan pærens levetid blive nedsat.
Hvis man er kommet til at berøre kolben,
bør man gnide den med en klud vædet
med sprit og lade den tørre.
241T36682
242T36683
243T36684
245T38814
147

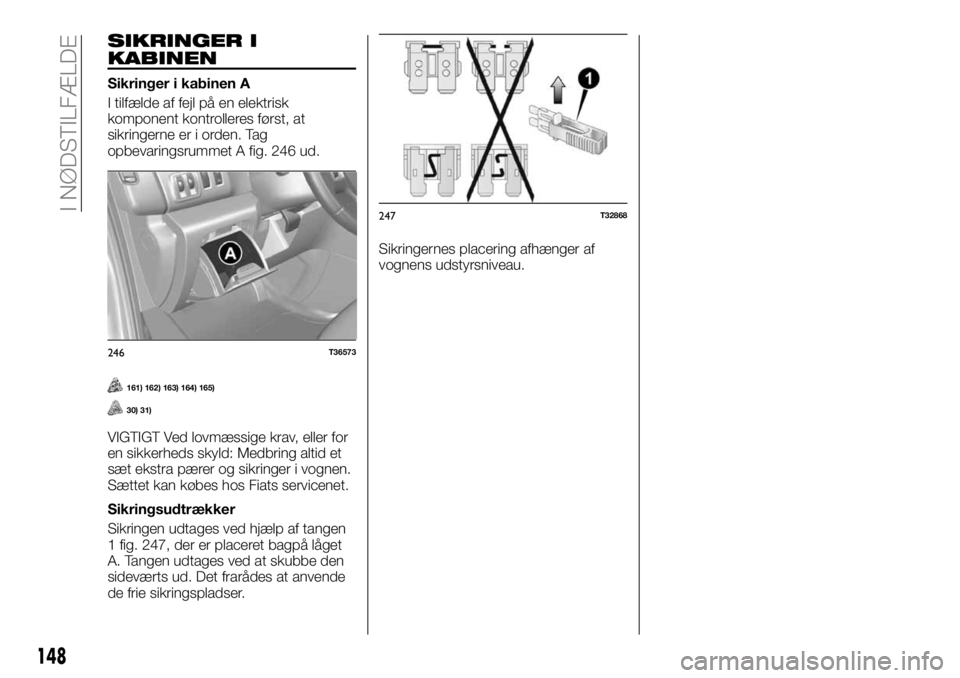

SIKRINGER I
KABINEN
Sikringer i kabinen A
I tilfælde af fejl på en elektrisk
komponent kontrolleres først, at
sikringerne er i orden. Tag
opbevaringsrummet A fig. 246 ud.
161) 162) 163) 164) 165)
30) 31)
VIGTIGT Ved lovmæssige krav, eller for
en sikkerheds skyld: Medbring altid et
sæt ekstra pærer og sikringer i vognen.
Sættet kan købes hos Fiats servicenet.
Sikringsudtrækker
Sikringen udtages ved hjælp af tangen
1 fig. 247, der er placeret bagpå låget
A. Tangen udtages ved at skubbe den
sideværts ud. Det frarådes at anvende
de frie sikringspladser.Sikringernes placering afhænger af
vognens udstyrsniveau.
246T36573
247T32868
148
I NØDSTILFÆLDE

248T40393
149

Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt Nr. Bestemmelsespunkt
1OpladningAPC for køretøjer med
elektronisk nøgle10 Klargøring, stik til anhængertræk 19 Varmeanlæg
2 Til disposition 11 Tidsstyret batteri, styreenhed kabine 20 Bagrudevisker, sprinklerpumpe, horn
3 Til disposition 12Højre kørelys, forreste positionslys
foran, højre fjernlys, venstre nærlys21 Opladning APC generel
4+ batteri for køretøjet med
elektronisk nøgle13 Havariblinklys, blinklys 22 Baklygter
5 Ekstra klimaanlæg 14Låsning af døre, bagklap og
tankdæksel23 Stopkontakt
6 Ekstra varmeanlæg for kabine 15Venstre kørelys, bageste positionslys,
venstre fjernlys, højre nærlys24
Indsprøjtning, start
(1)
7Elektriske bakspejle, styreenhed
for supplerende tilpasning16Nummerpladelys, forreste og bageste
tågelygter25
Airbag, ratlås(1)
8 Afrimning af sidespejle 17Alarm, horn, lyskontaktarme og
vinduesviskere26 Elrudeoptræk i passagerside
9Radio, multimediesystem,
bakspejl, diagnosestik18 Instrumentgruppe 27
Servostyring
(1)
(1) Henvend dig til Fiats servicenet for udskiftning af disse sikringer.
150
