2017 FIAT FIORINO ESP

v počátečním období používání z důvodu
inicializace systému.
Ve výše uvedených případech bliká kontrolka obr. 105
a u určitých verzí se na displeji zobrazí příslušné
hlášení.
PODMÍNKY PRO OPĚTNÉ NASTARTOVÁNÍ
M OTO RU
Kvůli nárokům na komfort, na snížení škodlivých
emisí a z důvodu bezpečnosti se může motor
nastartovat automaticky, bez akce ze strany řidiče,
pokud budou splněny určité podmínky jako např.:
baterie není dostatečně nabitá;
snížený tlak v brzdové soustavě (např. po
opakovaném sešlápnutí brzdového pedálu);
za jízdy vozidla např. v klesání;
od zastavení motoru systémem Start&Stop uběhly
více než asi tři minuty.
Se zapnutou automatickou klimatizací, aby byl
dosažen teplotní komfort na odpovídající úrovni
nebo byla zapnuta funkce MAX-DEF. Při
zařazeném rychlostním stupni je možné motor
automaticky znovu spustit pouze po sešlápnutí
spojkového pedálu na doraz. Řidič je o sešlápnutí
spojky požádán blikáním kontrolky obr. 105 na
přístrojové desce a u některých verzí i hlášením na
přístrojové desce.
Pozn.Jestliže nebude spojka sešlápnuta, po uplynutí
asi tří minut od vypnutí motoru jej bude možné
nastartovat pouze klíčem.Pozn.Pokud je systém Start&Stop aktivní, pak při
nežádoucím zhasnutí motoru způsobeným například
prudkým uvolněním spojkového pedálu se zařazeným
rychlostním stupněm je možné jej znovu nastartovat
po sešlápnutí spojkového pedálu nebo zařazení
neutrálu.
BEZPEČNOSTNÍ FUNKCE
Ve stavu, kdy byl motor zastaven systémem
Start&Stop a řidič odepne bezpečnostní pás a otevře
dveře na své straně či na straně spolucestujícího,
bude možné motor znovu spustit jedině klíčkem.
Tento stav je řidiči signalizován jak zvukovou
výstrahou, blikáním kontrolky obr. 105 na přístrojové
desceauurčitých verzí i hlášením na displeji.
FUNKCE "ENERGY SAVING"
(u příslušné verze vozidla)
Jestliže po opětném automatickém nastartování
motoru neprovede řidič s vozidlem žádnou akci po
dobu asi tří minut, systém Start&Stop zastaví motor
definitivně, aby se nespotřebovávalo palivo. V
takovém případě lze motor nastartovat pouze
klíčkem zapalování
Pozn.V každém případě je možné systém
Start&Stop vypnout a nechávat motor běžet.
PROVOZNÍ PORUCHY
V případě nesprávného fungování se systém
Start&Stop vypne. Řidič je o závadě informován
rozsvícením kontrolky obecné závady A obr. 107 (u
98
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

příslušné verze vozidla), či informací a ikonou B
obr. 107 závady systému na přístrojové desce.
V takovém případě se obraťte na autorizovaný servis
Fiat.
NEČINNOST VOZIDLA
Při odstavení vozidla na delší dobu je nutno věnovat
zvýšenou pozornost odpojení elektrického napájení
od baterie. Postupujte takto: odpojte konektor A
obr. 108(tlačítkem B) od snímače C, který
monitoruje stav baterie a nachází se na minusovém
pólu D této baterie. Tento snímač se smí odpojit od
pólu pouze při výměně baterie.
UPOZORNĚNÍ Než odpojíte elektrické napájení
baterie, po přepnutí klíčku zapalování na STOP
počkejte alespoň jednu minutu.POZOR
S výměnou baterie se vždy obraťte na
autorizovaný servis Fiat . Baterii vyměňte
za novou stejného typu a se stejnými
charakteristikami.
NOUZOVÉ NASTARTOVÁNÍ MOTORU
Při nouzovém startování motoru obr. 109 pomocnou
baterii nikdy nepřipojujte minusový kabel (-)
pomocné baterie k minusovému pólu C baterie
vozidla, nýbrž jedině k ukostřovacímu bodu
motoru/převodovky (postupujte podle pokynl
uvedených pro zapoojení kabelů v bodě "Startování s
pomocnou baterií" v kapitole "V nouzi").
obr. 107F0T0427obr. 108F0T0428
99
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

PŘEPRAVA DĚTÍ, BEZPEČNÁ
Všechny osoby cestující ve vozidle, tzn. včetně
novorozenců a dětí, musejí cestovat vsedě a být
zajištěné patřičnými zádržnými systémy, aby byly co
nejvíce ochráněny v případě nárazu.
Tento předpis je podle směrnice 2003/20/EU povinný
ve všech členských zemích Evropské unie.
Děti vysoké do 1,50 metru a do 12 let věku musejí
být chráněny vhodnými zádržnými systémy a měly by
cestovat na zadních místech. Statistiky nehod ukazují,
že zadní sedadla poskytují větší záruky pro
bezpečnost dětí.
Děti mají oproti dospělým větší a těžší hlavu v
poměru k tělu a nemají ještě zcela vyvinuté svaly a
kosti. Pro správné zadržení při nárazu jsou proto
potřeba jiné zádržné systémy než bezpečnostní pásy
dospělých, aby se minimalizovalo riziko poranění
při nehodě, prudkém zabrzdění či nenadálém
manévru.
Děti musejí sedět v bezpečné a pohodlné poloze.
Pokud to dovolí charakteristiky dětské sedačky,
doporučujeme vozit děti co nejdéle (alespoň do3-4
let věku) v sedačce montované proti směru jízdy,
protože jsou v ní při nárazu více chráněny.
Doporučuje se zvolit nejvhodnější dětský zádržný
systém: z toho důvodu si pečlivě pročtěte návod
k použití a údržbě dodávaný s dětskou sedačkou a
ověřte, zda je skutečně vhodná pro vaše dítě.
V Evropě jsou charakteristiky zádržných systémů
upraveny předpisem EHK-R44, kterým je stanoveno
pět hmotnostních skupin:
Skupina Skupiny hmotností
Skupina 0 do 10 kg tělesné hmotnosti
Skupina 0+ do 13 kg tělesné hmotnosti
Skupina 1 9-18 kg tělesné hmotnosti
Skupina 2 15-25 kg tělesné hmotnosti
Skupina 3 22-36 kg tělesné hmotnosti
Všechna zádržná zařízení musejí být opatřena štítkem
s homologačními údaji a kontrolní značkou. Štítek
musí být k sedačce pevně připevněn a nesmí se
v žádném případě odstranit.
V rámci řada doplňků Lineaccessori Fiat jsou k
dostání dětské sedačky pro všechny hmotnostní
skupiny. Doporučujeme, abyste je pro své děti
zakoupili, protože byly speciálně vyprojektovány a
otestovány pro vozidla Fiat.
POZOR
VÁŽNÉ NEBEZPEČÍ: Dětské sedačky,
které se montují proti směru jízdy,
se NESMĚJÍ nainstalovat na přední
sedadlo, jestliže je aktivní airbag
spolucestujícího. Nafouknutím by mohl airbag
přivodit dítěti smrtelné zranění bez ohledu
na sílu nárazu. Doporučujeme přepravovat děti
v dětské sedačce zásadně na zadním sedadle,
kde je v případě nárazu více ochráněno.
114
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

POZOR
Je-li nezbytné přepravovat dítě na
předním sedadle na straně
spolucestujícího v sedačce umístěné proti směru
jízdy, je nutno v nastavovacím menu deaktivovat
čelní a boční airbag na straně spolucestujícího
(boční airbag - u příslušné verze vozidla) a
ověřit toto vypnutí podle toho, že svítí kontrolka
na prostřední části palubní desky. Sedadlo
spolucestujícího je pak nutno posunout co
nejvíce dozadu, aby se dětská sedačka
nedotýkala palubní desky.
POZOR
Povinnost deaktivovat airbag v případě,
že se bude do vozidla upevňovat dětská
sedačka montovaná proti směru jízdy, je
předepsána příslušnými symboly na štítku na
sluneční cloně. Postupujte podle pokynů na
etiketě na sluneční cloně na straně
spolucestujícího (viz pokyny uvedené v části
“Systém přídavné ochrany (SRS) - Airbag v
kapitole "Bezpečnost").
POZOR
S předním či zadním sedadlem
nemanipulujte, pokud na něm sedí dítě
nebo pokud dítě sedí v dětské sedačce.UPEVNĚNÍ SEDAČKY BEZPEČNOSTNÍMI
PÁ S Y
POZOR
Nesprávnou montáží dětské sedačky se
může ochranný systém vyřadit z
činnosti. Při nehodě vozidla by se mohla
sedačka uvolnit a dítě by mohlo utrpět zranění,
která mohou i smrtelná. Při instalaci
ochranného systému pro novorozence či dítě
postupujte přesně podle pokynů výrobce.
POZOR
Když se dětský ochranný systém
nepoužívá, upevněte ho bezpečnostním
pásem nebo úchyty ISOFIX, nebo jej demontujte
z vozidla. Nenechávejte ho volně ve vozidle.
Tím se zabrání zranění cestujících při prudkém
zabrzdění nebo nehodě.
POZOR
Po nainstalování dětské autosedačky
neměňte polohu sedadla: před jakýmkoli
přestavením polohy sedadla vyndejte
autosedačku z vozidla.
115
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

UPOZORNĚNÍ Postup při manuální deaktivaci
čelního a bočního airbagu na ochranu hrudníku
(boční airbag) (u příslušné verze vozidla) na straně
spolucestujícího je uveden v bodě “Displej” v
kapitole "Přístrojová deska”.
Při opětné aktivaci čelního a bočního hrudního
airbagu spolucestujícího (u příslušné verze vozidla)
kontrolka zhasne.
Kontrolka
na prostředním panelu obr. 131
signalizuje stav ochrany spolucestujícího.
Pokud od vypnutí vozidla uplynulo alespoň pět
sekund, po jeho opětném nastartování (klíček v
poloze MAR) se kontrolka rozsvítí asi na osm
sekund. Pokud se nerozsvítí, obraťte se na
autorizovaný servis Fiat.
Je možné, že při vypnutí/opětném sepnutí zapalování
vozidla do pěti sekund, se kontrolka nerozsvítí. Vtakovém případě pro kontrolu, zda kontrolka řádně
funguje, počkejte alespoň pět sekund a sepněte
zapalování.
Během prvních osmi sekund svícení kontrolka
neindikuje skutečný stav ochrany spolucestujícího, ale
slouží pro prověření, zda tato ochrana řádně funguje.
Svícení kontrolky může mít různou intenzitu podle
stavu vozidla. Intenzita svícení kontrolky může kolísat
i během spínání zapalování.
Ochrana spolucestujícího je aktivní: kontrolka
je zhasnutá.
Neaktivní ochrana spolucestujícího: Svítí
kontrolka
.
obr. 131F0T0505
126
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

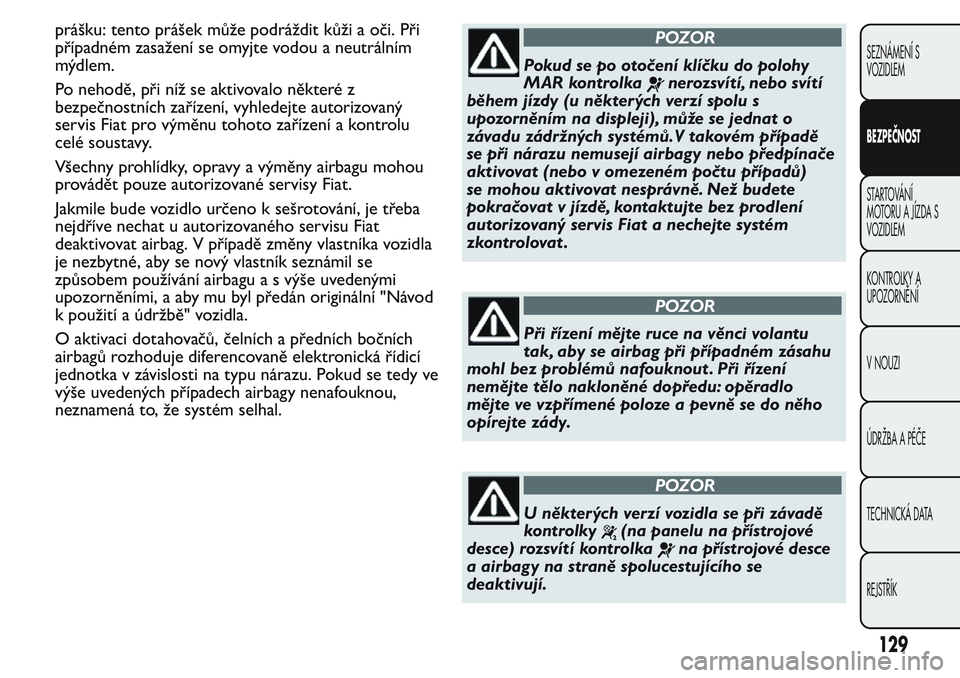

prášku: tento prášek může podráždit kůži a oči. Při
případném zasažení se omyjte vodou a neutrálním
mýdlem.
Po nehodě, při níž se aktivovalo některé z
bezpečnostních zařízení, vyhledejte autorizovaný
servis Fiat pro výměnu tohoto zařízení a kontrolu
celé soustavy.
Všechny prohlídky, opravy a výměny airbagu mohou
provádět pouze autorizované servisy Fiat.
Jakmile bude vozidlo určeno k sešrotování, je třeba
nejdříve nechat u autorizovaného servisu Fiat
deaktivovat airbag. V případě změny vlastníka vozidla
je nezbytné, aby se nový vlastník seznámil se
způsobem používání airbagu a s výše uvedenými
upozorněními, a aby mu byl předán originální "Návod
k použití a údržbě" vozidla.
O aktivaci dotahovačů, čelních a předních bočních
airbagů rozhoduje diferencovaně elektronická řídicí
jednotka v závislosti na typu nárazu. Pokud se tedy ve
výše uvedených případech airbagy nenafouknou,
neznamená to, že systém selhal.POZOR
Pokud se po otočení klíčku do polohy
MAR kontrolka
nerozsvítí, nebo svítí
během jízdy (u některých verzí spolu s
upozorněním na displeji), může se jednat o
závadu zádržných systémů.V takovém případě
se při nárazu nemusejí airbagy nebo předpínače
aktivovat (nebo v omezeném počtu případů)
se mohou aktivovat nesprávně. Než budete
pokračovat v jízdě, kontaktujte bez prodlení
autorizovaný servis Fiat a nechejte systém
zkontrolovat .
POZOR
Při řízení mějte ruce na věnci volantu
tak, aby se airbag při případném zásahu
mohl bez problémů nafouknout . Při řízení
nemějte tělo nakloněné dopředu: opěradlo
mějte ve vzpřímené poloze a pevně se do něho
opírejte zády.
POZOR
U některých verzí vozidla se při závadě
kontrolky
(na panelu na přístrojové
desce) rozsvítí kontrolka
na přístrojové desce
a airbagy na straně spolucestujícího se
deaktivují.
129
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

POZOR
Se zimními pneumatikami označenými
písmenem "Q" se nesmí jezdit r ychlostí
vyšší než 160 km/h a dodržovat Pravidla
silničního provozu.
ŘAZENÍ PŘEVODOVKY
Pro zařazení rychlostních stupňů sešlápněte spojkový
pedál na doraz a řadicí páku A obr. 135 přestavte
do požadované polohy (schéma řazení je vyobrazeno
na hlavici páky).
UPOZORNĚNÍ Zpáteční rychlost je možné zařadit
pouze se stojícím vozidlem. Při běžícím motoru je
nutno před zařazením zpáteční rychlosti vyčkat
alespoň 2 sekundy se sešlápnutým spojkovým
pedálem na doraz, aby se nepoškodilo ozubení a aby
nerachotily převody.
POZOR
Pro řádné přeřazení rychlostních stupňů
je třeba sešlápnout spojkový pedál až
na podlahu. Zkontrolujte, zda jsou svrchní
koberečky dobře položené a nepřekážejí pohybu
pedálů.
obr. 135F0T0055
136
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Při řízení nemějte ruku opřenou o řadicí
páku, protože i s mírným namáháním
se časem mohou opotřebovat převodové
mechanismy. Spojkový pedál se smí používat
výhradně k přeřazování rychlostních stupňů. Při
řízení se ani lehce neopírejte nohou o spojkový
pedál. U určitých provedení/vozidel může
zasáhnout kontrolní elektronika pedálu spojky a
interpretovat takový styl jízdy jako poruchu.ÚSPORA PALIVA
Uvádíme užitečná doporučení, jak snížit spotřebu
paliva i emise CO2 a jiných škodlivin (oxidů dusíku,
nespálených uhlovodíků, pevných částic, atd...)
ZÁKLADNÍ DOPORUČENÍ
Na spotřebu paliva mají vlivy následující faktory:
Údržba vozidla
Věnujte údržbě řádnou pozornost a nechejte provést
všechny kontroly a seřízení dle “Plánu údržby”.
Pneumatiky
Pravidelně kontrolujte tlak v pneumatikách, a to
nejméně jednou za měsíc. Příliš nízký tlak v
pneumatikách vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor pneumatik.
Zbytečná zatížení
Nejezděte s přetíženým zavazadlovým prostorem.
Hmotnost vozidla (zejména v městském provozu) má
vliv na spotřebu paliva a na stabilitu vozidla.
Střešní nosiče / střešní nosiče lyží
Ze střechy sundejte nosiče nákladu či nosiče lyží,
pokud je již nebudete používat. Tato příslušenství
zvyšují aerodynamický odpor vozidla a tím i spotřebu
paliva. Pro přepravu objemných nákladů použijte
raději přípojné vozidlo.
137
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK
