Otevření/zavření zevnitř (verze Cargo)
UPOZORNĚNÍ Zadní boční posuvné dveře nemají
vnitřní kliku pro otevírání zevnitř. V případě potřeby
použijte zařízení A obr. 81 zadních dvoukřídlých
dveří.DĚTSKÁ POJISTKA
Dětská pojistka znemožňuje otevření bočních
posuvných dveří zevnitř.
Pojistku lze zapnout pouze s otevřenými bočními
posuvnými dveřmi obr. 77:
obr. 74F0T0136
obr. 75F0T0137
obr. 76F0T0197
1
2
obr. 77F0T0138
70
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

poloha 1 - dětská pojistka je zapnuta (dveře jsou
zamknuté zevnitř);
poloha 2 - dětská pojistka je vypnuta (dveře jdou
zevnitř otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém
odemknutí dveří.
POZOR
Dětskou pojistku používejte vždy, když
ve vozidle cestují děti.

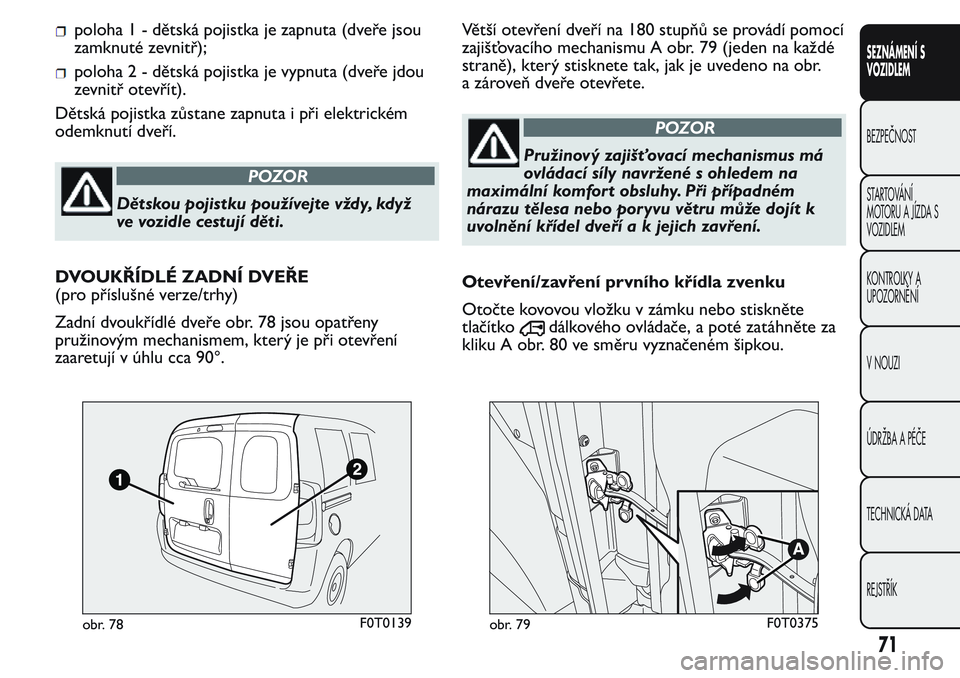

DVOUKŘÍDLÉ ZADNÍ DVEŘE
(pro příslušné verze/trhy)
Zadní dvoukřídlé dveře obr. 78 jsou opatřeny
pružinovým mechanismem, který je při otevření
zaaretují v úhlu cca 90°.Větší otevření dveří na 180 stupňů se provádí pomocí
zajišťovacího mechanismu A obr. 79 (jeden na každé
straně), který stisknete tak, jak je uvedeno na obr.
a zároveň dveře otevřete.
POZOR
Pružinový zajišťovací mechanismus má
ovládací síly navržené s ohledem na
maximální komfort obsluhy. Při případném
nárazu tělesa nebo poryvu větru může dojít k
uvolněníkřídeldveříakjejichzavření.
Otevření/zavření prvního křídla zvenku
Otočte kovovouvložku v zámku nebo stiskněte
tlačítko
dálkového ovládače, a poté zatáhněte za
kliku A obr. 80 ve směru vyznačeném šipkou.
obr. 78F0T0139obr. 79F0T0375
71
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

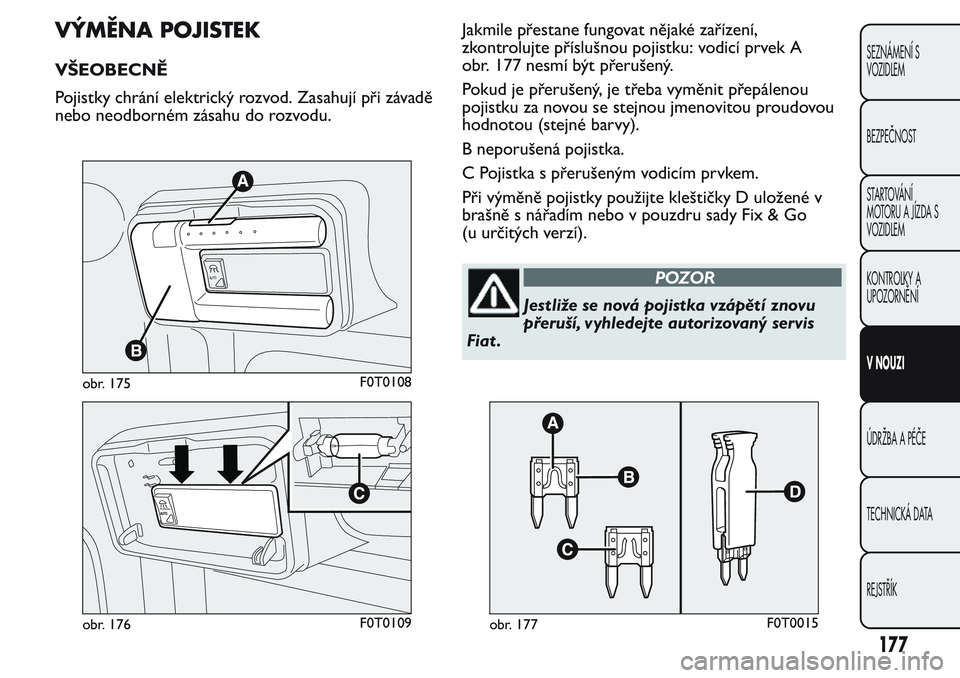

VÝMĚNA POJISTEK
VŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě
nebo neodborném zásahu do rozvodu.Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku: vodicí prvek A
obr. 177 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit přepálenou
pojistku za novou se stejnou jmenovitou proudovou
hodnotou (stejné barvy).
B neporušená pojistka.
C Pojistka s přerušeným vodicím prvkem.
Při výměně pojistky použijte kleštičky D uložené v
brašně s nářadím nebo v pouzdru sady Fix & Go
(u určitých verzí).
POZOR
Jestliže se nová pojistka vzápětí znovu
přeruší, vyhledejte autorizovaný servis
Fiat .
A
U
T
O
obr. 175F0T0108
A
U
T
O
obr. 176F0T0109obr. 177F0T0015
177
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
POZOR
Pojistku nevyměňujte za pojistku s vyšší
proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
POZOR
Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE), obraťte se
na autorizovaný servis Fiat .
POZOR
Před výměnou pojistky zkontrolujte, zda
jste vytáhli klíček ze zapalování a
vypnuli a/nebo odpojili všechny spotřebiče.
POZOR
Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém
airbagů, brzdová soustava), systémů pohonné
jednotky (systém motoru, systém převodovky)
nebo systému řízení, obraťte se na autorizovaný
servis Fiat .
Vyhledejte pojistku podle tabulek uvedených na
následujících stránkách.
178
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

JIŠTĚNÝ SPOTŘEBIČ - obr. 182 POJISTKA AMPÉRY
Volná (sada k přípojnému vozidlu) F09 15
Elektromagnetické ventily metanového systémnu (CNG) F09 10
KlaksonF10 10
Dálkové světlomety F14 15
Zadní proudová zásuvka F15 15
obr. 182F0T0181
181
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

JIŠTĚNÝ SPOTŘEBIČ - obr. 182 POJISTKA AMPÉRY
Kompresor klimatizace F19 7,5
Vyhřívané zadní sklo/rozmrazování zrcátek F20 30
Palivové čerpadlo F21 15
Mlhové světlomety F08 15
Zapalovač/proudové zásuvky v kabině/vyhřívaná sedadla F85 30
+15 Světla zpětného chodu/decimetr/snímač vody v naftě/cívky relé T02,
T05, T14, T17 a T19 (verze 1.4)F87 7,5
Snímač stavu nabití baterie IBS pro systém Start&Stop (verze 1.3 Multijet se
Start&Stop)F87 5
182
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

POJISTKY V ZAKABELOVANÉ POJISTKOVÉ
SKŘÍŇCE V KABINĚ
Pro přístup k pojistkám je třeba vyšroubovat dva
šrouby obr. 183 pomocí kovovévložky klíčku
zapalování a sejmout víko B.
Pojistky se nacházejí ve dvou pojistkových skříňkách
zobrazených na obr. 184.
obr. 183F0T0178obr. 184F0T0183
183
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
KONTROLKY A
UPOZORNĚNÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÁ DATA
REJSTŘÍK

JIŠTĚNÝ SPOTŘEBIČ - obr. 184 POJISTKA AMPÉRY
Potkávací světlomety (strana spolucestujícího)
F12
(*)7,5
Potkávací světlo (na straně řidiče)/regulátor nastavení světlometů F13
7,5/5
(*)
INT/A cívky relé SCM F31 5
Vnitřní časované osvětlení
F32
(*)7,5
Uzel autorádia/řídicí jednotka systému
Bluetoothfi/Uzel Blue&Me™/
diagnostická zásuvka, EOBD/řídicí jednotka prostorové ochrany/řídicí jed-
notka sirényF36 10
Uzel přístrojové desky/ovládání brzdových světel (spínací) F37 5
Akční členy zámku dveří/zadního ovládacího víka
(*)F38 20
Obousměrné čerpadlo ostřikovače čelního/zadního okna F43 15
Přední ovládače oken (na straně řidiče)
(*)F47 20
Přední ovládače oken (na straně spolucestujícího)
(*)F48 20
Osvětlení ovládačů/řídicí jednotka parkovacích senzorů/ovládání vnějších
elektrických zrcátek/řídicí jednotka alarmu prostorové ochranyF49 5
INT uzel autorádio/řídicí jednotka systému
Bluetoothfi/Uzel Blue&Me™/
Ovládání vnějších zrcátek/spínač spojky
Ovládání brzdových světel (spínací)F51 7,5
Uzel přístrojové desky F53 5
Rozmrazování vnějších zrcátek F41 7,5
K dispozici F45 -
K dispozici F46 -
K dispozici F90 -
(*)U příslušné verze vozidla
