2017 FIAT 500X displej

Kontrolka Význam
PORUCHA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: přepnutím zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout. Funkčnost kontrolky mohou příslušným přístrojem zkontrolovat i příslušníci dopravní policie. V
každém případě postupujte podle platných předpisů v dané zemi.
13)
Závada systému vstřikování
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, znamená to, že vstřikovací soustava nefunguje
správně. Nepřerušovaným svícením kontrolka signalizuje závadu v systému přívodu paliva/zapalování, která
by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu, špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva. U některých verzí se na displeji zobrazí příslušné upozornění. Kontrolka zhasne po
odstranění závady, která nicméně zůstane uložena v paměti soustavy. V tomto stavu můžete pokračovat v
jízdě, ale nevystavujte motor velké zátěži a nejezděte vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné závady. Vyhledejte co nejdříve autorizovaný servis Fiat.
Poškození katalyzátoru
Jestliže se kontrolka rozbliká, znamená případnou závadu katalyzátoru. Uvolněte pedál akcelerace a
snižujte otáčky motoru, dokud nepřestane kontrolka blikat. Pokračujte v jízdě pomalou rychlostí, snažte se
vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co nejdříve se obraťte na autorizovaný servis Fiat.
POZOR
13)Pokud se po zapnutí zapalování na MAR kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
53

Kontrolka Význam
PALIVOVÁ REZERVA / OMEZENÝ DOJEZD
Kontrolka nebo ikona displeji se rozsvítí, jakmile v nádrži zůstává5-7litrů paliva.
14)
OBRYSOVÁ A POTKÁVACÍ SVĚTLA
Kontrolka se rozsvítí při zapnutí pozičních světel nebo potkávacích světlometů.
Tato funkce umožňuje nechat světla svítit po dobu 30, 60 nebo 90 sekund od přepnutí zapalování na STOP
(funkce "Follow me").
AUTOMATICKÉ DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí automaticky ovládaných dálkových světlometů.
PŘEDNÍ SVĚTLOMETY DO MLHY
Kontrolka se rozsvítí při zapnutí předních světel do mlhy.
LEVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí při přepnutí pákového přepínače směrových světel (ukazatelů směru) dolů nebo -
spolu s pravým ukazatelem - po stisknutí tlačítka výstražných světel.
POZOR
14)Pokud se kontrolka nebo ikona na displeji rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
55

Kontrolka Význam
PRAVÝ UKAZATEL SMĚRU
Kontrolka se rozsvítí přepnutím pákového přepínače směrových světel nahoru nebo - spolu s levým
ukazatelem - stiskem tlačítka výstražných světel.
ČINNOST SYSTÉMU START&STOP
Rozsvítí se symbol na znamení, že motor se vypnul zásahem systému Start&Stop.
Aktivace: symbol se rozsvítí při aktivaci systému; v takovém případě zhasne kontrolka v tlačítku.
Deaktivace: deaktivace systému Start&Stop je signalizována upozorněním na displeji; v takovém případě
svítí kontrolka v tlačítku.
DÁLKOVÉ SVĚTLOMETY
Kontrolka se rozsvítí při zapnutí dálkových světlometů.
SYMBOLY ZOBRAZOVANÉ NA DISPLEJI
Symbol Význam
NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Symbol se spolu s upozorněním na displeji rozsvítí při nedostatečném tlaku motorového oleje.
15)
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna. Rozsvícení symbolu neudává
množství oleje v motoru: to je nutno vždy zkontrolovat manuálně.
PORUCHA SYSTÉMU AIRBAGŮ
Rozsvícení symbolu signalizuje závadu v airbagové soustavě. Obraťte se co nejdříve autorizovaný servis
Fiat.
56
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
NEDOVŘENÉ VÍKO MOTOROVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku motorového prostoru. Zavřete řádně víko motorového
prostoru.
NEDOVŘENÉ VÍKO ZAVAZADLOVÉHO PROSTORU
Symbol se na displeji rozsvítí při nedovřeném víku zavazadlového prostoru. Uzavřete řádně víko
zavazadlového prostoru.
ZÁVADA AUTOMATICKÉ PŘEVODOVKY AT9 / ZÁVADA AUTOMATICKÉ PŘEVODOVKY S DUÁLNÍ
SPOJKOU
Symbol se rozsvítí při zjištění závady automatické převodovky nebo automatické převodovky s duální
spojkou. Vyhledejte co nejdříve autorizovaný servis Fiat.
16)
POZOR
15)Pokud se symbol rozsvítí za jízdy, ihned zastavte vozidlo a vyhledejte autorizovaný servis Fiat.
16)Pokračováním v jízdě s rozsvíceným symbolem se může převodovka vážně poškodit nebo i zničit. Navíc se tak může přehřát olej a jeho
případný kontakt s horkým motorem nebo součástmi výfuku zahřátými na vysokou teplotu by mohl způsobit požár.
57

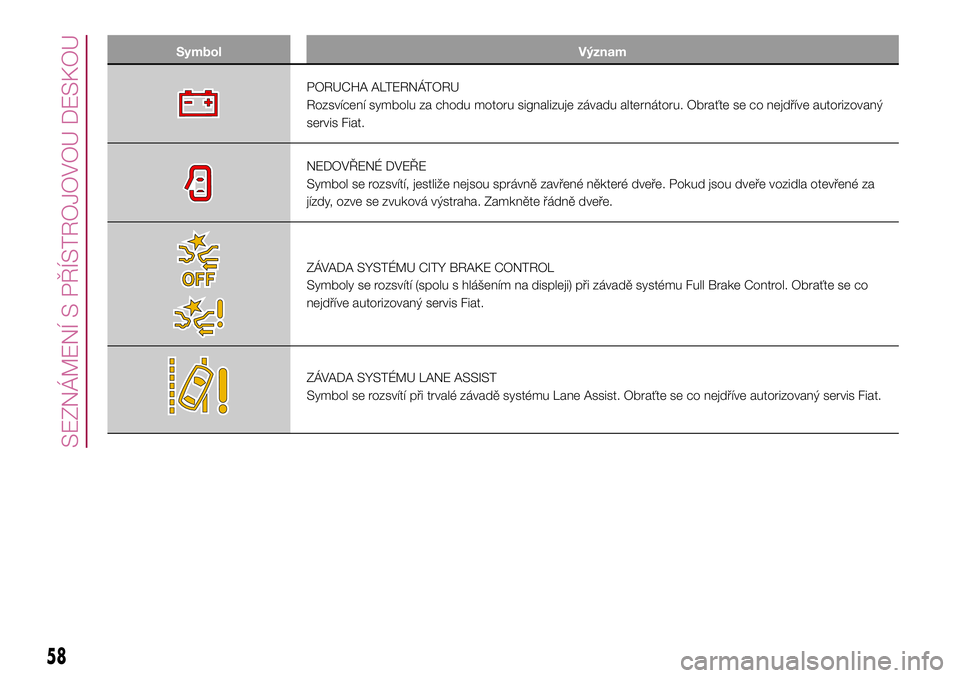

Symbol Význam
PORUCHA ALTERNÁTORU
Rozsvícení symbolu za chodu motoru signalizuje závadu alternátoru. Obraťte se co nejdříve autorizovaný
servis Fiat.
NEDOVŘENÉ DVEŘE
Symbol se rozsvítí, jestliže nejsou správně zavřené některé dveře. Pokud jsou dveře vozidla otevřené za
jízdy, ozve se zvuková výstraha. Zamkněte řádně dveře.
ZÁVADA SYSTÉMU CITY BRAKE CONTROL
Symboly se rozsvítí (spolu s hlášením na displeji) při závadě systému Full Brake Control. Obraťte se co
nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU LANE ASSIST
Symbol se rozsvítí při trvalé závadě systému Lane Assist. Obraťte se co nejdříve autorizovaný servis Fiat.
58
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
ZÁVADA DEŠŤOVÉHO SENZORU
Symbol se rozsvítí při závadě dešťového senzoru. Obraťte se co nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU START&STOP
Symbol se rozsvítí jako signalizace závady systému Start&Stop. Na displeji se zobrazí příslušné upozornění.
Obraťte se co nejdříve autorizovaný servis Fiat.
ZÁVADA SYSTÉMU KEYLESS GO
Symbol se rozsvítí při závadě systému Keyless Go. Obraťte se co nejdříve autorizovaný servis Fiat.
60
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
VODA V NAFTOVÉM FILTRU (dieselové verze)
Rozsvícením za jízdy symbol signalizuje (spolu s upozorněním na displeji) vodu v naftovém filtru.
17)
Probíhá ČISTĚNÍ DPF (filtr pevných částic) (pouze dieselové verze s DPF)
Rozsvícením symbol signalizuje, že systém DPF potřebuje regenerací odstranit zachycené nečistoty (pevné
částice).
Symbol se nerozsvítí při každé regeneraci DPF, ale pouze v případě, kdy si jízdní stavy tuto signalizaci
vynutí. Aby symbol zhasl, je nutno s vozidlem pokračovat v jízdě až do skončení regenerace. Proces
regenerace trvá v průměru 15 minut. Optimální podmínky pro dokončení regenerace je ujetí 60 km/h při
otáčkách motoru nad 2 000 ot/min.
Rozsvícení symbolu nelze chápat jako poruchu vozidla, a proto není nutno zajíždět do servisu.
18)
POZOR
17)Voda v palivovém okruhu může vážně poškodit vstřikovací soustavu a způsobit nepravidelný chod motoru. Pokud se na displeji rozsvítí
symbol, vyhledejte co nejdříve autorizovaný servis Fiat pro odvodnění soustavy. Pokud se tato signalizace projeví bezprostředně po
natankování paliva, je možné, že se voda dostala do nádrže při tankování. V takovém případě ihned vypněte motor a kontaktujte autorizovaný
servis Fiat.
18)Rychlost jízdy je nutno uzpůsobovat dané dopravní situaci, počasí a pravidlům silničního provozu. Motor lze vypnout i v případě, že
kontrolka filtru pevných částic DPF svítí, ale opakované přerušování procesu regenerace může urychlit degradaci motorového oleje. Z tohoto
důvodu doporučujeme před vypnutím motoru postupovat podle výše uvedených pokynů a počkat, až symbol zhasne. Nedoporučujeme
provádět proces regenerace filtru DPF, pokud vozidlo stojí.
62
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Symbol Význam
ZÁVADA SNÍMAČE HLADINY PALIVA
Symbol se rozsvítí při závadě snímač výšky hladiny paliva. Vyhledejte autorizovaný servis Fiat.
VYJETÝ MOTOROVÝ OLEJ
(je-li ve výbavě)
Dieselové verze: symbol se bude zobrazovat ve tříminutových cyklech s pětisekundovým zhasnutím až
do výměny oleje.
Symbol zůstane zobrazen na displeji celou dobu.
Benzínové verze: symbol se rozsvítí a po skončení zobrazovacího cyklu zhasne.
UPOZORNĚNÍ Po první signalizaci bude symbol blikat při každém nastartování motoru výše uvedeným
způsobem, dokud nebude olej vyměněn.
Rozsvícení symbolu neznamená závadu vozidla: je to upozornění, že normálním používáním vozidla nastala
potřeba vyměnit olej.
Zhoršování kvality motorového oleje urychlují jízdy na krátké vzdálenosti, kdy se motor nemůže zahřát na
provozní teplotu.
Obraťte se co nejdříve autorizovaný servis Fiat.
19) 20)
PORUCHA SNÍMAČE TLAKU MOTOROVÉHO OLEJE
Symbol se rozsvítí nepřerušovaně spolu s upozorněním na displeji při závadě snímače tlaku motorového
oleje.
POZOR
19)Po rozsvícení symbolu je nutno vyjetý motorový olej vyměnit co nejdříve: nejpozději 500 km od prvního rozsvícení symbolu. Nedodržení
výše uvedených pokynů může způsobit vážná poškození motoru, na která se nebude vztahovat záruka. Rozsvícení tohoto symbolu nemá
vazbu na množství motorového oleje. Pokud se tedy rozbliká, v žádném případě není třeba do motoru doplnit další olej..
20)Pokud se symbol rozbliká za jízdy, obraťte se na autorizovaný servis Fiat.
63
