2017 FIAT 500X keyless

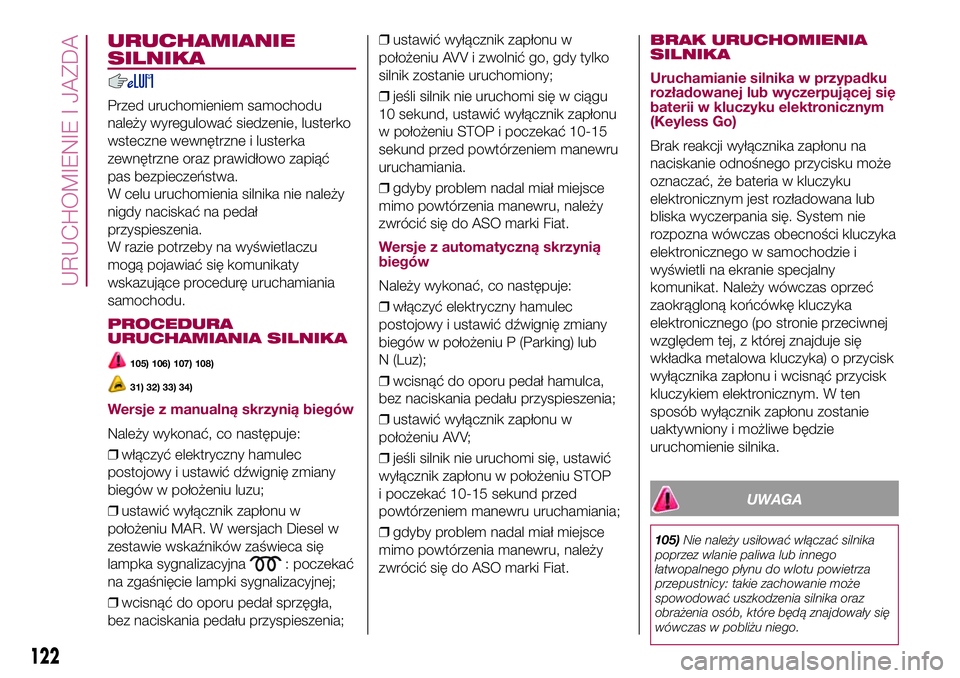

URUCHAMIANIE
SILNIKA
Przed uruchomieniem samochodu
należy wyregulować siedzenie, lusterko
wsteczne wewnętrzne i lusterka
zewnętrzne oraz prawidłowo zapiąć
pas bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał
przyspieszenia.
W razie potrzeby na wyświetlaczu
mogą pojawiać się komunikaty
wskazujące procedurę uruchamiania
samochodu.
PROCEDURA
URUCHAMIANIA SILNIKA
105) 106) 107) 108)
31) 32) 33) 34)
Wersje z manualną skrzynią biegów
Należy wykonać, co następuje:
❒włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu luzu;
❒ustawić wyłącznik zapłonu w
położeniu MAR. W wersjach Diesel w
zestawie wskaźników zaświeca się
lampka sygnalizacyjna
: poczekać
na zgaśnięcie lampki sygnalizacyjnej;
❒wcisnąć do oporu pedał sprzęgła,
bez naciskania pedału przyspieszenia;❒ustawić wyłącznik zapłonu w
położeniu AVV i zwolnić go, gdy tylko
silnik zostanie uruchomiony;
❒jeśli silnik nie uruchomi się w ciągu
10 sekund, ustawić wyłącznik zapłonu
w położeniu STOP i poczekać 10-15
sekund przed powtórzeniem manewru
uruchamiania.
❒gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
Wersje z automatyczną skrzynią
biegów
Należy wykonać, co następuje:
❒włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu P (Parking) lub
N (Luz);
❒wcisnąć do oporu pedał hamulca,
bez naciskania pedału przyspieszenia;
❒ustawić wyłącznik zapłonu w
położeniu AVV;
❒jeśli silnik nie uruchomi się, ustawić
wyłącznik zapłonu w położeniu STOP
i poczekać 10-15 sekund przed
powtórzeniem manewru uruchamiania;
❒gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
BRAK URUCHOMIENIA
SILNIKA
Uruchamianie silnika w przypadku
rozładowanej lub wyczerpującej się
baterii w kluczyku elektronicznym
(Keyless Go)
Brak reakcji wyłącznika zapłonu na
naciskanie odnośnego przycisku może
oznaczać, że bateria w kluczyku
elektronicznym jest rozładowana lub
bliska wyczerpania się. System nie
rozpozna wówczas obecności kluczyka
elektronicznego w samochodzie i
wyświetli na ekranie specjalny
komunikat. Należy wówczas oprzeć
zaokrągloną końcówkę kluczyka
elektronicznego (po stronie przeciwnej
względem tej, z której znajduje się
wkładka metalowa kluczyka) o przycisk
wyłącznika zapłonu i wcisnąć przycisk
kluczykiem elektronicznym. W ten
sposób wyłącznik zapłonu zostanie
uaktywniony i możliwe będzie
uruchomienie silnika.
UWAGA
105)Nie należy usiłować włączać silnika
poprzez wlanie paliwa lub innego
łatwopalnego płynu do wlotu powietrza
przepustnicy: takie zachowanie może
spowodować uszkodzenia silnika oraz
obrażenia osób, które będą znajdowały się
wówczas w pobliżu niego.
122
URUCHOMIENIE I JAZDA

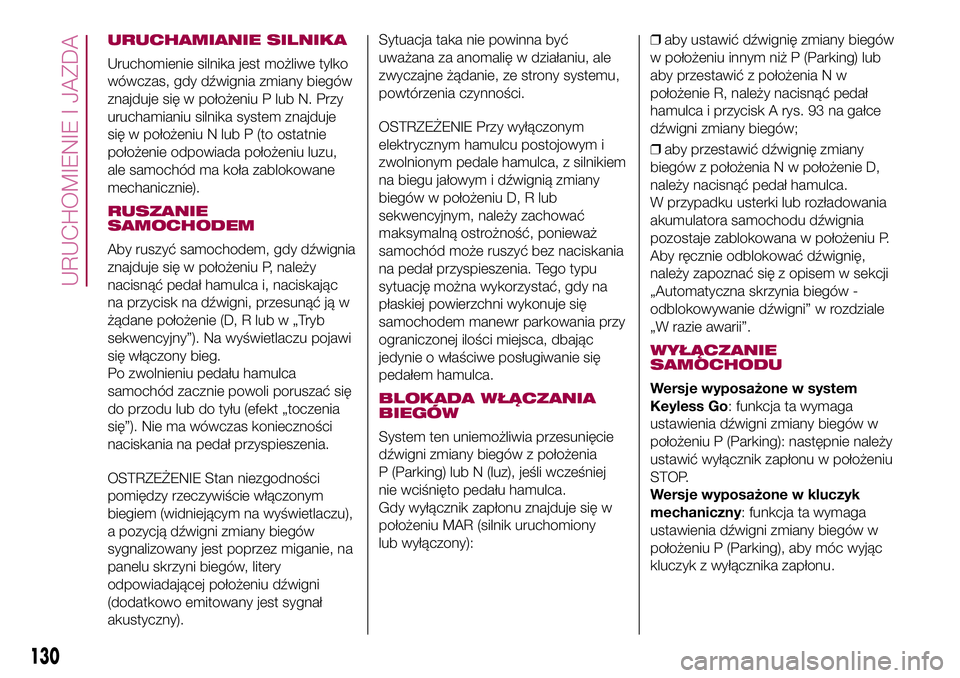

URUCHAMIANIE SILNIKA
Uruchomienie silnika jest możliwe tylko
wówczas, gdy dźwignia zmiany biegów
znajduje się w położeniu P lub N. Przy
uruchamianiu silnika system znajduje
się w położeniu N lub P (to ostatnie
położenie odpowiada położeniu luzu,
ale samochód ma koła zablokowane
mechanicznie).
RUSZANIE
SAMOCHODEM
Aby ruszyć samochodem, gdy dźwignia
znajduje się w położeniu P, należy
nacisnąć pedał hamulca i, naciskając
na przycisk na dźwigni, przesunąć ją w
żądane położenie (D, R lub w „Tryb
sekwencyjny”). Na wyświetlaczu pojawi
się włączony bieg.
Po zwolnieniu pedału hamulca
samochód zacznie powoli poruszać się
do przodu lub do tyłu (efekt „toczenia
się”). Nie ma wówczas konieczności
naciskania na pedał przyspieszenia.
OSTRZEŻENIE Stan niezgodności
pomiędzy rzeczywiście włączonym
biegiem (widniejącym na wyświetlaczu),
a pozycją dźwigni zmiany biegów
sygnalizowany jest poprzez miganie, na
panelu skrzyni biegów, litery
odpowiadającej położeniu dźwigni
(dodatkowo emitowany jest sygnał
akustyczny).Sytuacja taka nie powinna być
uważana za anomalię w działaniu, ale
zwyczajne żądanie, ze strony systemu,
powtórzenia czynności.
OSTRZEŻENIE Przy wyłączonym
elektrycznym hamulcu postojowym i
zwolnionym pedale hamulca, z silnikiem
na biegu jałowym i dźwignią zmiany
biegów w położeniu D, R lub
sekwencyjnym, należy zachować
maksymalną ostrożność, ponieważ
samochód może ruszyć bez naciskania
na pedał przyspieszenia. Tego typu
sytuację można wykorzystać, gdy na
płaskiej powierzchni wykonuje się
samochodem manewr parkowania przy
ograniczonej ilości miejsca, dbając
jedynie o właściwe posługiwanie się
pedałem hamulca.
BLOKADA WŁĄCZANIA
BIEGÓW
System ten uniemożliwia przesunięcie
dźwigni zmiany biegów z położenia
P (Parking) lub N (luz), jeśli wcześniej
nie wciśnięto pedału hamulca.
Gdy wyłącznik zapłonu znajduje się w
położeniu MAR (silnik uruchomiony
lub wyłączony):❒aby ustawić dźwignię zmiany biegów
w położeniu innym niż P (Parking) lub
aby przestawić z położenia N w
położenie R, należy nacisnąć pedał
hamulca i przycisk A rys. 93 na gałce
dźwigni zmiany biegów;
❒aby przestawić dźwignię zmiany
biegów z położenia N w położenie D,
należy nacisnąć pedał hamulca.
W przypadku usterki lub rozładowania
akumulatora samochodu dźwignia
pozostaje zablokowana w położeniu P.
Aby ręcznie odblokować dźwignię,
należy zapoznać się z opisem w sekcji
„Automatyczna skrzynia biegów -
odblokowywanie dźwigni” w rozdziale
„W razie awarii”.
WYŁĄCZANIE
SAMOCHODU
Wersje wyposażone w system
Keyless Go: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking): następnie należy
ustawić wyłącznik zapłonu w położeniu
STOP.
Wersje wyposażone w kluczyk
mechaniczny: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking), aby móc wyjąc
kluczyk z wyłącznika zapłonu.
130
URUCHOMIENIE I JAZDA

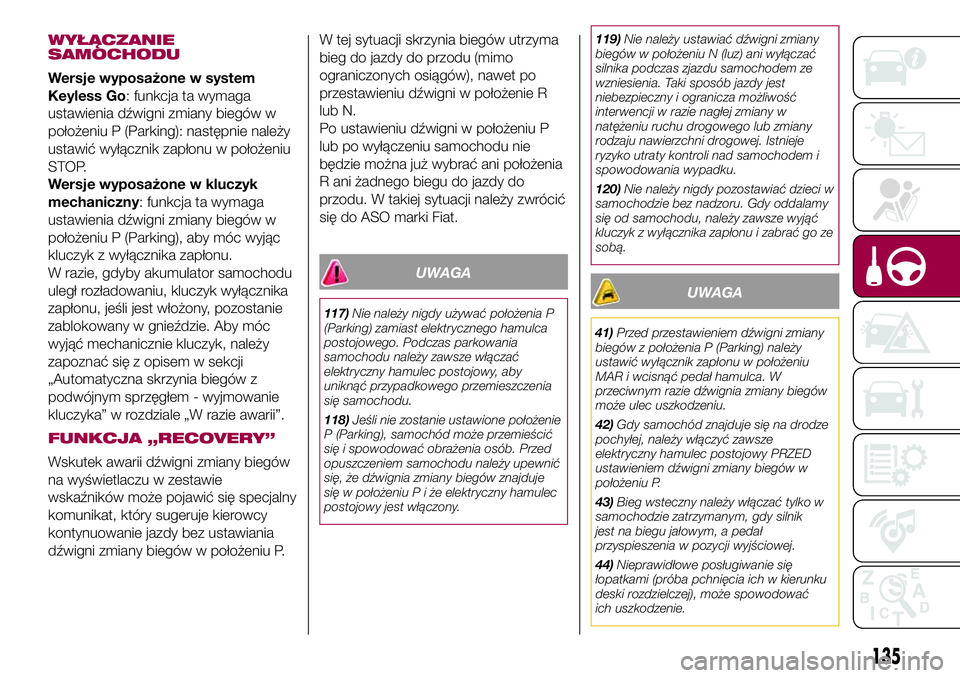

WYŁĄCZANIE
SAMOCHODU
Wersje wyposażone w system
Keyless Go: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking): następnie należy
ustawić wyłącznik zapłonu w położeniu
STOP.
Wersje wyposażone w kluczyk
mechaniczny: funkcja ta wymaga
ustawienia dźwigni zmiany biegów w
położeniu P (Parking), aby móc wyjąc
kluczyk z wyłącznika zapłonu.
W razie, gdyby akumulator samochodu
uległ rozładowaniu, kluczyk wyłącznika
zapłonu, jeśli jest włożony, pozostanie
zablokowany w gnieździe. Aby móc
wyjąć mechanicznie kluczyk, należy
zapoznać się z opisem w sekcji
„Automatyczna skrzynia biegów z
podwójnym sprzęgłem - wyjmowanie
kluczyka” w rozdziale „W razie awarii”.
FUNKCJA „RECOVERY”
Wskutek awarii dźwigni zmiany biegów
na wyświetlaczu w zestawie
wskaźników może pojawić się specjalny
komunikat, który sugeruje kierowcy
kontynuowanie jazdy bez ustawiania
dźwigni zmiany biegów w położeniu P.W tej sytuacji skrzynia biegów utrzyma
bieg do jazdy do przodu (mimo
ograniczonych osiągów), nawet po
przestawieniu dźwigni w położenie R
lub N.
Po ustawieniu dźwigni w położeniu P
lub po wyłączeniu samochodu nie
będzie można już wybrać ani położenia
R ani żadnego biegu do jazdy do
przodu. W takiej sytuacji należy zwrócić
się do ASO marki Fiat.
UWAGA
117)Nie należy nigdy używać położenia P
(Parking) zamiast elektrycznego hamulca
postojowego. Podczas parkowania
samochodu należy zawsze włączać
elektryczny hamulec postojowy, aby
uniknąć przypadkowego przemieszczenia
się samochodu.
118)Jeśli nie zostanie ustawione położenie
P (Parking), samochód może przemieścić
się i spowodować obrażenia osób. Przed
opuszczeniem samochodu należy upewnić
się, że dźwignia zmiany biegów znajduje
się w położeniuPiżeelektryczny hamulec
postojowy jest włączony.119)Nie należy ustawiać dźwigni zmiany
biegów w położeniu N (luz) ani wyłączać
silnika podczas zjazdu samochodem ze
wzniesienia. Taki sposób jazdy jest
niebezpieczny i ogranicza możliwość
interwencji w razie nagłej zmiany w
natężeniu ruchu drogowego lub zmiany
rodzaju nawierzchni drogowej. Istnieje
ryzyko utraty kontroli nad samochodem i
spowodowania wypadku.
120)Nie należy nigdy pozostawiać dzieci w
samochodzie bez nadzoru. Gdy oddalamy
się od samochodu, należy zawsze wyjąć
kluczyk z wyłącznika zapłonu i zabrać go ze
sobą.
UWAGA
41)Przed przestawieniem dźwigni zmiany
biegów z położenia P (Parking) należy
ustawić wyłącznik zapłonu w położeniu
MAR i wcisnąć pedał hamulca. W
przeciwnym razie dźwignia zmiany biegów
może ulec uszkodzeniu.
42)Gdy samochód znajduje się na drodze
pochyłej, należy włączyć zawsze
elektryczny hamulec postojowy PRZED
ustawieniem dźwigni zmiany biegów w
położeniu P.
43)Bieg wsteczny należy włączać tylko w
samochodzie zatrzymanym, gdy silnik
jest na biegu jałowym, a pedał
przyspieszenia w pozycji wyjściowej.
44)Nieprawidłowe posługiwanie się
łopatkami (próba pchnięcia ich w kierunku
deski rozdzielczej), może spowodować
ich uszkodzenie.
135

SPIS
ALFABETYCZNY
A
BS (system) ................................ 77
Akumulator .................................... 201
– wymiana.................................... 201
– zalecenia dotyczące
przedłużenia jego trwałości........ 201
Alarm ............................................. 15
Automatyczna skrzynia biegów ...... 128
Automatyczna skrzynia biegów -
odblokowywanie dźwigni ............. 175
Automatyczna skrzynia biegów -
wyjmowanie kluczyka ................... 176
Automatyczna skrzynia biegów z
podwójnym sprzęgłem ................. 132
Automatyczna skrzynia biegów z
podwójnym sprzęgłem -
odblokowywanie dźwigni ............. 177
Automatyczna skrzynia biegów z
podwójnym sprzęgłem -
wyjmowanie kluczyka ................... 177
Automatyczne sterowanie
światłami (funkcja AUTO) .............. 26
Automatyczne światła drogowe...... 28
Bagażnik....................................... 45
Bagażnik (powiększanie) ................ 21
Bezpieczne przewożenie dzieci ...... 99
Bezpieczniki (wymiana)................... 161
Blokada kierownicy ........................ 13
Czujnik deszczu ............................ 32
Dach otwierany elektrycznie.......... 41Dane identyfikacyjne
– oznaczenie nadwozia ................ 214
– oznaczenie silnika...................... 214
– tabliczka z danymi
identyfikacyjnymi ....................... 214
Dane techniczne ............................ 214
Dead Lock (urządzenie) .................. 18
Drzwi ............................................. 16
DST (system).................................. 79
DTC (system) ................................. 77
Eksploatacja samochodu w
trudnych warunkach (przegląd
okresowy) .................................... 193
Elektroniczny tempomat ................. 138
Elektryczne ogrzewanie siedzeń
przednich ..................................... 21
Elektryczne podnośniki szyb .......... 40
Elektryczny hamulec postojowy
(EPB)............................................ 123
Emisje CO2 .................................... 235
EPB (elektryczny hamulec
postojowy) ................................... 123
ERM (system) ................................. 79
ESC (system) ................................. 77
Fiat Code (system) ........................ 14
Foteliki i-Size .................................. 106
Fotelik ISOFIX (instalacja)................ 103
Full Brake Control (system) ............. 84
GSI (Gear Shift Indicator)............... 51
Hamulce– poziom płynu hamulcowego ...... 200
HHC (system)................................. 78
Holowanie przyczepy ..................... 148
Holowanie samochodu .................. 178
Kamera tylna ................................ 147
Karoseria (czyszczenie i
konserwacja) ................................ 210
Keyless Entry (system) ................... 16
Kierownica ..................................... 24
Kierunkowskazy boczne
(wymiana żarówek) ....................... 159
Kierunkowskazy ............................. 29
Kierunkowskazy tylne (wymiana
żarówek) ...................................... 159
Klimatyzacja automatyczna
dwustrefowa ................................ 37
Klimatyzacja ................................... 35
Klimatyzacja manualna ................... 35
Kluczyki ......................................... 11
– kluczyk elektroniczny ................. 11
– kluczyk z pilotem ....................... 11
Kolorowy wyświetlacz .................... 50
Koła i opony ................................... 209
Komora silnika ............................... 194
Komora silnika (mycie).................... 211
Konfigurowalna płaszczyzna
ładunkowa ................................... 46
Kontrole okresowe (przegląd
okresowy) .................................... 193
Korektor ustawienia reflektorów...... 29
