Sněhové řetězy
Sněhové řetězy zlepšují v zimních podmínkách
přilnavost a chování vozidla při brzdění.Sněhové řetězy smějí být montovány
pouze na přední kola.
Dodržujte nařízení a předpisy pro
používání sněhových řetězů platné
v dané zemi a nejvyšší povolenou
rychlost.Nejezděte s nasazenými sněhovými
řetězy na vozovce bez sněhu, abyste
nepoškozovali pneumatiky vozidla
a rovněž povrch vozovky. Pokud je
vozidlo vybaveno hliníkovými ráfky,
ujistěte se, že žádná část sněhového
řetězu nebo připevňovacích prvků není
v kontaktu s ráfkem.
Používejte pouze řetězy, které jsou
uzpůsobené pro typ kol Vašeho vozidla.
Můžete rovněž používat protiskluzové návleky.
Více informací Vám poskytne servis sítě
CITROËN nebo jiný odborný servis.
Doporučení pro montáž
F Pokud musíte nasazovat sněhové řetězy
během cesty, odstavte vozidlo na rovném
povrchu, na kraji silnice.
F

Z
atáhněte parkovací brzdu a případně
zajistěte kola klíny, aby vozidlo nesklouzlo.
F

N
asaďte sněhové řetězy dle pokynů
dodaných jejich výrobcem.
F

O
patrně se rozjeďte a nějakou dobu jeďte
rychlostí do 50 km/h.
F

Z
astavte vozidlo a ověř te, že jsou sněhové
řetězy správně napnuté.
Rozměry

původních
pneumatik Typ řetězu
215/65 R16 článkový 12 mm 215/60 R17 -
225/55 R17
Doporučujeme Vám, abyste si vyzkoušeli
nasazování sněhových řetězů před
odjezdem, na rovném a suchém povrchu.
Praktick

265
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016

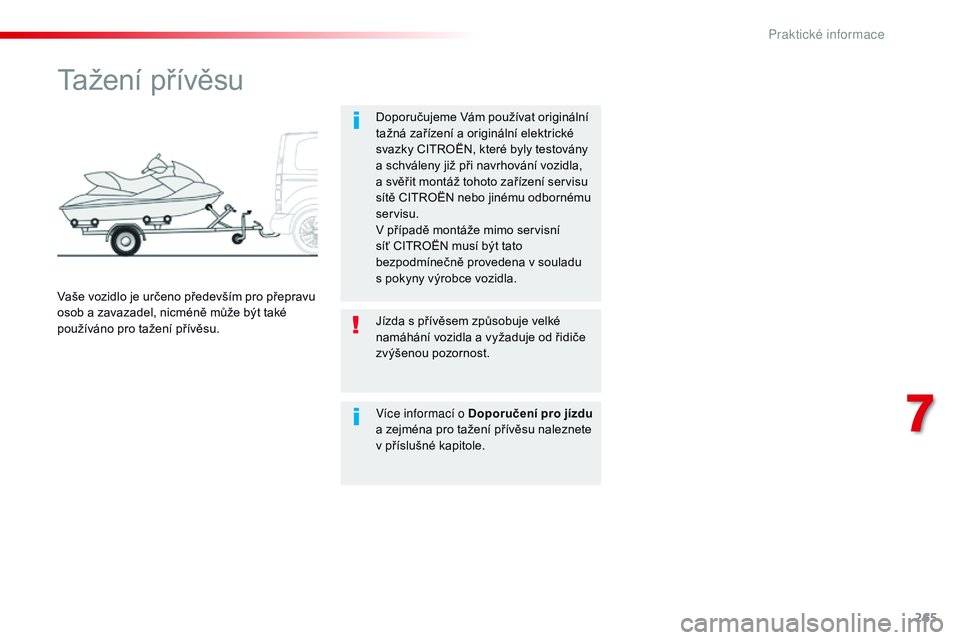

Tažení přívěsu
Doporučujeme Vám používat originální
tažná zařízení a originální elektrické
svazky CITROËN, které byly testovány
a schváleny již při navrhování vozidla,
a svěřit montáž tohoto zařízení servisu
sítě CITROËN nebo jinému odbornému
servisu.
V případě montáže mimo servisní
síť CITROËN musí být tato
bezpodmínečně provedena v souladu
s pokyny výrobce vozidla.
Vaše vozidlo je určeno především pro přepravu
osob a zavazadel, nicméně může být také
používáno pro tažení přívěsu. Jízda s přívěsem způsobuje velké
namáhání vozidla a vyžaduje od řidiče
zvýšenou pozornost.
Více informací o Doporučení pro jízdu
a zejména pro tažení přívěsu naleznete
v příslušné kapitole.
7
Praktick

267
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Příslušenství
Prodejní síť CITROËN nabízí širokou paletu příslušenství a originálních náhradních dílů.
Toto příslušenství a náhradní díly jsou přizpůsobeny pro Vaše vozidlo, mají svou kvalitu a je na ně
poskytována záruka CITROËN.
„Komfort“
Spojlery dveří, zapalovač cigaret, zarážky do
zavazadlového prostoru, ramínko na opěrku
hlavy, parkovací asistent přední
a zadní, tvarované zástěrky, systém
uspořádání zavazadlového prostoru, ...
„Řešení pro přepravu“
Vany do zavazadlového prostoru, střešní tyče, nosič
jízdních kol na tažné zařízení, nosič jízdních kol na střešní
tyče, nosič lyží, střešní box, svazek tažného zařízení, ...
Montáž tažného zařízení pro přívěs musí být povinně
provedena v servisu sítě CITROËN nebo v jiném
odborném servisu.
„Styl“
Ozdobné kryty kol, středové krytky ráfků,
chrániče dveřních prahů, hlavice řadicí páky, ...
„Bezpečnost“
Alarm proti vniknutí, pískování skel, zařízení
proti odcizení kol, dětské autosedačky,
alkoholtester, lékárnička, výstražný trojúhelník,
bezpečnostní vesta, systém vyhledávání
odcizeného vozidla, centrála pro správu
vozového parku, sněhové řetězy, protiskluzové
návleky, mlhové světlomety, ...
„Ochrana“
Koberce*, potahy sedadel kompatibilní
s bočními airbagy, zástěrky, boční ochranné
lišty, ochrana pro nárazníky, sada pro ochranu
nákladového prostoru (dřevo nebo plast), zadní
práh, zadní koberce, ...
Montáž elektrického vybavení nebo
doplňků neschválených společností
CITROËN může mít za následek
poruchu elektronických systémů
Vašeho vozidla a zvýšenou spotřebu
energie.
Obraťte se na svého prodejce
CITROËN, který Vám představí
schválené vybavení a doplňky.
Montáž radiokomunikačních
vysílačů
Před montáží vysílačů
radiokomunikačních zařízení s vnější
anténou jako dodatkového příslušenství
se můžete obrátit na pracovníky
prodejní sítě CITROËN, kteří Vám sdělí
charakteristiky vysílačů (frekvence,
maximální výstupní výkon, poloha
antény, specifické podmínky pro
montáž), které smějí být do vozidla
namontovány v souladu s direktivou
Elektromagnetická kompatibilita vozidel
(2004/104/ES).
V závislosti na předpisech platných
v dané zemi mohou být některé
prvky bezpečnostní výbavy vozidla
povinné: bezpečnostní vesty s vysokou
viditelností, výstražné trojúhelníky,
alkoholtestery, náhradní žárovky,
náhradní pojistky, hasicí přístroj,
autolékárnička, zadní zástěrky, ...
*

A
byste předešli riziku blokování pedálů:
-

d
bejte na správné umístění a připevnění
koberce,
-

n
ikdy nepokládejte několik koberců přes
sebe.
7
Praktick

268
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
V servisu sítě CITROËN si můžete
rovněž opatřit prostředky na čištění
a údržbu (karosérie a interiéru) - mezi
nimiž rovněž ekologické výrobky
řady „TECHNATURE“ - dále provozní
kapaliny (kapalina do ostřikovačů
skel, ...), opravné tužky a spreje
s barvou laku, která přesně odpovídá
odstínu laku Vašeho vozidla, náhradní
náplně (náplň do sady pro dočasnou
opravu pneumatiky, ...), ...
„Multimédia“
Držák chytrého telefonu, držák tabletu nebo
částečně vestavěného navigačního systému,
řada autorádií a přenosných navigací,
sledování jízdy, hands-free sada Bluetooth,
přehrávač DVD, držák videosystému, asistence
pro řízení, systém pro vyhledávání vozidla, ...
Přejete-li si nechat provést na vozidle
nějaký zásah, obraťte se na odborný
servis, který má potřebné technické
informace, znalosti a příslušné
vybavení. Servisní síť CITROËN
poskytuje odborné a kvalitní služby.Střešní tyče / Střešní zahrádka
Pro montáž příčných střešních tyčí používejte
k tomu určené úchyty:
F

o
tevřete krytky upevnění na každé tyči,
F

u
místěte upevňovací prvky a postupně je
na střeše zajistěte,
F

u
jistěte se, že je střešní tyčový nosič
správně upevněn (zahýbejte tyčemi),
F

z
avřete krytky upevnění na každé tyči.
Tyče jsou navzájem zaměnitelné a lze je
upravit pro každou dvojici úchytů. Pro montáž střešní zahrádky používejte k tomu
určené úchyty:
F

u
místěte zahrádku proti úchytům a zajistěte
je na střeše jeden po druhém,
F

u
jistěte se, že je zahrádka správně
upevněna (zahýbejte s ní).
Řiďte se legislativou platnou v dané
zemi, abyste neporušovali zákony
upravující přepravu předmětů delších
než vozidlo. Největší přípustné zatížení každého

připevňovacího úchytu , pro výšku
nákladu nepřesahující 40 cm: 25 kg .
Hmotnost podle velikosti vozidla:
-

c
ompact (L1) s 8 úchyty: 200 kg
-

s
tandard (L2) a long (L3)
s 10 úchyty: 250 kg
Jestliže výška nákladu překračuje
40 cm, přizpůsobte rychlost vozidla
profilu vozovky, aby nedošlo
k
poškození zahrádky nebo střešních
tyčí a úchytů na střeše.
Praktick

272
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
* Podle typu motoru.
naftový motor
1. Nádržka kapaliny ostřikovače skel a světlometů.
2.
N

ádržka chladicí kapaliny.
3.
D

oplňování motorového oleje.
4.
M

ěrka motorového oleje.
5.
O

dvzdušňovací čerpadlo*.
6.
D

oplňování brzdové kapaliny.
7.
A

kumulátor.
8.
O

dloučené kostřicí místo (svorka „-“).
9.
P

ojistková skříňka.
10.
N

ádržka kapaliny posilovače řízení.
11.
Vz

duchový filtr. Tento motor je uveden jako příklad a ilustrace má pouze orientační charakter. Umístění měrky
motorového oleje a hrdla pro doplňování motorového oleje se mohou lišit.
Naftový okruh je pod vysokým tlakem:
-

N
ikdy na tomto systému
neprovádějte žádné zásahy.
-

M
otory HDi využívají pokrokové
technologie.
Každý servisní zásah vyžaduje
speciální kvalifikaci, kterou Vám může
zaručit pouze servis sítě CITROËN.
Praktick

273
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F

O
sušte tyčku pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě CITROËN nebo v jiném odborném servisu.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost CITROËN doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. B = M
i

ni
P

okud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-

P

okud je překročeno množství MAXI (riziko
poškození motoru), obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
-

P

okud není dosaženo množství MINI , je
nutné motorový olej doplnit.
7
Praktick

275
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Výměna kapaliny okruhu
Chladicí kapalina nevyžaduje výměnu.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla.Kontrola i doplňování kapaliny musejí být
prováděny povinně při studeném motoru.
V případě nedostatečného množství
chladicí kapaliny hrozí vážné poškození
motoru vozidla.
Pokud je venkovní teplota zvýšená,
je doporučeno nechat motor běžet
alespoň 1 až 2 minuty po zastavení
vozidla, aby mohl vychladnout.
Zabraňte dlouhodobému styku upotřebeného
oleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé,

či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v servisní síti C
i

troën nebo
v odborném servisu.
Upotřebené kapaliny
Doplňování
Doplnění aditiva musí být nezbytně a rychle
provedeno v servisu sítě CITROËN nebo
v jiném odborném servisu.
Množství aditiva nafty
(naftový motor s filtrem
pevných částic)
Minimální hladina tohoto aditiva
je indikována rozsvícením této
kontrolky, doprovázené zvukovým
signálem a hlášením na displeji
přístrojové desky.
Charakteristiky kapaliny
Aby bylo čištění optimální a nedocházelo
k zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
Hladina kapaliny ostřikovače
skel a světlometů
U vozidel vybavených ostřikovači
světlometů je dosažení minimální
hladiny kapaliny indikováno
zvukovým signálem a hlášením na
displeji přístrojové desky.
Dolijte kapalinu při příštím zastavení
vozidla.
V zimě je doporučeno používat kapalinu na
bázi etanolu (lihu) nebo metanolu.
7
Praktick

276
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.
I tak je však třeba pravidelně
kontrolovat dotažení šroubových
svorek (u verzí bez rychlosvorek)
a čistotu připojovacích míst. Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky
a zobrazení hlášení na
multifunkčním displeji signalizují
počátek zanesení filtru pevných
částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o Kontrolách množství
náplní naleznete v příslušné kapitole.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby
od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě CITROËN nebo jinému odbornému servisu.
Více informací a doporučení pro opatření před
jakýmkoliv zásahem na Akumulátoru 12 V
naleznete v příslušné kapitole.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměna smí být prováděna pouze
v servisu sítě CITROËN nebo v jiném
odborném servisu.
Praktick
