2017 CITROEN JUMPER SPACETOURER lock

274
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
Tekniska specifikationer - Motorolja
Före påfyllning av olja eller oljebyte ska du
kontrollera att motoroljan passar bilens motor
och uppfyller tillverkarens krav.
Påfyllning av motorolja
Placeringen av påfyllningshålet för motorolja
framgår av bilden på motvarande motorrum.
F
S
kruva upp locket på behållaren för att
komma åt påfyllningshålet.
F

H
äll på olja i små mängder och undvik att
spilla olja på motordelarna (brandrisk).
F

V
änta några minuter innan du kontrollerar
nivån med oljemätstickan.
F

F
yll vid behov på mer olja.
F

S
kruva noggrant tillbaka locket på
behållaren och sätt tillbaka mätstickan på
sin plats efter nivåkontrollen.
Indikeringen på instrumentpanelen
när tändningen slås till är ogiltig under
30
minuter efter påfyllning av olja.
Oljebyte
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
För att bibehålla tillförlitligheten i motor och
avgasrening ska aldrig tillsatser användas i
motoroljan. Bromsvätskenivån måste ligga
i närheten av MA X-strecket.
I annat fall bör du kontrollera
bromsbeläggens slitage.
Bromsvätskenivå
Byte av bromsvätska
Se biltillverkarens serviceschema för
information om hur ofta denna åtgärd ska
utföras.
Bromsvätskekvalitet
Bromsvätskan måste motsvara tillverkarens
rekommendationer.
Kylar vätskenivå
Kylarvätskenivån måste ligga i
närheten av MA X-strecket, utan att
överskrida det.
Eftersom kylsystemet är under tryck bör du
vänta minst en timme efter att motorn stängts
av innan du utför ingreppet.
Skruva alltid loss locket två varv och låt trycket
sjunka, för att undvika risker för brännskador.
Då trycket har fallit kan du ta av locket och fylla
på. Kylfläkten kan sättas igång efter att motorn
stängts av. Var försiktig så att inga föremål
eller kläder fastnar i fläktbladen. Då motorn är varm regleras kylarvätskans
temperatur av kylfläkten.
Kontrollera regelbundet kylarvätskenivån
beroende på hur bilen används (var
5 000 km / 3 månad). Fyll vid behov på med en
kylarvätska som godkänts av tillverkaren.
En påfyllning av denna vätska kan behövas
mellan två besiktningar.
Nivå, servostyrningsolja
Nivån skall ligga nära MA X-strecket.
Skruva loss pluggen med kall motor,
för att kontrollera nivån.
Praktisk information

280
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
Rekommendationer för lagring
Förvara inte flaskor med AdBlue® i
bilen.
AdBlue
® fryser vid temperaturer under
cirka

-11°C och försämras över 25°C. Förvara
flaskorna svalt och låt dem inte utsättas för
direkt solljus.
Under dessa förhållanden kan vätskan förvaras
i minst ett år.
Om vätskan har frusit kan den användas efter
att ha tinats upp helt i rumstemperatur.
Påfyllning
Se till att bilen är parkerad på ett plant,
horisontalt underlag innan påfyllning.
F

S
lå ifrån tändningen och ta ut nyckeln
eller stäng av motorn genom att trycka på
knappen START/STOP om bilen har denna
utrustning.
F

F
ör att komma åt AdBlue
®-tanken öppnar
du den vänstra dörren.
F

D

ra nedifrån i den svarta kåpan. F

V
rid det blåa locket ett sjättedels varv
moturs.
F
T
a loss locket genom att dra det uppåt.
Släng aldrig AdBlue®-flaskorna tillsammans
med hushållssoporna. Lägg dem i en
container avsedd för detta ändamål eller ta
med dem tillbaka till försäljningsstället.
Kontrollera att bilens temperatur är
högre än -11°C om det är kallt ute. Om
temperaturen är lägre fryser AdBlue
®-
vätskan och kan inte fyllas på. Ställ in
bilen i garaget under några timmar för
att kunna fylla på.
Praktisk information

281
Spacetourer-VP_sv_Chap07_info-pratiques_ed01-2016
F Om det visar sig, när du tagit bort flaskan, att tillsatsen har runnit över ska du torka av
kring tankens mynning med en fuktig trasa. Om tillsatsen har stänkt ska du genast
skölja med kallt vatten eller torka med en
fuktig trasa.
Om tillsatsen har kristalliserats kan du ta
bort det med en svamp och varmt vatten.
F
S
ätt tillbaka det blå locket på tankens
mynning och vrid det ett sjättedels varv
medurs, tills det tar stopp. Viktigt:
vid påfyllning efter stopp
på grund av brist på tillsatsmedel ,
vilket anges av meddelandet "Top
up emissions additive: Starting
prevented", måste du ovillkorligen
vänta cirka 5 minuter innan du slår
på tändningen igen, utan att öppna
förardörren, låsa upp bilen, föra in
nyckeln i tändningslåset eller ta med
nyckeln till det nyckelfria lås- och
startsystemet in i kupén.
Slå på tändningen, vänta 10 sekunder
och starta sedan motorn.
F
T
a fram flaskan med AdBlue
®. Efter att
ha kontrollerat sista förbrukningsdag
ska du noggrant läsa instruktionerna för
användning som står på etiketten innan
du börjar hälla flaskans innehåll i bilens
AdBlue
®-tank.
Isbildning i AdBlue
®
AdBlue® fryser vid temperaturer under
cirka -11 °C.
I SCR-systemet finns en funktion som
värmer AdBlue
®-tanken, vilket ger
möjlighet att köra bilen i mycket låga
temperaturer. F
S ätt tillbaka den svarta kåpan, börja
uppifrån.
F

S
täng dörren.
7
Praktisk information

283
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
För varing
F Tryck på låsen A och skjut dem mot mitten för att frigöra verktygslådan.
F

F
ör att komma förbi stången 1 lyfter du
något på lådan och drar ut den så långt det
g å r.
F

L
yft sedan lådan uppåt över stången 2 .F
S näpp loss fästena B på locket och öppna
det för att ta ut verktygen.
ÖppnaDra ut
Dra i lådan för att kontrollera att den
sitter fast ordentligt i facket.
F

L

yft in lådan med främre delen lutad uppåt.
F

F

ör att komma förbi stången 2 skjuter du
lådan framåt samtidigt som du sänker den. F

F

ör att komma förbi stången 1 lyfter du
något på lådan och skjuter in den så långt
det går.
F

S

ätt tillbaka locket på lådan och knäpp
tillbaka fästena B. F

N

är lådan är på plats i sitt fack längst in

skjuter du den mot mattan och drar låsen A
utåt så att den låses fast.
8
Om ett fel uppst

300
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Sidoblinkers
Ty p A, W Y5W-5W (orange)
Varselljus / positionsljus
Vänd dig till en auktoriserad CitrOë n-
verkstad eller annan kvalificerad verkstad för
byte av denna typ av LED-lampor och ljuslister,
om din bil är utrustad med dem.
Din CITROËN-verkstad kan erbjuda en
utbytessats för LED-lampor. Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r
engör inte glasen med en
torr eller slipande trasa, inte
heller med rengörings- eller
lösningsmedel,
F
a
nvänd en svamp och tvållösning
eller ett medel med neutralt pH-
värde,
F
r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt,
för att undvika att skada
skyddslacken och tätningarna.
Vid byte av en lampa måste
strålkastarna ha varit släckta i flera
minuter (risk för allvarlig brännskada).
F

R
ör inte lampan direkt med
fingrarna. Använd en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor, för att inte
skada strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa med samma artikelnummer
och tekniska data.
-

T
ryck sidoblinkersljuset bakåt och frigör
det.
-

V
id återmonteringen ska sidoblinkersljuset
stickas in framåt och sedan föras bakåt.
Gula lampor (blinkers och sidoblinkers) ska
bytas ut mot lampor med samma tekniska data
och samma färg.
Om ett fel uppst

311
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016

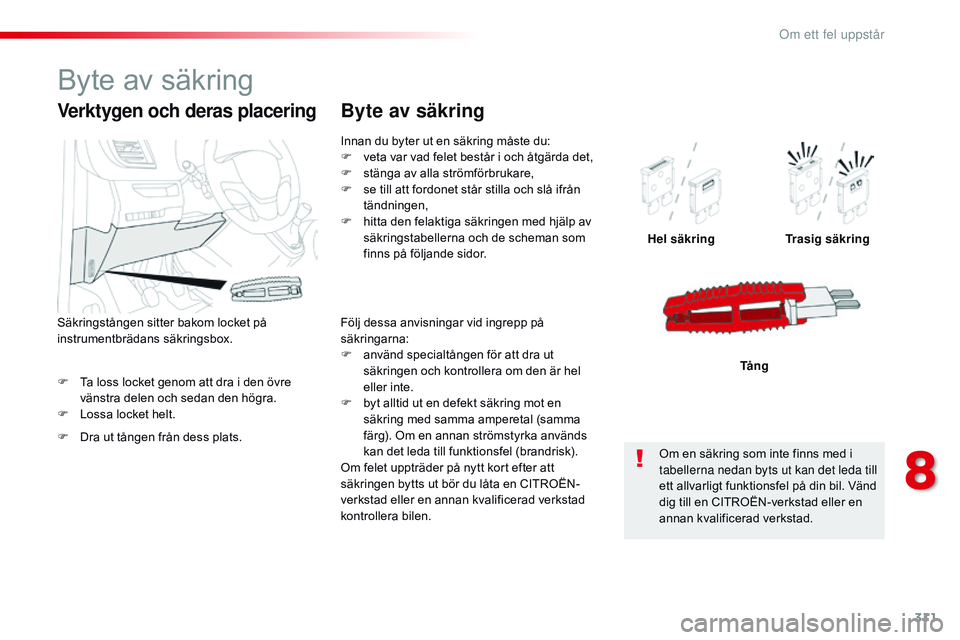

F Ta loss locket genom att dra i den övre vänstra delen och sedan den högra.
F

L
ossa locket helt. Hel säkring
Trasig säkring
Tång
Verktygen och deras placering
F Dra ut tången från dess plats. Säkringstången sitter bakom locket på
instrumentbrädans säkringsbox. Innan du byter ut en säkring måste du:
F
v
eta var vad felet består i och åtgärda det,
F
s
tänga av alla strömförbrukare,
F
s
e till att fordonet står stilla och slå ifrån
tändningen,
F
h
itta den felaktiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.
Byte av säkring
Följ dessa anvisningar vid ingrepp på
säkringarna:
F

a
nvänd specialtången för att dra ut
säkringen och kontrollera om den är hel
eller inte.
F

b
yt alltid ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om en annan strömstyrka används
kan det leda till funktionsfel (brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en CITROËN-
verkstad eller en annan kvalificerad verkstad
kontrollera bilen. Om en säkring som inte finns med i
tabellerna nedan byts ut kan det leda till
ett allvarligt funktionsfel på din bil. Vänd
dig till en CITROËN-verkstad eller en
annan kvalificerad verkstad.
Byte av säkring
8
Om ett fel uppst

315
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
Säkringar i motorrummet
F Lås upp båda låsen A.
F T a bort locket.
F

B
yt ut säkringen.
F

S
täng locket noggrant efter åtgärden
och lås sedan de två låsen A så att
säkringsboxen är tät. Säkring
nr Styrka
(A) Funktion
F12 5Munstycken för värmen.
F14 25Pump till vindrute- och bakrutespolare.
F15 5Främre radar för automatisk nödbroms, elektrisk styrservo.
F17 10BSI.
F19 30Vindrutetorkarmotor.
F20 15Pump till vindrute- och bakrutespolare.
F21 20Pump till strålkastarspolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
Säkringsboxen har placerats i motorrummet i
närheten av batteriet.
Säkringarna som beskrivs nedan varierar beroende på fordonets utrustning.
För att komma åt säkringarna
8
Om ett fel uppst

321
Spacetourer-VP_sv_Chap08_En-cas-de-panne_ed01-2016
F Tryck på locket (som det visas ovan) på den främre stötfångaren för att ta loss det.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras.
F

S
tarta försiktigt och kör långsamt en kort
sträcka.
Bogsera den egna bilen
F Tryck på locket (som det visas ovan) på den bakre stötfångaren för att ta loss det.
F

S
kruva fast bogseringsöglan till ändläget.
F

M
ontera bogserstången.
F

T
änd varningsblinkern på det fordon som
ska bogseras
F

S
tarta försiktigt och kör långsamt en kort
sträcka.
Bogsera en annan bil Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är
högre än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i
bilen som bogseras och måste ha ett
giltigt körkort med sig.
Vid bogsering med bilen stående
på fyra hjul måste alltid en godkänd
dragstång användas. Linor och remmar
är förbjudna.
Den bogserande bilen måste starta
gradvis.
Vid bogsering med avstängd motor har
bilen inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
-

o
m bilen har fått motorstopp på
motorväg eller motortrafikled,
-

o
m du kör ett fyrhjulsdrivet fordon,
-

o
m det är omöjligt att ställa
växellådan i neutralläge,
lossa rattlåset eller lossa
parkeringsbromsen,
-

v
id bogsering med bara två hjul på
marken,
-

o
m du inte har en godkänd
dragstång etc.
8
Om ett fel uppst
