2017 CITROEN E-MEHARI Manuales de Empleo (in Spanish)

47
e-mehari_es_Chap03_confort_ed02-2016
Acondicionamiento interior
Vista general
(1) Guardaobjetos central.
(2 ) Guar daobjetos del acompañante.
(3)
To

ma de accesorios de 12
V (
encendedor).
Parasol
Los parasoles se despliegan hacia adelante.
Para protegerse de un deslumbramiento
frontal, baje el parasol.
Toma de 12 V
Para conectar un accesorio de 12 V (potencia
máxima de 120 W) a la toma, retire el obturador
y conecte el adaptador adecuado.
Toma USB para sistema
de audio y recarga de los
dispositivos electrónicos
Esta toma USB (1) se puede utilizar para
recargar algunos dispositivos electrónicos
como teléfonos móviles (no obstante, no todos
son compatibles) con una intensidad máxima
de 500
m

A.
La toma USB también es compatible con
el sistema de audio del vehículo (véase la
página 64).
3
Su confort

48
e-mehari_es_Chap03_confort_ed02-2016

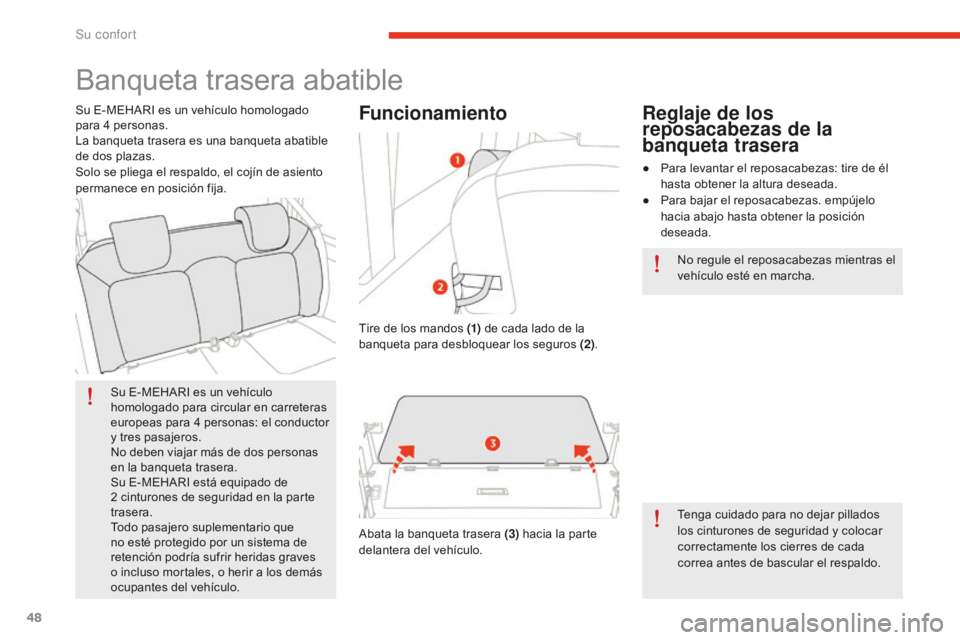

Banqueta trasera abatible
Su E-MEHARI es un vehículo
homologado para circular en carreteras
europeas para 4 personas: el conductor
y tres pasajeros.
No deben viajar más de dos personas
en la banqueta trasera.
Su E-MEHARI está equipado de
2
c
inturones de seguridad en la parte
trasera.
Todo pasajero suplementario que
no esté protegido por un sistema de
retención podría sufrir heridas graves
o incluso mortales, o herir a los demás
ocupantes del vehículo. Tenga cuidado para no dejar pillados
los cinturones de seguridad y colocar
correctamente los cierres de cada
correa antes de bascular el respaldo. No regule el reposacabezas mientras el
vehículo esté en marcha.
Su E-MEHARI es un vehículo homologado
para 4
p
ersonas.
La banqueta trasera es una banqueta abatible
de dos plazas.
Solo se pliega el respaldo, el cojín de asiento
permanece en posición fija.
Funcionamiento
Tire de los mandos (1) de cada lado de la
banqueta para desbloquear los seguros (2) .
Abata la banqueta trasera (3) hacia la parte
delantera del vehículo.
Reglaje de los
reposacabezas de la
banqueta trasera
● Para levantar el reposacabezas: tire de él
h asta obtener la altura deseada.
●
Pa

ra bajar el reposacabezas. empújelo
hacia abajo hasta obtener la posición
deseada.
Su confort

49
e-mehari_es_Chap03_confort_ed02-2016

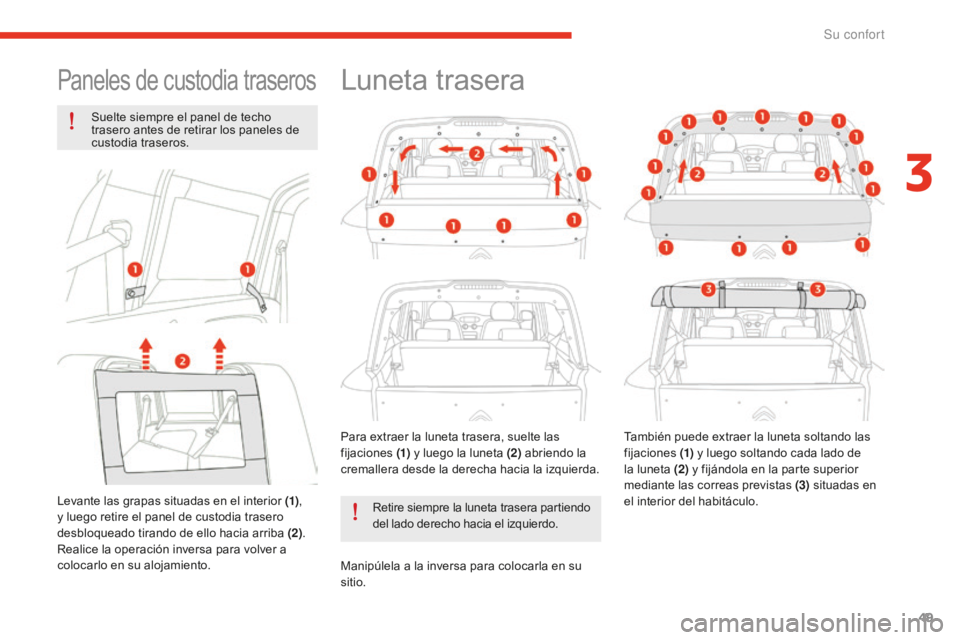

Paneles de custodia traseros
Suelte siempre el panel de techo
trasero antes de retirar los paneles de
custodia traseros.
Levante las grapas situadas en el interior (1) ,
y luego retire el panel de custodia trasero
desbloqueado tirando de ello hacia arriba (2) .
Realice la operación inversa para volver a
colocarlo en su alojamiento.
Luneta trasera
Para extraer la luneta trasera, suelte las
fijaciones (1) y luego la luneta (2) abriendo la
cremallera desde la derecha hacia la izquierda.
Retire siempre la luneta trasera partiendo
del lado derecho hacia el izquierdo.
Manipúlela a la inversa para colocarla en su
sitio. También puede extraer la luneta soltando las
fijaciones
(1) y luego soltando cada lado de
la luneta (2) y fijándola en la parte superior
mediante las correas previstas (3) situadas en
el interior del habitáculo.
3
Su confort

50
e-mehari_es_Chap03_confort_ed02-2016

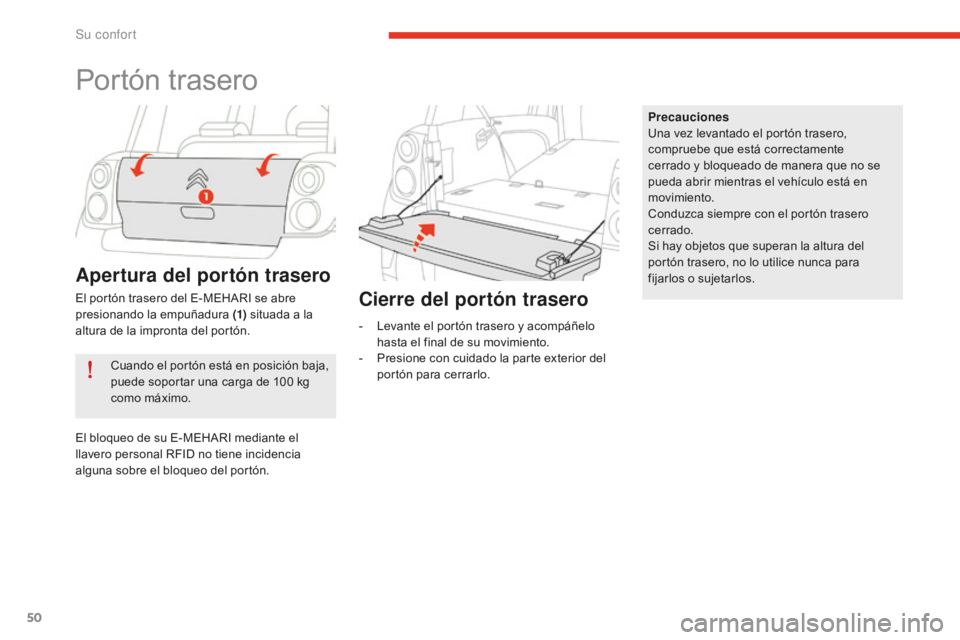

Portón trasero
Cuando el portón está en posición baja,
puede soportar una carga de 100 kg
como máximo. Precauciones
Una vez levantado el portón trasero,
compruebe que está correctamente
cerrado y bloqueado de manera que no se
pueda abrir mientras el vehículo está en
movimiento.
Conduzca siempre con el portón trasero
cerrado.
Si hay objetos que superan la altura del
portón trasero, no lo utilice nunca para
fijarlos o sujetarlos.
Apertura del portón trasero
El portón trasero del E-MEHARI se abre
presionando la empuñadura
(1) situada a la
altura de la impronta del portón.
El bloqueo de su E-MEHARI mediante el
llavero personal RFID no tiene incidencia
alguna sobre el bloqueo del portón.Cierre del portón trasero
- Levante el portón trasero y acompáñelo
h asta el final de su movimiento.
-
Pr

esione con cuidado la parte exterior del
portón para cerrarlo.
Su confort

51
e-mehari_es_Chap03_confort_ed02-2016

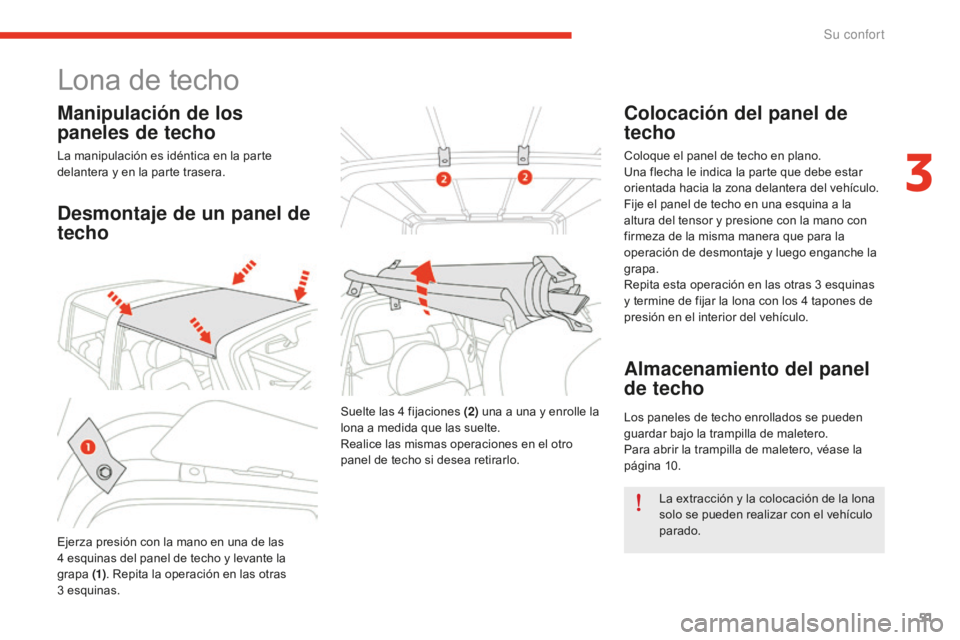

Lona de techo
Manipulación de los
paneles de techo
La manipulación es idéntica en la parte
delantera y en la parte trasera.
Desmontaje de un panel de
techo
Ejerza presión con la mano en una de las
4 esquinas del panel de techo y levante la
grapa (1). Repita la operación en las otras
3
es

quinas. Suelte las 4 fijaciones (2)
una a una y enrolle la
lona a medida que las suelte.
Realice las mismas operaciones en el otro
panel de techo si desea retirarlo.
Colocación del panel de
techo
Coloque el panel de techo en plano.
Una flecha le indica la parte que debe estar
orientada hacia la zona delantera del vehículo.
Fije el panel de techo en una esquina a la
altura del tensor y presione con la mano con
firmeza de la misma manera que para la
operación de desmontaje y luego enganche la
grapa.
Repita esta operación en las otras 3
e

squinas
y termine de fijar la lona con los 4
t

apones de
presión en el interior del vehículo.
Almacenamiento del panel
de techo
Los paneles de techo enrollados se pueden
guardar bajo la trampilla de maletero.
Para abrir la trampilla de maletero, véase la
página 10.
La extracción y la colocación de la lona
solo se pueden realizar con el vehículo
parado.
3
Su confort

52
e-mehari_es_Chap03_confort_ed02-2016

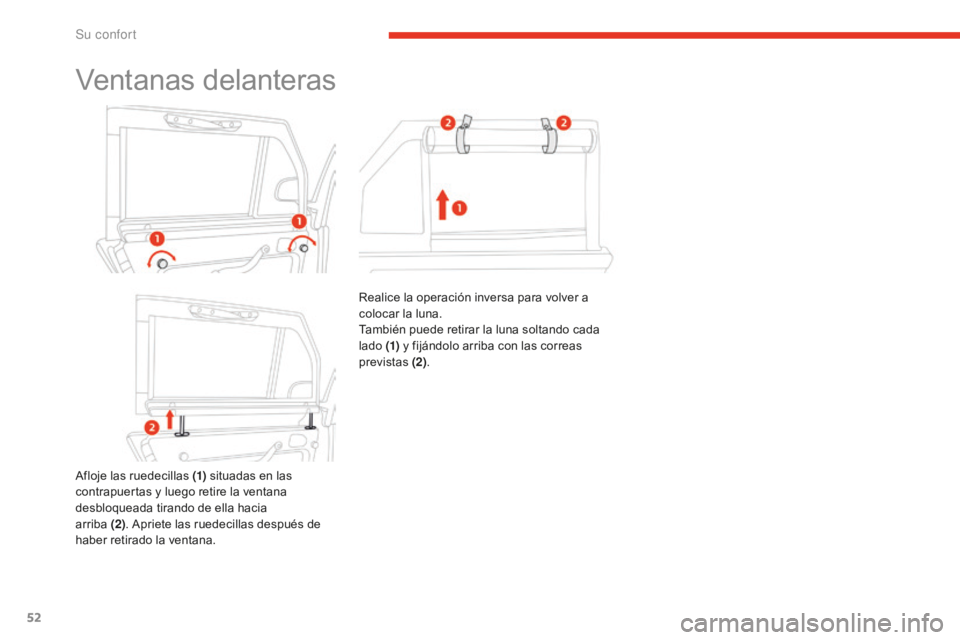

Ventanas delanteras
Afloje las ruedecillas (1) situadas en las
contrapuertas y luego retire la ventana
desbloqueada tirando de ella hacia
arriba (2). Apriete las ruedecillas después de
haber retirado la ventana. Realice la operación inversa para volver a
colocar la luna.
También puede retirar la luna soltando cada
lado (1)
y fijándolo arriba con las correas
previstas (2).
Su confort

53
e-mehari_es_Chap04_entretien_ed02-2016
La cadena de tracción está
directamente alimentada por la batería
LMP
® con la cual va equipado con
E-MEHARI.
Nunca realice una intervención en los
elementos de alta tensión del vehículo.
Una manipulación incorrecta podría
provocar una descarga eléctrica y
heridas graves o mortales.
El compartimento motor del vehículo es una
zona peligrosa que puede provocar heridas
graves.
Mantenga a los niños alejados del
compartimento motor y no los deje
nunca cerca sin vigilancia.

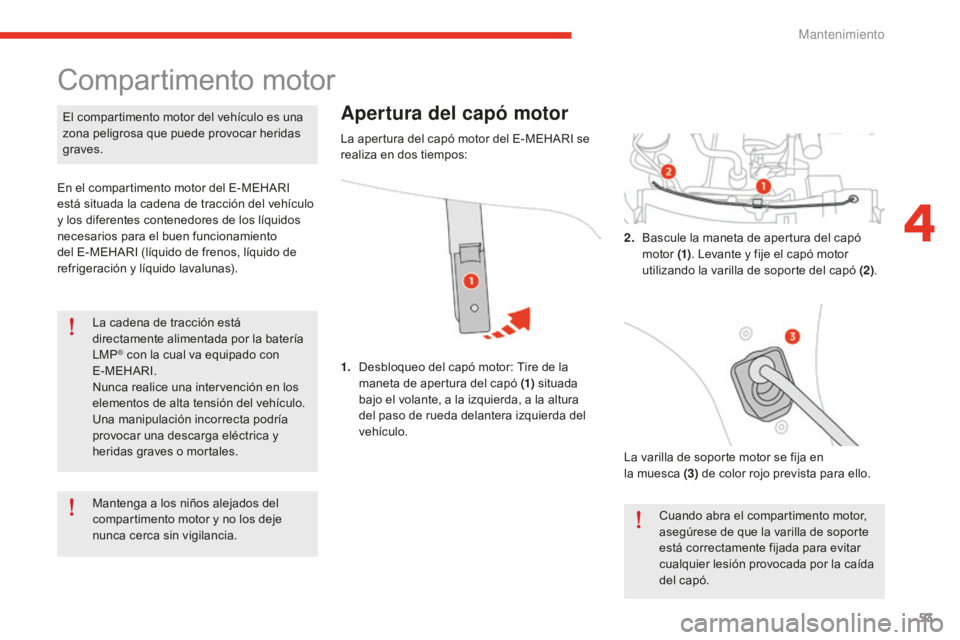

Compartimento motor
En el compartimento motor del E-MEHARI
está situada la cadena de tracción del vehículo
y los diferentes contenedores de los líquidos
necesarios para el buen funcionamiento
del E-MEHARI (líquido de frenos, líquido de
refrigeración y líquido lavalunas).
Apertura del capó motor
1. Desbloqueo del capó motor: Tire de la
maneta de apertura del capó (1) situada
bajo el volante, a la izquierda, a la altura
del paso de rueda delantera izquierda del
vehículo.
La apertura del capó motor del E-MEHARI se
realiza en dos tiempos:
La varilla de soporte motor se fija en
la muesca (3) de color rojo prevista para ello.
Cuando abra el compartimento motor,
asegúrese de que la varilla de soporte
está correctamente fijada para evitar
cualquier lesión provocada por la caída
del capó.
2.
Ba

scule la maneta de apertura del capó
motor (1). Levante y fije el capó motor
utilizando la varilla de soporte del capó (2) .
4
Mantenimiento

54
e-mehari_es_Chap04_entretien_ed02-2016
Si durante la circulación percibe que
el capó motor no está correctamente
cerrado, ralentice y deténgase en una
zona segura para cerrar correctamente
el capó motor.Los elementos de alta tensión están
presentes en el compartimento motor
del E-MEHARI.
Le recomendamos no intentar realizar
ninguna operación de mantenimiento
usted mismo en el vehículo.
En caso de manipulación incorrecta,
podría provocar una descarga eléctrica
que causaría heridas graves o
mortales.Si es necesario realizar una
intervención en su vehículo, contacte
inmediatamente con un Servicio
Oficial CITROËN o con un profesional
cualificado.

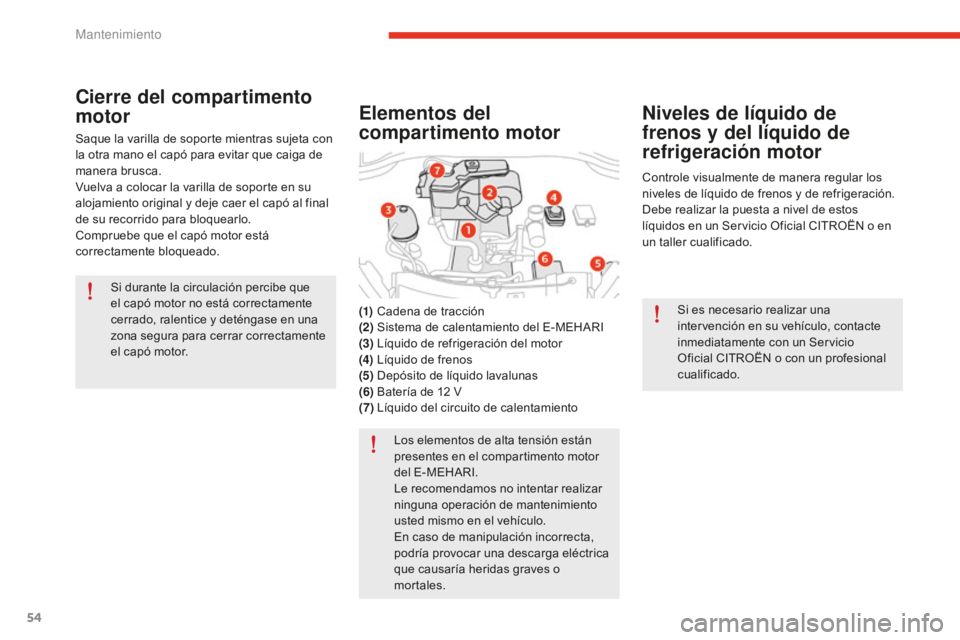

Cierre del compartimento
motor
Saque la varilla de soporte mientras sujeta con
la otra mano el capó para evitar que caiga de
manera brusca.
Vuelva a colocar la varilla de soporte en su
alojamiento original y deje caer el capó al final
de su recorrido para bloquearlo.
Compruebe que el capó motor está
correctamente bloqueado.
Elementos del
compartimento motor
(1) Cadena de tracción
(2 ) Sis tema de calentamiento del E-MEHARI
(3)
Lí

quido de refrigeración del motor
(4)
Lí

quido de frenos
(5)
De

pósito de líquido lavalunas
(6)
Ba

tería de 12
V
(

7)
Lí
quido del circuito de calentamiento
Niveles de líquido de
frenos y del líquido de
refrigeración motor
Controle visualmente de manera regular los
niveles de líquido de frenos y de refrigeración.
Debe realizar la puesta a nivel de estos
líquidos en un Servicio Oficial CITROËN o en
un taller cualificado.
Mantenimiento
