2017 CITROEN DS4 sensor

103
DS4_it_Chap03_ergonomie-et-confort_ed01-2016
Consigli per la ventilazione e la climatizzazione
Se dopo una sosta prolungata al sole,
la temperatura interna rimane molto
elevata, areare l'abitacolo per alcuni
istanti.
Posizionare il comando del flusso d'aria
ad un livello sufficiente per garantire un
corretto ricircolo dell'aria nell'abitacolo.
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F

Pe

r ottenere una ripartizione d'aria omogenea, non ostruire le bocchette d'entrata
d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e la griglia
d'entrata dell'aria situata nel bagagliaio.
F

N

on ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a regolare il
sistema di climatizzazione automatica.
F

F

ar funzionare il sistema di climatizzazione per almeno 5

- 10

minuti, una o due volte al
mese, per mantenerlo in per fetto stato di funzionamento.
F

V

erificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti.
R

accomandiamo di scegliere un filtro abitacolo combinato. Grazie al suo additivo attivo
specifico, contribuisce a purificare l'aria respirata dagli occupanti e a tenere pulito
l'abitacolo (riduzione dei sintomi allergici, dei cattivi odori e dei depositi grassi).
F

Pe

r garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda
anche di farlo controllare secondo quanto indicato nel libretto di manutenzione e di
garanzia
F

S

e il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete CITROËN o ad
un riparatore qualificato.
In caso di traino di carico massimo in salita ripida e con una temperatura elevata,
l'interruzione della climatizzazione permette di recuperare una certa potenza del motore e
di migliorare quindi la capacità di traino. La condensa creata dalla
climatizzazione provoca un
gocciolamento d'acqua sotto al veicolo
in sosta.
Stop & Start
I sistemi di riscaldamento e dell'aria condizionata funzionano solo a motore avviato.
Al fine di conservare il confort termico desiderato nell'abitacolo, è possibile disattivare
temporaneamente la funzione Stop & Start.
Per ulteriori informazioni sullo Stop & Star t
, consultare la rubrica corrispondente.
03
Ergonomia e confort

129
DS4_it_Chap04_eclairage-et-visibilite_ed01-2016
Ghiera di selezione dei fendinebbia.
Funzionano con gli anabbaglianti e gli
abbaglianti accesi.Dare un impulso ruotando la ghiera :
F

i
n avanti una volta per accendere i
fendinebbia anteriori,
F
i
n avanti una seconda volta per accendere
i fendinebbia posteriori,
F
u
na volta verso di sè per spegnere i
fendinebbia posteriori.
F
u
na seconda volta verso di sè per
spegnere i fendinebbia anteriori.
Fendinebbia anteriori e posteriori In caso di spegnimento automatico dei fari (con
modello AUTO) o di spegnimento manuale
dei fari anabbaglianti, i fendinebbia e le luci di
posizione resteranno accese.
F

P
er spegnere i fendinebbia ruotare
all'indietro la ghiera, si spegneranno anche
le luci di posizione.
Fari fendinebbia anteriori e fanalini fendinebbia posteriori
In presenza di bel tempo o di pioggia,
sia di giorno che di notte, è vietato
accendere i fendinebbia anteriori e
i fendinebbia posteriori. In queste
situazioni la potenza dei loro fasci
luminosi può abbagliare gli altri
guidatori. Devono essere utilizzati
solamente in presenza di nebbia o di
nevicata.
In queste condizioni climatiche, è
necessario accendere manualmente i
fari fendinebbia e i fari anabbaglianti,
poichè il sensore di luminosità potrebbe
rilevare una luce sufficiente.
Ricordarsi di spegnere i fendinebbia
anteriori e i fendinebbia posteriori
quando non sono più necessari.
04
Illuminazione e visibilità

132
DS4_it_Chap04_eclairage-et-visibilite_ed01-2016
Mediante un captatore di luminosità, in caso di
rilevazione di poca luce esterna, le luci della
targa, le luci di posizione e gli anabbaglianti
si accendono automaticamente, senza
intervento del guidatore. Possono anche
accendersi in caso di rilevazione di pioggia,
contemporaneamente al movimento automatico
delle spazzole tergicristallo anteriori.
Non appena la luminosità torna ad essere
sufficiente o quando i tergicristalli si fermano,
i fari si spengono automaticamente.
Attivazione Disattivazione
F Ruotare la ghiera in un'altra posizione.
La disattivazione della funzione è
accompagnata dalla visualizzazione di un
messaggio sul display.
Accensione temporizzata
automatica dei fari
Anomalia di funzionamento
In caso di anomalia di funzionamento
del sensore di luminosità, i fari si
accendono, questa spia si accende sul
quadro strumenti e/o un messaggio
appare sul display, accompagnato da
un segnale acustico.
In caso di nebbia o di nevicata, il
sensore di luminosità può rilevare
una luce sufficiente. I fari non si
accenderanno quindi automaticamente.
Non ricoprire il sensore di luminosità,
abbinato al sensore di pioggia e situato
al centro del parabrezza, dietro al
retrovisore interno; le relative funzioni
non sarebbero più comandabili.
Quando la funzione accensione automatica dei
fari è attivata (comando d'illuminazione sulla
posizione "AUTO"
), in caso di poca luce, i fari
anabbaglianti restano accesi all'interruzione
del contatto.
Programmazione
L'attivazione o la disattivazione e la
durata dell'accensione temporizzata
sono modificabili mediante il menu di
configurazione del veicolo.
Consultare la rete CITROËN oppure un
riparatore qualificato
Accensione automatica dei fari
F Portare la ghiera sulla posizione
"AUTO" . L'attivazione della funzione
è accompagnata dalla comparsa di un
messaggio sul display.
04
Illuminazione e visibilità

133
DS4_it_Chap04_eclairage-et-visibilite_ed01-2016

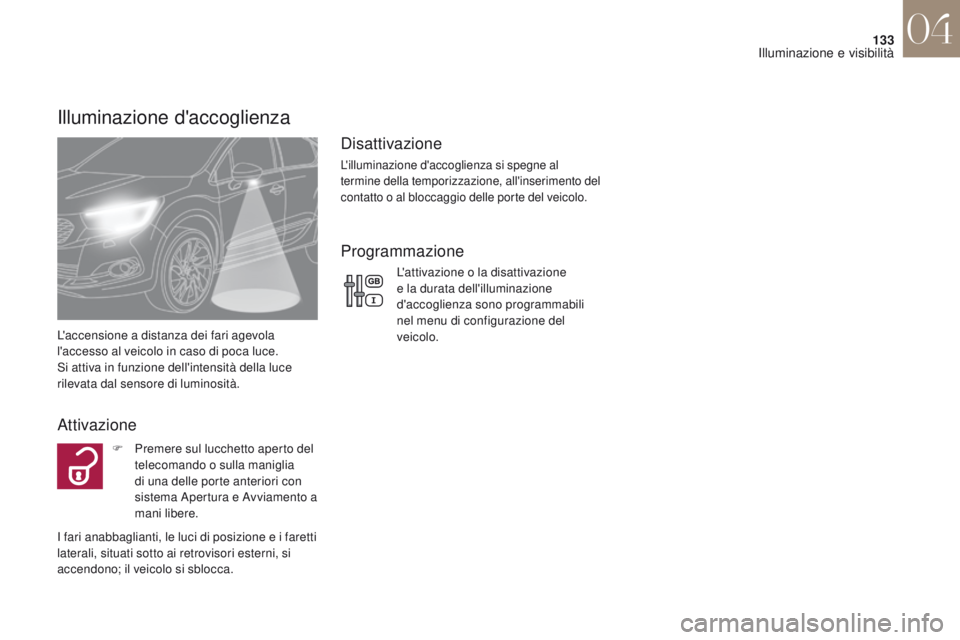

Illuminazione d'accoglienza
L'accensione a distanza dei fari agevola
l'accesso al veicolo in caso di poca luce.
Si attiva in funzione dell'intensità della luce
rilevata dal sensore di luminosità.
AttivazioneDisattivazione
F Premere sul lucchetto aperto del
telecomando o sulla maniglia
di una delle porte anteriori con
sistema Apertura e Avviamento a
mani libere.
I fari anabbaglianti, le luci di posizione e i faretti
laterali, situati sotto ai retrovisori esterni, si
accendono; il veicolo si sblocca. L'attivazione o la disattivazione
e la durata dell'illuminazione
d'accoglienza sono programmabili
nel menu di configurazione del
veicolo.
Programmazione
L'illuminazione d'accoglienza si spegne al
termine della temporizzazione, all'inserimento del
contatto o al bloccaggio delle porte del veicolo.
04
Illuminazione e visibilità

138
DS4_it_Chap04_eclairage-et-visibilite_ed01-2016
Funzionamento automatico anteriore
Dare un breve impulso al comando verso il
basso.La presa in conto della richiesta
è confermata da un movimento,
accompagnato dall'accensione di
questa spia sul quadro strumenti
e/o dalla visualizzazione di un
messaggio d'attivazione.
Disattivazione
Dare un breve impulso al comando verso il
basso.La presa in conto della richiesta è
confermata dallo spegnimento di
questa spia sul quadro strumenti
e/o dalla visualizzazione di un
messaggio di disattivazione.
Dopo ogni interruzione del contatto
superiore a un minuto, occorre
riattivare il funzionamento automatico.
Anomalia di funzionamento
In caso di anomalia del funzionamento
automatico, il tergicristallo funzionerà in modo
intermittente.
Consultare la rete CITROËN o un riparatore
qualificato
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità e
situato al centro del parabrezza, dietro
al retrovisore interno.
In caso di lavaggio del veicolo in impianto
automatico, disattivare il funzionamento
automatico del tergicristallo.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il tergicristallo automatico.
Attivazione
Il tergicristallo anteriore funziona automaticamente, senza intervento da parte del guidatore (grazie
al sensore di pioggia situato dietro al retrovisore interno), adattando la sua velocità all'intensità
delle precipitazioni.
04
Illuminazione e visibilità

161
DS4_it_Chap05_securite_ed01-2016
DS4_it_Chap05_securite_ed01-2016
Airbag
Generalità
Sistema progettato per contribuire a rafforzare
la sicurezza dei passeggeri (tranne per il
passeggero posteriore centrale) in caso di urto
violento. Gli airbag completano l'azione delle
cinture di sicurezza dotate di limitatore di carico
(tranne per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto :
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag possono non
attivarsi ; in questo genere di situazione,
la cintura di sicurezza contribuisce a
garantire la protezione. Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano
una sola volta. Se si verifica un
secondo urto (durante lo stesso
incidente o in un incidente successivo),
l'airbag non si attiverà più.
A.


z
o
na d'impatto frontale.
B.


z
o
na d'impatto laterale.
L'attivazione di uno o di tutti gli airbag
è accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione dovuta all'attivazione di
uno o di tutti gli airbag può provocare
una leggera diminuzione della capacità
uditiva per un breve periodo di tempo.zone di rilevazione dell'urto
05
Sicurezza

165
DS4_it_Chap05_securite_ed01-2016
DS4_it_Chap05_securite_ed01-2016
Consigli
Airbag frontali
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare
delle ferite in caso di attivazione degli airbag.
Airbag laterali
Coprire i sedili solo con foderine
omologate, compatibili con l'attivazione
degli Airbag laterali. Per conoscere la
gamma di foderine adatte al veicolo,
rivolgersi alla rete CITROËN.
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli Airbag,
perché ciò potrebbe provocare ferite durante
l'attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli Airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
CITROËN oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno situate
sul sottotetto, che fanno parte del fissaggio
degli Airbag a tendina.
Per ottenere la massima efficacia degli Airbag, rispettare le regole di sicurezza qui sotto.
I pannelli delle porte anteriori del veicolo
sono dotati di sensori d'urto laterali.
Una porta danneggiata o qualsiasi
intervento non conforme (modifica o
riparazione) sulle porte anteriori o sul loro
rivestimento interno può compromettere il
funzionamento di questi captatori - Rischio
di malfunzionamento degli airbag laterali !
Questi interventi devono essere realizzati
esclusivamente dalla rete CITROËN o da
un riparatore qualificato.
05
Sicurezza

209
DS4_it_Chap06_conduite_ed01-2016
Allarme superamento involontario della linea di carreggiata
Sistema che rileva il superamento involontario
della segnaletica longitudinale orizzontale
(linea continua o tratteggiata).
In caso di deviazione del veicolo, i sensori
installati sotto al paraurti anteriore attivano un
allarme (velocità superiore a 80 km/h).
Il ricorso a questo sistema si rivela
particolarmente vantaggioso su autostrade e
tangenziali.
Il sistema di allarme superamento
involontario della linea di carreggiata
non può in nessun caso sostituire
l'attenzione del guidatore.
È necessario rispettare il codice della
strada ed osservare una pausa ogni
due ore.
Disattivazione
F Premendo nuovamente il pulsante la spia si spegne.
Lo stato del sistema resta memorizzato
all'interruzione del contatto. Nessun allarme viene trasmesso finché
l'indicatore di direzione è attivo e per circa
20
secondi dopo il suo spegnimento.
Può essere emesso un allarme in caso di
superamento della segnaletica direzionale
(freccia) o di segnaletica non normalizzata.
Anomalia di
funzionamento
La rilevazione può essere disturbata:
- s e i sensori sono coperti (da fango,
neve,...),
-

s
e la segnaletica al suolo è
scolorita/consumata,
-

in mancanza di contrasto tra la
segnaletica al suolo e il manto stradale.
In caso di malfunzionamento, la spia
servizio si accende, accompagnata
da un segnale sonoro e da un
messaggio sul display.
Consultare la rete CITROËN o un riparatore
qualificato.
Attivazione
F All'inserimento del contatto o a motore avviato, premere questo pulsante per
attivare la funzione ; la spia si accende.
Segnalazione
La vibrazione del sedile del guidatore indica :
- s ul lato destro, che la segnaletica
orizzontale è stata superata a destra,
-

s
ul lato sinistro, che la segnaletica
orizzontale è stata superata a sinistra.
06
Guida
