2017 CITROEN DS3 Notices Demploi (in French)

215
Changement des projecteurs
antibrouillard à LED
Changement des répétiteurs
latéraux de clignotant intégré
F Insérez un tournevis vers le milieu du
répétiteur entre lui et la base du rétroviseur.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer le module,
contactez le réseau CITROËN ou un
atelier qualifié.
Changement des feux diurnes à
LED
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.
Informations pratiques

1. Feux de stop / de position (P21/5W).
2. Feux de position (P5W).
3.
In

dicateurs de direction (PY21W ambre).
4.
F

eu antibrouillard, côté gauche (PR21W
rouge)
F

eu de recul, côté droit (P21W).
Feux arrière
Les lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Changement des feux
F Ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F

D
évissez l'écrou papillon de fixation du feu.
F

D
éclipez le connecteur du feu.
F

S
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur. F
É cartez les quatre languettes et retirez le
porte-lampes.
F

T
ournez d'un quart de tour la lampe et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.

217
Changement des indicateurs
de direction (4) et du feu
antibrouillard ou de recul (5)
F Tournez d’un quart de tour la lampe et remplacez-la.
Changement des feux de position
et de stop à LED (diodes)
Pour le remplacement de ce type de lampe à
diodes, consultez le réseau CITROËN ou un
atelier qualifié.

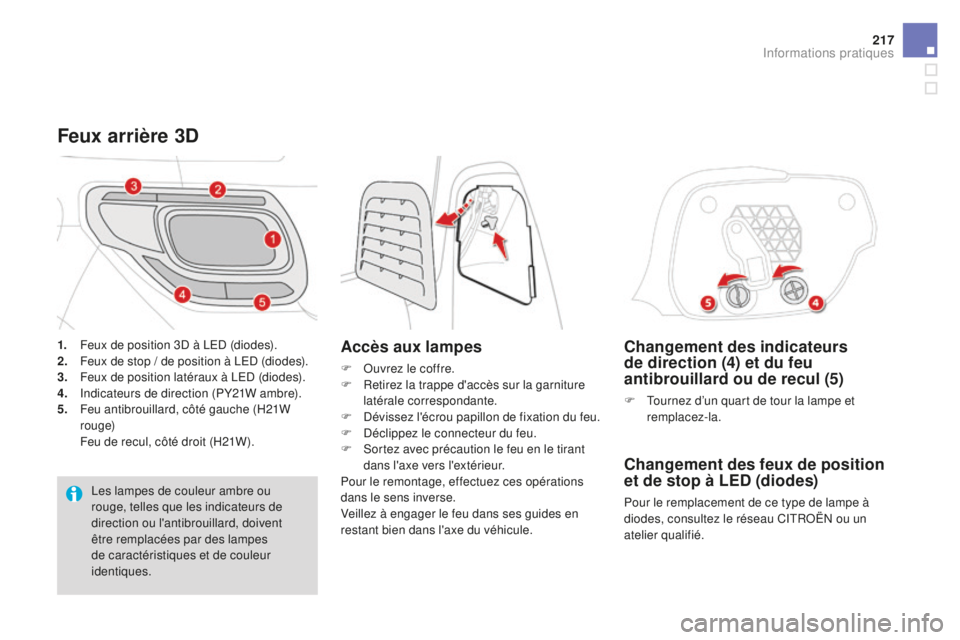

Feux arrière 3D
Accès aux lampes
F Ouvrez le coffre.
F R etirez la trappe d'accès sur la garniture
latérale correspondante.
F

D
évissez l'écrou papillon de fixation du feu.
F

D
éclippez le connecteur du feu.
F

S
ortez avec précaution le feu en le tirant
dans l'axe vers l'extérieur.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l'axe du véhicule.
1.
F

eux de position 3D à LED (diodes).
2. F
eux de stop / de position à LED (diodes).
3. F
eux de position latéraux à LED (diodes).
4.
In

dicateurs de direction (PY21W ambre).
5.
F

eu antibrouillard, côté gauche (H21W
rouge)
F

eu de recul, côté droit (H21W). Les lampes de couleur ambre ou
rouge, telles que les indicateurs de
direction ou l'antibrouillard, doivent
être remplacées par des lampes
de caractéristiques et de couleur
identiques.
Informations pratiques

Changement du troisième feu de
stop (4 lampes W5W)
F Ouvrez le coffre.
F R etirez les deux obturateurs A situés sur la
doublure.
F

P
oussez dans l'axe sur le corps du feu
en faisant levier avec deux tournevis pour
l'extraire vers l'extérieur.
F

D
ébranchez le connecteur et, si
nécessaire, le tuyau de lave-vitre du feu.
F

T
ournez d'un quart de tour le porte-lampe
correspondant à la lampe défectueuse.
F

T
irez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Changement du troisième feu de
stop (LED)
Pour le remplacement de ce type de feu à
diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.
Changement des feux de plaque
minéralogique (LED)
Pour le remplacement de ce type de lampe
à diodes électroluminescentes, consultez le
réseau CITROËN ou un atelier qualifié.

219
Éclairage intérieur
Plafonnier (1 / W5W)
Déclippez le couvercle du plafonnier 1 avec un
tournevis fin, côté commande, pour accéder à
la lampe défectueuse.
Lecteurs de carte (2 / W5W)
Déclippez le couvercle du plafonnier 1. Pour
accéder à la lampe défectueuse, déclippez la
cloison du lecteur 2 concerné.
Éclairage de coffre (W5W)
Déclippez le boîtier en poussant le socle par
l'arrière.
Éclairages de caves à pieds et de
rangement central (W5W)
Déclippez le boîtier pour accéder à la lampe.
Éclairage de boîte à gants (W5W)
Déclippez le boîtier pour accéder à la lampe.
Informations pratiques

Changement d'un fusible
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur votre
véhicule, consultez le réseau CITROËN
ou un atelier qualifié.
CITROËN décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
CITROËN et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
La pince d'extraction et les emplacements
dédiés aux fusibles de rechange sont installés
au dos du couvercle de la boîte à fusibles de
planche de bord.
Pour y accéder :
F

d

éclippez le couvercle, en tirant sur le côté,
F

r

etirez complètement le couvercle,
F

r

etirez la pince.
Accès à l'outillage
Avant de remplacer un fusible, il est nécessaire
de connaître la cause de la panne et d'y
remédier.
F
R
epérez le fusible défectueux en regardant
l'état de son filament.
Remplacement d'un fusible
Bon Mauvais
F

U

tilisez la pince spéciale pour extraire le
fusible de son logement.
F

R

emplacez toujours le fusible défectueux
par un fusible d'intensité équivalente.
F

V

érifiez la correspondance entre le numéro
gravé sur la boîte, l'intensité gravée sur le
dessus et les tableaux ci-après.

221
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Voir le paragraphe "Accès à l'outillage".
Tableaux des fusibles
Fusible N°Intensité Fonctions
FH36 5 ABoîtier de servitude remorque.
FH37 -Non utilisé.
FH38 20 AAmplificateur Hi-Fi.
FH39 20 ASièges chauffants.
FH40 40 ABoîtier de servitude remorque.
Fusible N° Intensité Fonctions
F1 15 AEssuie-vitre arrière.
F2 -Non utilisé.
F3 5 ACalculateur airbags et prétensionneurs pyrotechniques.
F4 10 AAir conditionné, contacteur d'embrayage, rétroviseur
électrochrome, pompe filtre à particules (Diesel), prise
diagnostic, débitmètre d'air (Diesel).
F5 30 APlatine de lève-vitres, commande lève-vitre passager,
moteur de lève-vitres avant.
F6 30 AMoteur de lève-vitre conducteur.
F7 5 APlafonnier, éclairage boîte à gants.
Informations pratiques

Fusible N°Intensité Fonctions
F8 20 AÉcran multifonction, autoradio, radio navigation, calculateur
alarme, sirène alarme.
F9 30 APrise 12 V, alimentation support navigation nomade.
F10 15 ACommandes au volant.
F11 15 AAntivol, prise diagnostic, calculateur boîte de vitesses
automatique.
F12 15 ACapteur de pluie / luminosité, boîtier de servitude remorque.
F13 5 AContacteur de stop principal, boîtier servitude moteur.
F14 15 ACalculateur d'aide au stationnement, calculateur d'airbags,
combiné, air conditionné automatique, USB Box,
amplificateur Hi-Fi.
F15 30 AVerrouillage.
F16 -Non utilisé.
F17 40 ADégivrage lunette arrière et rétroviseurs extérieurs.
SH -Shunt PARC.
