2017 CITROEN BERLINGO MULTISPACE Navodila Za Uporabo (in Slovenian)

191
Berlingo2VP_sl_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sl_Chap08_Aide-rapide_ed02-2016
Namestitev sprednjih
brisalnikov v poseben položajzamenjava metlice brisalnika na vetrobranskem steklu
- Dvignite ročico brisalnika.
-
Odpnite metlico in jo snemite.
-


Namestite novo metlico.
-


Spustite ročico brisalnika.
zamenjava metlice brisalnika na zadnjem steklu
- Dvignite ročico brisalnika, odpnite
metlico in jo snemite.
-

Namestite novo metlico in položite
ročico na vetrobransko steklo.
ZAMENJAVA METLICE BRISALNIKA
- Če manj kot minuto po izključitvi
kontakta premaknete ročico
brisalnikov navzdol, se brisalnika
ustavita ob opornih stebričkih
vetrobranskega stekla (poseben
položaj).
Metlici se vrneta v prvotni položaj, če
vključite kontakt in vklopite brisalnike.
PRAKTIČNE INFORMACIJE
8
Zamenjava metlice brisalca

192
Berlingo2VP_sl_Chap08_Aide-rapide_ed02-2016Berlingo2VP_sl_Chap08_Aide-rapide_ed02-2016
brez dviganja (vsa štiri kolesa
na tleh)
V ta namen vedno uporabite vlečni
drog.
VLEKA VOZILA
Za vleko potrebujemo odstranljiv
obročni vijak, ki se nahaja med
orodjem za zamenjavo kolesa.
Vleka s sprednje strani
- Odpnite pokrov , tako da pritisnete
na njegov spodnji del.
-

Obroč za vleko privijte do konca v
navoj.
Vleka z zadnje strani
- S kovancem ali s ploščatim delom
obroča za vleko odpnite pokrov .
-

Obroč za vleko privijte do konca v
navoj.
Med vleko vozila z izključenim
motorjem ne delujeta sistem za
pomoč pri močnem zaviranju in
servovolan.
z dvignjenima kolesoma (samo
par koles na tleh)
Vozilo po možnosti dvignite s posebnim
dvigalom. Vozila z ročnim menjalnikom
(dizelski motorji)
Pri vozilih, ki so opremljena z ročnim
menjalnikom, mora biti prestavna
ročica v prostem teku. Neupoštevanje
tega opozorila lahko povzroči okvaro
menjalnika, zavor, lahko pa se tudi
zgodi, da ob ponovnem zagonu
motorja ne bo deloval sistem za pomoč
pri močnem zaviranju.
Glejte 8. poglavje, podpoglavje o
zamenjavi kolesa.
Vleka vozila

193
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016
TEHNIČNI PODATKI
9
Mere

194
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016
MERE (MM)
LDolžina 4380
H Višina 1801
- 1862
A Medosna razdalja 2728
B Sprednji del 925
C Zadnji del 727
D Širina pločevine: brez vzvratnih ogledal
1810
z vzvratnima ogledaloma 2112
E Širina prednjih osi 1505
- 1507
F Širina zadnjih osi 1554
- 1556
- Dolžina tovornega prostora do
sedeža Druga vrsta sedežev
990
Druga vrsta sedežev, sedež v
položaju "listnica" 1343
S preklopljenim prednjim
sopotnikovim sedežem 3000
Mere

195
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016

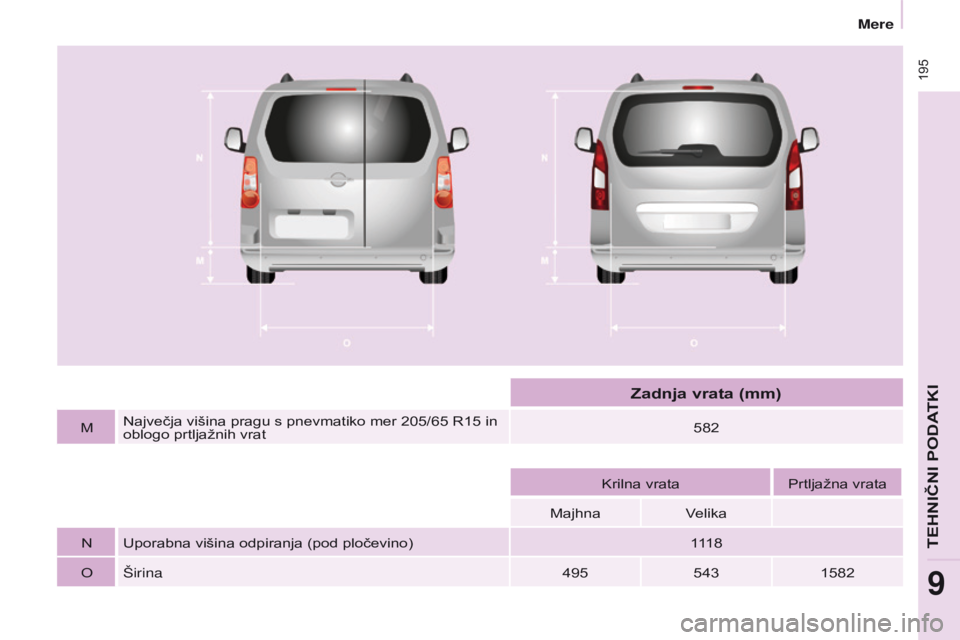

MNajvečja višina pragu s pnevmatiko mer 205/65 R15 in
oblogo prtljažnih vrat 582
Krilna vrata Prtljažna vrata
Majhna Velika
N Uporabna višina odpiranja (pod pločevino) 111 8
O Širina 4955431582
zadnja vrata (mm)
TEHNIČNI PODATKI
9
Mere

196
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016
PUporabna višina 1009
Q Uporabna širina 640
- Višina pod dvignjenimi prtljažnimi vrati 1892
stranska drsna vrata (mm)
Mere

197
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016
TEHNIČNI POdATKI O MOTORJIH
Tehnični podatki o motorju vašega
vozila (prostornina, največja moč, hitrost
motorja pri največji moči, gorivo, izpusti
CO
2 itd.) so navedeni na potrdilu o
skladnosti za vozilo homologiranega tipa.
Ti podatki ustrezajo homologiranim
vrednostim, merjenim na
preizkuševališču, v pogojih, ki so
določeni z evropsko zakonodajo
(direktiva 1999/99/CE).
Za več podatkov se obrnite na spletno
stran znamke, kjer je objavljena
prodajna dokumentacija modela ali
na CITROËNOVO servisno mrežo oz.
kvalificirano servisno delavnico.
MASE IN DOVOLJENE OBREMENITVE
Te vrednosti (v kilogramih) so
navedene na proizvajalčevi ploščici ali
nalepki proizvajalca.
Dovoljene obremenitve, ki veljajo
za vaše vozilo, so navedene na
prometnem dovoljenu.
Masa vozila, pripravljenega za vožnjo,
ustreza masi praznega vozila skupaj z
voznikom (75
kg) in 90 % napolnjenim
rezervoarjem.
Vrednosti MTRA in največjih dovoljenih
obremenitev veljajo za nadmorsko
višino največ 1000
metrov. Navedeno
obremenitev pa morate zmanjšati za
10
% za vsakih dodatnih 1000 metrov.
Maso zavirane prikolice s prenosom
obremenitve lahko, v mejah MTRA, za
toliko povečate, za kolikor zmanjšate
maso vlečnega vozila.
V

isoke zunanje temperature lahko
vplivajo na manjše zmogljivosti
vozila. Če zunanja temperatura
presega 37
°C, omejite maso
prikolice.
Vleka z vlečnim vozilom, ki je malo
obremenjeno, lahko vpliva na lego
na cesti.
Vleka prikolice poveča zavorno pot.
Največja dovoljena hitrost vlečnega
vozila je omejena (upoštevajte veljavno
zakonodajo v vaši državi). Priporočena vertikalna obremenitev
ustreza dovoljeni obremenitvi vlečne
kljuke (odstranljive z ali brez orodja).
MTAC: največja dovoljena obremenitev
MTRA: skupna dovoljena masa
Namestitev proizvajalčeve
ploščice je opisana v 9. poglavju,
v podpoglavju o identifikacijskih
elementih.
V vsaki državi je potrebno upoštevati
zakonsko dovoljene obremenitve.
Glede vlečnih zmogljivosti vozila in
skupne dovoljene mase se posvetujte
s CITROËN servisno mrežo.
TEHNIČNI PODATKI
9
Mase

198
Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016Berlingo2VP_sl_Chap09_Caract-technique_ed02-2016

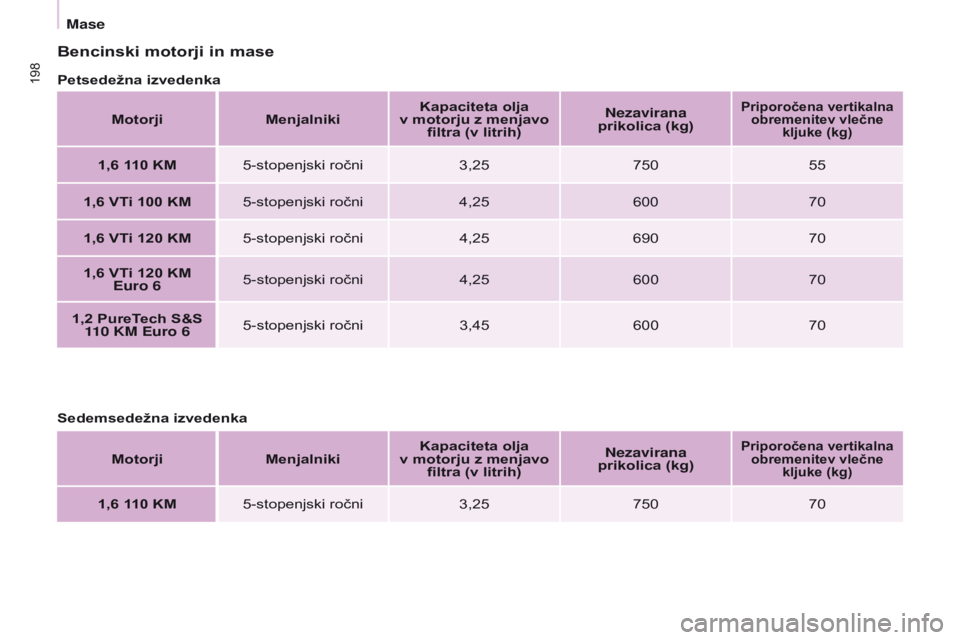

bencinski motorji in mase
Petsedežna izvedenkaMotorji Menjalniki Kapaciteta olja
v motorju z menjavo filtra (v litrih) Nezavirana
prikolica (kg)
Priporočena vertikalna obremenitev vlečne kljuke (kg)
1,6 110 KM 5-stopenjski ročni 3,25750 55
1,6 VTi 100 KM 5-stopenjski ročni 4,25600 70
1,6 VTi 120 KM 5-stopenjski ročni 4,25690 70
1,6 VTi 120 KM Euro 6 5-stopenjski ročni
4,25600 70
1,2 PureTech
s & s
110 KM Euro 6 5-stopenjski ročni
3,45600 70
s

edemsedežna izvedenka Motorji Menjalniki Kapaciteta olja
v motorju z menjavo filtra (v litrih) Nezavirana
prikolica (kg)
Priporočena vertikalna obremenitev vlečne kljuke (kg)
1,6 110 KM 5-stopenjski ročni 3,25750 70
Mase
