KONTROLKY
Kontrolkajesignalizuje Řešení - akce
STOP rozsvícená,
společně
s další
kontrolkou a
doprovázená
hlášením na
displeji. vážné závady, na které
upozorňují kontrolky
"Hladina brzdové kapaliny",
"
t lak a teplota motorového
oleje", "
t
eplota chladicí
kapaliny", "

e lektronický
rozdělovač brzdného
účinku", "Posilovač řízení". Je nutno zastavit. Zaparkujte a vypněte
zapalování. Nechte systém zkontrolovat v
servisu sítě CITROËN nebo v jiném odborném
servisu.
Parkovací
brzda /
Hladina
brzdové
kapaliny /
Rozdělovač
brzdného
účinku (REF) rozsvícená.
zataženou nebo nedostatečně
uvolněnou parkovací brzdu.
u

volněte parkovací brzdu pro zhasnutí kontrolky.
rozsvícená. nedostatečnou hladinu
brzdové kapaliny. Dolijte okruh odpovídající kapalinou předepsanou
společností C
itro ËN.
stále rozsvícená
i přes správné
množství kapaliny,
společně s
kontrolkou ABS.závadu elektronického
rozdělovače brzdného
účinku.Je nutno zastavit. Zaparkujte a vypněte
zapalování.
Nechte systém zkontrolovat v servisu sítě
CITROËN nebo v jiném odborném servisu.
Tlak a teplota
motorového
oleje rozsvícená za
jízdy.
nedostatečný tlak nebo příliš
vysokou teplotu.
Zaparkujte, vypněte zapalování a nechte vychladnout
motor. Překontrolujte vizuálně množství oleje.
ověřte množství vizuálně.k
apitola 7, část "Náplně".
stále
rozsvícená, i
když je množství
správné.
vážnou závadu. Nechte systém zkontrolovat v servisu sítě
C
itro ËN nebo v jiném odborném servisu.
Při každém startování je prováděn kontrolní test, který se projeví rozsvícením série kontrolek.
k ontrolky po chvíli zhasnou.
k

dyž je motor v chodu: trvalé svícení nebo blikání kontrolky je výstrahou.
tato první výstraha může být doprovázena zvukovým signálem a hlá

šením na displeji.
Nepodceňujte tyto výstrahy.
Místo řidiče

33
BERLINGO-2-VU_CS_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_CS_CHAP03_PRET-A-PARTIR_ED01-2015
Kontrolkajesignalizuje Řešení - akce
Teplota a
množství
chladicí
kapaliny rozsvícená a
ručička je v
červené zóně.
abnormální zvýšení teploty. Zaparkujte, vypněte zapalování a nechte
vychladnout motor.
v
izuálně zkontrolujte
množství.
blikající. pokles hladiny chladicí
kapaliny

.
k
apitola 7, část "Náplně".
o

braťte se na servis sítě C itro ËN nebo na jiný
odborný servis.
Service dočasně
rozsvícená.
malé závady nebo výstrahy.
Prohlédněte si výčet výstrah na displeji nebo na obrazovce.Pokud je vaše vozidlo vybaveno palubním
počítačem nebo obrazovkou: viz kapitola 4, část
"
o vladače na volantu".
o

braťte se na servis sítě C itro ËN nebo na jiný
odborný servis.
trvale rozsvícená.vážné závady.
Nezapnutí
bezpečnostního
pásu řidiče
rozsvícená a
poté blikající. řidič a/nebo spolujezdec
vpředu nezapnul svůj
bezpečnostní pás. Přitáhněte pás přes sebe a zasuňte sponu do
zámku.
doprovázená
zvukovým
signálem, poté
stále svítí. řidič a/nebo spolujezdec
vpředu nemá při jízdě
zapnutý pás.
o

věřte zapnutí zatažením za pás.
k

apitola 5, část "Bezpečnostní pásy".
ECO rozsvícená.
Systém Stop & Start
přepnul motor do režimu
S
to P po zastavení vozidla
(červená na křižovatce,
zácpa, ...). Jakmile si přejete se rozjet, kontrolka zhasne a
motor se nastartuje v režimu S
tart
.
po několik
sekund
blikající, poté
zhasne.
r

ežim S to P není
momentálně k dispozici.
nebo
r

ežim S tart
se
automaticky spustil.
k

apitola 3, část "Stop & Start".
PřiPraveNi k oDJeZDu
3
Místo řidiče

49
BERLINGO-2-VU_CS_CHAP03_PRET-A-PARTIR_ED01-2015BERLINGO-2-VU_CS_CHAP03_PRET-A-PARTIR_ED01-2015

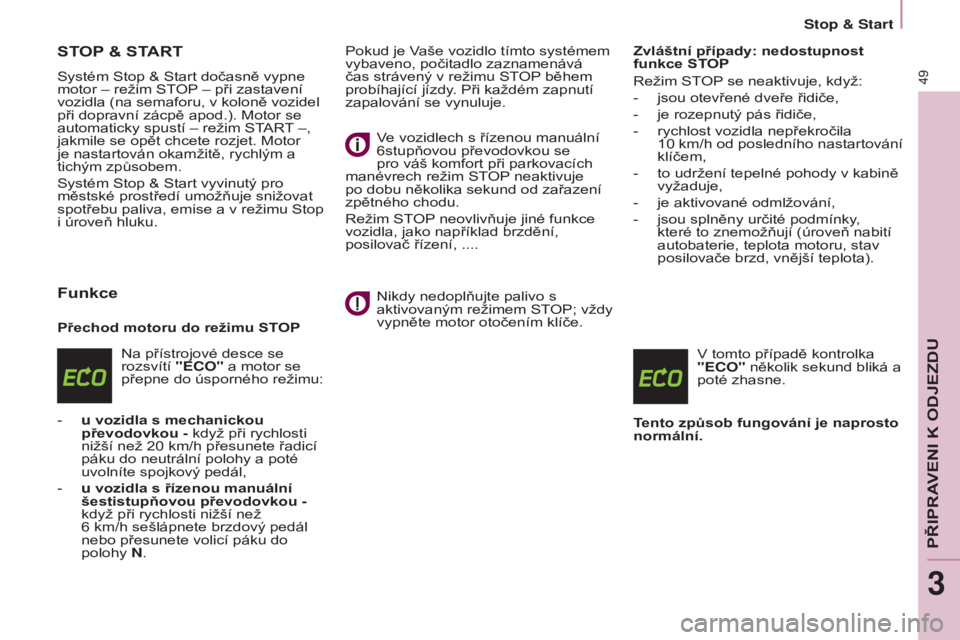

STOP & START
Systém Stop & Start dočasně vypne
motor – režim S
to P – při zastavení
vozidla (na semaforu, v koloně vozidel
při dopravní zácpě apod.). Motor se
automaticky spustí – režim S
tart
–,
jakmile se opět chcete rozjet. Motor
je nastartován okamžitě, rychlým a
tichým způsobem.
Systém Stop & Start vyvinutý pro
městské prostředí umožňuje snižovat
spotřebu paliva, emise a v režimu Stop
i úroveň hluku.
Funkce
Přechod motoru do režimu STOP
Na přístrojové desce se
rozsvítí "ECO" a motor se
přepne do úsporného režimu:
-

u
vozidla s mechanickou
převodovkou - když při rychlosti
nižší než 20
km/h přesunete řadicí
páku do neutrální polohy a poté
uvolníte spojkový pedál,
-

u
vozidla s řízenou manuální
šestistupňovou převodovkou -
když při rychlosti nižší než
6
km/h sešlápnete brzdový pedál
nebo přesunete volicí páku do
polohy N. Pokud je
v
aše vozidlo tímto systémem
vybaveno, počitadlo zaznamenává
čas strávený v režimu S
to P během
probíhající jízdy. Při každém zapnutí
zapalování se vynuluje.
ve vozidlech s řízenou manuální
6stupňovou převodovkou se
pro váš komfort při parkovacích
manévrech režim S
to P neaktivuje
po dobu několika sekund od zařazení
zpětného chodu.
r
ežim S to P neovlivňuje jiné funkce
vozidla, jako například brzdění,
posilovač řízení, ....
Nikdy nedoplňujte palivo s
aktivovaným režimem S to P; vždy
vypněte motor otočením klíče. Zvláštní případy: nedostupnost
funkce STOP
r

ežim S to P se neaktivuje, když:
-
jsou otevřené dveře řidiče,
-

je rozepnutý pás řidiče,
-

rychlost vozidla nepřekročila
10


km/h
od posledního nastartování
klíčem,
-
to udržení tepelné pohody v kabině
vyžaduje,
-

je aktivované odmlžování,
-

jsou splněny určité podmínky
,
které to znemožňují (úroveň nabití
autobaterie, teplota motoru, stav
posilovače brzd, vnější teplota).
v

tomto případě kontrolka
"ECO" několik sekund bliká a
poté zhasne.
Tento způsob fungování je naprosto
normální.
PřiPraveNi k oDJeZDu
3
Stop & Start
