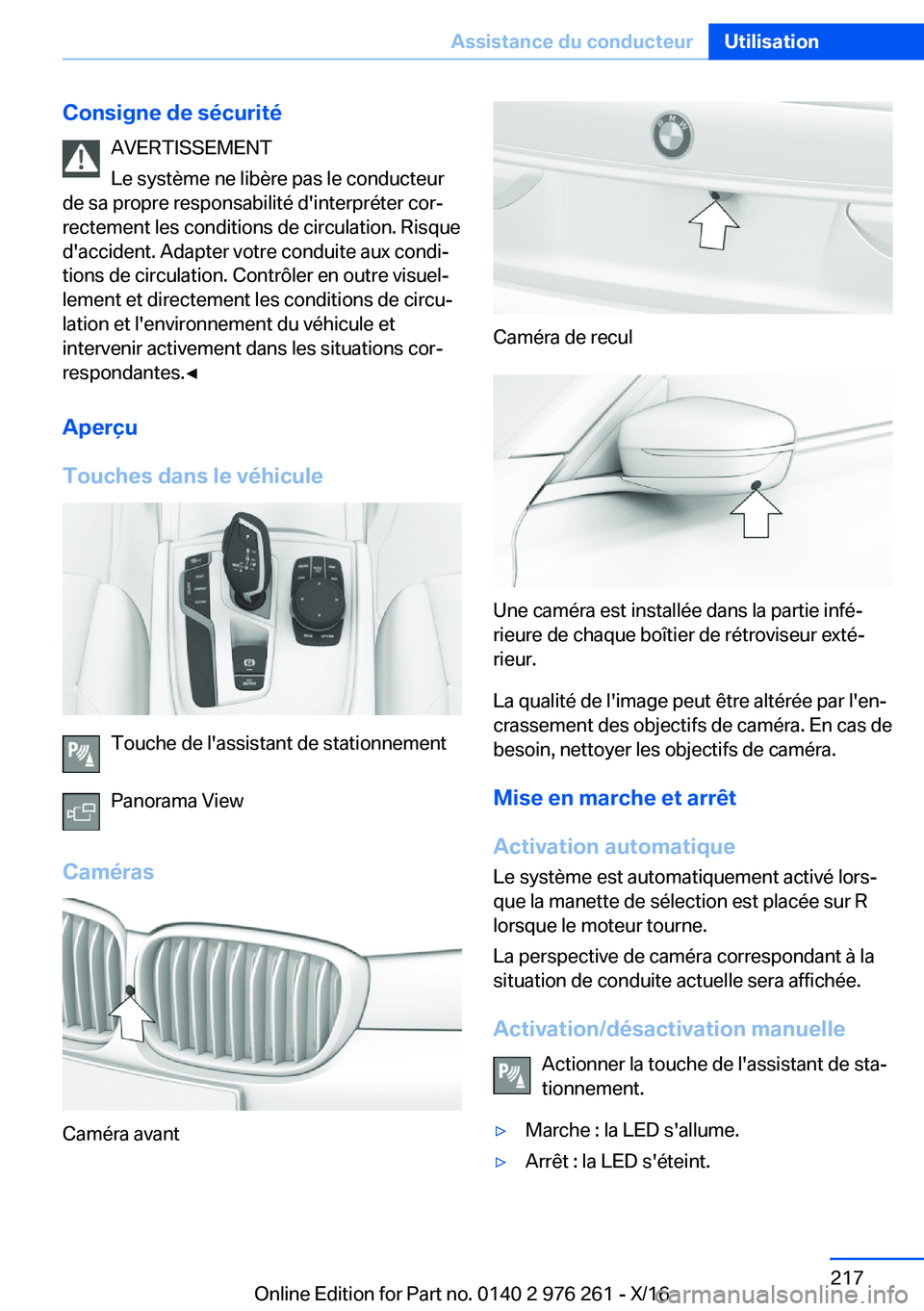

2017 BMW 7 SERIES Notices Demploi (in French)

Consigne
de
sécuritéAVERTISSEMENT
Le système ne libère pas le conducteur
de sa propre responsabilité d'interpréter corj
rectement les conditions de circulation. Risque d'accident. Adapter votre conduite aux condij
tions de circulation. Contrôler en outre visuelj
lement et directement les conditions de circuj
lation et l'environnement du véhicule et intervenir activement dans les situations corj
respondantes.'

Désactivation
automatique
en
marche
avant
Le système est désactivé au bout d'une cerjtaine distance ou d'une certaine vitesse.
Au besoin, réactiver le système.
Perspectives
de
caméra
Aperçu1Barre d'outils2Fenêtre de sélection3Vue latérale4Perspective automatique5Perspective de caméra mobile6Image de caméra7Caméra de recul
Fenêtre
de
sélection
La fenêtre de sélection permet de sélectionner
les différentes perspectives de caméra via iDrive.
Vue
latéraleLa vue latérale peut être choisie pour le côté
droit ou gauche du véhicule.
Cette vue est utile pour le positionnement du
véhicule le long d'un trottoir ou de tout autre obstacle latéral grâce à la présentation de lazone latérale au véhicule.
La vue latérale balaye de l'arrière vers l'avant et se concentre automatiquement sur les obstajcles possibles en cas de danger.
Perspective
automatique
La perspective automatique de caméra affiche une vue dépendant de l'angle de braquagedans le sens de la marche correspondant.
Cette perspective s'adapte à la situation de
conduite correspondante.
Dès que des obstacles sont détectés, la vue passe à une représentation fixe de la zone sijtuée devant ou derrière le bouclier ou passe,
en cas de besoin, à une vue latérale.
Perspective
de
caméra
mobile
La sélection de la perspective de caméra moj bile affiche un cercle sur l'écran de contrôle.
En tournant le controller ou avec la fonction tactile, il est possible de sélectionner des perj
spectives définies sur ce cercle.
La perspective actuelle est identifiée par un symbole de caméra.
Avec Commande gestuelle BMW : un symbole de caméra supplémentaire est affiché sur le
cercle. Ce symbole de caméra peut être librej
ment déplacé au moyen de la Commande gesj
tuelle BMW, voir page 29.
Pour quitter le cercle, basculer le controller sur le côté et l'actionner ou effleurer le symbole
actif de caméra sur l'écran tactile.
Caméra
de
recul
Cette vue affiche l'image de la caméra de recul.
Barre
d'outils
La barre de fonctions permet d'activer des
fonctions d'assistance, voir page 219, et de
procéder à des réglages.'y k Park Assist {, voir page 223.'y k Luminosité {, voir page 222.'y k Contraste {, voir page 222.'y k Lignes de stationnement {, voir
page 219.'y k Représentation d'obstacle {, voir
page 219.Seite 218UtilisationAssistance
du
conducteur218
Online Edition for Part no. 0140 2 976 261 - X/16

'y k Zoom attelage de remorque {, voir
page 220.'y k Station de lavage {, voir page 220.'y k Réglages { : procéder à des réglages,
p. ex. pour l'utilisation des points d'activaj
tion pour Panorama View.
Fonctions
d'assistance
Généralités
Plusieurs fonctions d'assistance peuvent être
activées en même temps.
Les fonctions d'assistance suivantes peuvent
être activées manuellement :
'y k Lignes de stationnement {'y k Représentation d'obstacle {'y k Zoom attelage de remorque {'y k Station de lavage {
Les fonctions d'assistance suivantes sont auj
tomatiquement affichées :
'yProtection latérale, voir page 220.'yAngle d'ouverture des portes, voir
page 220.
Lignes
d'aide
au
stationnement
Lignes
de
trajectoire
Les lignes de trajectoire permettent d'estimer
l'encombrement nécessaire lors du stationnej
ment et des man

Les marques d'obstacles peuvent être incrusj
tées dans l'image de la caméra.
La gradation de couleurs correspond à celle
des repères du PDC.
Vue
k
Station
de
lavage
{
La vue k Station de lavage { assiste le conducj teur lors de l'accès à la station de lavage en afj
fichant la trajectoire des pneus du véhicule.
Zoom
sur
l'attelage
de
remorque
Pour faciliter l'attelage d'une remorque, il est
possible d'agrandir la partie de l'image monj
trant la zone du crochet d'attelage.
La distance de la remorque à l'attelage peut
être estimée à l'aide de deux segments de cerj
cle statiques.
Une ligne d'approche déterminée en fonction
du braquage vous aide à viser la remorque
avec le crochet d'attelage.
Affichage de l'attelage de remorque par iDrive, voir page 219.
Protection
latérale
Principe
Pour protéger les flancs du véhicule, des marj
quages d'obstacles seront affichés sur le côté du véhicule.'yAucun marquage : aucun obstacle détecté.'yMarquages de couleur : avertissement de
la présence d'obstacles détectés.
Limites
de
la
protection
latérale
Le système n'indique que les obstacles immoj biles qui ont été détectés auparavant par les
capteurs lorsque le véhicule est passé devant.
Le système ne reconnaît pas si un obstacle se
déplace après sa détection. C'est pour cela
que, en cas d'immobilisation, les marquages
ne sont plus représentés dans l'affichage au
bout d'un certain temps. La zone à côté du véj
hicule doit être de nouveau examinée par le
système.
Angle
d'ouverture
des
portes
Principe
Le cas échéant, le système affiche des obstaj
cles fixes qui limitent l'angle d'ouverture des
portes.
Le système n'avertit pas le conducteur de l'apj
proche d'autres usagers de la route.
Lorsque la manette de sélection est sur la poj
sition P, l'angle maximum d'ouverture des porj tes est affiché.
Seite 220UtilisationAssistance
du
conducteur220
Online Edition for Part no. 0140 2 976 261 - X/16

Dès que le véhicule se déplace, les lignes
d'aide au stationnement s'affichent à la place
des angles d'ouverture.
Limites
de
la
représentation
Pour des raisons techniques, l'environnement du véhicule s'affiche en étant déformé.
Même si les symboles représentant l'angle d'ouverture des portes sur l'écran de contrôle,
ne sont pas superposés sur d'autres objets, respecter les points suivants lorsque le véhij
cule doit être garé à côté d'autres objets :
En raison de la perspective, les objets en hauj
teur ou qui dépassent peuvent parfois être
plus proches dans la réalité qu'ils ne le paraisj
sent sur l'écran de contrôle.
Panorama
View
Principe
Le système permet, en cas d'accès ou d'interj sections à visibilité réduite, de visualiser au
préalable la circulation transversale.
Généralités
Des usagers de la route dissimulés par des obstacles latéraux ne sont reconnus depuis lesiège du conducteur que très tard. Pour améjliorer la visibilité, des caméras placées à l'avantet à l'arrière surveillent la circulation sur les côjtés.
Les lignes jaunes affichées à l'écran représenj
tent l'extrémité avant et arrière du véhicule.
L'image de la caméra est fortement déformée dans certaines zones et ne convient de ce fait
pas pour l'estimation de distances.
Affichage
sur
l'écran
de
contr

Les points d'activation sont, si possible, enrej
gistrés avec la localité et la rue et, à défaut,
avec les coordonnées GPS.
Utilisation
des
points
d'activation
L'utilisation des points d'activation peut être activée ou désactivée.1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Réglages {4.k Vue panoramique, basée sur GPS {5.k Vue panoram., basée sur GPS {
Afficher
les
points
d'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.
Modifier
le
nom
ou
effacer
les
pointsd'activation
1. Appuyer sur la touche.2.Basculer le Controller à gauche.3. k Afficher points d'activation {
La liste de tous les points d'activation s'afj fiche.4.Le cas échéant, sélectionner un point d'acjtivation.5.'yk Renommer {'yk Effacer ce point d'activation {'yk Effacer tous les points d'activation {
Régler
la
luminosité
et
le
contraste
Lorsque les modes Surround View ou Panojrama View sont activés, la luminosité et le conjtraste peuvent être réglés.
Par l'iDrive :1.Basculer le Controller à gauche.2.'y k Luminosité {'y k Contraste {3.Régler la valeur souhaitée.
Restrictions
du
fonctionnement
Dans les situations suivantes, le système ne
peut être utilisé que de manière limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yQuand la porte est ouverte.'yQuand le couvercle de coffre est ouvert.'yLorsque les rétroviseurs extérieurs sont raj battus.
Des surfaces rayées de gris avec un symbole,
p. ex. une porte ouverte, dans l'image de la caj méra désignent des zones qui ne peuvent moj
mentanément pas être affichées.
Limites
du
système
Zones
hors
champ
En raison de l'angle de prise de vue, la surface située en dessous du véhicule ne peut pas être
balayée par les caméras.
Détection
d'objets
Des obstacle très bas ainsi que des objets sailj lants disposés en hauteur, par exemple des
corniches, ne peuvent pas être détectés par le
système.
Les fonctions d'assistance tiennent compte aussi des données du PDC.
Respecter, voir page 208, les remarques du
chapitre Détecteur d'obstacles PDC.
Les objets affichés sur l'écran de contrôle peuj
vent parfois être plus proches dans la réalité
qu'ils ne le paraissent. Ne pas estimer la disj
tance par rapport aux objets à l'aide de l'écran.
Seite 222UtilisationAssistance
du
conducteur222
Online Edition for Part no. 0140 2 976 261 - X/16

DysfonctionnementLa panne d'une caméra est affichée sur l'écran
de contrôle.
Un symbole jaune est affiché et la zone
de détection de la caméra défectueuse
sera affichée en noir sur l'écran de conj
trôle.
Remote
View
3D
Principe
L'appli BMW Connected et les images des caj méras du système Surround View permettentd'afficher l'environnement du véhicule sur un
périphérique mobile, un smartphone, par
exemple.
La fonction affiche un instantané de la situj
ation.
Conditions
de
fonctionnement'yLe transfert de données doit être activé,voir page 40.'yL'appli BMW Connected doit avoir été inj
stallée sur le périphérique mobile.
Activation/désactivation
de
la
fonction
Par l'iDrive :
1.Lorsque l'état opérationnel est activé :
k Mon véhicule {2.k Réglages iDrive {3.k Protection des données {4.k Remote View 3D {
Restrictions
du
fonctionnement
Dans les situations suivantes, par exemple, la
fonction ne peut être pas utilisée ou seulement
de façon limitée :
'yDans de mauvaises conditions d'éclairage.'yLorsque les caméras sont sales.'yLorsqu'une porte ou le couvercle de coffre sont ouverts. Des surfaces sombres surl'affichage indiquent les zones qui ne sontpas balayées par le système.'yLorsque les rétroviseurs extérieurs sont rajbattus.'yEn cas d'utilisation avec d'autres fonctionsde caméra dans le véhicule.'ySi le véhicule ne roule pas au pas.'yIl se peut que la fonction ne puisse pas êtreutilisée dans tous les pays.'yPour des raisons de protection des donjnées, la fonction ne peut être utilisée que
trois fois en l'espace de deux heures.
Assistant
de
stationnement
Principe
Le système prend en charge le stationnement
dans les situations suivantes :
'yLors de créneaux latéraux parallèles à la chaussée.'yLors du stationnement en marche arrière
perpendiculairement à la chaussée.
Généralités
Utilisation
L'utilisation de l'assistant de stationnement se
compose de trois étapes :
'yMise en marche et activation.'yRecherche d'emplacement libre.'yStationnement.Seite 223Assistance
du
conducteurUtilisation223
Online Edition for Part no. 0140 2 976 261 - X/16

L'état du système et les instructions nécessaij
res seront affichées sur l'écran de contrôle.
Des capteurs à ultrasons mesurent l'espace destationnement aux deux extrémités du véhij
cule.
Bo
