2017 Abarth Punto Návod k použití a údržbě (in Czech)

Verze Ráfky (**) Pneumatiky dodané s vozidlem
1.4 Turbo Multi Air6½J x 17 ET 36 205/45 R17 88V
7Jx17 ET 39 215/45 R17 91Y (*)
(*) Nelze nasadit sněhové řetězy
(**) Rozteč šroubů 100 mm a šrouby M12x1,5. Používejte pouze kola předepsaná pro tento vůz.
PLNICÍ TLAK ZA STUDENA (bar)
Pneumatiky Při střední zátěži Při plném zatížení
Přední Zadní Přední Zadní
205/45 R17 88V 2,4 2,2 2,7 2,4
215/45 R17 91Y 2,3 2,1 2,3 2,3
Tlak v zahřátých pneumatikách musí být vyšší o 0,3 bar než předepsaná hodnota. Hodnotu tlaku v pneumatikách je nutno v každém případě
překontrolovat, až pneumatika vychladne.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
Pro jízdy rychlostí více než 160 km/h je nutno pneumatiky nahustit na hodnoty stanovené pro plně zatížené vozidlo.
V případě použití systému T.P.M.S. musí být tlak o 0,1 bar vyšší, než je předepsáno.
213
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 213

Ve r z e A B C D E F G H I
1.4 Turbo
Multi Air4065 892 2510 663 1478 1483 1721 1470 1967
UPOZORNĚNÍ: Udané rozměry se mohou o něco lišit v závislosti na rozměru ráfku/pneumatik.
214
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
obr. 181F0U184Ab
ROZMĚRY
Rozměry jsou vyjádřeny v milimetrech
a platí pro pneumatiky ze základní
výbavy.
Rozumí se výška s nezatíženým
vozidlem.
Obsah zavazadlového prostoru
Obsah s nezatížených vozidlem
(normy VDA.) .............................275 dm
3
Objem se sklopeným zadním
sedadlem a opěradlem .......... 1030 dm3
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 214

1185
480
950
850
1665
50
HMOTNOSTI
Verze 1.4 Turbo Multi Air
Pohotovostní hmotnost (se všemi náplněmi, palivovou nádrží naplněnou na 90 % a bez doplňků):
Užitečná hmotnost (*) včetně řidiče:
Max. přípustné zatížení (**)
– přední nápravy:
– zadní nápravy:
– celkem:
Nejvyšší zatížení střechy:
(*) Jestliže je vozidlo vybaveno speciálními doplňky má vyšší pohotovostní hmotnost. Při dodržení maximálního přípustného zatížení se tak
snižuje užitečná hmotnost vozidla.
(**) Tyto hodnoty nesmí být překročeny. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné
plošině tak, aby dodržel uvedené mezní hodnoty.
UPOZORNĚNÍ Vozidlo není homologováno pro tažení přívěsných vozidel.
215
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
VÝKONY
Nejvyšší přípustné rychlosti v prvním období používání vozidla 213 km/h.
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 215

Bezolovnatý benzín s oktanovým číslem
nejméně 95 R.O.N. (Norma EN 228)
Směs vody PARAFLU
UPv poměru
50 % (❒)
SELENIA ABARTH 5W-40
TUTELA TRANSMISSION
GEARFORCE
TUTELA TOP 4
Směs vody a kapaliny
TUTELA PROFESSIONAL SC 35
45
5 ÷ 7
6,0
2,6
3,0
1,5
0,5
2,2
216
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
NÁPLNĚ
1.4 Turbo Multi Air Předepsaná palivaa originální maziva
Palivová nádrž: litry
včetně rezervy: litry
Chladicí soustava motoru: litry
Olejová vana motoru: kgOlejová vana motoru a filtr: kg
Skříň převodovky/diferenciálu: kg
Okruh hydraulických brzd: kg
Nádrž kapaliny do ostřikovače
čelního/zadního skla: litry
(
❒) V obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLUUPa 40 % destilované vody.
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 216

PROVOZNÍ KAPALINY A MAZIVA
CHARAKTERISTIKY A DOPORUČENÉ VÝROBKY
Použití Kvalitativní charakteristiky kapalin a maziv Kapaliny a maziva Intervalpro řádné fungování vozidla originální výměny
Maziva
promotor
Použitím maziv nižší výkonností než ACEA C3 a jiným stupněm SAE než 5W-40 by mohly na motoru vzniknout
škody nekryté zárukou.
217
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Plně syntetické mazivo se stupněm SAE 5W-40.SELENIA
ABARTH 5W-40
Approval Abarth 0102Podle plánu
údržby
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 217

Mechanické
převodovky
a diferenciály
Stejnoběžné klouby
na straně kola
Stejnoběžné klouby
na straně diferenciálu
Hydraulické brzdy
a hydraulické ovládání
spojky
Chladicí okruh. Poměr
směsi: 50 % vody 50 %
PARAFLUUP(❒)
Používat neředěný
nebo zředěný do
ostřikovacích
soustav
TUTELA
TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F0002.F10
TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07
TUTELA STAR 325
Contractual Technical
Reference N° F301.D03
TUTELA TOP 4
Contractual Technical
Reference N° F001.A93
PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01
TUTELA
PROFESSIONAL SC 35Contractual Technical
Reference N° F201.D02
Syntetické mazivo se stupněm SAE 75W
Předpis FIAT 9.55550-MZ6
Tuk na bázi sulfidu molybdeničitého pro vysoké
provozní teploty.
Předpis FIAT 9.55580. Konzistence NL.GI. 1-2
Syntetické mazivo na bázi močoviny pro vysoké teploty.
Předpis FIAT 9.55580. Konzistence NL.GI. 2
Syntetická kapalina F.M.V.S.S. č. 116 DOT 4,
ISO 4925 SAE J1704, CUNA NC 956- 01.
Předpis FIAT 9.55597
Nemrznoucí směs červené barvy na bázi inhibovaného
ethylenglykolu s organickým složením. Překračuje CUNA
NC 956-16, ASTM D 3306. Předpis FIAT 9.55523
Směs lihů, vody a tenzioaktivních činidel CUNA NC 956-II
Předpis FIAT 9.55522.
Použití Kvalitativní charakteristiky kapalin a maziv Kapaliny a maziva Aplikacepro řádné fungování vozidla originální
(*) UPOZORNĚNÍ Nemíchat s jinými kapalinami, které mají odlišné charakteristiky než ty, které jsou uvedeny výše.
(❒) V obzvlášť náročných klimatických podmínkách doporučujeme směs z 60 % PARAFLU
UPa 40 % destilované vody.
218
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Nemrznoucí směs
do chladičů
Kapalina
do ostřikovačů
čelního/
zadního okna Maziva
a vazelíny pro
přenosové
ústrojí
Brzdová kapalina
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 218

Spotřeba paliva stanovená podle platné evropské směrnice (litry/100 km)
Verze Město Mimoměstský provoz Kombinovaný provoz
1.4 Turbo Multi Air
219
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
8,05,06,1

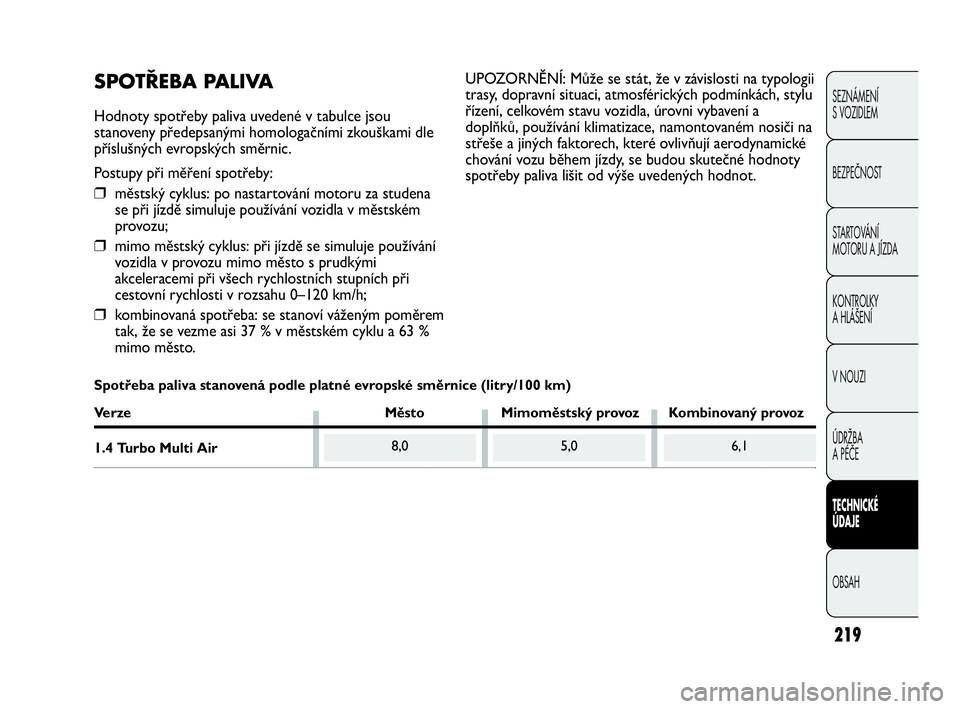

SPOTŘEBA PALIVA
Hodnoty spotřeby paliva uvedené v tabulce jsou
stanoveny předepsanými homologačními zkouškami dle
příslušných evropských směrnic.
Postupy při měření spotřeby:
❒městský cyklus: po nastartování motoru za studena
se při jízdě simuluje používání vozidla v městském
provozu;
❒mimo městský cyklus: při jízdě se simuluje používání
vozidla v provozu mimo město s prudkými
akceleracemi při všech rychlostních stupních při
cestovní rychlosti v rozsahu 0–120 km/h;
❒kombinovaná spotřeba: se stanoví váženým poměrem
tak, že se vezme asi 37 % v městském cyklu a 63 %
mimo město.UPOZORNĚNÍ: Může se stát, že v závislosti na typologii
trasy, dopravní situaci, atmosférických podmínkách, stylu
řízení, celkovém stavu vozidla, úrovni vybavení a
doplňků, používání klimatizace, namontovaném nosiči na
střeše a jiných faktorech, které ovlivňují aerodynamické
chování vozu během jízdy, se budou skutečné hodnoty
spotřeby paliva lišit od výše uvedených hodnot.
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 219

220
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
142
EMISE CO2
Hodnoty emisí CO2uvedené v následující tabulce se vztahují na průměrnou spotřebu v kombinovaném cyklu.
Verze Emise CO2podle platné evropské směrnice (g/km)
1.4 Turbo Multi Air
205-220 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:44 Pagina 220
