2017 Abarth Punto Návod k použití a údržbě (in Czech)

85
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Tento film se dodává v řadě Lineaaccessori Abarth
a můžete si ho zakoupit u autorizovaných servisů
Abarth.
Příklad na obrázku platí pro přechod z levostranného
provozu na pravostranný.
F0U092Abobr. 89
F0U093Abobr. 90
SYSTÉM ABS
Pokud jste dosud nejezdil s vozidly vybavenými ABS,
doporučujeme, abyste si vozidlo několikrát vyzkoušel
předem na kluzkém terénu, samozřejmě za bezpečných
podmínek a zcela v souladu s Pravidly silničního provozu,
jež platí v zemi, kde se právě nacházíte. Doporučujeme
rovněž pozorně si pročíst následující informace. Systém
ABS je nedílnou součástí brzdové soustavy, který na
jakémkoli povrchu vozovky a bez ohledu na sílu
brzdného účinku znemožní při brzdění zablokování a tím
smyk kola/kol. Zaručí tak ovladatelnost vozidla i při
nouzovém brzdění.
Součástí systému je i soustava EBD (Electronic Braking
Force Distribution) umožňující rozložit brzdný účinek
mezi přední a zadní kola.
UPOZORNĚNÍ Pro dosažení maximální účinnosti
brzdové soustavy je nutný záběh asi 500 km (platí pro
nové vozidlo nebo po výměně destiček/kotoučů): během
této doby je vhodné nebrzdit příliš prudce, opakovaně
a dlouze.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 85

86
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
AKTIVACE SYSTÉMU
Zásah systému ABS je zjistitelný prostřednictvím
lehkého pulzování brzdového pedálu doprovázeného
hlukem: to značí, že je třeba přizpůsobit rychlost stavu
vozovky.
Systém ABS využívá danou přilnavost co
nejlépe, ale není schopen ji zvýšit ; proto
je třeba na kluzkém povrchu jet opatrně a
nevystavovat se neodůvodněnému nebezpečí.
POZOR
Zásah ABS znamená, že se vozidlo
dostalo na mez přilnavosti mezi
pneumatikou a jízdním povrchem, v takovém
stavu je třeba zpomalit a přizpůsobit tak jízdu
dané přilnavosti.
POZOR
SIGNALIZACE ZÁVAD
Závada ABS
Závadu systému ABS signalizuje kontrolka >na
přístrojové desce a hlášení na nastavitelném
multifunkčním displeji (je-li ve výbavě), viz kapitola
„Kontrolky a hlášení“).
V takovém případě je účinnost brzdové soustavy
zachovaná, ale bez výkonů, které poskytuje ABS.
Pokračujte v jízdě s nejvyšší opatrností do nejbližšího
autorizovaného servisu Abarth a nechejte soustavu
zkontrolovat.
Závada EBD
Je signalizována rozsvícením kontrolek >a xna
přístrojové desce spolu s hlášením zobrazeným na
multifunkčním konfigurovatelném displeji (viz kapitolu
„Kontrolky a hlášení“).
V takovém případě nebrzděte prudce, protože by se
mohla předčasně zablokovat zadní kola a vozidlo by
se mohlo vychýlit ze směru jízdy. Pokračujte v jízdě
s nejvyšší opatrností do nejbližšího autorizovaného
servisu Abarth a nechejte soustavu zkontrolovat.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 86

87
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
V případě rozsvícení pouze jedné
kontrolky xna přístrojové desce (spolu
s hlášením na multifunkčním konfigurovatelném
displeji) vozidlo ihned zastavte a vyhledejte
nejbližší servis Abarth. Případným únikem
kapaliny z hydraulické soustavy se naruší
fungování tradiční brzdové soustavy i systému
ABS.
POZORBRZDOVÝ ASISTENT (asistence při nouzovém
brzdění integrovaná do soustavy ESP)
Jakmile systém, který se nedá vypnout, detekuje
nouzové brzdění (podle rychlosti ovládání brzdového
pedálu), zajistí zvýšení brzdného hydraulického tlaku,
který se přidá k tlaku vyvinutému řidičem na pedál brzdy
a umožní tak rychlejší a silnější účinek brzdové soustavy.
U vozidel vybavených systémem ESP se Při závadě
brzdové soustavy brzdový asistent vypne (což signalizuje
rozsvícení kontrolky áspolu s hlášením na
multifunkčním konfigurovatelném displeji, je-li).
Jakmile podle pulzování pedálu ucítíte
zásah ABS, nepovolte tlak na pedál,
naopak jej bez obav držte nadále řádně
sešlápnutý. Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu silničního
povrchu.
POZOR
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 87

88
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SIGNALIZACE ZÁVAD
Při případné závadě se systém ESP automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka á,
současně se na multifunkčním konfigurovatelném displeji
zobrazí příslušné upozornění (viz kapitola „Kontrolky a
hlášení“). V takovém případě vyhledejte co nejdříve
autorizovaný servis Abarth.SYSTÉM ESP
(Electronic Stability Program)
Je to vyspělý systém řízení stability vozidla, který
pomáhá udržovat směr jízdy při ztrátě přilnavosti
pneumatik.
Systém ESP je užitečný zejména při proměnlivé
přilnavosti silničního povrchu.
Se systémy ESP, ASR a Hill Holder spolupracují systémy
MSR (regulace brzdného momentu motoru při
podřazení), HBA (automatické zvýšení brzdného tlaku
při panickém brzdění) a TTC (s účinkem samosvorného
diferenciálu).
AKTIVACE SYSTÉMU
Je signalizována blikáním kontrolky áv přístrojové
desce. Kontrolka tak řidiče informuje o kritickém stavu
stability a přilnavosti.
ZAPNUTÍ SYSTÉMU
Systém ESP se zapíná automaticky při nastartování
vozidla a nemůže být vypnut.
Výkony systému ESP nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na řidiči.
POZOR
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 88

89
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESP. Usnadňuje rozjezd ve
stoupání.
Aktivuje se automaticky při následujících stavech:
❒ve stoupání: vozidlo stojí na vozovce se sklonem více
než 5 %, motor běží, brzda je sešlápnutá, je zařazen
neutrál nebo jiný rychlostní stupeň než zpětný pojezd;
❒ve stoupání: vozidlo stojí na vozovce se sklonem více
než 5 %, motor běží, brzda je sešlápnutá a je zařazen
zpětný pojezd.
Při rozjezdu udržuje systém ESP brzdný tlak na kolech,
dokud se motor nevytočí na moment pro řádný rozjezd,
v každém případě po dobu max. 1 sekundy. Tím usnadní
přesun pravé nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do jedné sekundy nerozjede, systém
se samočinně vypne s postupným uvolněním brzdného
účinku.
Při tomto uvolňování je možné slyšet typický zvuk
mechanického odbrzďování, podle něhož se pozná,
že
se vůz vzápětí rozjede.Signalizace závad
Případná závada systému je signalizována rozsvícením
kontrolky áspolu s hlášením na multifunkčním
konfigurovatelném displeji (viz kapitola „Kontrolky
a hlášení“).
UPOZORNĚNÍ Systém Hill Holder není parkovací
brzda, proto neopouštějte vozidlo bez zatažení
parkovací brzdy, vypnutí motoru a zařazení prvního
rychlostního stupně.
Pro správné fungování systémů ESP
a ASR je nezbytné, aby byla všechna kola
vozidla osazena pneumatikami stejné značky a
stejného typu, aby byly pneumatiky v dokonalém
stavu a zejména aby byly předepsaného typu,
značky a velikosti.
POZOR
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 89

90
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Pro správné fungování soustav ESP
a ASR je zcela nezbytné používat na
všech kolech pneumatiky v dokonalém stavu,
stejné značky a typu.
POZORSYSTÉM ASR (Antislip Regulation)
Je to systém pro řízení náhonu vozidla, který zasáhne
automaticky při prokluzu jednoho hnacího kola nebo
obou hnacích kol.
Podle typu prokluzu aktivuje systém jedno ze dvou
ovládání:
❒při prokluzu obou hnacích kol sníží ASR výkon
přenášený motorem;
❒při prokluzu jednoho hnacího kola ASR zasáhne
automaticky zabrzděním prokluzujícího kola.
Činnost systému ASR je užitečná zejména v následujících
situacích:
❒proklouznutí vnitřního kola v zatáčce účinkem
dynamického kolísání zátěže nebo nadměrné
akcelerace;
❒nadměrný výkon přenášený na kola i z hlediska stavu
silničního povrchu;
❒akcelerace na kluzkém, zasněženém nebo
zledovatělém povrchu;
❒ztráta přilnavosti k vozovce na mokrém povrchu
(aquaplaning).Pro správné fungování systému ASR je zcela nezbytné,
aby byla všechna kola vozidla osazena pneumatikami
stejné značky a stejného typu, aby byly pneumatiky
v dokonalém stavu a zejména aby byly předepsaného
typu, značky a velikosti.
Signalizace závad
Při případné závadě se systém ASR automaticky vypne,
na přístrojové desce se rozsvítí trvale kontrolka á,
současně se na multifunkčním konfigurovatelném displeji
zobrazí příslušné upozornění (viz kapitola „Kontrolky
a hlášení“). V tomto případě se při nejbližší příležitosti
obraťte na autorizovaný servis Abarth.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 90

91
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

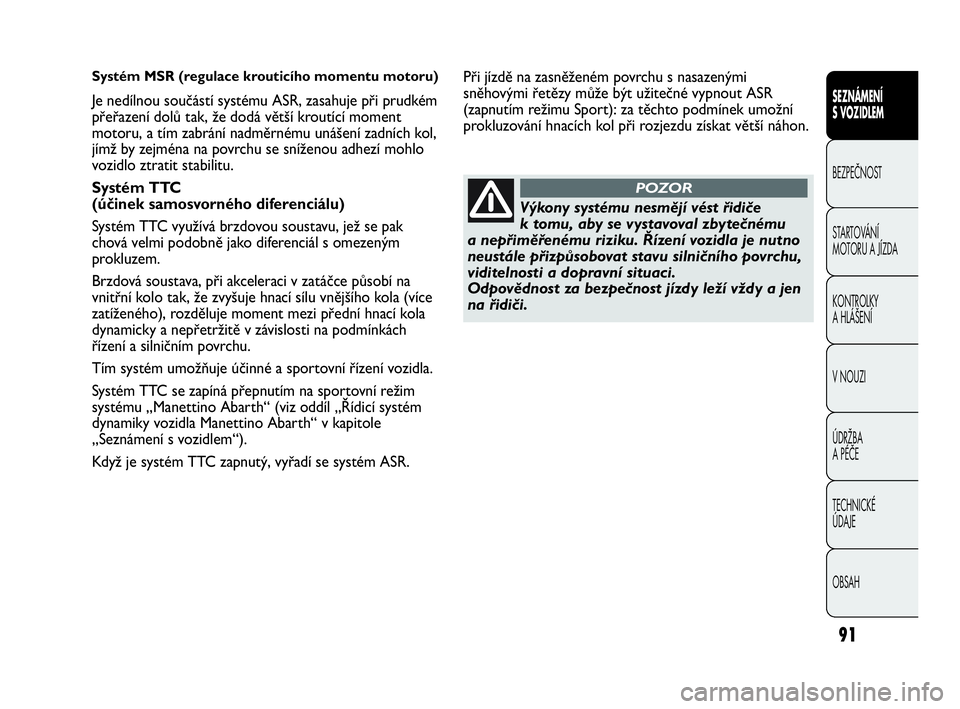

Systém MSR (regulace krouticího momentu motoru)
Je nedílnou součástí systému ASR, zasahuje při prudkém
přeřazení dolů tak, že dodá větší kroutící moment
motoru, a tím zabrání nadměrnému unášení zadních kol,
jímž by zejména na povrchu se sníženou adhezí mohlo
vozidlo ztratit stabilitu.
Systém TTC
(účinek samosvorného diferenciálu)
Systém TTC využívá brzdovou soustavu, jež se pak
chová velmi podobně jako diferenciál s omezeným
prokluzem.
Brzdová soustava, při akceleraci v zatáčce působí na
vnitřní kolo tak, že zvyšuje hnací sílu vnějšího kola (více
zatíženého), rozděluje moment mezi přední hnací kola
dynamicky a nepřetržitě v závislosti na podmínkách
řízení a silničním povrchu.
Tím systém umožňuje účinné a sportovní řízení vozidla.
Systém TTC se zapíná přepnutím na sportovní režim
systému „Manettino Abarth“ (viz oddíl „Řídicí systém
dynamiky vozidla Manettino Abarth“ v kapitole
„Seznámení s vozidlem“).
Když je systém TTC zapnutý, vyřadí se systém ASR.
Výkony systému nesmějí vést řidiče
k tomu, aby se vystavoval zbytečnému
a nepřiměřenému riziku. Řízení vozidla je nutno
neustále přizpůsobovat stavu silničního povrchu,
viditelnosti a dopravní situaci.
Odpovědnost za bezpečnost jízdy leží vždy a jen
na řidiči.
POZOR
Při jízdě na zasněženém povrchu s nasazenými
sněhovými řetězy může být užitečné vypnout ASR
(zapnutím režimu Sport): za těchto podmínek umožní
prokluzování hnacích kol při rozjezdu získat větší náhon.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 91

92
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SYSTÉM EOBD
Systém EOBD (European On Board Diagnosis)
průběžně diagnostikuje komponenty vozu, jež mají vliv
na emise.
Rozsvícením kontrolky Una přístrojové desce (spolu
s hlášením na multifunkčním displeji, je-li součástí výbavy
vozidla) (viz kapitolu „Kontrolky a hlášení“) signalizuje
EOBD zhoršení kvality těchto komponentů.
Cíle systému EOBD:
❒dohlížet na účinnost zařízení;
❒signalizovat zvýšení škodlivých emisí závadou ve
vozidle;
❒signalizovat, že je nutno vyměnit vadné komponenty.
Součástí systému je i diagnostická zásuvka pro připojení
diagnostických přístroje, kterými lze načíst chybové kódy
uložené v paměti řídicí jednotky a zkontrolovat řadu
specifických diagnostických a provozních parametrů
motoru. Tuto kontrolu mohou provádět i orgány
oprávněné k silničním kontrolám.
Jestliže se po přetočení klíčku na MAR
kontrolka
Unerozsvítí nebo začne blikat
či se rozsvítí trvale za jízdy (spolu
s hlášením na multifunkčním displeji, je-li),
vyhledejte co nejdříve autorizovaný servis Abarth.
Funkčnost kontrolky
Usmějí příslušným
přístrojem zkontrolovat i orgány oprávněné
k silničním kontrolám. Postupujte podle předpisů
platných v zemi provozování vozidla.
UPOZORNĚNÍ Po odstranění závady mají autorizované
servisy Abarth za povinnost provést test na zkušební
stolici a v případě potřeby i zkušební jízdy, které si
mohou vyžádat ujetí i většího počtu kilometrů.
069-108 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:29 Pagina 92
