2017 Abarth Punto Návod k použití a údržbě (in Czech)

197
HADICOVÉ ROZVODY
Při údržbě pryžových potrubí brzdové a palivové
soustavy dodržujte přesně plán údržby uvedený v této
kapitole.
Vlivem ozónu, vysokých teplot a dlouhodobého setrvání
soustav bez kapalin může dojít ke ztvrdnutí a případně
i k popraskání hadic, ze kterých začne unikat kapalina.
Proto je nutno je pozorně kontrolovat.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
STÍRAČ ČELNÍHO SKLA
STĚRKY
Pravidelně čistěte pryžové stírací lišty stíračů.
Doporučujeme používat TUTELA PROFESSIONAL
SC 35.
Zkroucené či jinak opotřebované pryžové stěrky bez
prodlení vyměňte. V každém případě doporučujeme je
vyměnit vždy po jednom roce provozu.
Poškození stěrek lze předejít několika jednoduchými
opatřeními:
❒jakmile klesne venkovní teplota pod nulu,
zkontrolujte, zda pryž stěrek nepřimrzla ke sklu. Pro
uvolnění případných přimrzlých stěrek používejte
rozmrazovací prostředek;
❒odstraňujte sníh napadaný na sklo: šetříte nejen
stěrky, ale chráníte i elektromotor před přetížením
a přehřívání;
❒nezapínejte stírače, pokud je sklo suché.
Jízda s opotřebovanými stěrkami je velmi
nebezpečná, protože v případě
nepříznivých atmosférických podmínek je nižší
viditelnost .
POZOR
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 197

F0U177Abobr. 173198
F0U176Abobr. 172
Výměna stírací lišty stírače čelního skla obr. 172
Pokyny pro demontáž stěrky:
❒zvedněte rameno A stírače z čelního okna;
❒otočte stírací lištu B o 90° okolo čepu C na konci
ramene;
❒vytáhněte stírací lištu z čepu C.
Nasazení stírací lišty:
❒zasuňte čep C do otvoru ve středové části stírací
lišty B;
❒přiklopte rameno se stírací lištou na čelní okno.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Výměna stěrky stírače zadního okna obr. 173
Postupujte takto:
❒zvedněte kryt A, vyšroubujte upevňovací matici B
ramena C k otočnému čepu, vymontujte rameno
z vozidla;
❒umístěte správně nové rameno a utáhněte matici na
doraz;
❒přiklopte kryt.
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 198

199F0U179Abobr. 174F0U178Abobr. 175
Zadní okno (ostřikovač) obr. 175
Ostřikovací trysky zadního okna jsou zabudované
napevno.
Trysky jsou umístěny ve válcovém držáku nad zadním
sklem. OSTŘIKOVAČE
Čelní okno (ostřikovač) obr. 174
Pokud ostřikovač nestříká, zkontrolujte především, zda
je v ostřikovači kapalina (viz pokyny „Kontrola hladin“
v této kapitole).
Pak zkontrolujte, zda nejsou zanesené výstupní otvory
trysek. Případně je vyčistěte špendlíkem.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 199

200
ZÁRUKA NA VNĚJŠEK KAROSÉRIE
A SPODEK VOZIDLA
Na vozidlo se vztahuje záruka na neproděravění korozí
jakéhokoli originálního dílu nosné konstrukce či
karosérie.
Všeobecné záruční podmínky jsou uvedeny v záruční
knížce.
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
KAROSÉRIE
OCHRANA PŘED ATMOSFÉRICKÝMI VLIVY
Hlavní příčiny rezivění karosérie:
❒atmosférické znečištění;
❒sůl a vlhkost v ovzduší (v přímořských oblastech
nebo v oblastech s teplým vlhkým klimatem);
❒počasí v jednotlivých ročních obdobích.
Nelze podceňovat ani oděrný účinek polétavého prachu
a písku přenášeného větrem, bláta a kamínků
odrážených od ostatních vozidel.
Výrobce uplatnil u Vašeho vozidla nejlepší technologická
řešení na účinnou ochranu karosérie před korozí.
Zejména:
❒Laky a lakovací postupy zajišťující vysokou odolnost
proti rezivění a oděru;
❒pozinkované (nebo jinak upravené) plechy s vysokou
odolností proti rezivění;
❒ošetření spodku karosérie, motorového prostoru,
vnitřků podběhů a jiných dílů přípravky na bázi vosku
s vysokým ochranným účinkem;
❒ochranné plastové nástřiky v místech nejvíce
vystaveným korozním účinkům: pod prahem, do
blatníků, na hrany, atd.;
❒používají se „otevřené“ duté díly, aby nedocházelo
ke kondenzaci a zadržování vody uvnitř těchto dílů.
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 200

201
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
Čisticí prostředky znečišťují vodní zdroje.
Vozidlo umývejte pouze v místech
vybavených pro sběr a čistění kapalin
použitých pro mytí.

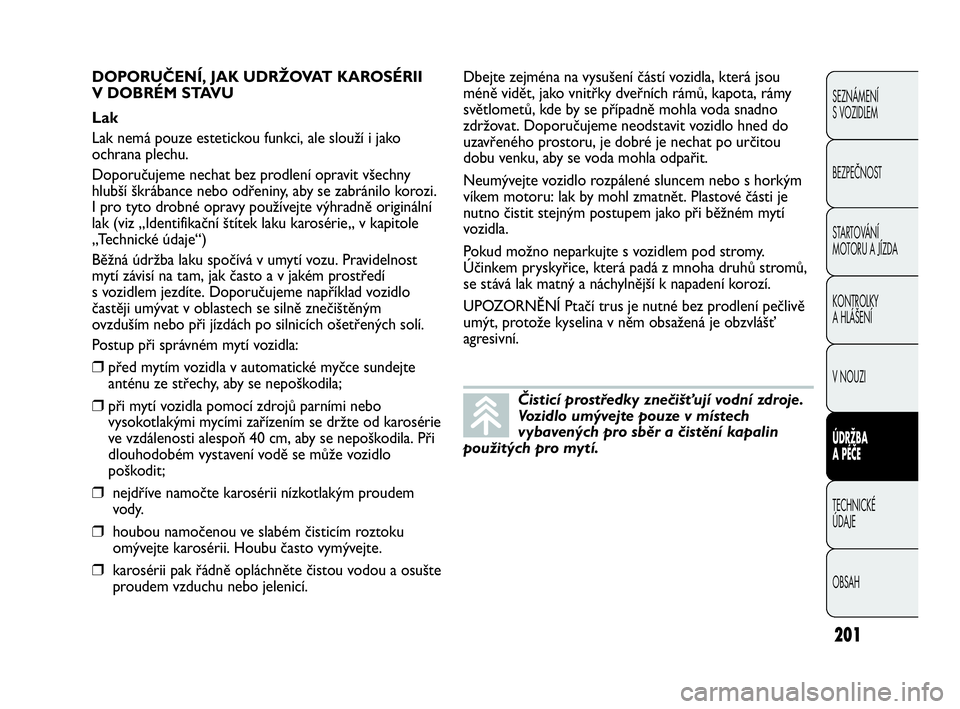

DOPORUČENÍ, JAK UDRŽOVAT KAROSÉRII
V DOBRÉM STAVU
Lak
Lak nemá pouze estetickou funkci, ale slouží i jako
ochrana plechu.
Doporučujeme nechat bez prodlení opravit všechny
hlubší škrábance nebo odřeniny, aby se zabránilo korozi.
I pro tyto drobné opravy používejte výhradně originální
lak (viz „Identifikační štítek laku karosérie„ v kapitole
„Technické údaje“)
Běžná údržba laku spočívá v umytí vozu. Pravidelnost
mytí závisí na tam, jak často a v jakém prostředí
s vozidlem jezdíte. Doporučujeme například vozidlo
častěji umývat v oblastech se silně znečištěným
ovzduším nebo při jízdách po silnicích ošetřených solí.
Postup při správném mytí vozidla:
❒před mytím vozidla v automatické myčce sundejte
anténu ze střechy, aby se nepoškodila;
❒při mytí vozidla pomocí zdrojů parními nebo
vysokotlakými mycími zařízením se držte od karosérie
ve vzdálenosti alespoň 40 cm, aby se nepoškodila. Při
dlouhodobém vystavení vodě se může vozidlo
poškodit;
❒nejdříve namočte karosérii nízkotlakým proudem
vody.
❒houbou namočenou ve slabém čisticím roztoku
omývejte karosérii. Houbu často vymývejte.
❒karosérii pak řádně opláchněte čistou vodou a osušte
proudem vzduchu nebo jelenicí.Dbejte zejména na vysušení částí vozidla, která jsou
méně vidět, jako vnitřky dveřních rámů, kapota, rámy
světlometů, kde by se případně mohla voda snadno
zdržovat. Doporučujeme neodstavit vozidlo hned do
uzavřeného prostoru, je dobré je nechat po určitou
dobu venku, aby se voda mohla odpařit.
Neumývejte vozidlo rozpálené sluncem nebo s horkým
víkem motoru: lak by mohl zmatnět. Plastové části je
nutno čistit stejným postupem jako při běžném mytí
vozidla.
Pokud možno neparkujte s vozidlem pod stromy.
Účinkem pryskyřice, která padá z mnoha druhů stromů,
se stává lak matný a náchylnější k napadení korozí.
UPOZORNĚNÍ Ptačí trus je nutné bez prodlení pečlivě
umýt, protože kyselina v něm obsažená je obzvlášť
agresivní.
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 201

202
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
INTERIÉR
Kontrolujte pravidelně, zda se pod koberečky nedrží
voda, která sem zatekla (z podrážek, deštníků, atd.)
a mohla by způsobovat oxidaci plechu. Skla
Na čištění skel používejte speciální přípravky.
Pro čistění používejte pouze čisté utěrky, jimiž se sklo
nepoškrábá a nesníží se jeho průhlednost.
UPOZORNĚNÍ Vnitřní stranu skla zadního okna otírejte
opatrně po směru vodičů topného odporu, aby se
nepoškodily.
Motorový prostor
Na konci každého zimního období pečlivě omyjte
motorový prostor, přičemž však nesměrujte proud vody
přímo na elektronické řídicí jednotky a rovněž zakryjte
horní otvory pro vstup vzduchu, aby nedošlo
k poškození elektromotoru pohonu stíračů. Motorový
prostor nechávejte mýt ve specializovaných servisech.
UPOZORNĚNÍ Při mytí vozidla musí být motor
vychladlý a klíč v poloze STOP. Před mytím vozu
zkontrolujte, zda nebyly odstraněny kryty a uzávěry
(například pryžové násadky či jiné kryty).
Přední světlomety
UPOZORNĚNÍ Pro čistění plastových krytů předních
světlometů nepoužívejte aromatické látky (např. benzín)
nebo ketony (např. aceton).
Při čištění interiéru nikdy nepoužívejte
hořlavé produkty, jako jsou např.
petroeter nebo rektifikovaný benzín. Od
elektrostatických výbojů, které vzniknou třením
při čistění, by mohl vzniknout požár.
POZOR
Neskladujte ve vozidle aerosolové spreje:
nebezpečí výfuku. Aerosolové spreje se
nesmějí vystavit teplotám nad 50 °C. Ve vozidle
zaparkovaném na slunci může být teplota
daleko vyšší.
POZOR
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 202

203
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH
SEDADLA A DÍLY POTAŽENÉ TKANINOU
Prach odstraňte navlhčeným měkkým kartáčem nebo
vysavačem. Pro lepší vyčistění velurových sedadel
doporučujeme kartáč navlhčit.
Sedadla vytřete houbou navlhčenou v roztoku vody
a neutrálního čistidla..
Textilní čalounění Vašeho vozidla je
navrženo tak, aby dlouhodobě odolávalo
opotřebení při běžném používání vozu.
Přesto je zcela nezbytné se vyvarovat nadměrného
a/nebo dlouhodobého odírání doplňky oděvů, jako
jsou různé kovové spony, suché zipy apod.,
protože pokud by tyto doplňky působily vždy na
stejné místo velkým tlakem, mohly by zpřetrhat
vlákna a tím potah poškodit .
KOŽENÁ SEDADLA
(pro příslušné modely/trhy)
Suchou špínu odstraňte mírně navlhčenou jelenicí nebo
utěrkou, netlačte příliš.
Skvrny po tekutinách nebo mastnotě odstraňte suchou
savou utěrkou bez tření. Používejte měkkou utěrku
navlhčenou vodou a neutrální mýdlo.
Pokud se nedaří skvrnu odstranit, použijte speciální
čistidla přesně podle návodu k jejich použití.
UPOZORNĚNÍ Nikdy nepoužívejte líh. Ujistěte se, zda
používáte čistidla, která neobsahují líh a jeho deriváty ani
v nízké koncentraci.
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 203

204
SEZNÁMENÍ
S VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
OBSAH

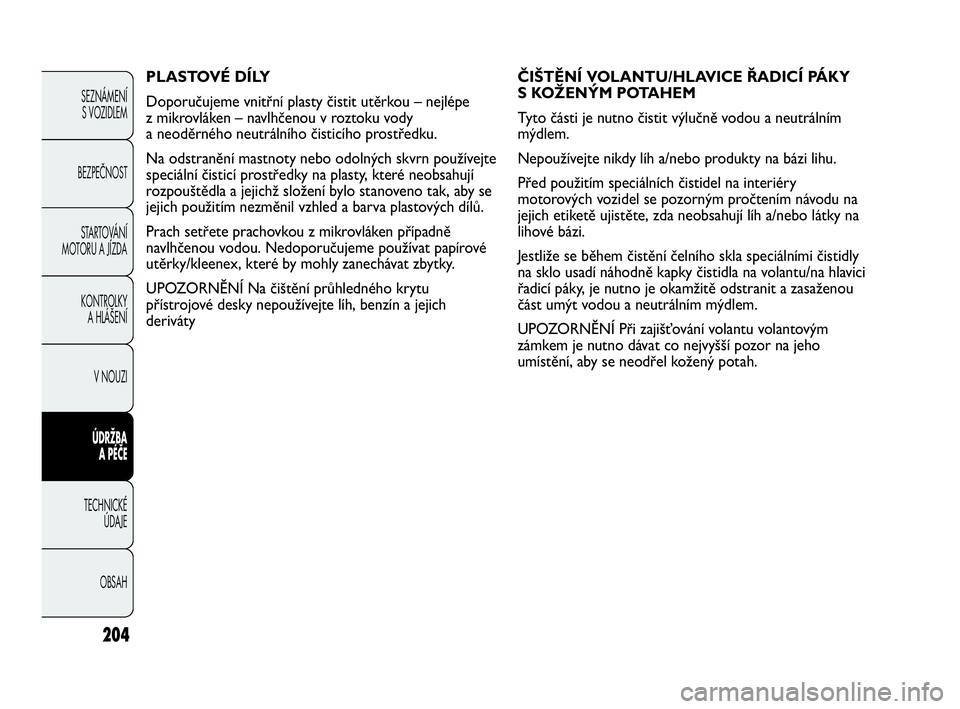

ČIŠTĚNÍ VOLANTU/HLAVICE ŘADICÍ PÁKY
S KOŽENÝM POTAHEM
Tyto části je nutno čistit výlučně vodou a neutrálním
mýdlem.
Nepoužívejte nikdy líh a/nebo produkty na bázi lihu.
Před použitím speciálních čistidel na interiéry
motorových vozidel se pozorným pročtením návodu na
jejich etiketě ujistěte, zda neobsahují líh a/nebo látky na
lihové bázi.
Jestliže se během čistění čelního skla speciálními čistidly
na sklo usadí náhodně kapky čistidla na volantu/na hlavici
řadicí páky, je nutno je okamžitě odstranit a zasaženou
část umýt vodou a neutrálním mýdlem.
UPOZORNĚNÍ Při zajišťování volantu volantovým
zámkem je nutno dávat co nejvyšší pozor na jeho
umístění, aby se neodřel kožený potah. PLASTOVÉ DÍLY
Doporučujeme vnitřní plasty čistit utěrkou – nejlépe
z mikrovláken – navlhčenou v roztoku vody
a neoděrného neutrálního čisticího prostředku.
Na odstranění mastnoty nebo odolných skvrn používejte
speciální čisticí prostředky na plasty, které neobsahují
rozpouštědla a jejichž složení bylo stanoveno tak, aby se
jejich použitím nezměnil vzhled a barva plastových dílů.
Prach setřete prachovkou z mikrovláken případně
navlhčenou vodou. Nedoporučujeme používat papírové
utěrky/kleenex, které by mohly zanechávat zbytky.
UPOZORNĚNÍ Na čištění průhledného krytu
přístrojové desky nepoužívejte líh, benzín a jejich
deriváty
183-204 PUNTO Abarth CZ 1ed.qxd 20-07-2012 13:42 Pagina 204
