CONOSCENZA DEL QUADRO STRUMENTI
Questa sezione del libretto Le fornisce
tutte le informazioni utili per conoscere,
interpretare e utilizzare correttamente
il quadro strumenti.QUADRO E STRUMENTI DI
BORDO........................................... 40
VOCI MENU .................................... 42
TRIP COMPUTER ........................... 44
SPIE E MESSAGGI.......................... 46
-CINTURE DI SICUREZZA NON
ALLACCIATE ...................................... 46
-AVARIA EBD ...................................... 47
-AVARIA AIR BAG................................ 47
-LIQUIDO FRENI INSUFFICIENTE /
FRENO A MANO INSERITO................. 47
-AVARIA SERVOSTERZO ELETTRICO
"DUALDRIVE" ...................................... 48
-USURA PASTIGLIE FRENO ................ 48
-SISTEMA ESC.................................... 49
-AVARIA SISTEMA EOBD /
INIEZIONE ........................................... 50
-LUCE RETRONEBBIA ........................ 50
-AVARIA ABS....................................... 50
-SISTEMA iTPMS ................................ 51
-LUCI DI POSIZIONE E
ANABBAGLIANTI/FOLLOW ME
HOME ................................................. 51
-LUCI FENDINEBBIA ........................... 52
- INDICATORE DI DIREZIONE
SINISTRO ............................................ 52
-INDICATORE DI DIREZIONE
DESTRO.............................................. 52
-LUCI ABBAGLIANTI ........................... 52
-PORTE / COFANO MOTORE /
BAGAGLIAIO APERTI .......................... 53
- INSUFFICIENTE RICARICA
BATTERIA............................................ 53
-INSUFFICIENTE PRESSIONE OLIO
MOTORE / OLIO MOTORE
DEGRADATO ...................................... 53-ECCESSIVA TEMPERATURA
LIQUIDO RAFFREDDAMENTO
MOTORE............................................. 54
- AVARIA CAMBIO SEQUENZIALE
ROBOTIZZATO .................................... 54
-VELOCITÀ LIMITE SUPERATA ............ 55
- POSSIBILE PRESENZA GHIACCIO
SU STRADA ........................................ 55
-AVARIA SENSORI DI PARCHEGGIO .. 55
-SERVICE (MANUTENZIONE
PROGRAMMATA) SCADUTO .............. 55
-SISTEMA ASR.................................... 55
-AVARIA HILL HOLDER ....................... 56
-SISTEMA BLOCCO COMBUSTIBILE . 56
-AVARIA SISTEMA BLOCCO
COMBUSTIBILE .................................. 56
-AVARIA LUCI ESTERNE ..................... 56
-AVARIA LUCI STOP............................ 57
-AVARIA SISTEMA FIAT CODE ............ 57
- RISERVA COMBUSTIBILE -
LIMITATAAUTONOMIA........................ 57
-SEGNALAZIONE AVARIA SENSORE
PRESSIONE OLIO MOTORE ............... 57
-CAMBIO OLIO ................................... 57
-PRESSIONE PEDALE FRIZIONE PER
AVVIAMENTO ...................................... 57
-AVARIA SENSORE LIVELLO
COMBUSTIBILE .................................. 58
-CORRETTORE ASSETTO FARI .......... 58
39

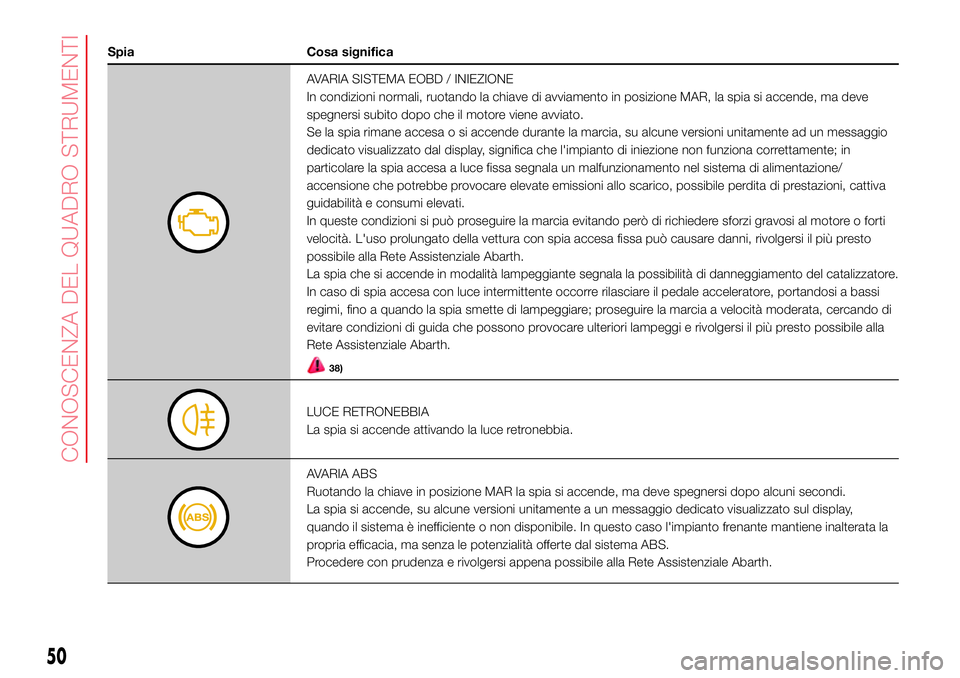

Spia Cosa significa
AVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi subito dopo che il motore viene avviato.
Se la spia rimane accesa o si accende durante la marcia, su alcune versioni unitamente ad un messaggio
dedicato visualizzato dal display, significa che l'impianto di iniezione non funziona correttamente; in
particolare la spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/
accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti
velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni, rivolgersi il più presto
possibile alla Rete Assistenziale Abarth.
La spia che si accende in modalità lampeggiante segnala la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a bassi
regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità moderata, cercando di
evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il più presto possibile alla
Rete Assistenziale Abarth.
38)
LUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
AVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando il sistema è inefficiente o non disponibile. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Abarth.
50
CONOSCENZA DEL QUADRO STRUMENTI

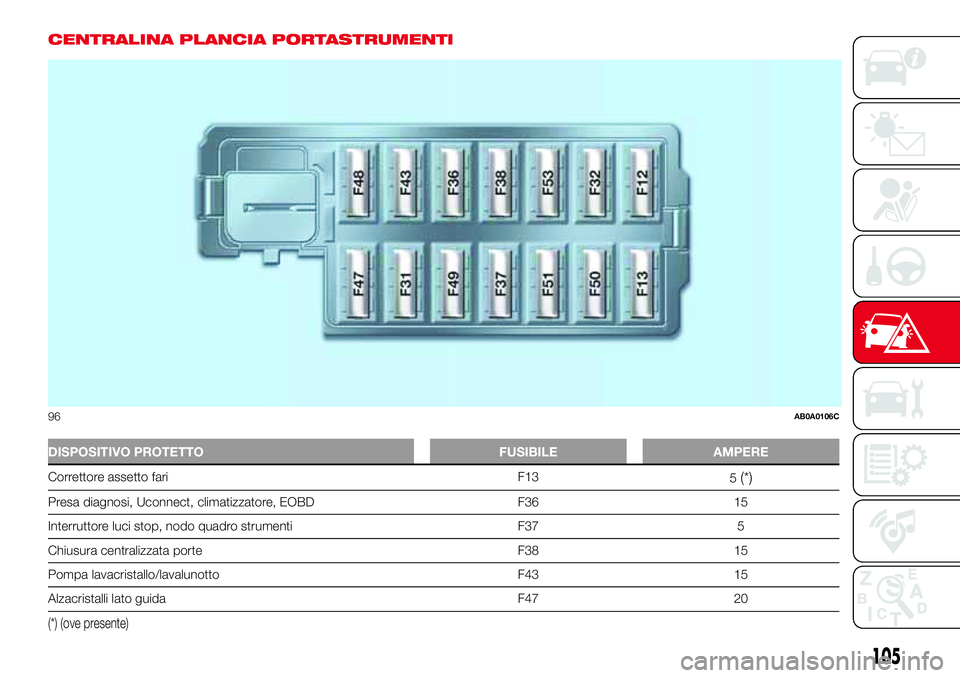

CENTRALINA PLANCIA PORTASTRUMENTI
DISPOSITIVO PROTETTO FUSIBILE AMPERE
Correttore assetto fari F13
5(*)
Presa diagnosi, Uconnect, climatizzatore, EOBD F36 15
Interruttore luci stop, nodo quadro strumenti F37 5
Chiusura centralizzata porte F38 15
Pompa lavacristallo/lavalunotto F43 15
Alzacristalli lato guida F47 20
(*) (ove presente)
