2017 Abarth 500 display

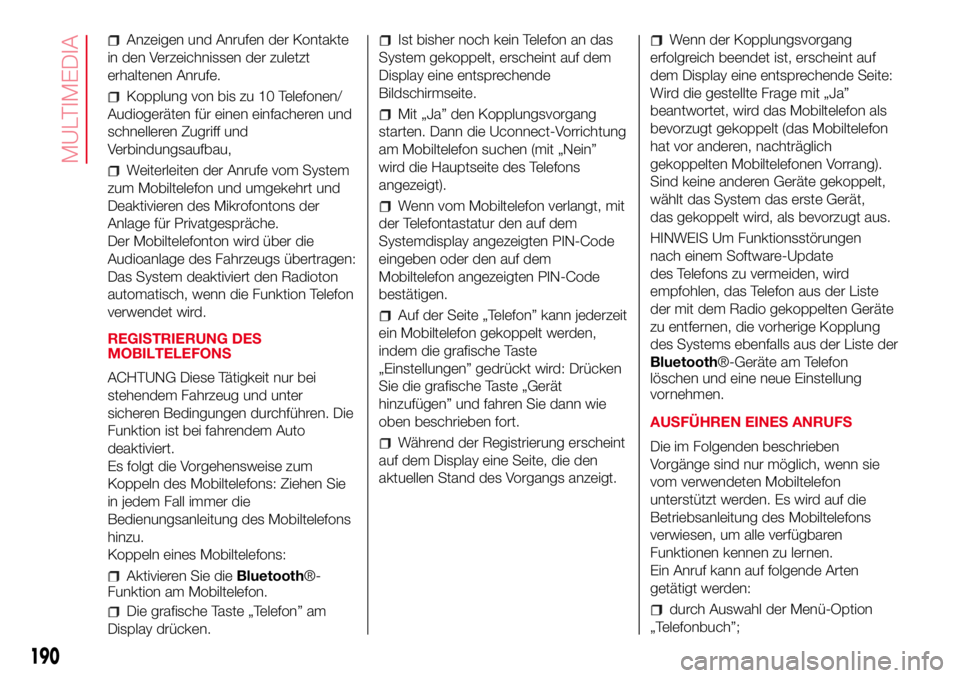

Anzeigen und Anrufen der Kontakte
in den Verzeichnissen der zuletzt
erhaltenen Anrufe.
Kopplung von bis zu 10 Telefonen/
Audiogeräten für einen einfacheren und
schnelleren Zugriff und
Verbindungsaufbau,
Weiterleiten der Anrufe vom System
zum Mobiltelefon und umgekehrt und
Deaktivieren des Mikrofontons der
Anlage für Privatgespräche.
Der Mobiltelefonton wird über die
Audioanlage des Fahrzeugs übertragen:
Das System deaktiviert den Radioton
automatisch, wenn die Funktion Telefon
verwendet wird.
REGISTRIERUNG DES
MOBILTELEFONS
ACHTUNG Diese Tätigkeit nur bei
stehendem Fahrzeug und unter
sicheren Bedingungen durchführen. Die
Funktion ist bei fahrendem Auto
deaktiviert.
Es folgt die Vorgehensweise zum
Koppeln des Mobiltelefons: Ziehen Sie
in jedem Fall immer die
Bedienungsanleitung des Mobiltelefons
hinzu.
Koppeln eines Mobiltelefons:
Aktivieren Sie dieBluetooth®-
Funktion am Mobiltelefon.
Die grafische Taste „Telefon” am
Display drücken.
Ist bisher noch kein Telefon an das
System gekoppelt, erscheint auf dem
Display eine entsprechende
Bildschirmseite.
Mit „Ja” den Kopplungsvorgang
starten. Dann die Uconnect-Vorrichtung
am Mobiltelefon suchen (mit „Nein”
wird die Hauptseite des Telefons
angezeigt).
Wenn vom Mobiltelefon verlangt, mit
der Telefontastatur den auf dem
Systemdisplay angezeigten PIN-Code
eingeben oder den auf dem
Mobiltelefon angezeigten PIN-Code
bestätigen.
Auf der Seite „Telefon” kann jederzeit
ein Mobiltelefon gekoppelt werden,
indem die grafische Taste
„Einstellungen” gedrückt wird: Drücken
Sie die grafische Taste „Gerät
hinzufügen” und fahren Sie dann wie
oben beschrieben fort.
Während der Registrierung erscheint
auf dem Display eine Seite, die den
aktuellen Stand des Vorgangs anzeigt.
Wenn der Kopplungsvorgang
erfolgreich beendet ist, erscheint auf
dem Display eine entsprechende Seite:
Wird die gestellte Frage mit „Ja”
beantwortet, wird das Mobiltelefon als
bevorzugt gekoppelt (das Mobiltelefon
hat vor anderen, nachträglich
gekoppelten Mobiltelefonen Vorrang).
Sind keine anderen Geräte gekoppelt,
wählt das System das erste Gerät,
das gekoppelt wird, als bevorzugt aus.
AUSFÜHREN EINES ANRUFS
Die im Folgenden beschrieben
Vorgänge sind nur möglich, wenn sie
vom verwendeten Mobiltelefon
unterstützt werden. Es wird auf die
Betriebsanleitung des Mobiltelefons
verwiesen, um alle verfügbaren
Funktionen kennen zu lernen.
Ein Anruf kann auf folgende Arten
getätigt werden:
durch Auswahl der Menü-Option
„Telefonbuch”;
190
MULTIMEDIA
HINWEIS Um Funktionsstörungen
nach einem Software-Update
des Telefons zu vermeiden, wird
empfohlen, das Telefon aus der Liste
der mit dem Radio gekoppelten Geräte
zu entfernen, die vorherige Kopplung
des Systems ebenfalls aus der Liste der
Bluetooth®-Geräte am Telefon
löschen und eine neue Einstellung
vornehmen.

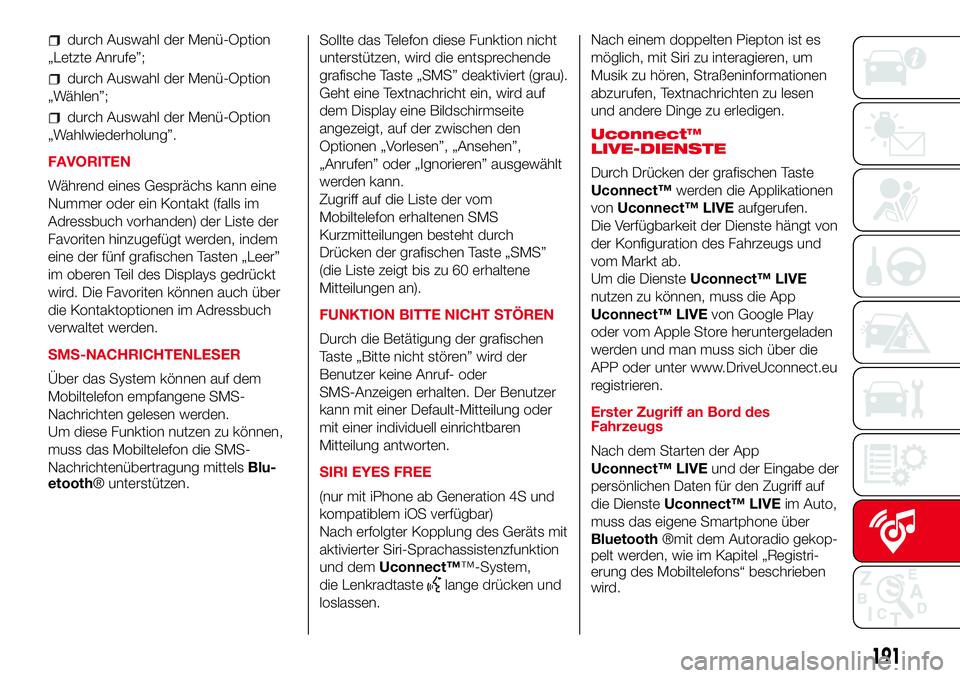

durch Auswahl der Menü-Option
„Letzte Anrufe”;
durch Auswahl der Menü-Option
„Wählen”;
durch Auswahl der Menü-Option
„Wahlwiederholung”.
FAVORITEN
Während eines Gesprächs kann eine
Nummer oder ein Kontakt (falls im
Adressbuch vorhanden) der Liste der
Favoriten hinzugefügt werden, indem
eine der fünf grafischen Tasten „Leer”
im oberen Teil des Displays gedrückt
wird. Die Favoriten können auch über
die Kontaktoptionen im Adressbuch
verwaltet werden.
SMS-NACHRICHTENLESER
Über das System können auf dem
Mobiltelefon empfangene SMS-
Nachrichten gelesen werden.
Um diese Funktion nutzen zu können,
muss das Mobiltelefon die SMS-
Nachrichtenübertragung mittelsBlu-
etooth® unterstützen.Sollte das Telefon diese Funktion nicht
unterstützen, wird die entsprechende
grafische Taste „SMS” deaktiviert (grau).
Geht eine Textnachricht ein, wird auf
dem Display eine Bildschirmseite
angezeigt, auf der zwischen den
Optionen „Vorlesen”, „Ansehen”,
„Anrufen” oder „Ignorieren” ausgewählt
werden kann.
Zugriff auf die Liste der vom
Mobiltelefon erhaltenen SMS
Kurzmitteilungen besteht durch
Drücken der grafischen Taste „SMS”
(die Liste zeigt bis zu 60 erhaltene
Mitteilungen an).
FUNKTION BITTE NICHT STÖREN
Durch die Betätigung der grafischen
Taste „Bitte nicht stören” wird der
Benutzer keine Anruf- oder
SMS-Anzeigen erhalten. Der Benutzer
kann mit einer Default-Mitteilung oder
mit einer individuell einrichtbaren
Mitteilung antworten.
SIRI EYES FREE
(nur mit iPhone ab Generation 4S und
kompatiblem iOS verfügbar)
Nach erfolgter Kopplung des Geräts mit
aktivierter Siri-Sprachassistenzfunktion
und demUconnect™™-System,
die Lenkradtaste
lange drücken und
loslassen.Nach einem doppelten Piepton ist es
möglich, mit Siri zu interagieren, um
Musik zu hören, Straßeninformationen
abzurufen, Textnachrichten zu lesen
und andere Dinge zu erledigen.
Uconnect™
LIVE-DIENSTE
Durch Drücken der grafischen Taste
Uconnect™werden die Applikationen
vonUconnect™ LIVEaufgerufen.
Die Verfügbarkeit der Dienste hängt von
der Konfiguration des Fahrzeugs und
vom Markt ab.
Um die DiensteUconnect™ LIVE
nutzen zu können, muss die App
Uconnect™ LIVEvon Google Play
oder vom Apple Store heruntergeladen
werden und man muss sich über die
APP oder unter www.DriveUconnect.eu
registrieren.
Erster Zugriff an Bord des
Fahrzeugs
Nach dem Starten der App
Uconnect™ LIVEund der Eingabe der
persönlichen Daten für den Zugriff auf
die DiensteUconnect™ LIVEim Auto,
muss das eigene Smartphone über
Bluetooth®mit dem Autoradio gekop-
pelt werden, wie im Kapitel „Registri-
erung des Mobiltelefons“ beschrieben
wird.
191

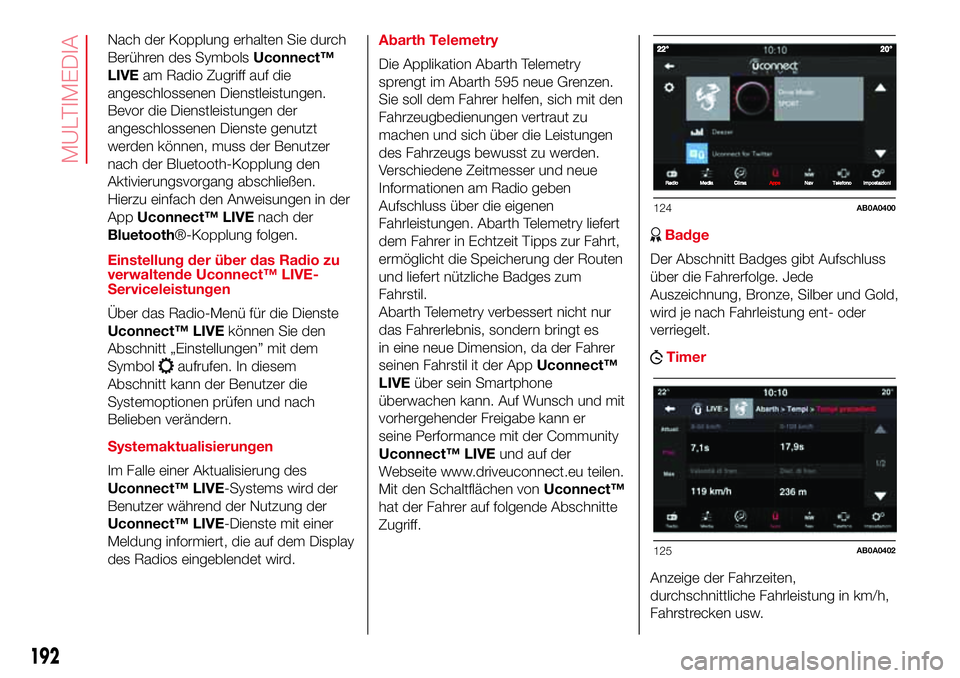

Nach der Kopplung erhalten Sie durch
Berühren des SymbolsUconnect™
LIVEam Radio Zugriff auf die
angeschlossenen Dienstleistungen.
Bevor die Dienstleistungen der
angeschlossenen Dienste genutzt
werden können, muss der Benutzer
nach der Bluetooth-Kopplung den
Aktivierungsvorgang abschließen.
Hierzu einfach den Anweisungen in der
AppUconnect™ LIVEnach der
Bluetooth®-Kopplung folgen.
Einstellung der über das Radio zu
verwaltende Uconnect™ LIVE-
Serviceleistungen
Über das Radio-Menü für die Dienste
Uconnect™ LIVEkönnen Sie den
Abschnitt „Einstellungen” mit dem
Symbol
aufrufen. In diesem
Abschnitt kann der Benutzer die
Systemoptionen prüfen und nach
Belieben verändern.
Systemaktualisierungen
Im Falle einer Aktualisierung des
Uconnect™ LIVE-Systems wird der
Benutzer während der Nutzung der
Uconnect™ LIVE-Dienste mit einer
Meldung informiert, die auf dem Display
des Radios eingeblendet wird.Abarth Telemetry
Die Applikation Abarth Telemetry
sprengt im Abarth 595 neue Grenzen.
Sie soll dem Fahrer helfen, sich mit den
Fahrzeugbedienungen vertraut zu
machen und sich über die Leistungen
des Fahrzeugs bewusst zu werden.
Verschiedene Zeitmesser und neue
Informationen am Radio geben
Aufschluss über die eigenen
Fahrleistungen. Abarth Telemetry liefert
dem Fahrer in Echtzeit Tipps zur Fahrt,
ermöglicht die Speicherung der Routen
und liefert nützliche Badges zum
Fahrstil.
Abarth Telemetry verbessert nicht nur
das Fahrerlebnis, sondern bringt es
in eine neue Dimension, da der Fahrer
seinen Fahrstil it der AppUconnect™
LIVEüber sein Smartphone
überwachen kann. Auf Wunsch und mit
vorhergehender Freigabe kann er
seine Performance mit der Community
Uconnect™ LIVEund auf der
Webseite www.driveuconnect.eu teilen.
Mit den Schaltflächen vonUconnect™
hat der Fahrer auf folgende Abschnitte
Zugriff.
Badge
Der Abschnitt Badges gibt Aufschluss
über die Fahrerfolge. Jede
Auszeichnung, Bronze, Silber und Gold,
wird je nach Fahrleistung ent- oder
verriegelt.
Timer
Anzeige der Fahrzeiten,
durchschnittliche Fahrleistung in km/h,
Fahrstrecken usw.
124AB0A0400
125AB0A0402
192
MULTIMEDIA

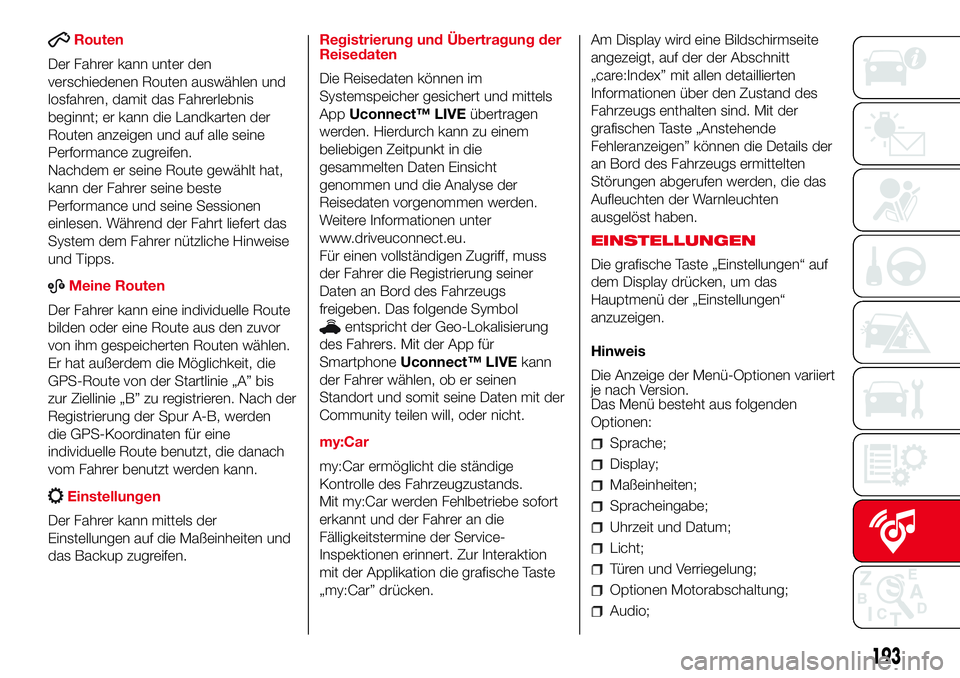

Routen
Der Fahrer kann unter den
verschiedenen Routen auswählen und
losfahren, damit das Fahrerlebnis
beginnt; er kann die Landkarten der
Routen anzeigen und auf alle seine
Performance zugreifen.
Nachdem er seine Route gewählt hat,
kann der Fahrer seine beste
Performance und seine Sessionen
einlesen. Während der Fahrt liefert das
System dem Fahrer nützliche Hinweise
und Tipps.
ABMeine Routen
Der Fahrer kann eine individuelle Route
bilden oder eine Route aus den zuvor
von ihm gespeicherten Routen wählen.
Er hat außerdem die Möglichkeit, die
GPS-Route von der Startlinie „A” bis
zur Ziellinie „B” zu registrieren. Nach der
Registrierung der Spur A-B, werden
die GPS-Koordinaten für eine
individuelle Route benutzt, die danach
vom Fahrer benutzt werden kann.
Einstellungen
Der Fahrer kann mittels der
Einstellungen auf die Maßeinheiten und
das Backup zugreifen.Registrierung und Übertragung der
Reisedaten
Die Reisedaten können im
Systemspeicher gesichert und mittels
AppUconnect™ LIVEübertragen
werden. Hierdurch kann zu einem
beliebigen Zeitpunkt in die
gesammelten Daten Einsicht
genommen und die Analyse der
Reisedaten vorgenommen werden.
Weitere Informationen unter
www.driveuconnect.eu.
Für einen vollständigen Zugriff, muss
der Fahrer die Registrierung seiner
Daten an Bord des Fahrzeugs
freigeben. Das folgende Symbol
entspricht der Geo-Lokalisierung
des Fahrers. Mit der App für
SmartphoneUconnect™ LIVEkann
der Fahrer wählen, ob er seinen
Standort und somit seine Daten mit der
Community teilen will, oder nicht.
my:Car
my:Car ermöglicht die ständige
Kontrolle des Fahrzeugzustands.
Mit my:Car werden Fehlbetriebe sofort
erkannt und der Fahrer an die
Fälligkeitstermine der Service-
Inspektionen erinnert. Zur Interaktion
mit der Applikation die grafische Taste
„my:Car” drücken.Am Display wird eine Bildschirmseite
angezeigt, auf der der Abschnitt
„care:Index” mit allen detaillierten
Informationen über den Zustand des
Fahrzeugs enthalten sind. Mit der
grafischen Taste „Anstehende
Fehleranzeigen” können die Details der
an Bord des Fahrzeugs ermittelten
Störungen abgerufen werden, die das
Aufleuchten der Warnleuchten
ausgelöst haben.
EINSTELLUNGEN
Die grafische Taste „Einstellungen“ auf
dem Display drücken, um das
Hauptmenü der „Einstellungen“
anzuzeigen.
Hinweis
Die Anzeige der Menü-Optionen variiert
je nach Version.
Das Menü besteht aus folgenden
Optionen:
Sprache;
Display;
Maßeinheiten;
Spracheingabe;
Uhrzeit und Datum;
Türen und Verriegelung;
Optionen Motorabschaltung;
Audio;
193
Licht;

Telefon/Bluetooth®;
Radioeinstellung;
Standardeinstellungen
wiederherstellen;
Löschen der persönlichen Daten.
NAVIGATION (nur
Uconnect™ 7" HD Nav
LIVE )
Die grafische Taste „Nav” betätigen, um
am Display die Navigationskarte
anzuzeigen.
HINWEIS Die Lautstärkeregelung des
Navigationssystems kann nur während
der Navigierung betätigt werden, wenn
das System Sprachbefehle erteilt.
Hauptmenü Navigation
In der Navigationsansicht die
Hauptmenü-Taste drücken, um das
Hauptmenü zu öffnen:
Die grafische Taste „Suchen“
wählen, um nach einer Adresse, einer
Position oder einem Sonderziel zu
suchen und dann eine Route zu diesem
Ort zu planen.
Die grafische Taste „Aktuelle Route“
wählen, um die aktuelle Route zu
löschen oder zu ändern.
Die grafische Taste „Meine Orte“
wählen, um eine Sammlung aus
hilfreichen oder favorisierten Adressen
zu erstellen. Die folgenden Elemente
sind immer in „Meine Orte“ enthalten:
„Heimatort“ und „Letzte Ziele“.
Die grafische Taste „Parken“ wählen,
um nach Parkplätzen zu suchen.
Die grafische Taste „Wetter“ oder
„Radarkamera melden“ wählen, um den
Wetterdienst oder Informationen zu
den Standorten von Radarkameras
aufzurufen.
HINWEIS Die Funktionen „Wetter“ und
„Radarkamera melden“ sind nur aktiv,
wenn die TomTom-Dienste aktiviert
wurden. Wenn diese Bedingung nicht
erfüllt ist, sind die Tasten zwar sichtbar,
aber Grau eingefärbt (Funktionen ist
nicht verfügbar).
Die grafische Taste „Tankstelle“
wählen, um nach Tankstellen zu
suchen.
Die grafische Taste „TomTom-
Dienste“ wählen, um den
Aktivierungsstatus der folgenden
(abonnierpflichtigen) Dienste abzurufen:
„Verkehr“, „Radarkamera“, „Wetter“,
„Online-Suche“;
Wählen Sie diese Taste, um
das Menü „Einstellungen“ zu
öffnen.
Wählen Sie diese grafische
Taste, um das Menü „Hilfe“ zu
öffnen. Das Menü „Hilfe“
bietet Hilfestellungen
zur Verwendung des Systems
Uconnect, wie z. B.
Information über die Version
der Karte, die Seriennummer
des Geräts sowie rechtliche
Hinweise.
Wählen Sie diese grafische
Taste, um zur vorherigen
Seite zurückzukehren.
Wählen Sie diese grafische
Taste, um die
Sprachanweisungen
einzuschalten. Nach der
Ausschaltung erfolgen keine
gesprochenen
Navigationsanweisungen
mehr. Andere Informationen
wie zum Beispiel
Verkehrsmeldungen und
Warntöne werden jedoch
weiterhin wiedergegeben.
Tipp: Sie können Warntöne
über die Auswahl
„Einstellungen“ und danach
gefolgt von „Töne und
Warnungen“ abstellen.
194
MULTIMEDIA

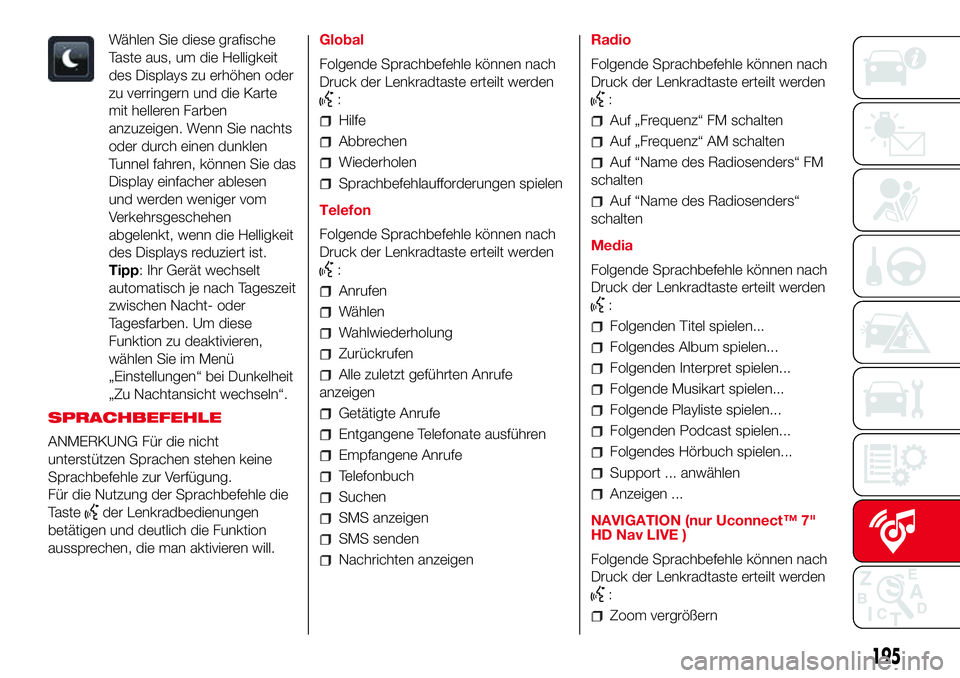

Wählen Sie diese grafische
Taste aus, um die Helligkeit
des Displays zu erhöhen oder
zu verringern und die Karte
mit helleren Farben
anzuzeigen. Wenn Sie nachts
oder durch einen dunklen
Tunnel fahren, können Sie das
Display einfacher ablesen
und werden weniger vom
Verkehrsgeschehen
abgelenkt, wenn die Helligkeit
des Displays reduziert ist.
Tipp: Ihr Gerät wechselt
automatisch je nach Tageszeit
zwischen Nacht- oder
Tagesfarben. Um diese
Funktion zu deaktivieren,
wählen Sie im Menü
„Einstellungen“ bei Dunkelheit
„Zu Nachtansicht wechseln“.
SPRACHBEFEHLE
ANMERKUNG Für die nicht
unterstützen Sprachen stehen keine
Sprachbefehle zur Verfügung.
Für die Nutzung der Sprachbefehle die
Taste
der Lenkradbedienungen
betätigen und deutlich die Funktion
aussprechen, die man aktivieren will.Global
Folgende Sprachbefehle können nach
Druck der Lenkradtaste erteilt werden
:
Hilfe
Abbrechen
Wiederholen
Sprachbefehlaufforderungen spielen
Telefon
Folgende Sprachbefehle können nach
Druck der Lenkradtaste erteilt werden
:
Anrufen
Wählen
Wahlwiederholung
Zurückrufen
Alle zuletzt geführten Anrufe
anzeigen
Getätigte Anrufe
Entgangene Telefonate ausführen
Empfangene Anrufe
Telefonbuch
Suchen
SMS anzeigen
SMS senden
Nachrichten anzeigenRadio
Folgende Sprachbefehle können nach
Druck der Lenkradtaste erteilt werden
:
Auf „Frequenz“ FM schalten
Auf „Frequenz“ AM schalten
Auf “Name des Radiosenders“ FM
schalten
Auf “Name des Radiosenders“
schalten
Media
Folgende Sprachbefehle können nach
Druck der Lenkradtaste erteilt werden
:
Folgenden Titel spielen...
Folgendes Album spielen...
Folgenden Interpret spielen...
Folgende Musikart spielen...
Folgende Playliste spielen...
Folgenden Podcast spielen...
Folgendes Hörbuch spielen...
Support ... anwählen
Anzeigen ...
NAVIGATION (nur Uconnect™ 7"
HD Nav LIVE )
Folgende Sprachbefehle können nach
Druck der Lenkradtaste erteilt werden
:
Zoom vergrößern
195

Kennzeichenleuchte (Ersatz der
Lampen)....................................... 111
Kinderschutzsysteme ..................... 75
Knieairbag Fahrerseite.................... 86
Kofferraum ..................................... 38
– Kofferraumerweiterung .............. 38
– Schließen .................................. 38
Konfigurierbares
Multifunktionsdisplay .................... 41
Kontrolle der Füllstände.................. 133
Kontrollleuchten und Meldungen .... 47
Kopfstützen ................................... 19
– Kopfstützen hinten .................... 19
Kraftstoffsperrsystem ..................... 123
Kraftstofftankdeckel ....................... 100
Kraftstoffverbrauch......................... 161
Lack (Wartung)
.............................. 143
Lenkrad ......................................... 19
Leuchtweitenregler ......................... 22
Lichthupe ....................................... 21
Manuelle Klimaanlage
................... 26
– Bedienelemente ........................ 26
Masse ............................................ 153
Menüoptionen ................................ 43
Motor ............................................. 150
– Kennzeichnung ......................... 149
Motor anlassen ............................. 92
Motorhaube ................................... 36
Motorkühlflüssigkeit ....................... 135Motoröl (Standkontrolle) ................. 135
Motoröl (Verbrauch) ........................ 135
Motorraum (Waschen) .................... 144
Nebelscheinwerfer (Ersatz der
Lampen)
....................................... 110
Nebelscheinwerfer/-rückleuchte ..... 22
Notstart.......................................... 122
Pflege und Wartung
– Echtlederverkleidete Teile .......... 146
– Interieur ..................................... 146
– Kunststoffteile............................ 146
– Sitze .......................................... 146
Räder und Reifen
.......................... 142
– Reifendruck ............................... 152
Radfelgen
– Abmessungen ........................... 152
– Räder und Reifen ...................... 142
Reifen
– Reifendruck ............................... 152
– Serienmäßige Reifen.................. 152
– Winterreifen ............................... 152
Reifen - Wartung ............................ 142
Richtungsanzeiger.......................... 21
Routinewartungsplan ..................... 128
Rücksitze (Entriegelung der
Rückenlehne) ............................... 17
Rückspiegel ................................... 20
S.B.R.-SYSTEM
............................ 71
Scheiben (Reinigung) ..................... 144Scheibenreinigung.......................... 24
Scheibenwaschanlage
(Spritzdüsen) ................................ 140
Scheibenwischer-/-waschanlage .... 24
Scheinwerfer (Reinigung) ................ 144
Scheinwerfergruppen hinten
(Austausch der Lampen) .............. 110
Scheinwerfergruppen vorne
(Austausch der Lampen) .............. 108
Schiebedach .................................. 30
Schmiermittel (Eigenschaften) ........ 158
Schneeketten ................................. 142
Seitenairbags (Sidebag -
Window Bag) ............................... 88
Sensoren
– Parken ...................................... 98
Sicherheit ....................................... 70
– Sicherheitsgurte ........................ 70
Sicherheitsgurte
– Benutzung der
Sicherheitsgurte ........................ 70
Sicherheitsgurte (Wartung) ............. 73
Sicherungen (Austausch)................ 111
Sicherungskästen (Anordnung)....... 111
Sidebags (vordere Seitenairbags) ... 88
Sitze............................................... 15
– Vordersitze ................................ 15
SPORT .......................................... 97
Sport-Vodersitze ............................ 16
Standlicht/Tagfahrlicht (Ersatz
der Lampen) ................................ 109
INHALTS- VERZEICHNIS
