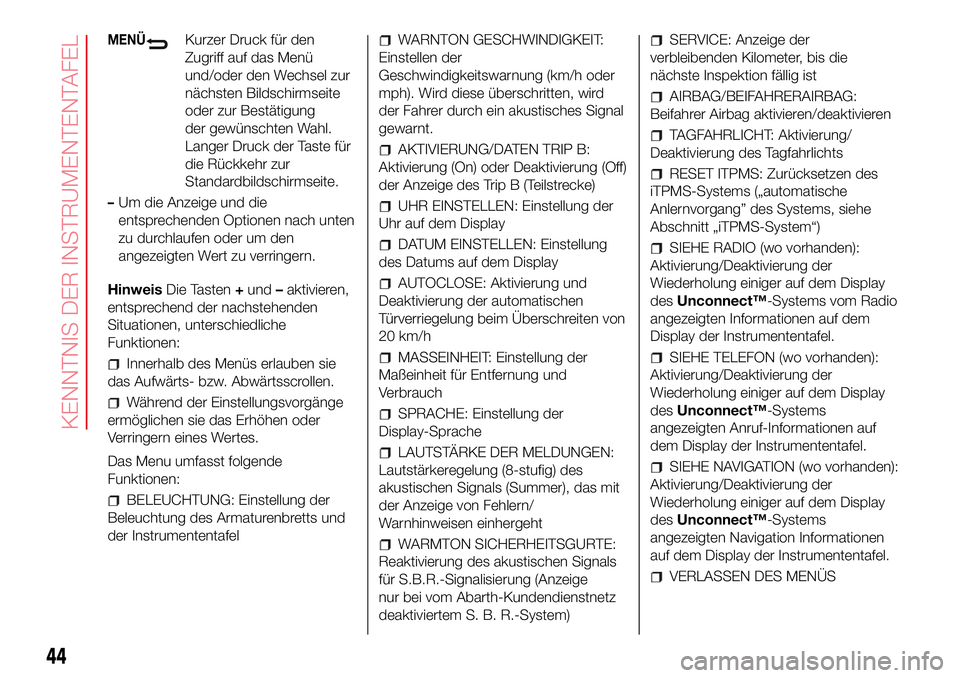

MENÜKurzer Druck für den
Zugriff auf das Menü
und/oder den Wechsel zur
nächsten Bildschirmseite
oder zur Bestätigung
der gewünschten Wahl.
Langer Druck der Taste für
die Rückkehr zur
Standardbildschirmseite.
–Um die Anzeige und die
entsprechenden Optionen nach unten
zu durchlaufen oder um den
angezeigten Wert zu verringern.
HinweisDie Tasten+und–aktivieren,
entsprechend der nachstehenden
Situationen, unterschiedliche
Funktionen:
Innerhalb des Menüs erlauben sie
das Aufwärts- bzw. Abwärtsscrollen.
Während der Einstellungsvorgänge
ermöglichen sie das Erhöhen oder
Verringern eines Wertes.
Das Menu umfasst folgende
Funktionen:
BELEUCHTUNG: Einstellung der
Beleuchtung des Armaturenbretts und
der Instrumententafel
WARNTON GESCHWINDIGKEIT:
Einstellen der
Geschwindigkeitswarnung (km/h oder
mph). Wird diese überschritten, wird
der Fahrer durch ein akustisches Signal
gewarnt.
AKTIVIERUNG/DATEN TRIP B:
Aktivierung (On) oder Deaktivierung (Off)
der Anzeige des Trip B (Teilstrecke)
UHR EINSTELLEN: Einstellung der
Uhr auf dem Display
DATUM EINSTELLEN: Einstellung
des Datums auf dem Display
AUTOCLOSE: Aktivierung und
Deaktivierung der automatischen
Türverriegelung beim Überschreiten von
20 km/h
MASSEINHEIT: Einstellung der
Maßeinheit für Entfernung und
Verbrauch
SPRACHE: Einstellung der
Display-Sprache
LAUTSTÄRKE DER MELDUNGEN:
Lautstärkeregelung (8-stufig) des
akustischen Signals (Summer), das mit
der Anzeige von Fehlern/
Warnhinweisen einhergeht
WARMTON SICHERHEITSGURTE:
Reaktivierung des akustischen Signals
für S.B.R.-Signalisierung (Anzeige
nur bei vom Abarth-Kundendienstnetz
deaktiviertem S. B. R.-System)
SERVICE: Anzeige der
verbleibenden Kilometer, bis die
nächste Inspektion fällig ist
AIRBAG/BEIFAHRERAIRBAG:
Beifahrer Airbag aktivieren/deaktivieren
TAGFAHRLICHT: Aktivierung/
Deaktivierung des Tagfahrlichts
RESET ITPMS: Zurücksetzen des
iTPMS-Systems („automatische
Anlernvorgang” des Systems, siehe
Abschnitt „iTPMS-System“)
SIEHE RADIO (wo vorhanden):
Aktivierung/Deaktivierung der
Wiederholung einiger auf dem Display
desUnconnect™-Systems vom Radio
angezeigten Informationen auf dem
Display der Instrumententafel.
SIEHE TELEFON (wo vorhanden):
Aktivierung/Deaktivierung der
Wiederholung einiger auf dem Display
desUnconnect™-Systems
angezeigten Anruf-Informationen auf
dem Display der Instrumententafel.
SIEHE NAVIGATION (wo vorhanden):
Aktivierung/Deaktivierung der
Wiederholung einiger auf dem Display
desUnconnect™-Systems
angezeigten Navigation Informationen
auf dem Display der Instrumententafel.
VERLASSEN DES MENÜS
44
KENNTNIS DER INSTRUMENTENTAFEL

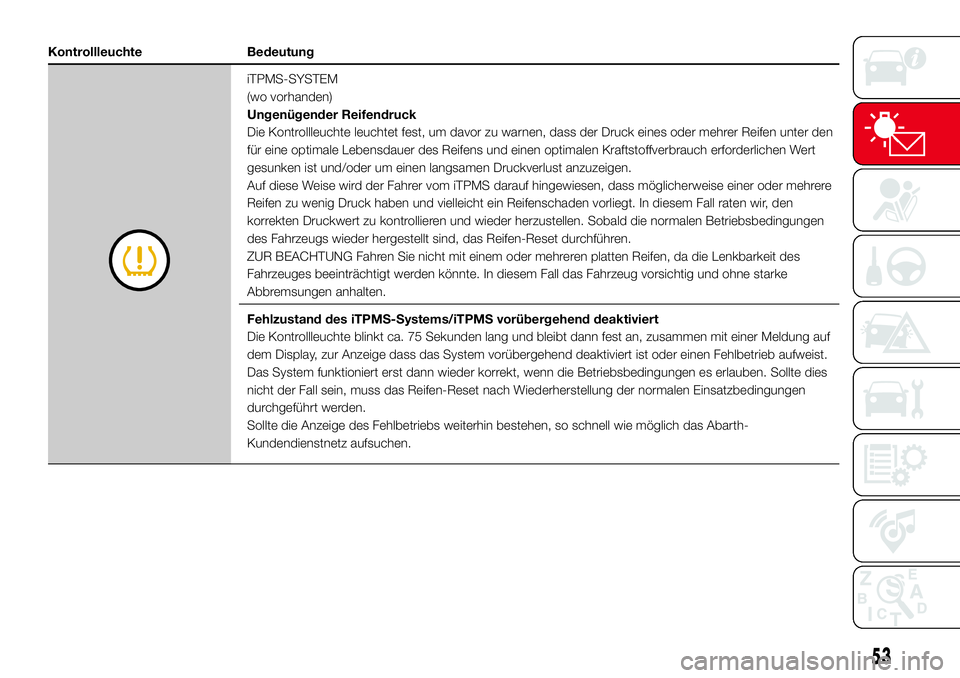

Kontrollleuchte Bedeutung
iTPMS-SYSTEM
(wo vorhanden)
Ungenügender Reifendruck
Die Kontrollleuchte leuchtet fest, um davor zu warnen, dass der Druck eines oder mehrer Reifen unter den
für eine optimale Lebensdauer des Reifens und einen optimalen Kraftstoffverbrauch erforderlichen Wert
gesunken ist und/oder um einen langsamen Druckverlust anzuzeigen.
Auf diese Weise wird der Fahrer vom iTPMS darauf hingewiesen, dass möglicherweise einer oder mehrere
Reifen zu wenig Druck haben und vielleicht ein Reifenschaden vorliegt. In diesem Fall raten wir, den
korrekten Druckwert zu kontrollieren und wieder herzustellen. Sobald die normalen Betriebsbedingungen
des Fahrzeugs wieder hergestellt sind, das Reifen-Reset durchführen.
ZUR BEACHTUNG Fahren Sie nicht mit einem oder mehreren platten Reifen, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Fehlzustand des iTPMS-Systems/iTPMS vorübergehend deaktiviert
Die Kontrollleuchte blinkt ca. 75 Sekunden lang und bleibt dann fest an, zusammen mit einer Meldung auf
dem Display, zur Anzeige dass das System vorübergehend deaktiviert ist oder einen Fehlbetrieb aufweist.
Das System funktioniert erst dann wieder korrekt, wenn die Betriebsbedingungen es erlauben. Sollte dies
nicht der Fall sein, muss das Reifen-Reset nach Wiederherstellung der normalen Einsatzbedingungen
durchgeführt werden.
Sollte die Anzeige des Fehlbetriebs weiterhin bestehen, so schnell wie möglich das Abarth-
Kundendienstnetz aufsuchen.
53

iTPMS-SYSTEM
(indirect Tyre
Pressure
Monitoring System)
(wo vorhanden)
BESCHREIBUNG
Das Fahrzeug kann mit einem
Kontrollsystem für den Reifendruck mit
der Bezeichnung iTPMS (indirect Tyre
Pressure Monitoring System)
ausgestattet sein, welches imstande ist,
mittels der
Radgeschwindigkeitssensoren, den
Reifendruck zu überwachen.
Zugriff auf die Bildschirmseiten ( Abb.
50 - Abb. 51) des iTPMS-Systems
hat man durch Druck der Taste TRIP.
Die Bildschirmseite Abb. 51 wird nur
eingeblendet, wenn einer oder mehrere
Reifen platt sind.
Korrekter Reifendruck
Sollte der Druck aller vier Reifen korrekt
sein, wird am Display die
Bildschirmseite Abb. 50 eingeblendet.
Ungenügender Reifendruck
Das System meldet dem Fahrer einer
oder mehrer Platte Reifen durch
Aufleuchten der Kontrollleuchte
an
der Instrumententafel.Am Display werden die Meldungen
„KO” neben den Reifen Abb. 51
angezeigt und es erscheint eine
Warnung.
Sollte das System den Druckwert eines
oder mehrerer Reifen nicht ermittelt
werden können, werden am Display
Bindestriche angezeigt „– –”Die Meldung wird auch im Falle eines
Aus- und wieder Einschaltens des
Motors angezeigt, bis ein Reset
durchgeführt wird.
RESETVORGANG
Das iTPMS System benötigt eine erste
„Anlern”-Phase (deren Dauer vom
Fahrstil und den Straßenbedingungen
abhängig ist: optimal wären eine
Geradeausfahrt mit einer
Geschwindigkeit von 80 km/h mit einer
Dauer von mindestens 20 min). Sie
beginnt mit einem RESET-Vorgang.
Der Reset-Vorgang ist in folgenden
Fällen erforderlich:
bei jeder Änderung des
Reifendrucks.
Bei Ersatz von auch nur einem
Reifen.
Bei Verdrehen oder Verstellen der
Reifen.
Bei Montage des Notrads.
Vor einem RESET die Reifen auf die
Nenndruckwerte aus der
Reifendrucktabelle aufpumpen (siehe
Abschnitt „Räder” im Kapitel
„Technische Daten”.
Wird kein RESET durchgeführt, können
in allen oben genannten Fällen, die
Leuchte
falsche Angaben über einen
oder mehrere Reifen melden.
50AB0A0123C
51AB0A0217C
68
SICHERHEIT

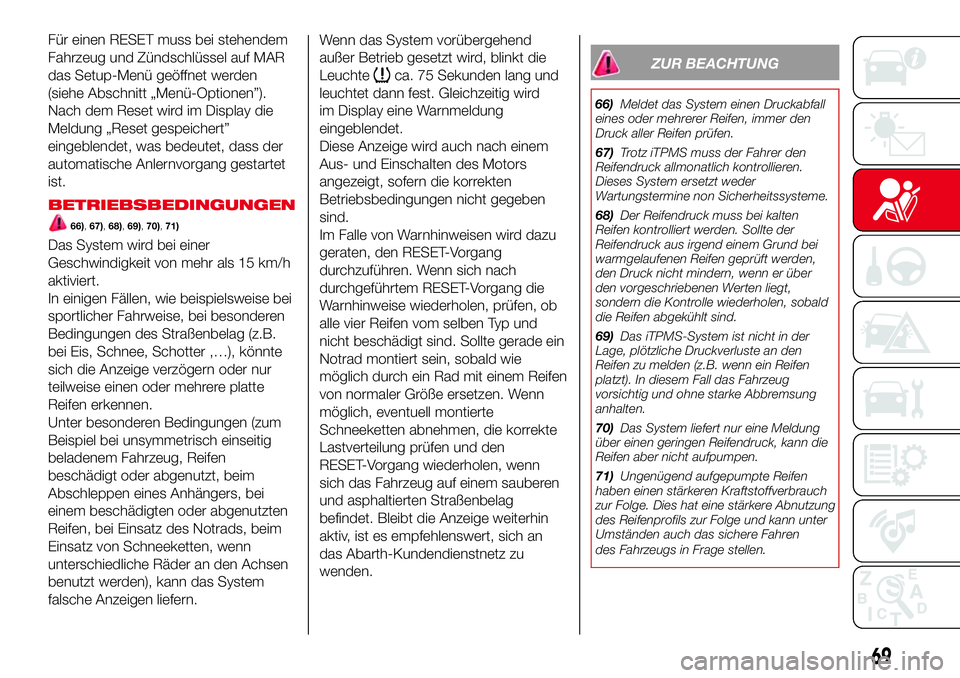

Für einen RESET muss bei stehendem
Fahrzeug und Zündschlüssel auf MAR
das Setup-Menü geöffnet werden
(siehe Abschnitt „Menü-Optionen”).
Nach dem Reset wird im Display die
Meldung „Reset gespeichert”
eingeblendet, was bedeutet, dass der
automatische Anlernvorgang gestartet
ist.
BETRIEBSBEDINGUNGEN
66),67),68),69),70),71)
Das System wird bei einer
Geschwindigkeit von mehr als 15 km/h
aktiviert.
In einigen Fällen, wie beispielsweise bei
sportlicher Fahrweise, bei besonderen
Bedingungen des Straßenbelag (z.B.
bei Eis, Schnee, Schotter ,…), könnte
sich die Anzeige verzögern oder nur
teilweise einen oder mehrere platte
Reifen erkennen.
Unter besonderen Bedingungen (zum
Beispiel bei unsymmetrisch einseitig
beladenem Fahrzeug, Reifen
beschädigt oder abgenutzt, beim
Abschleppen eines Anhängers, bei
einem beschädigten oder abgenutzten
Reifen, bei Einsatz des Notrads, beim
Einsatz von Schneeketten, wenn
unterschiedliche Räder an den Achsen
benutzt werden), kann das System
falsche Anzeigen liefern.Wenn das System vorübergehend
außer Betrieb gesetzt wird, blinkt die
Leuchte
ca. 75 Sekunden lang und
leuchtet dann fest. Gleichzeitig wird
im Display eine Warnmeldung
eingeblendet.
Diese Anzeige wird auch nach einem
Aus- und Einschalten des Motors
angezeigt, sofern die korrekten
Betriebsbedingungen nicht gegeben
sind.
Im Falle von Warnhinweisen wird dazu
geraten, den RESET-Vorgang
durchzuführen. Wenn sich nach
durchgeführtem RESET-Vorgang die
Warnhinweise wiederholen, prüfen, ob
alle vier Reifen vom selben Typ und
nicht beschädigt sind. Sollte gerade ein
Notrad montiert sein, sobald wie
möglich durch ein Rad mit einem Reifen
von normaler Größe ersetzen. Wenn
möglich, eventuell montierte
Schneeketten abnehmen, die korrekte
Lastverteilung prüfen und den
RESET-Vorgang wiederholen, wenn
sich das Fahrzeug auf einem sauberen
und asphaltierten Straßenbelag
befindet. Bleibt die Anzeige weiterhin
aktiv, ist es empfehlenswert, sich an
das Abarth-Kundendienstnetz zu
wenden.ZUR BEACHTUNG
66)Meldet das System einen Druckabfall
eines oder mehrerer Reifen, immer den
Druck aller Reifen prüfen.
67)Trotz iTPMS muss der Fahrer den
Reifendruck allmonatlich kontrollieren.
Dieses System ersetzt weder
Wartungstermine non Sicherheitssysteme.
68)Der Reifendruck muss bei kalten
Reifen kontrolliert werden. Sollte der
Reifendruck aus irgend einem Grund bei
warmgelaufenen Reifen geprüft werden,
den Druck nicht mindern, wenn er über
den vorgeschriebenen Werten liegt,
sondern die Kontrolle wiederholen, sobald
die Reifen abgekühlt sind.
69)Das iTPMS-System ist nicht in der
Lage, plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein Reifen
platzt). In diesem Fall das Fahrzeug
vorsichtig und ohne starke Abbremsung
anhalten.
70)Das System liefert nur eine Meldung
über einen geringen Reifendruck, kann die
Reifen aber nicht aufpumpen.
71)Ungenügend aufgepumpte Reifen
haben einen stärkeren Kraftstoffverbrauch
zur Folge. Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und kann unter
Umständen auch das sichere Fahren
des Fahrzeugs in Frage stellen.
