2017 Abarth 500 Betriebsanleitung (in German)

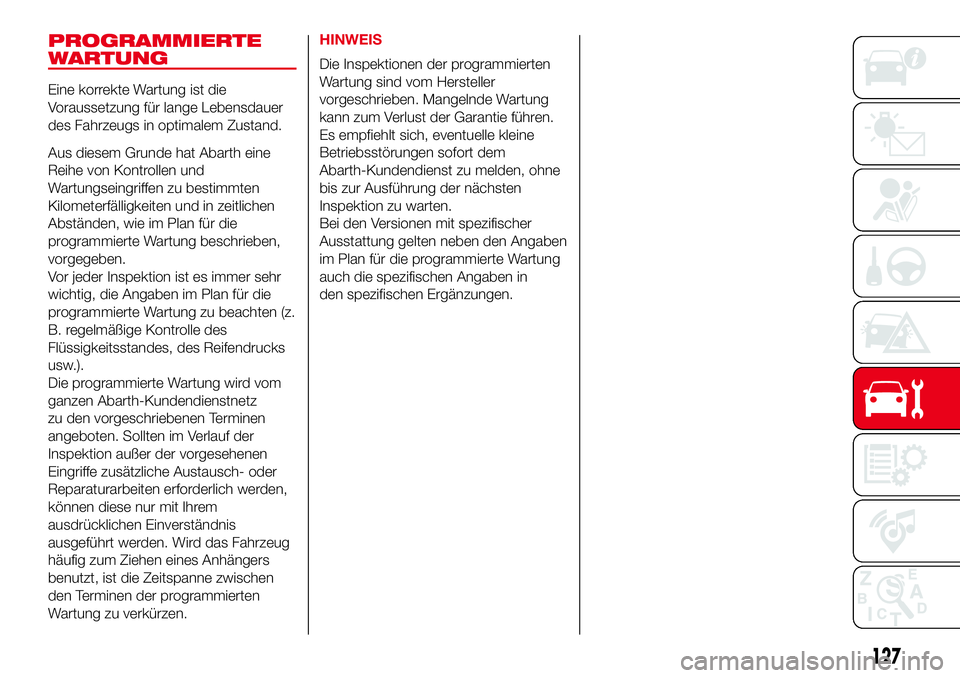

PROGRAMMIERTE
WARTUNG
Eine korrekte Wartung ist die
Voraussetzung für lange Lebensdauer
des Fahrzeugs in optimalem Zustand.
Aus diesem Grunde hat Abarth eine
Reihe von Kontrollen und
Wartungseingriffen zu bestimmten
Kilometerfälligkeiten und in zeitlichen
Abständen, wie im Plan für die
programmierte Wartung beschrieben,
vorgegeben.
Vor jeder Inspektion ist es immer sehr
wichtig, die Angaben im Plan für die
programmierte Wartung zu beachten (z.
B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendrucks
usw.).
Die programmierte Wartung wird vom
ganzen Abarth-Kundendienstnetz
zu den vorgeschriebenen Terminen
angeboten. Sollten im Verlauf der
Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden,
können diese nur mit Ihrem
ausdrücklichen Einverständnis
ausgeführt werden. Wird das Fahrzeug
häufig zum Ziehen eines Anhängers
benutzt, ist die Zeitspanne zwischen
den Terminen der programmierten
Wartung zu verkürzen.HINWEIS
Die Inspektionen der programmierten
Wartung sind vom Hersteller
vorgeschrieben. Mangelnde Wartung
kann zum Verlust der Garantie führen.
Es empfiehlt sich, eventuelle kleine
Betriebsstörungen sofort dem
Abarth-Kundendienst zu melden, ohne
bis zur Ausführung der nächsten
Inspektion zu warten.
Bei den Versionen mit spezifischer
Ausstattung gelten neben den Angaben
im Plan für die programmierte Wartung
auch die spezifischen Angaben in
den spezifischen Ergänzungen.
127

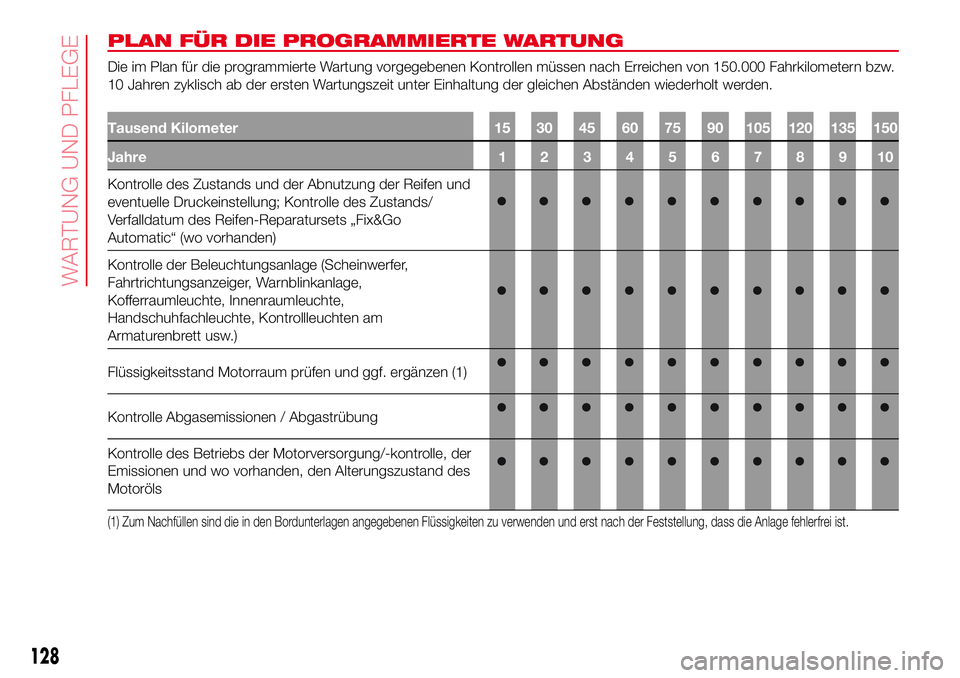

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
Die im Plan für die programmierte Wartung vorgegebenen Kontrollen müssen nach Erreichen von 150.000 Fahrkilometern bzw.
10 Jahren zyklisch ab der ersten Wartungszeit unter Einhaltung der gleichen Abständen wiederholt werden.
Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung; Kontrolle des Zustands/
Verfalldatum des Reifen-Reparatursets „Fix&Go
Automatic“ (wo vorhanden)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am
Armaturenbrett usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen (1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und wo vorhanden, den Alterungszustand des
Motoröls
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
128
WARTUNG UND PFLEGE

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe (wo vorhanden)
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der
Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Funktionsprüfung des Verdecks (Öffnen und Schließen),
Kontrolle der Dichtungen und Schmierung der seitlichen
Führungsschienen des Stoffes (nur Version 595C)
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Funktionstüchtigkeit des
Bremsbelagverschleißsensors (wo vorhanden)
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Spannung des/der Antriebsriemen/s der
Zusatzaggregate und eventuelle Einstellung
129

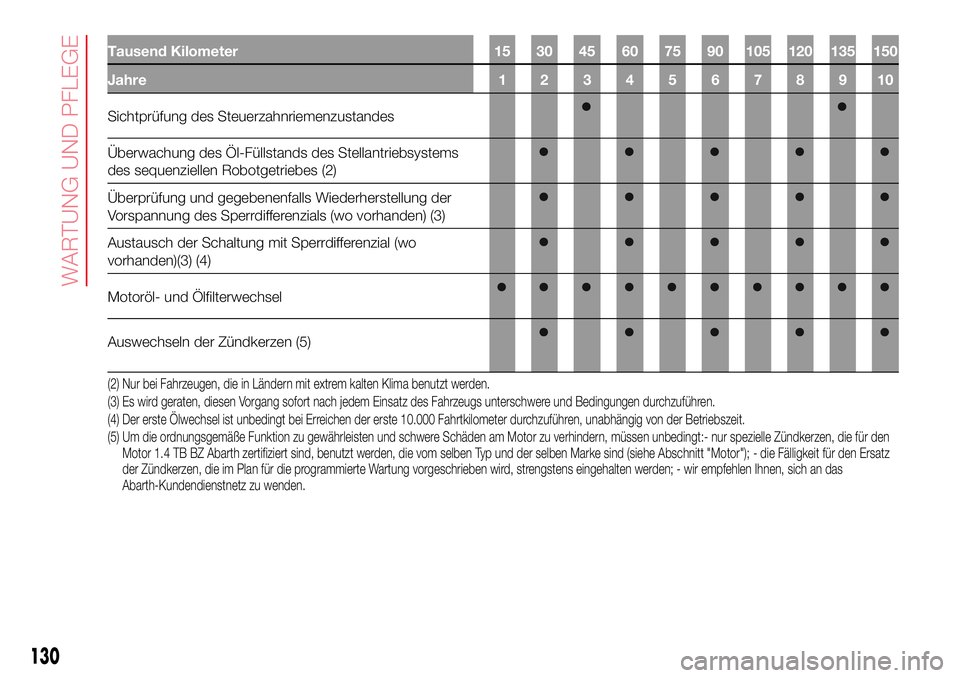

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Sichtprüfung des Steuerzahnriemenzustandes
Überwachung des Öl-Füllstands des Stellantriebsystems
des sequenziellen Robotgetriebes (2)
Überprüfung und gegebenenfalls Wiederherstellung der
Vorspannung des Sperrdifferenzials (wo vorhanden) (3)
Austausch der Schaltung mit Sperrdifferenzial (wo
vorhanden)(3) (4)
Motoröl- und Ölfilterwechsel
Auswechseln der Zündkerzen (5)
(2) Nur bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden.
(3) Es wird geraten, diesen Vorgang sofort nach jedem Einsatz des Fahrzeugs unterschwere und Bedingungen durchzuführen.
(4) Der erste Ölwechsel ist unbedingt bei Erreichen der erste 10.000 Fahrtkilometer durchzuführen, unabhängig von der Betriebszeit.
(5) Um die ordnungsgemäße Funktion zu gewährleisten und schwere Schäden am Motor zu verhindern, müssen unbedingt:- nur spezielle Zündkerzen, die für den
Motor 1.4 TB BZ Abarth zertifiziert sind, benutzt werden, die vom selben Typ und der selben Marke sind (siehe Abschnitt "Motor"); - die Fälligkeit für den Ersatz
der Zündkerzen, die im Plan für die programmierte Wartung vorgeschrieben wird, strengstens eingehalten werden; - wir empfehlen Ihnen, sich an das
Abarth-Kundendienstnetz zu wenden.
130
WARTUNG UND PFLEGE

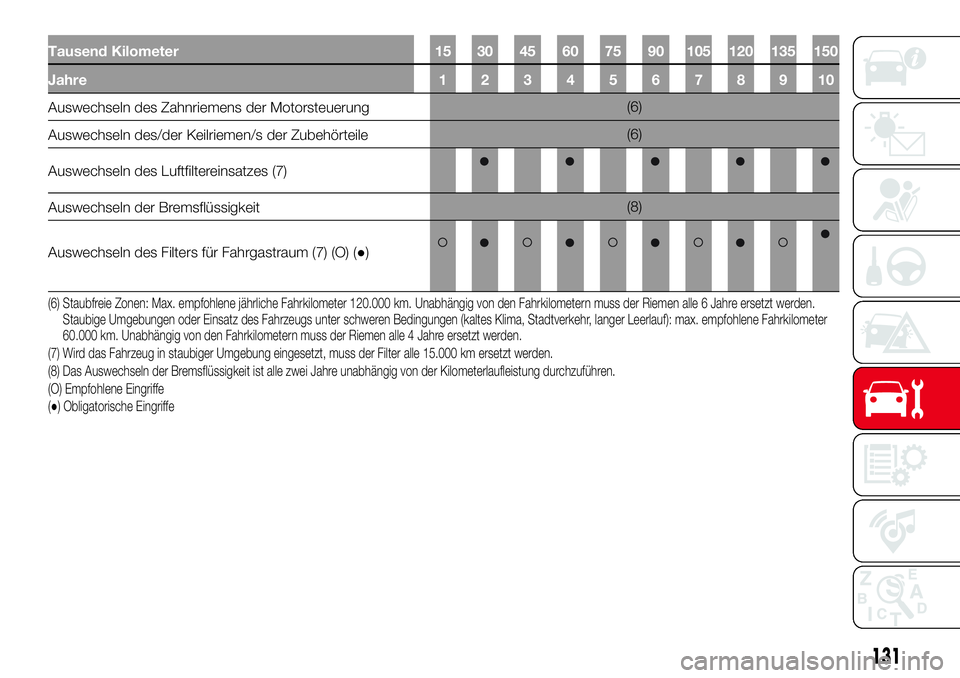

Tausend Kilometer 15 30 45 60 75 90 105 120 135 150
Jahre 1 2 3 4 5 6 7 8 9 10
Auswechseln des Zahnriemens der Motorsteuerung(6)
Auswechseln des/der Keilriemen/s der Zubehörteile(6)
Auswechseln des Luftfiltereinsatzes (7)
Auswechseln der Bremsflüssigkeit(8)
Auswechseln des Filters für Fahrgastraum (7) (O) (●)
(6) Staubfreie Zonen: Max. empfohlene jährliche Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden.
Staubige Umgebungen oder Einsatz des Fahrzeugs unter schweren Bedingungen (kaltes Klima, Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer
60.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(7) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(8) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(O) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
131

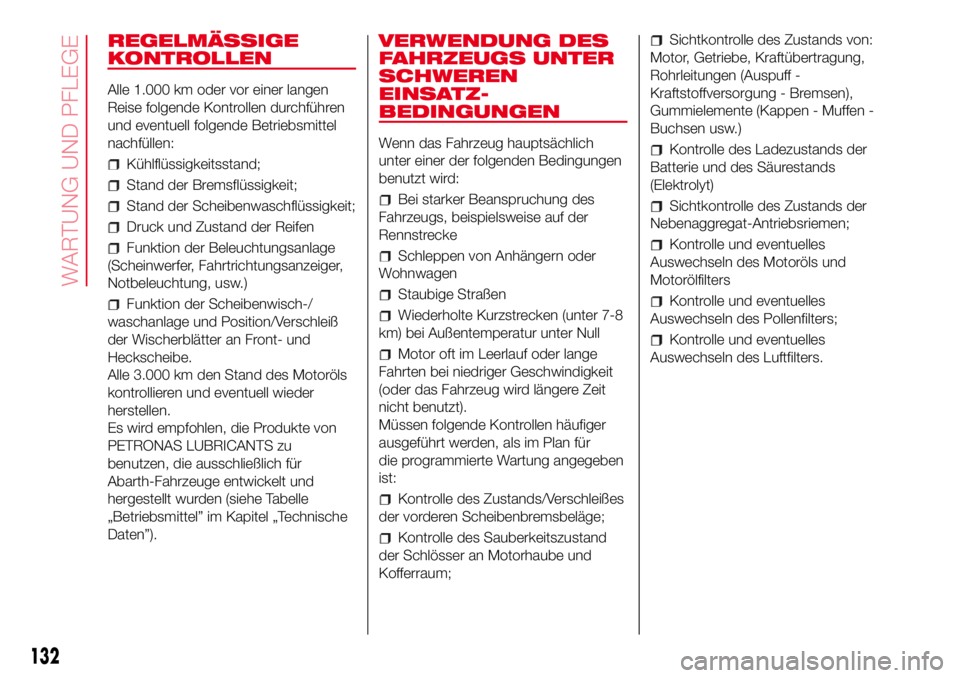

REGELMÄSSIGE
KONTROLLEN
Alle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
Kühlflüssigkeitsstand;
Stand der Bremsflüssigkeit;
Stand der Scheibenwaschflüssigkeit;
Druck und Zustand der Reifen
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Position/Verschleiß
der Wischerblätter an Front- und
Heckscheibe.
Alle 3.000 km den Stand des Motoröls
kontrollieren und eventuell wieder
herstellen.
Es wird empfohlen, die Produkte von
PETRONAS LUBRICANTS zu
benutzen, die ausschließlich für
Abarth-Fahrzeuge entwickelt und
hergestellt wurden (siehe Tabelle
„Betriebsmittel” im Kapitel „Technische
Daten”).
VERWENDUNG DES
FAHRZEUGS UNTER
SCHWEREN
EINSATZ-
BEDINGUNGEN
Wenn das Fahrzeug hauptsächlich
unter einer der folgenden Bedingungen
benutzt wird:
Bei starker Beanspruchung des
Fahrzeugs, beispielsweise auf der
Rennstrecke
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen
Wiederholte Kurzstrecken (unter 7-8
km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für
die programmierte Wartung angegeben
ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Kontrolle des Sauberkeitszustand
der Schlösser an Motorhaube und
Kofferraum;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
132
WARTUNG UND PFLEGE

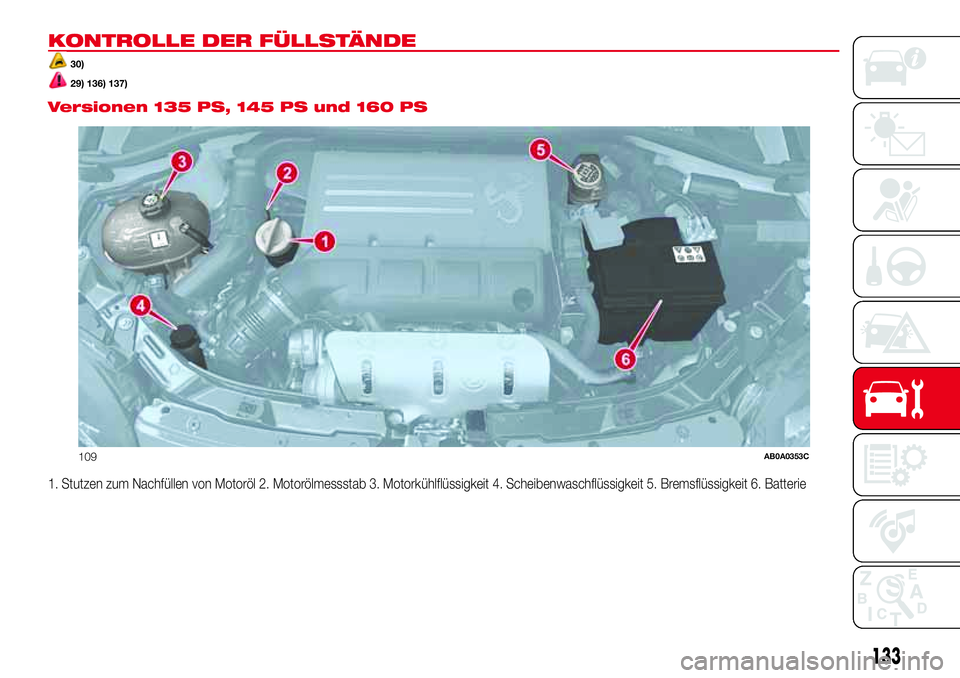

KONTROLLE DER FÜLLSTÄNDE
30)
29) 136) 137).
Versionen 135 PS, 145 PS und 160 PS
1. Stutzen zum Nachfüllen von Motoröl 2. Motorölmessstab 3. Motorkühlflüssigkeit 4. Scheibenwaschflüssigkeit 5. Bremsflüssigkeit 6. Batterie
109AB0A0353C
133

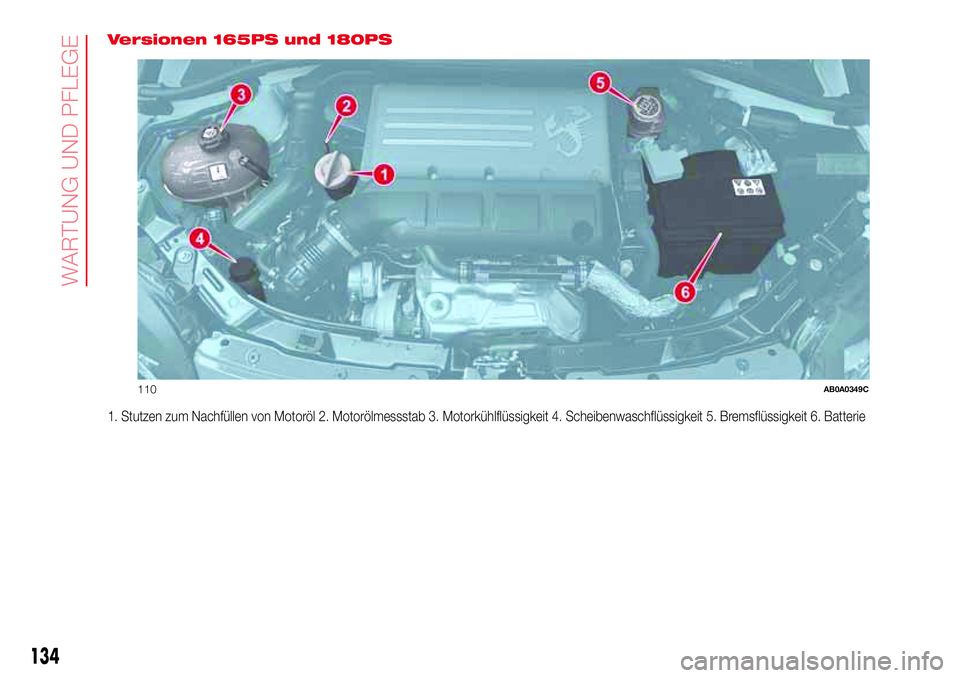

Versionen 165PS und 180PS
1. Stutzen zum Nachfüllen von Motoröl 2. Motorölmessstab 3. Motorkühlflüssigkeit 4. Scheibenwaschflüssigkeit 5. Bremsflüssigkeit 6. Batterie
110AB0A0349C
134
