Řízení vozidla a jeho provoz175AdBlue
Všeobecné informace Selektivní katalická redukce
(BlueInjection) je metoda, která
významným způsobem snižuje emise
oxidů dusíku ve výfukových plynech.
Toho se dosahuje vstřikováním
redukční činidla výfukových plynů
vznětových motorů do výfukového
systému. Čpavek uvolněný
z redukčního činidla reaguje s oxidy
dusíku (NO x) z výfukových plynů
a přeměňuje je na dusík a vodu.
Označení této kapaliny je AdBlue ®
.
Je to netoxická, nehořlavá, bezbarvá
kapalina bez zápachu, která
obsahuje 32 % močoviny a 68 %
vody.9 Varování
Vyhněte se zasažení očí nebo
pokožky redukčním činidlem
AdBlue.
V případě zasažení očí nebo
pokožky opláchněte vodou.
Výstraha
Zabraňte kontaktu redukčního činidla AdBlue s lakem.
V případě kontaktu opláchněte
vodou.
AdBlue zamrzá při teplotě přibližně -11 °C. Protože je vozidlo vybaveno
předehřívačem redukčního činidla
AdBlue je redukce emisí zajištěna i za
nízkých teplot. Předehřívač AdBlue
pracuje automaticky.
Typická spotřeba AdBlue je přibližně
dva litry na 1000 km, ale může být
také vyšší v závislosti na jízdním stylu
(např. vysoké zatížení nebo tažení přívěsu).
Nádrž AdBlue Při zbývajícím množství přibližně
pět litrů se sepne spínač výšky
hladiny redukčního činidla. Výstražné
zprávy se zobrazují pouze pod touto
mezní hodnotou. Objem nádrže
3 309.
Upozornění na výšku hladiny
V závislosti na vypočteném dojezdu
na zbývající množství AdBlue se
v informačním centru řidiče zobrazují různé zprávy. Tyto zprávy a omezení
jsou vyžadována zákonnými
předpisy.
První možnou zprávou je AdBlue
Dojezd: 2400 km .
Tato výstraha se krátce zobrazí jednou při vypočteném dojezdu.
Jízda není nijak omezena.
Další úroveň výstrahy se aktivuje při
dojezdu kratším než 1750 km. Při
každém zapnutí zapalování se
zobrazí zpráva s aktuálním
dojezdem, kterou je nutné potvrdit
3 115. AdBlue doplňte před aktivací
další úrovně výstrahy.
Při dojezdu na zbývající množství
AdBlue kratším než 900 km se
střídavě zobrazují následující
výstražné zprávy a nelze je potlačit:
● AdBlue Nízká hladina Doplňte
● Start motoru zakázán v 900 km .
Kromě toho nepřetržitě bliká
kontrolka Y.

176Řízení vozidla a jeho provozPoznámky
V případě vysoké spotřeby AdBlue
se toto varování může zobrazit
v informačním centru řidiče bez
předchozích varovných stupňů.
Poslední úroveň výstrahy se aktivuje
při vyprázdnění nádrže AdBlue.
Motor nelze nastartovat. Střídavě se
zobrazují následující výstražné
zprávy a nelze je potlačit:
● AdBlue Prázdná nádrž Doplňte
● Motor znovu nenastartuje .
Kromě toho nepřetržitě bliká
kontrolka Y.
Při zamezení startu motoru se
zobrazí následující výstražná zpráva:
Doplňte AdBlue, aby bylo možné
nastartovat vozidlo. .
Musí být doplněna plná nádrž
AdBlue, v opačném případě není
možné motor nastartovat.
Upozornění na vysoké emise
Pokud se emise výfukových plynů
zvýší nad určitou hodnotu, zobrazí se
v informačním centru řidiče varování
podobné výstrahám na dojezd.Postupně se zobrazí požadavky na
provedení kontroly výfukového
systému a nakonec oznámení
o zamezení opětovného startu
motoru. Tato omezení jsou
vyžadována zákonnými předpisy.
Kontaktujte servis a vyžádejte si
pomoc.
Doplnění redukčního činidla
AdBlueVýstraha
Používejte pouze redukční činidlo
AdBlue, které splňuje evropské
standardy DIN 70 070
a ISO 22241-1.
Nepoužívejte přísady.
Redukční činidlo AdBlue neřeďte.
V opačném případě může dojít
k poškození systému selektivní
katalické redukce.
Poznámky
Pokud není na čerpací stanici
k dispozici čerpací stojan s čerpací
pistolí pro osobní vozidla, vždy
použijte nádoby nebo kanystry
AdBlue s utěsněným plnicím
adaptérem, abyste zabránili
vystříknutí a rozlití redukčního
činidla a zajistili zachycení výparů
v nádrži a neumožnili jejich unik.
AdBlue v nádobách nebo
kanystrech je k dispozici na mnoha
čerpacích stanicích a lze jej také
zakoupit například u prodejců Opel
a dalších maloobchodních
prodejnách.
Protože redukční činidlo AdBlue má
omezenou trvanlivost, zkontrolujte
před doplněním datum použitelnosti.
Poznámky
Doplnění redukčního činidla AdBlue
je systémem rozpoznáno pouze
v případě, že se aktivoval výše
uvedený spínač výšky hladiny
redukčního činidla.
V případě, že není úspěšně
detekováno doplnění redukčního
činidla AdBlue:

Řízení vozidla a jeho provoz1771. Jeďte s vozidlem nepřetržitě10 minut a zajistěte, aby rychlostbyla stále vyšší než 20 km/h.
2. Pokud je doplnění redukčního činidla AdBlue úspěšně
detekováno, zmizí omezení jízdy z důvodu doplnění AdBlue.
Pokud není doplnění redukčního
činidla AdBlue stále detekováno,
vyhledejte pomoc servisu.
Pokud se redukční činidlo AdBlue
musí doplnit při teplotách nižších
než -11 °C, nemusí být dolití
redukčního činidla AdBlue
systémem zaznamenáno. V tomto
případě vozidlo zaparkujte
v prostoru s vyšší okolní teplotou,
dokud kapalina AdBlue nezkapalní.
Poznámky
Při odšroubování ochranného víčka plnicího hrdla mohou uniknou
výpary čpavku. Nevdechujete,
protože mají pronikavý zápach.
Výpary nejsou při vdechnutí
škodlivé.Nádrž AdBlue by se měla doplňovat
na plný objem. Toto se musí provést, pokud je již zobrazena výstražná
zpráva o zamezení opětovného startu
motoru.
Vozidlo musí být zaparkováno na
vodorovném povrchu.
Plnicí hrdlo AdBlue je umístěno za
dvířky plnicího hrdla palivové nádrže,
která jsou umístěna na pravé zadní
straně vozidla.
Dvířka hrdla palivové nádrže je
možné otevřít pouze tehdy, pokud je
vozidlo odemknuté.
1. Vytáhněte klíč ze spínače zapalování.
2. Zavřete všechny dveře, abyste zabránili proniknutí par čpavku do
interiéru vozidla.
3. Zatlačením otevřete klapku plnicího hrdla palivové nádrže
3 238.
4. Odšroubujte ochrannou krytku
z plnicího hrdla.
5. Otevřete nádobu s redukčním činidlem AdBlue.
6. Jeden konec hadice upevněte na nádobu a druhý konec
našroubujte na plnicí hrdlo.
7. Zdvihněte nádobu a doplňujte, dokud se nádoba nevyprázdní,
nebo dokud nepřestane redukční
činidlo vytékat z nádoby. To může trvat až pět minut.
8. Nádobu položte na zem a počkejte 15 sekund, dokud se
nevyprázdní hadice.

178Řízení vozidla a jeho provoz9. Odšroubujte hadici z plnicíhohrdla.
10. Našroubujte ochrannou krytku na plnicí hrdlo.
Poznámky
Nádobu na redukční činidlo AdBlue
zlikvidujte v souladu s požadavky na
ochranu životního prostředí. Hadici
lze znovu použít po vypláchnutí
čistou vodou před zaschnutím
redukčního činidla AdBlue.Automatická
převodovka
Automatická převodovka umožňuje
automatické řazení převodových
stupňů (automatický režim) nebo
manuální řazení převodových stupňů
(manuální režim).
Manuální řazení v je možné
manuálním režimu provádět krátkým
přitlačováním páky voliče do polohy
+ nebo -, nebo přitažením páček na
volantu.
Displej převodovky
Ilustrace znázorňují různé verze.
V informačním centru řidiče se
zobrazuje režim nebo zařazený
převodový stupeň.
V automatickém režimu je jízdní
program signalizován písmenem D.
V manuálním režimu je převodový stupeň signalizován písmenem M
a číslem zařazeného převodového
stupně.
Zpátečka je signalizována
písmenem R.
N signalizuje polohu neutrálu.
P signalizuje polohu parkování.

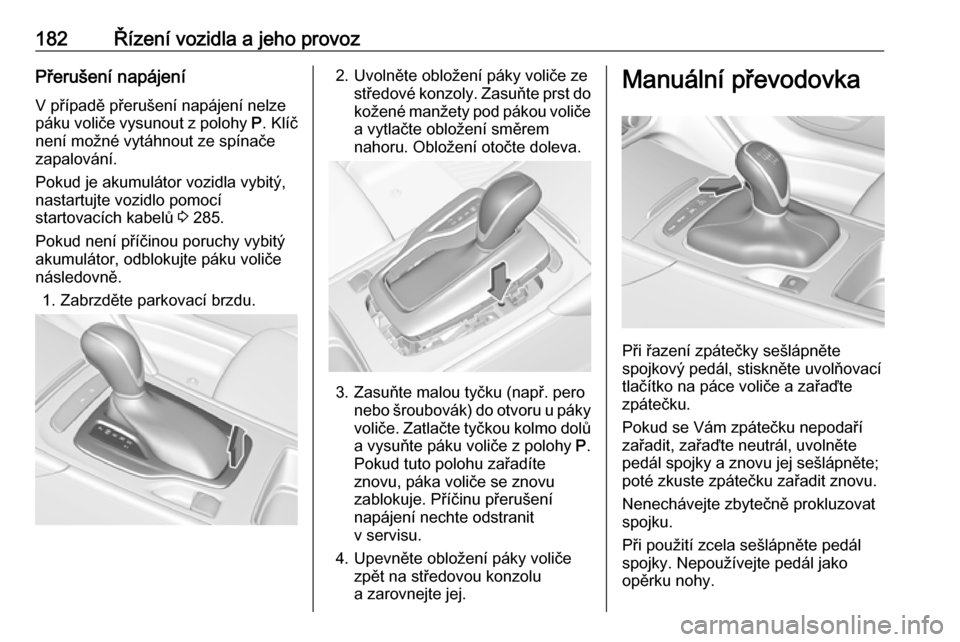

Řízení vozidla a jeho provoz179Páka voličeP:poloha parkování, kola jsou
zblokována, řaďte pouze, pokud
vozidlo stojíR:zpátečka, řaďte pouze, pokud
vozidlo stojíN:neutrálD:automatický režimM:manuální režim<:přeřazení nahoru v manuálním
režimu]:přeřazení dolů v manuálním
režimu
Páka voliče je zablokována v poloze
P a může být přesunuta, pouze pokud
je zapnuté zapalování, stisknuto
tlačítko na páce voliče a sešlápnutý brzdový pedál.
Když brzdový pedál sešlápnut není,
rozsvítí se kontrolka j.
Jestliže volicí páka není v poloze P,
když je vypnuto zapalování, bliká
kontrolka j.
Při řazení P nebo R stiskněte
uvolňovací tlačítko.
Motor je možné nastartovat pouze
s pákou voliče v poloze P nebo N.
Před startováním s pákou voliče
v poloze N sešlápněte pedál brzdy
nebo zabrzděte parkovací brzdu.
Během řazení jiné polohy
nesešlapujte pedál plynu. Nikdy
současně nesešlapujte pedál plynu
a brzdový pedál.
Po zařazení převodového stupně
a uvolnění brzdového pedálu se
vozidlo začne pomalu rozjíždět.
Brzdění motorem Abyste využili brzdného účinku
motoru, zvolte při jízdě z kopce včas
nižší převodový stupeň, viz manuální režim.
Rozhoupání vozidla
Vyprošťování vozidla rozhoupáním je povoleno pouze v případě, že vozidlo
uvízlo v písku, bahně nebo sněhu.
Opakovaně přesunujte páku voliče
mezi polohami D a R. Motor
nevytáčejte a vyvarujte se náhlého zrychlení.

180Řízení vozidla a jeho provozParkováníZatáhněte parkovací brzdu a zařaďte
polohu P.
Manuální režim
Páka voliče
Přesuňte páku voliče z polohy D
směrem doleva do polohy M.
Manuální režim M lze aktivovat
z polohy D v jakékoli jízdní situaci
a rychlosti.
Pro řazení vyšších převodových
stupňů klepněte pákou voliče nahoru
do polohy +.
Pro řazení nižších převodových
stupňů klepněte pákou voliče dolů do polohy -.
Zařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Páčky na volantu
Přesuňte páku voliče z polohy D
směrem doleva do polohy M.
Manuální režim M lze aktivovat
z polohy D v jakékoli jízdní situaci
a rychlosti.
Přitažením páček na volantu řaďte
převodové stupně manuálně.
Pro řazení vyšších převodových
stupňů přitáhněte pravou páčku +.
Pro řazení nižších převodových stupňů přitáhněte levou páčku -.
Vícenásobné přitažení umožňuje
přeskočení převodových stupňů.
Zařazený převodový stupeň se
zobrazí na sestavě sdružených
přístrojů.
Dočasný manuální režim v jízdním
režimu D
Manuální řazení páčkami je možné
také v automatickém režimu D. Po
dokončení manuálního řazení přejde
po uplynutí stanovené doby
převodovka zpět do automatického
režimu D.
Pro přerušení manuálního režimu
a návrat do režimu D proveďte jednu
z následujících akcí:
● Stiskněte páčku + na 1 sekundu.
● Posuňte páku voliče směrem doleva do manuálního režimua zpět do polohy D.
Pokud vozidlo zastaví a motor běží na
volnoběh, zůstane převodovka
v dočasném manuálním režimu. Do

Řízení vozidla a jeho provoz181automatického režimu přejde, pokud
je po určitou dobu ovládán plynový
pedál bez řazení páčkami na volantu.
Všeobecné informace
Pokud je při příliš nízké rychlosti
vozidla zvolen vyšší převodový
stupeň, nebo pokud je při příliš
vysoké rychlosti vozidla zvolen nižší
převodový stupeň, nebude řazení
provedeno. Toto může vyvolat zprávu
na informačním centru řidiče.
V manuálním režimu nedochází při
vysokých otáčkách motoru
k automatickému přeřazení na vyšší
převodový stupeň, kromě aktivace funkce podřazení kickdown.
Signalizace převodových stupňů
Symbol R nebo S s číslicí vedle se
zobrazí, pokud je doporučeno
přeřazení z důvodu úspory paliva.
Signalizace převodových stupňů se
zobrazuje pouze v manuálním
režimu.Elektronické jízdní programy
● Po studeném startu zvýší program provozní teploty otáčky
motoru, aby byl katalyzátor
rychle uveden na požadovanou
teplotu.
● Když je zařazen režim SPORT, převodovka řadí při vyšších
otáčkách motoru (pokud není
zapnutý tempomat). Režim
SPORT 3 189.
● Speciální programy automaticky přizpůsobí okamžiky přechodu
na jiný rychlostní stupeň při jízdě
ve stoupání nebo klesání.
● Při sněžení nebo námraze, nebo na jiných kluzkých vozovkách,
umožní elektronické řízení
převodovky řidiči manuálně
zařadit pro rozjezd první, druhý
a třetí převodový stupeň.
Kickdown
Sešlápnutí plynového pedálu za
zarážku pro funkci podřazení
kickdown bude mít za následek
maximální zrychlení i v manuálním
režimu. Převodovka zařadí nižší
převodový stupeň v závislosti naotáčkách motoru a vyšší převodový stupeň zařadí při vysokých otáčkách
motoru.
Ochrana před přehřátím
V případě přehřátí převodovky
z důvodu vysokých venkovních teplot nebo sportovního stylu jízdy lze točivý
moment a maximální otáčky motoru
dočasně snížit.
Porucha
V případě poruchy se v informačním
centru řidiče zobrazí zpráva vozidla.
Zprávy vozidla 3 128.
Šestistupňová automatická
převodovka: elektronické ovládání
převodovky umožňuje zařazení
pouze čtvrtého převodového stupně.
Osmistupňová automatická
převodovka: elektronické ovládání
převodovky umožňuje zařazení
pouze třetího převodového stupně.
Automatická převodovka již neřadí
automaticky.
Nechte příčinu poruchy odstranit
v servisu.

182Řízení vozidla a jeho provozPřerušení napájení
V případě přerušení napájení nelze
páku voliče vysunout z polohy P. Klíč
není možné vytáhnout ze spínače
zapalování.
Pokud je akumulátor vozidla vybitý,
nastartujte vozidlo pomocí
startovacích kabelů 3 285.
Pokud není příčinou poruchy vybitý
akumulátor, odblokujte páku voliče
následovně.
1. Zabrzděte parkovací brzdu.2. Uvolněte obložení páky voliče ze středové konzoly. Zasuňte prst dokožené manžety pod pákou voliče
a vytlačte obložení směrem
nahoru. Obložení otočte doleva.
3. Zasuňte malou tyčku (např. pero nebo šroubovák) do otvoru u páky
voliče. Zatlačte tyčkou kolmo dolů
a vysuňte páku voliče z polohy P.
Pokud tuto polohu zařadíte
znovu, páka voliče se znovu
zablokuje. Příčinu přerušení
napájení nechte odstranit
v servisu.
4. Upevněte obložení páky voliče zpět na středovou konzolu
a zarovnejte jej.
Manuální převodovka
Při řazení zpátečky sešlápněte
spojkový pedál, stiskněte uvolňovací
tlačítko na páce voliče a zařaďte
zpátečku.
Pokud se Vám zpátečku nepodaří
zařadit, zařaďte neutrál, uvolněte
pedál spojky a znovu jej sešlápněte; poté zkuste zpátečku zařadit znovu.
Nenechávejte zbytečně prokluzovat
spojku.
Při použití zcela sešlápněte pedál
spojky. Nepoužívejte pedál jako
opěrku nohy.
