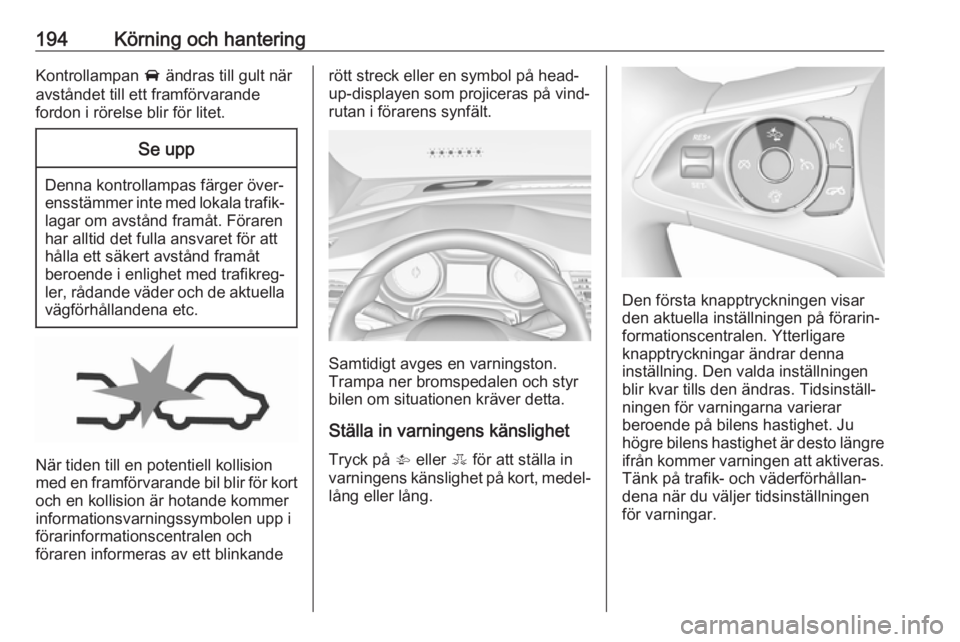

194Körning och hanteringKontrollampan A ändras till gult när
avståndet till ett framförvarande
fordon i rörelse blir för litet.Se upp
Denna kontrollampas färger över‐
ensstämmer inte med lokala trafik‐ lagar om avstånd framåt. Föraren
har alltid det fulla ansvaret för att
hålla ett säkert avstånd framåt
beroende i enlighet med trafikreg‐
ler, rådande väder och de aktuella
vägförhållandena etc.
När tiden till en potentiell kollision
med en framförvarande bil blir för kort och en kollision är hotande kommer
informationsvarningssymbolen upp i
förarinformationscentralen och
föraren informeras av ett blinkande
rött streck eller en symbol på head-
up-displayen som projiceras på vind‐
rutan i förarens synfält.
Samtidigt avges en varningston.
Trampa ner bromspedalen och styr
bilen om situationen kräver detta.
Ställa in varningens känslighet
Tryck på V eller E för att ställa in
varningens känslighet på kort, medel‐
lång eller lång.
Den första knapptryckningen visar
den aktuella inställningen på förarin‐
formationscentralen. Ytterligare
knapptryckningar ändrar denna
inställning. Den valda inställningen
blir kvar tills den ändras. Tidsinställ‐
ningen för varningarna varierar
beroende på bilens hastighet. Ju
högre bilens hastighet är desto längre ifrån kommer varningen att aktiveras.
Tänk på trafik- och väderförhållan‐
dena när du väljer tidsinställningen
för varningar.

196Körning och hantering
Välj menyn Info på mellan- och
högnivådisplayen via knapparna på
ratten och tryck på å för att välja
avståndsindikering framåt 3 110.
Minsta indikerade avstånd är
0,5 sekunder.
Om inget fordon finns framför eller om fordonet finns utanför räckvidden
visas två streck: -.- s.Om den adaptiva farthållaren är aktiv
visar denna sida inställningen av
varningskänsligheten istället för
inställningen av avstånd framåt.
3 185.
Systemets begränsningar
I följande fall är avståndsindikering‐ ssensorns prestanda begränsad:
● Vid körning på slingrande eller kuperade vägar.
● Vid nattkörning.
● Vädret begränsar sikten, t.ex. i dimma, regn eller snö.
● Sensorn är blockerad av snö, is, snömodd, lera, smuts eller
skador på vindrutan eller när den påverkas av främmande föremål,
t.ex. klistermärken.
Aktiv nödbromsning
Aktiv nödbromsning kan hjälpa till att
minska skadorna och personska‐
dorna vid kollisioner med fordon,
fotgängare eller föremål i färdrikt‐
ningen, när en kollision inte längre
kan undvikas genom manuell broms‐
ning eller styrning. Innan den aktiva nödbromsningen sker varnas föraren
av kollisionsvarningssystemet 3 193
eller det främre fotgängarskyddet
3 199.
Funktionen använder olika insignaler (t.ex. kamerasensorn, radarsensorn,
bromstrycket, bilens hastighet) för att beräkna sannolikheten för en frontal‐
kollision.

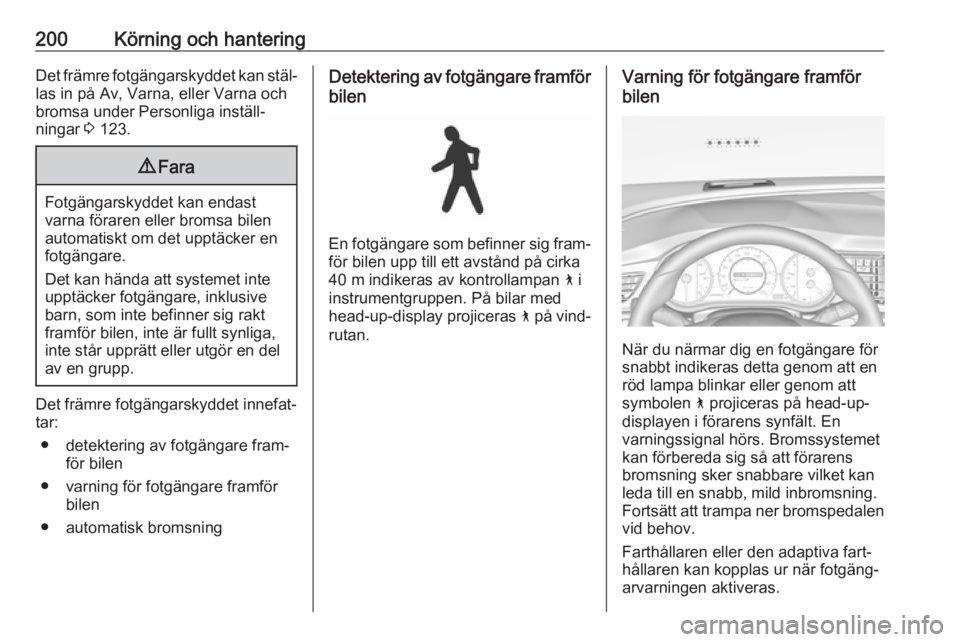

200Körning och hanteringDet främre fotgängarskyddet kan stäl‐
las in på Av, Varna, eller Varna och
bromsa under Personliga inställ‐
ningar 3 123.9 Fara
Fotgängarskyddet kan endast
varna föraren eller bromsa bilen automatiskt om det upptäcker en
fotgängare.
Det kan hända att systemet inte
upptäcker fotgängare, inklusive
barn, som inte befinner sig rakt
framför bilen, inte är fullt synliga,
inte står upprätt eller utgör en del
av en grupp.
Det främre fotgängarskyddet innefat‐ tar:
● detektering av fotgängare fram‐ för bilen
● varning för fotgängare framför bilen
● automatisk bromsning
Detektering av fotgängare framför
bilen
En fotgängare som befinner sig fram‐
för bilen upp till ett avstånd på cirka
40 m indikeras av kontrollampan 7 i
instrumentgruppen. På bilar med
head-up-display projiceras 7 på vind‐
rutan.
Varning för fotgängare framför
bilen
När du närmar dig en fotgängare för
snabbt indikeras detta genom att en
röd lampa blinkar eller genom att
symbolen 7 projiceras på head-up-
displayen i förarens synfält. En
varningssignal hörs. Bromssystemet
kan förbereda sig så att förarens
bromsning sker snabbare vilket kan
leda till en snabb, mild inbromsning.
Fortsätt att trampa ner bromspedalen vid behov.
Farthållaren eller den adaptiva fart‐
hållaren kan kopplas ur när fotgäng‐
arvarningen aktiveras.

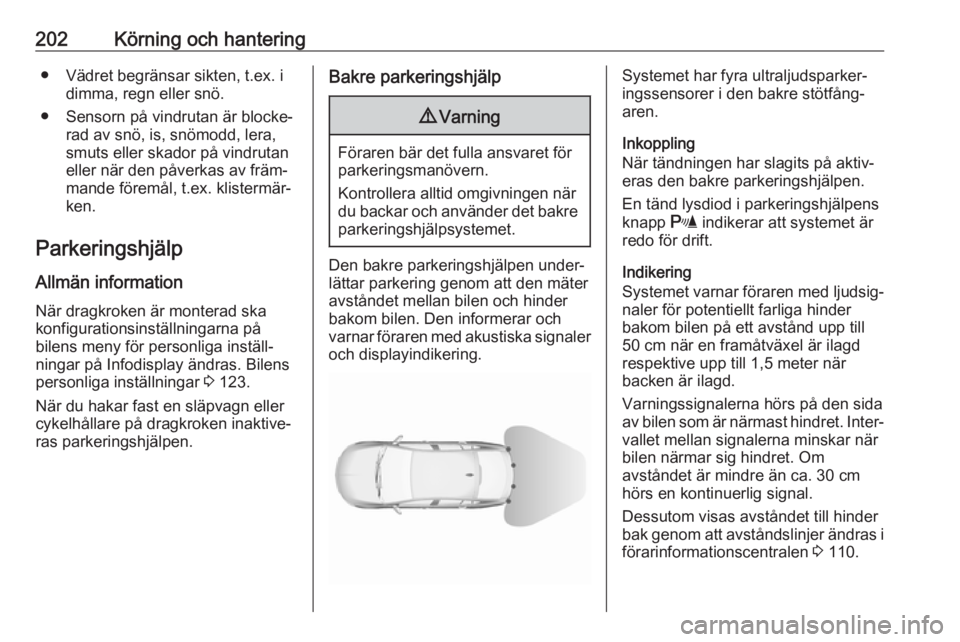

202Körning och hantering● Vädret begränsar sikten, t.ex. idimma, regn eller snö.
● Sensorn på vindrutan är blocke‐ rad av snö, is, snömodd, lera,smuts eller skador på vindrutan
eller när den påverkas av främ‐
mande föremål, t.ex. klistermär‐ ken.
Parkeringshjälp Allmän information
När dragkroken är monterad ska
konfigurationsinställningarna på
bilens meny för personliga inställ‐
ningar på Infodisplay ändras. Bilens
personliga inställningar 3 123.
När du hakar fast en släpvagn eller cykelhållare på dragkroken inaktive‐
ras parkeringshjälpen.Bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen när
du backar och använder det bakre parkeringshjälpsystemet.
Den bakre parkeringshjälpen under‐
lättar parkering genom att den mäter
avståndet mellan bilen och hinder
bakom bilen. Den informerar och
varnar föraren med akustiska signaler
och displayindikering.
Systemet har fyra ultraljudsparker‐
ingssensorer i den bakre stötfång‐
aren.
Inkoppling
När tändningen har slagits på aktiv‐
eras den bakre parkeringshjälpen.
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
bakom bilen på ett avstånd upp till
50 cm när en framåtväxel är ilagd
respektive upp till 1,5 meter när
backen är ilagd.
Varningssignalerna hörs på den sida
av bilen som är närmast hindret. Inter‐
vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Dessutom visas avståndet till hinder
bak genom att avståndslinjer ändras i
förarinformationscentralen 3 110.

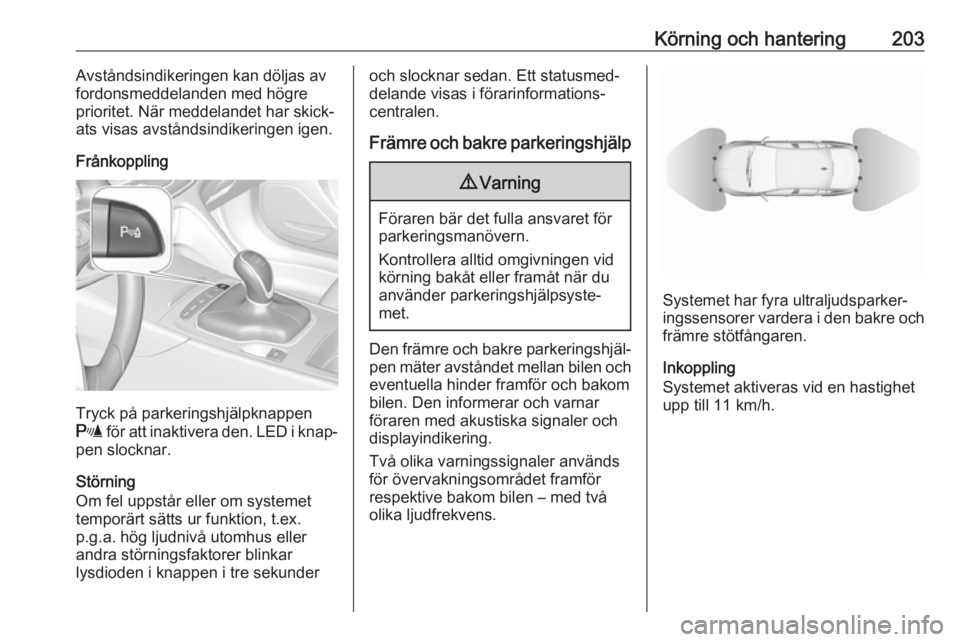

Körning och hantering203Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Frånkoppling
Tryck på parkeringshjälpknappen
r för att inaktivera den. LED i knap‐
pen slocknar.
Störning
Om fel uppstår eller om systemet
temporärt sätts ur funktion, t.ex.
p.g.a. hög ljudnivå utomhus eller
andra störningsfaktorer blinkar
lysdioden i knappen i tre sekunder
och slocknar sedan. Ett statusmed‐
delande visas i förarinformations‐
centralen.
Främre och bakre parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
parkeringsmanövern.
Kontrollera alltid omgivningen vid
körning bakåt eller framåt när du
använder parkeringshjälpsyste‐
met.
Den främre och bakre parkeringshjäl‐
pen mäter avståndet mellan bilen och eventuella hinder framför och bakom
bilen. Den informerar och varnar föraren med akustiska signaler och
displayindikering.
Två olika varningssignaler används
för övervakningsområdet framför
respektive bakom bilen – med två
olika ljudfrekvens.
Systemet har fyra ultraljudsparker‐
ingssensorer vardera i den bakre och
främre stötfångaren.
Inkoppling
Systemet aktiveras vid en hastighet
upp till 11 km/h.

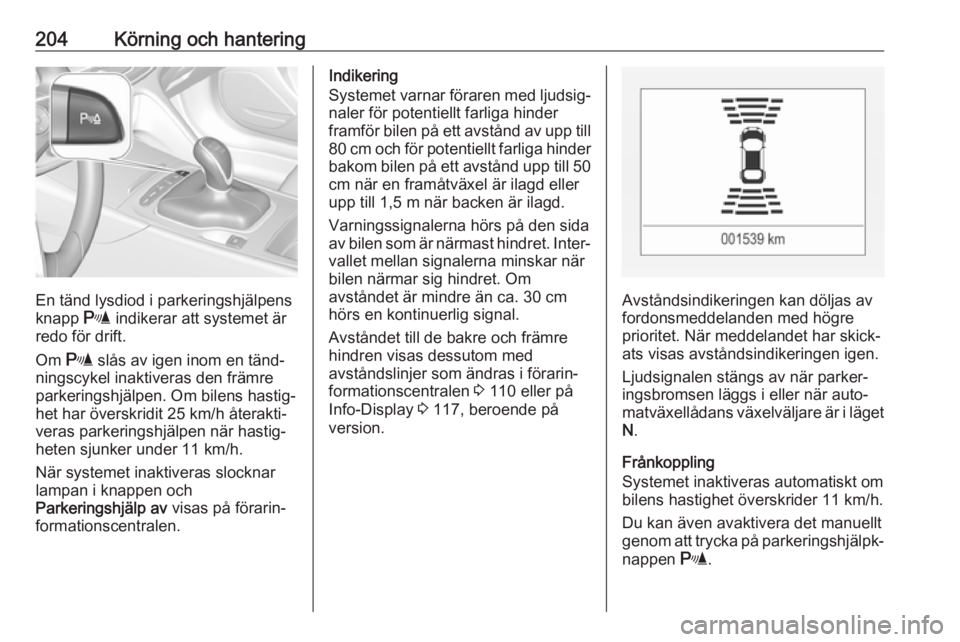

204Körning och hantering
En tänd lysdiod i parkeringshjälpens
knapp r indikerar att systemet är
redo för drift.
Om r slås av igen inom en tänd‐
ningscykel inaktiveras den främre
parkeringshjälpen. Om bilens hastig‐
het har överskridit 25 km/h återakti‐
veras parkeringshjälpen när hastig‐
heten sjunker under 11 km/h.
När systemet inaktiveras slocknar
lampan i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Indikering
Systemet varnar föraren med ljudsig‐ naler för potentiellt farliga hinder
framför bilen på ett avstånd av upp till
80 cm och för potentiellt farliga hinder bakom bilen på ett avstånd upp till 50
cm när en framåtväxel är ilagd eller
upp till 1,5 m när backen är ilagd.
Varningssignalerna hörs på den sidaav bilen som är närmast hindret. Inter‐ vallet mellan signalerna minskar när
bilen närmar sig hindret. Om
avståndet är mindre än ca. 30 cm
hörs en kontinuerlig signal.
Avståndet till de bakre och främre
hindren visas dessutom med
avståndslinjer som ändras i förarin‐
formationscentralen 3 110 eller på
Info-Display 3 117, beroende på
version.
Avståndsindikeringen kan döljas av
fordonsmeddelanden med högre
prioritet. När meddelandet har skick‐ ats visas avståndsindikeringen igen.
Ljudsignalen stängs av när parker‐
ingsbromsen läggs i eller när auto‐
matväxellådans växelväljare är i läget
N .
Frånkoppling
Systemet inaktiveras automatiskt om
bilens hastighet överskrider 11 km/h.
Du kan även avaktivera det manuellt
genom att trycka på parkeringshjälpk‐
nappen r.

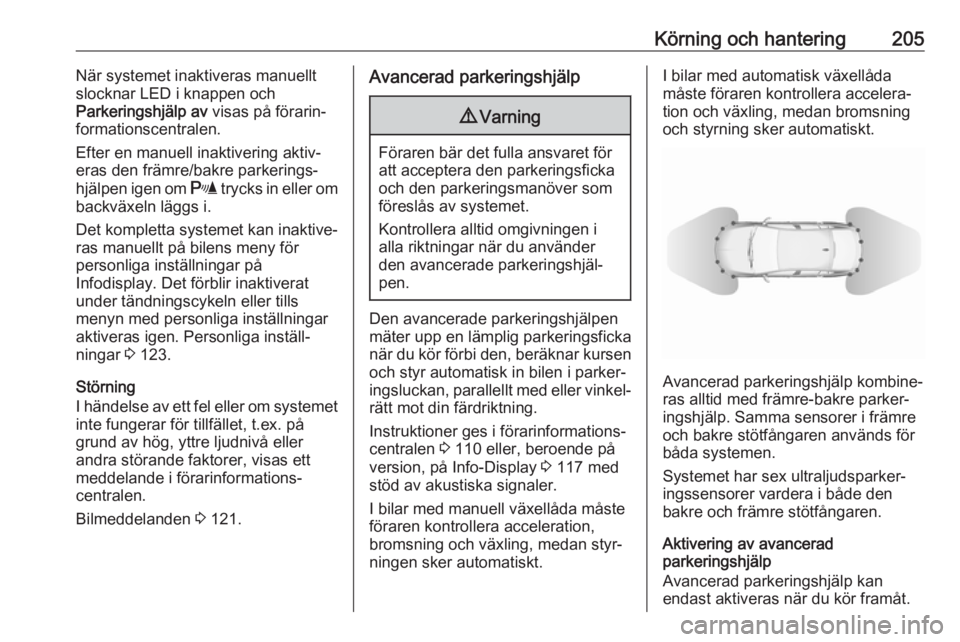

Körning och hantering205När systemet inaktiveras manuellt
slocknar LED i knappen och
Parkeringshjälp av visas på förarin‐
formationscentralen.
Efter en manuell inaktivering aktiv‐
eras den främre/bakre parkerings‐
hjälpen igen om r trycks in eller om
backväxeln läggs i.
Det kompletta systemet kan inaktive‐
ras manuellt på bilens meny för
personliga inställningar på
Infodisplay. Det förblir inaktiverat
under tändningscykeln eller tills
menyn med personliga inställningar
aktiveras igen. Personliga inställ‐
ningar 3 123.
Störning
I händelse av ett fel eller om systemet inte fungerar för tillfället, t.ex. på
grund av hög, yttre ljudnivå eller
andra störande faktorer, visas ett
meddelande i förarinformations‐
centralen.
Bilmeddelanden 3 121.Avancerad parkeringshjälp9 Varning
Föraren bär det fulla ansvaret för
att acceptera den parkeringsficka
och den parkeringsmanöver som
föreslås av systemet.
Kontrollera alltid omgivningen i
alla riktningar när du använder
den avancerade parkeringshjäl‐
pen.
Den avancerade parkeringshjälpen mäter upp en lämplig parkeringsficka
när du kör förbi den, beräknar kursen och styr automatisk in bilen i parker‐
ingsluckan, parallellt med eller vinkel‐
rätt mot din färdriktning.
Instruktioner ges i förarinformations‐
centralen 3 110 eller, beroende på
version, på Info-Display 3 117 med
stöd av akustiska signaler.
I bilar med manuell växellåda måste
föraren kontrollera acceleration,
bromsning och växling, medan styr‐
ningen sker automatiskt.
I bilar med automatisk växellåda
måste föraren kontrollera accelera‐
tion och växling, medan bromsning
och styrning sker automatiskt.
Avancerad parkeringshjälp kombine‐
ras alltid med främre-bakre parker‐
ingshjälp. Samma sensorer i främre
och bakre stötfångaren används för
båda systemen.
Systemet har sex ultraljudsparker‐
ingssensorer vardera i både den
bakre och främre stötfångaren.
Aktivering av avancerad
parkeringshjälp
Avancerad parkeringshjälp kan
endast aktiveras när du kör framåt.

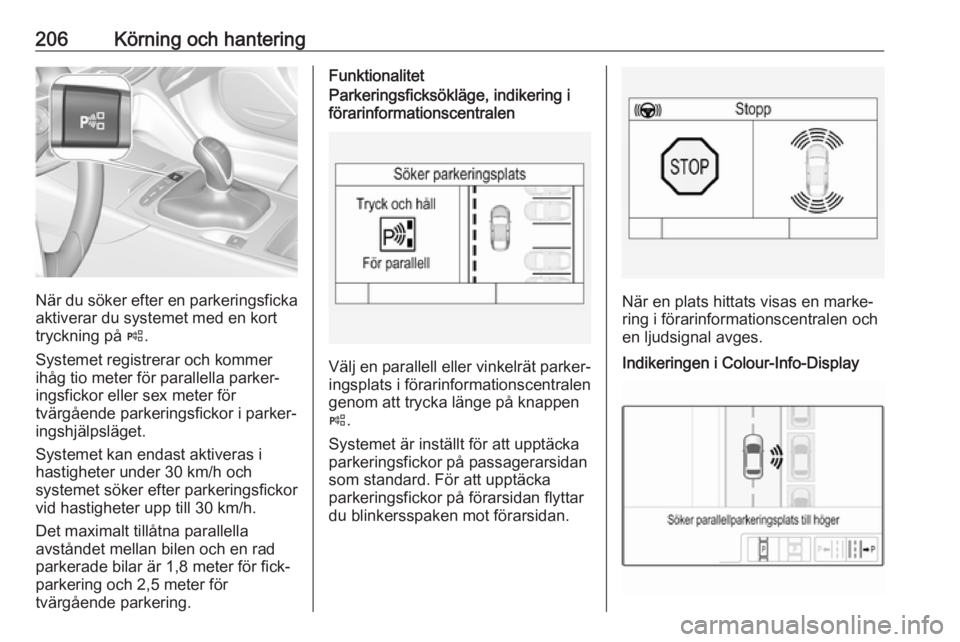

206Körning och hantering
När du söker efter en parkeringsfickaaktiverar du systemet med en kort
tryckning på (.
Systemet registrerar och kommer
ihåg tio meter för parallella parker‐
ingsfickor eller sex meter för
tvärgående parkeringsfickor i parker‐
ingshjälpsläget.
Systemet kan endast aktiveras i
hastigheter under 30 km/h och
systemet söker efter parkeringsfickor
vid hastigheter upp till 30 km/h.
Det maximalt tillåtna parallella
avståndet mellan bilen och en rad
parkerade bilar är 1,8 meter för fick‐
parkering och 2,5 meter för
tvärgående parkering.
FunktionalitetParkeringsficksökläge, indikering i
förarinformationscentralen
Välj en parallell eller vinkelrät parker‐
ingsplats i förarinformationscentralen
genom att trycka länge på knappen
( .
Systemet är inställt för att upptäcka
parkeringsfickor på passagerarsidan
som standard. För att upptäcka
parkeringsfickor på förarsidan flyttar
du blinkersspaken mot förarsidan.
När en plats hittats visas en marke‐
ring i förarinformationscentralen och en ljudsignal avges.
Indikeringen i Colour-Info-Display
