2017.75 OPEL INSIGNIA BREAK display

Belysning141Kupébelysning
Belysningsreglering
instrumentpanel
Följande lampors ljusstyrka kan just‐
eras i läget AUTO när ljussensorn
upptäcker nattförhållanden eller i
läget 8 respektive 9.
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Tryck ner och vrid A tills önskad ljus‐
styrka erhålls.
Kupébelysning
Den främre och bakre innerbelys‐
ningen tänds och släcks automatiskt
med fördröjning vid in- och urstigning.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.
Främre innerbelysningtryck på
-:innerbelysningen
tänds eller släcks
manuellttryck på
%:innerbelysningen
tänds inte automatiskt
när en dörr öppnas.
Inaktivering indikeras
av en lampa på strömb‐ rytaren.
Bakre innerbelysning
Tänds tillsammans med den främre
innerbelysningen.

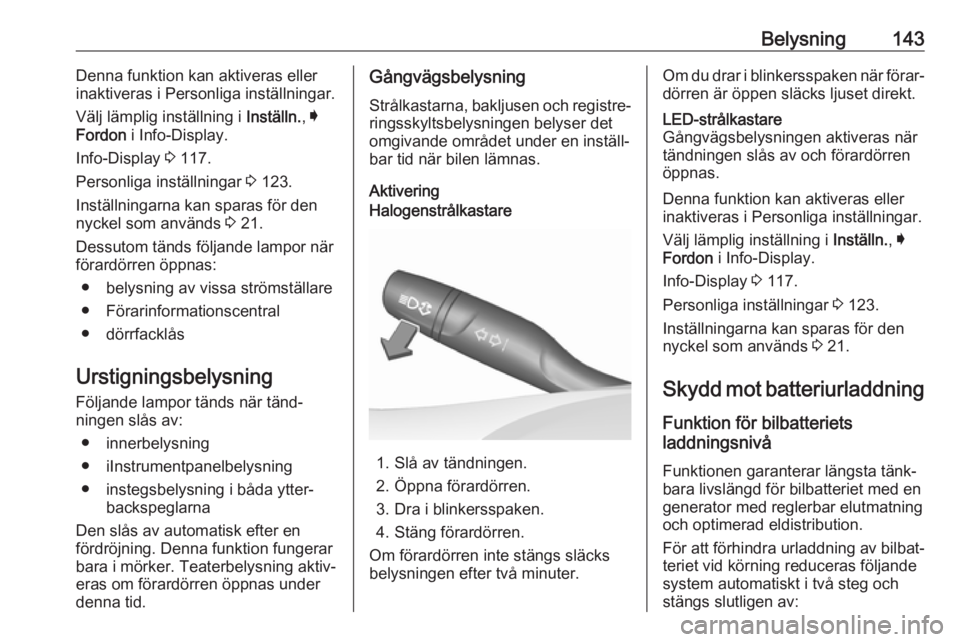

Belysning143Denna funktion kan aktiveras eller
inaktiveras i Personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Info-Display.
Info-Display 3 117.
Personliga inställningar 3 123.
Inställningarna kan sparas för den
nyckel som används 3 21.
Dessutom tänds följande lampor när
förardörren öppnas:
● belysning av vissa strömställare
● Förarinformationscentral
● dörrfacklås
Urstigningsbelysning Följande lampor tänds när tänd‐
ningen slås av:
● innerbelysning
● iInstrumentpanelbelysning
● instegsbelysning i båda ytter‐ backspeglarna
Den slås av automatisk efter en
fördröjning. Denna funktion fungerar
bara i mörker. Teaterbelysning aktiv‐
eras om förardörren öppnas under
denna tid.Gångvägsbelysning
Strålkastarna, bakljusen och registre‐ ringsskyltsbelysningen belyser det
omgivande området under en inställ‐ bar tid när bilen lämnas.
AktiveringHalogenstrålkastare
1. Slå av tändningen.
2. Öppna förardörren.
3. Dra i blinkersspaken.
4. Stäng förardörren.
Om förardörren inte stängs släcks
belysningen efter två minuter.
Om du drar i blinkersspaken när förar‐ dörren är öppen släcks ljuset direkt.LED-strålkastare
Gångvägsbelysningen aktiveras när
tändningen slås av och förardörren
öppnas.
Denna funktion kan aktiveras eller
inaktiveras i Personliga inställningar.
Välj lämplig inställning i Inställn., I
Fordon i Info-Display.
Info-Display 3 117.
Personliga inställningar 3 123.
Inställningarna kan sparas för den
nyckel som används 3 21.
Skydd mot batteriurladdning Funktion för bilbatteriets
laddningsnivå
Funktionen garanterar längsta tänk‐
bara livslängd för bilbatteriet med en
generator med reglerbar elutmatning
och optimerad eldistribution.
För att förhindra urladdning av bilbat‐
teriet vid körning reduceras följande
system automatiskt i två steg och
stängs slutligen av:

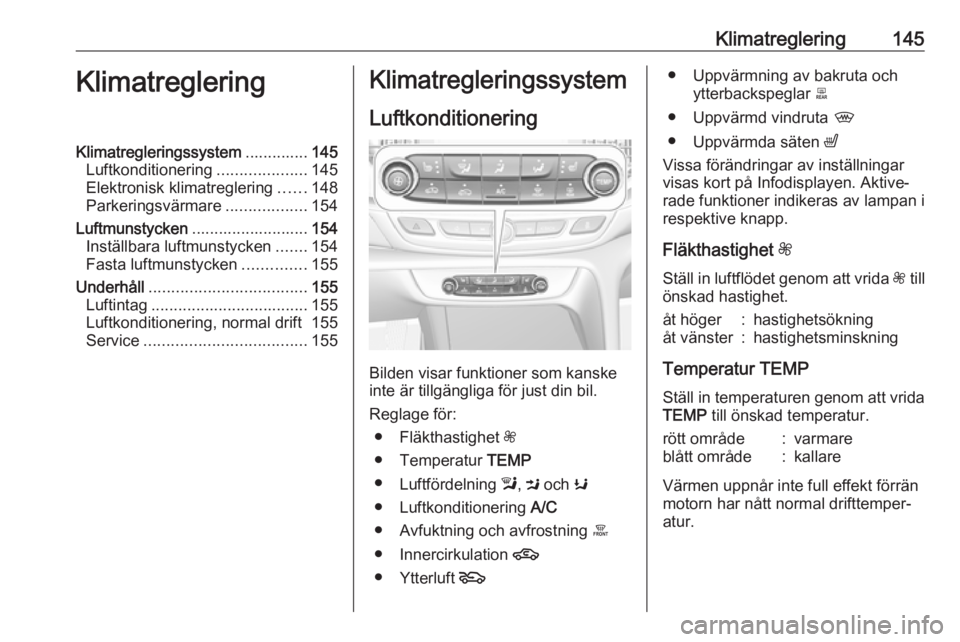

Klimatreglering145KlimatregleringKlimatregleringssystem..............145
Luftkonditionering ....................145
Elektronisk klimatreglering ......148
Parkeringsvärmare ..................154
Luftmunstycken .......................... 154
Inställbara luftmunstycken .......154
Fasta luftmunstycken ..............155
Underhåll ................................... 155
Luftintag ................................... 155
Luftkonditionering, normal drift 155
Service .................................... 155Klimatregleringssystem
Luftkonditionering
Bilden visar funktioner som kanske
inte är tillgängliga för just din bil.
Reglage för: ● Fläkthastighet Z
● Temperatur TEMP
● Luftfördelning l, M och K
● Luftkonditionering A/C
● Avfuktning och avfrostning á
● Innercirkulation 4
● Ytterluft 5
● Uppvärmning av bakruta och
ytterbackspeglar b
● Uppvärmd vindruta ,
● Uppvärmda säten ß
Vissa förändringar av inställningar
visas kort på Infodisplayen. Aktive‐
rade funktioner indikeras av lampan i
respektive knapp.
Fläkthastighet Z
Ställ in luftflödet genom att vrida Z till
önskad hastighet.åt höger:hastighetsökningåt vänster:hastighetsminskning
Temperatur TEMP
Ställ in temperaturen genom att vrida TEMP till önskad temperatur.
rött område:varmareblått område:kallare
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.

Klimatreglering149●CLIMATE öppnar klimatinställ‐
ningsmenyn på Infodisplayen
● Ökning av fläkthastighet ( och
minskning )
● Klimatreglering ON/OFF eller â
● Automatikdrift AUTO
● Manuell innercirkulation 4
● Avfuktning och avfrostning à
● Uppvärmning av bakruta och ytterbackspeglar b
● Uppvärmd vindruta ,
● Uppvärmda säten ß
● Ventilerade säten A
Aktiverade funktioner indikeras
genom lampan på respektive reglage.
Den elektroniska klimatiseringsauto‐
matiken fungerar endast när motorn
är igång.Klimatinställningsmeny
CLIMATE
Inställningar för
● Luftfördelning l, M , K
● Fläkthastighet Z
● Temperatur för förar- och passagerarsidan 23°/25°
● Temperatursynkronisering i dubbla zoner SYNC
● Luftkonditionering ON/OFF
kan utlösas manuellt i klimatinställ‐
ningsmenyn. Tryck på CLIMATE för
att öppna menyn och använd touch‐
knapparna.
Du kan också öppna klimatinställ‐ ningsmenyn genom att peka på knap‐ pen ã på infodisplayen 3 117.
Ändringar av inställningar via
reglagen indikeras av meddelanden
på infodisplayen.
Automatikdrift AUTO
Grundinställningar för automatisk
styrning med maximal komfort:
● Tryck på AUTO, luftfördelning
och fläkthastighet regleras auto‐
matiskt.
● Öppna alla luftmunstycken för att
möjliggöra optimerad luftfördel‐
ning i automatiskt läge.

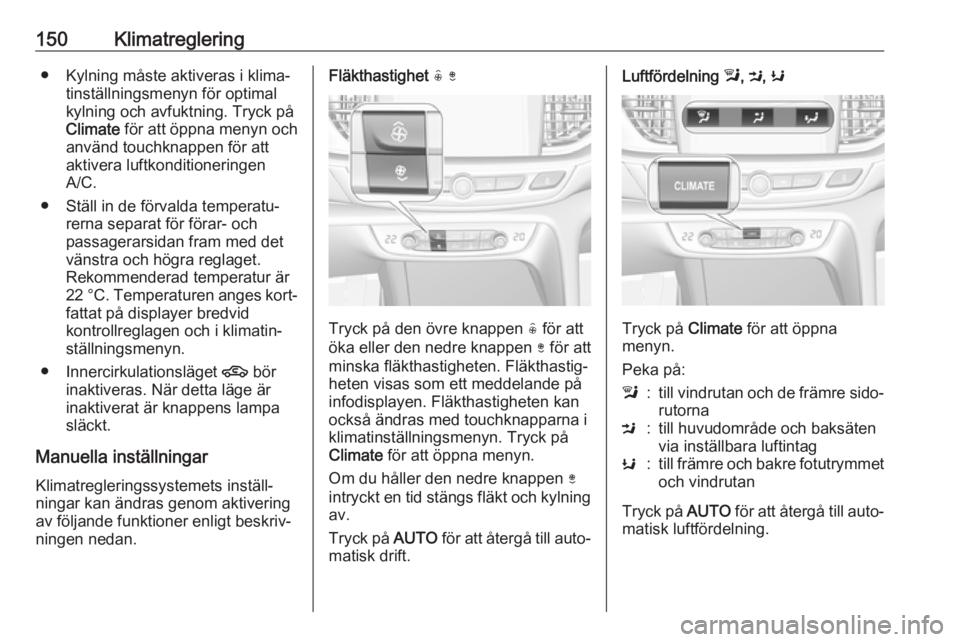

150Klimatreglering● Kylning måste aktiveras i klima‐tinställningsmenyn för optimal
kylning och avfuktning. Tryck på
Climate för att öppna menyn och
använd touchknappen för att
aktivera luftkonditioneringen
A/C.
● Ställ in de förvalda temperatu‐ rerna separat för förar- och
passagerarsidan fram med det
vänstra och högra reglaget.
Rekommenderad temperatur är
22 °C. Temperaturen anges kort‐ fattat på displayer bredvid
kontrollreglagen och i klimatin‐
ställningsmenyn.
● Innercirkulationsläget 4 bör
inaktiveras. När detta läge är
inaktiverat är knappens lampa
släckt.
Manuella inställningar Klimatregleringssystemets inställ‐
ningar kan ändras genom aktivering
av följande funktioner enligt beskriv‐
ningen nedan.Fläkthastighet (
)
Tryck på den övre knappen ( för att
öka eller den nedre knappen ) för att
minska fläkthastigheten. Fläkthastig‐
heten visas som ett meddelande på
infodisplayen. Fläkthastigheten kan
också ändras med touchknapparna i
klimatinställningsmenyn. Tryck på
Climate för att öppna menyn.
Om du håller den nedre knappen )
intryckt en tid stängs fläkt och kylning av.
Tryck på AUTO för att återgå till auto‐
matisk drift.
Luftfördelning l, M , K
Tryck på Climate för att öppna
menyn.
Peka på:
l:till vindrutan och de främre sido‐
rutornaM:till huvudområde och baksäten
via inställbara luftintagK:till främre och bakre fotutrymmet och vindrutan
Tryck på AUTO för att återgå till auto‐
matisk luftfördelning.

Klimatreglering151Val av temperatur
Ställ in de förvalda temperaturerna
separat för förar- och passagerar‐
sidan fram till önskat värde med det
vänstra och högra reglaget. Knappen
på passagerarsidan ändrar tempera‐
turen på passagerarsidan. Knappen
på förarsidan ändrar temperaturen på
förarsidan eller båda sidorna
beroende på aktivering av synkroni‐
seringen SYNC. Rekommenderad
temperatur är 22 °C. Temperaturen
visas på displayerna bredvid
reglagen och som ett meddelande på infodisplayen.
Om minimitemperaturen Lo har ställts
in arbetar klimatregleringen med maximal kylning när kylning A/C slås
på.
Om maxtemperaturen Hi ställs in
arbetar klimatkontrollsystemet med maximal värme.
Observera!
Om A/C slås på kan en sänkning av
den inställda kupétemperaturen få
motorn att starta om från ett auto‐
matiskt stopp eller förhindra ett auto‐
matiskt stopp.
Stopp/start-system 3 161.
Temperatursynkronisering i dubbla zoner SYNC
Tryck på Climate för att öppna
menyn. Peka på SYNC för att länka
passagerarsidans temperatur till
förarsidan.
Om någon vrider på passagerarsidan reglage inaktiveras synkroniseringen.Luftkonditionering A/C
Tryck på Climate för att öppna menyn
och använd touchknappen för att
aktivera luftkonditioneringen A/C ON
eller A/C OFF.
Kylningen fungerar endast när motorn är igång och klimatreglering‐
ens fläkt är på.
Luftkonditioneringen kyler och
avfuktar (torkar) luften från och med
en viss yttertemperatur. Därför kan kondens bildas och droppa från
bilens underrede.
Om ingen kylning eller torkning
önskas ska du slå av kylningen för att
spara bränsle.

Klimatreglering153Inaktivering eller aktivering av
elektronisk klimatreglering ON/OFF
Kylning, fläkt och automatläge kan
stängas av genom att trycka på
ON/OFF . När systemet är inaktiverat
är lampan på knappen ON/OFF
släckt.
Aktivera genom att trycka på
ON/OFF igen eller AUTO. Knappens
lampa lyser för att indikera aktivering.
Version med uppvärmd
vindruta ,
Om bilen är utrustad med uppvärmd
vindruta är knappen ON/OFF ersatt
med knappen ,.
Klimatregleringssystemet stängs då
av med hjälp av knappen â. Aktivera
det genom att trycka på (.
Grundinställningar
Följande inställningar kan ändras i
menyn för personliga inställningar på
infodisplayen:
● reglering av fläkthastighet vid automatikdrift.
● inställningar för automatisk uppvärmning av bakrutan.
● inställningar för automatisk avfuktning av vindrutan
● inställningar för automatisk säte‐ suppvärmning.
Personliga inställningar 3 123.
Uppvärmning av bakruta och
ytterbackspeglar b
3 39
Uppvärmd vindruta ,
3 40.
Uppvärmda säten ß
3 50.
Ventilerade säten A
3 51

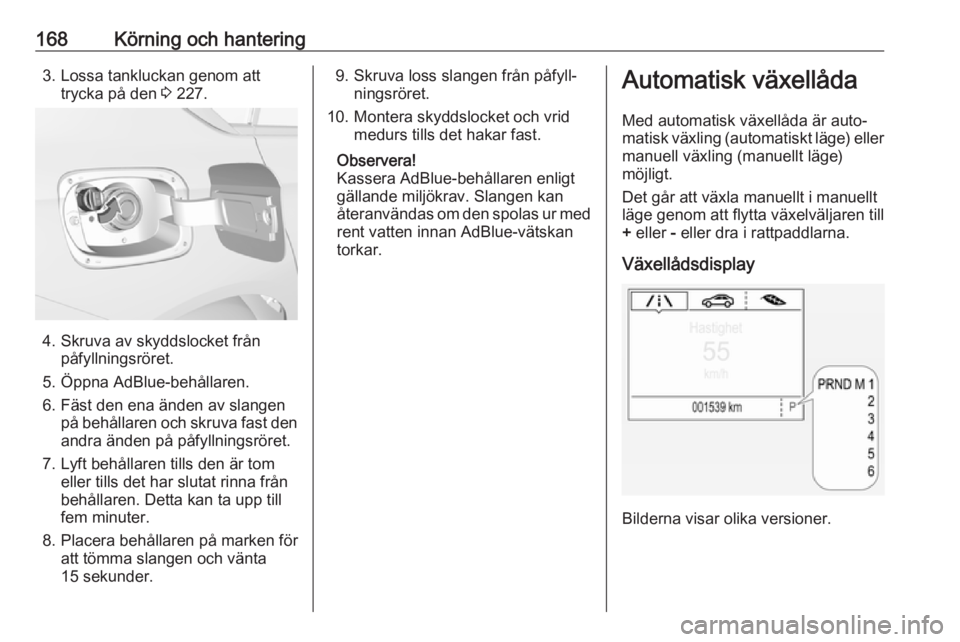

168Körning och hantering3. Lossa tankluckan genom atttrycka på den 3 227.
4. Skruva av skyddslocket från
påfyllningsröret.
5. Öppna AdBlue-behållaren.
6. Fäst den ena änden av slangen på behållaren och skruva fast den
andra änden på påfyllningsröret.
7. Lyft behållaren tills den är tom eller tills det har slutat rinna från
behållaren. Detta kan ta upp till
fem minuter.
8. Placera behållaren på marken för att tömma slangen och vänta
15 sekunder.
9. Skruva loss slangen från påfyll‐ ningsröret.
10. Montera skyddslocket och vrid medurs tills det hakar fast.
Observera!
Kassera AdBlue-behållaren enligt
gällande miljökrav. Slangen kan
återanvändas om den spolas ur med
rent vatten innan AdBlue-vätskan
torkar.Automatisk växellåda
Med automatisk växellåda är auto‐
matisk växling (automatiskt läge) eller manuell växling (manuellt läge)
möjligt.
Det går att växla manuellt i manuellt
läge genom att flytta växelväljaren till
+ eller - eller dra i rattpaddlarna.
Växellådsdisplay
Bilderna visar olika versioner.
