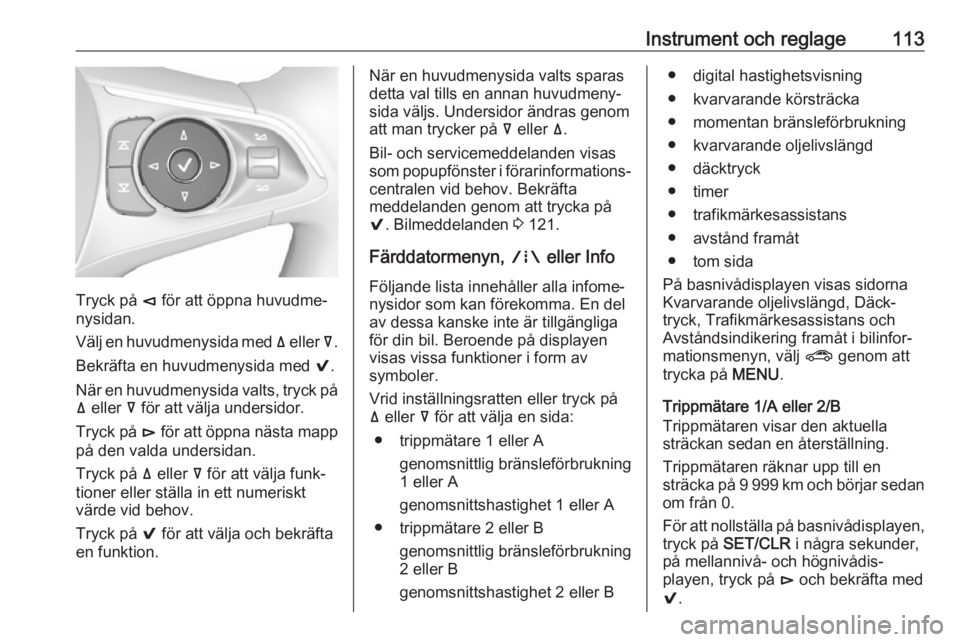

Instrument och reglage113
Tryck på è för att öppna huvudme‐
nysidan.
Välj en huvudmenysida med ä eller å.
Bekräfta en huvudmenysida med 9.
När en huvudmenysida valts, tryck på ä eller å för att välja undersidor.
Tryck på é för att öppna nästa mapp
på den valda undersidan.
Tryck på ä eller å för att välja funk‐
tioner eller ställa in ett numeriskt
värde vid behov.
Tryck på 9 för att välja och bekräfta
en funktion.
När en huvudmenysida valts sparas
detta val tills en annan huvudmeny‐ sida väljs. Undersidor ändras genom
att man trycker på å eller ä.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
9 . Bilmeddelanden 3 121.
Färddatormenyn, ; eller Info
Följande lista innehåller alla infome‐ nysidor som kan förekomma. En del
av dessa kanske inte är tillgängliga
för din bil. Beroende på displayen
visas vissa funktioner i form av
symboler.
Vrid inställningsratten eller tryck på
ä eller å för att välja en sida:
● trippmätare 1 eller A genomsnittlig bränsleförbrukning
1 eller A
genomsnittshastighet 1 eller A
● trippmätare 2 eller B genomsnittlig bränsleförbrukning
2 eller B
genomsnittshastighet 2 eller B● digital hastighetsvisning
● kvarvarande körsträcka
● momentan bränsleförbrukning
● kvarvarande oljelivslängd
● däcktryck
● timer
● trafikmärkesassistans
● avstånd framåt
● tom sida
På basnivådisplayen visas sidorna
Kvarvarande oljelivslängd, Däck‐
tryck, Trafikmärkesassistans och
Avståndsindikering framåt i bilinfor‐
mationsmenyn, välj ? genom att
trycka på MENU.
Trippmätare 1/A eller 2/B
Trippmätaren visar den aktuella
sträckan sedan en återställning.
Trippmätaren räknar upp till en
sträcka på 9 999 km och börjar sedan om från 0.
För att nollställa på basnivådisplayen,
tryck på SET/CLR i några sekunder,
på mellannivå- och högnivådis‐
playen, tryck på é och bekräfta med
9 .

114Instrument och reglageInformationen på trippmätarsidan 1och 2 kan nollställas separat för tripp‐ mätaren, genomsnittsförbrukningen
och genomsnittshastigheten när
resp. display är aktiv.
Genomsnittlig bränsleförbrukning 1/A
eller 2/B
Visning av den genomsnittliga
förbrukningen. Mätningen kan när
som helst nollställas och startar med ett standardvärde.
För att nollställa på basnivådisplayen, tryck på SET/CLR i några sekunder,
på mellannivå- och högnivådis‐
playen, tryck på é och bekräfta med
9 .
Genomsnittshastighet 1/A eller 2/B
Visning av den genomsnittliga hastig‐
heten. Mätningen kan startas om när
som helst.
För att nollställa på basnivådisplayen,
tryck på SET/CLR i några sekunder,
på mellannivå- och högnivådis‐
playen, tryck på é och bekräfta med
9 .Digital hastighetsvisning
Digital visning av momentan hastig‐
het.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från det aktuella nivån i tanken
och den momentana förbrukningen. Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas ett meddelande på displayen och
kontrollampan Y i bränslemätaren
lyser.
När bilen måste tankas omedelbart,
visas ett meddelande som kvarstår
på displayen. Dessutom blinkar
kontrollampan Y i bränslemätaren
3 108.
Momentan bränsleförbrukning
Visning av momentan förbrukning.
Kvarvarande oljelivslängd
Visar en uppskattning av oljans
användbara livslängd. Siffran i %
betyder aktuell kvarvarande oljelivs‐
längd 3 102.Däcktryck
Kontrollerar alla hjulens däcktryck
under körning 3 260.
Timer
För att starta och stoppa trycker du på
9 . För att nollställa trycker du på é
och bekräftar nollställningen.
Trafikmärkesassistans
Visar upptäckta trafikskyltar för det
aktuella vägavsnittet 3 218.
Avstånd framåt
Visar avståndet i sekunder till ett
framförvarande fordon som rör sig 3 195. Om den adaptiva farthållaren
är aktiv visar denna sida inställningen för avstånd framåt istället.
Tom sida
En tom sida kan väljas när ingen DIC-
information efterfrågas.
Miljöinformationsmenyn, @
● Största förbrukare
● Ekonomitrend
● Eco-index

Instrument och reglage115På mellan- och högnivådisplayenvisas sidorna Största förbrukare,
Ekonomitrend och Eco-index i färdda‐
tormenyn, välj Info.
Storförbrukare
Lista över de största komfortelförbru‐
karna som är påslagna, i fallande
ordning. Bränslebesparingsmöjlighe‐
ten visas.
Under sporadiska körförhållanden
aktiverar motorn den uppvärmda
bakrutan automatiskt för att öka
motorbelastningen. I detta fall indike‐
ras den uppvärmda bakrutan som en
av de största förbrukarna utan akti‐
vering från föraren.Förbrukning
Visar den genomsnittliga förbruk‐
ningsutvecklingen under en sträcka
på 50 km. De ifyllda strecken visar
förbrukningen i steg om 5 km och
visar terrängens eller körbeteendets
inverkan på bränsleförbrukningen.
Ekonomiindex
Den aktuella bränsleförbrukningen
visas på en ekonomiskala. Vid ekono‐
misk körning bör du sträva efter att
hålla de ifyllda strecken inom ECO-
området. Ju fler segment som är
fyllda, desto högre är bränsleförbruk‐
ningen.
Det genomsnittliga förbrukningsvär‐
det visas samtidigt.
Audio-meny Audiomenyn gör det möjligt att
bläddra genom musik och välja från
favoriter eller ändra ljudkälla.
Se handboken för infotainment‐
systemet.
Telefon-meny
Telefonmenyn gör det möjligt att
hantera och genomföra telefonsamtal
och bläddra genom kontakter eller
hantera telefonen med handsfree.
Se handboken för infotainment‐
systemet.
Navigation-meny Navigationsmenyn möjliggör vägled‐ning.
Se handboken för infotainment‐
systemet.

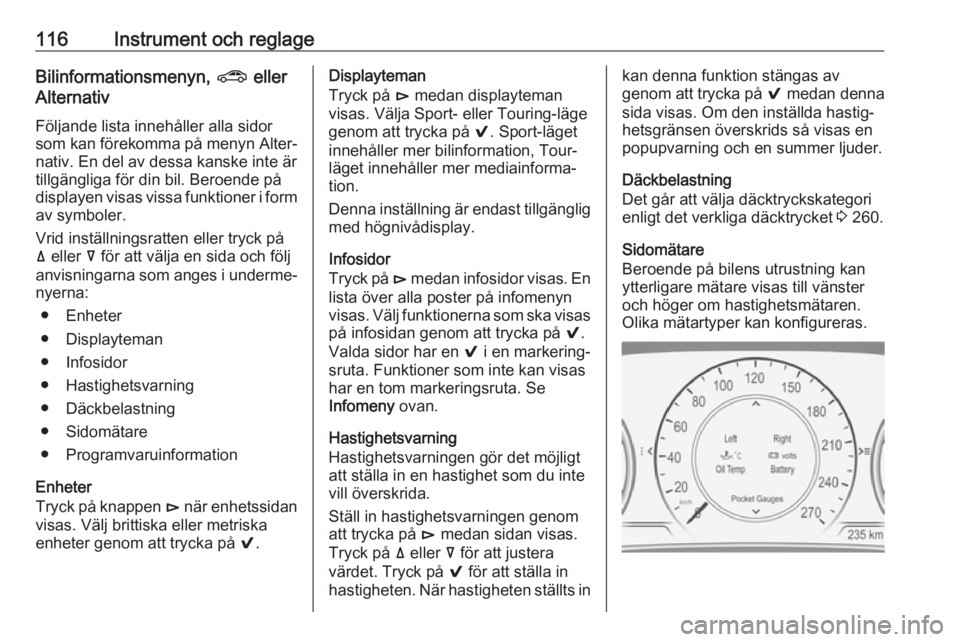

116Instrument och reglageBilinformationsmenyn, ? eller
Alternativ
Följande lista innehåller alla sidor
som kan förekomma på menyn Alter‐
nativ. En del av dessa kanske inte är
tillgängliga för din bil. Beroende på
displayen visas vissa funktioner i form av symboler.
Vrid inställningsratten eller tryck på ä eller å för att välja en sida och följ
anvisningarna som anges i underme‐ nyerna:
● Enheter
● Displayteman
● Infosidor
● Hastighetsvarning
● Däckbelastning
● Sidomätare
● Programvaruinformation
Enheter
Tryck på knappen é när enhetssidan
visas. Välj brittiska eller metriska
enheter genom att trycka på 9.Displayteman
Tryck på é medan displayteman
visas. Välja Sport- eller Touring-läge
genom att trycka på 9. Sport-läget
innehåller mer bilinformation, Tour-
läget innehåller mer mediainforma‐
tion.
Denna inställning är endast tillgänglig med högnivådisplay.
Infosidor
Tryck på é medan infosidor visas. En
lista över alla poster på infomenyn
visas. Välj funktionerna som ska visas
på infosidan genom att trycka på 9.
Valda sidor har en 9 i en markering‐
sruta. Funktioner som inte kan visas
har en tom markeringsruta. Se
Infomeny ovan.
Hastighetsvarning
Hastighetsvarningen gör det möjligt
att ställa in en hastighet som du inte
vill överskrida.
Ställ in hastighetsvarningen genom
att trycka på é medan sidan visas.
Tryck på ä eller å för att justera
värdet. Tryck på 9 för att ställa in
hastigheten. När hastigheten ställts inkan denna funktion stängas av
genom att trycka på 9 medan denna
sida visas. Om den inställda hastig‐ hetsgränsen överskrids så visas en
popupvarning och en summer ljuder.
Däckbelastning
Det går att välja däcktryckskategori
enligt det verkliga däcktrycket 3 260.
Sidomätare
Beroende på bilens utrustning kan
ytterligare mätare visas till vänster
och höger om hastighetsmätaren.
Olika mätartyper kan konfigureras.

Instrument och reglage117Tryck på é medan sidomätare visas.
Välj vänster eller höger sida genom
att trycka på é eller è. Välj mätartyp
för varje sida genom att trycka på å.
Bekräfta med 9.
Följande mätare kan väljas:
● Batterispänning
Visar bilbatterispänningen (V).
När motorn är igång kan spän‐
ningen variera mellan 12 och
15,5 V. Spänningen kan tillfälligt
understiga 12 V vid hög elektrisk belastning.
● Oljetemperatur
Visar oljetemperaturen i grader
Celsius.
● Oljetryck
Visar oljetrycket i kPa.
● Motorboost
Visar turboladdarens motorboost
i kPa.
Sidomätare kan endast visas på
högnivådisplay.
Programvaruinformation
Visar information om programvara
med öppen källkod.
Infodisplay Info-Display sitter i instrument‐
panelen, bredvid instrumentgruppen.
Beroende på bilens utrustning kan
den ha en
● 7" Colour-Info-Display med
pekskärmsfunktion
eller
● 8" Colour-Info-Display med
pekskärmsfunktion
Info-displayerna kan visa: ● tid 3 89
● utomhustemperatur 3 89
● datum 3 89● infotainmentsystem, se beskriv‐
ningen i infotainmentsystemets
instruktionsbok
● inställningar för klimatreglering 3 148
● backkamera 3 215
● panoramavysystem 3 212
● instruktioner från parkeringshjäl‐ pen 3 202
● korsande trafik bakom bilen 3 217
● Visualiseringsmeny för Flex Ride
3 179
● navigation, se beskrivningen i infotainmentsystemets instruk‐tionsbok
● systemmeddelanden
● personliga bilinställningar 3 123

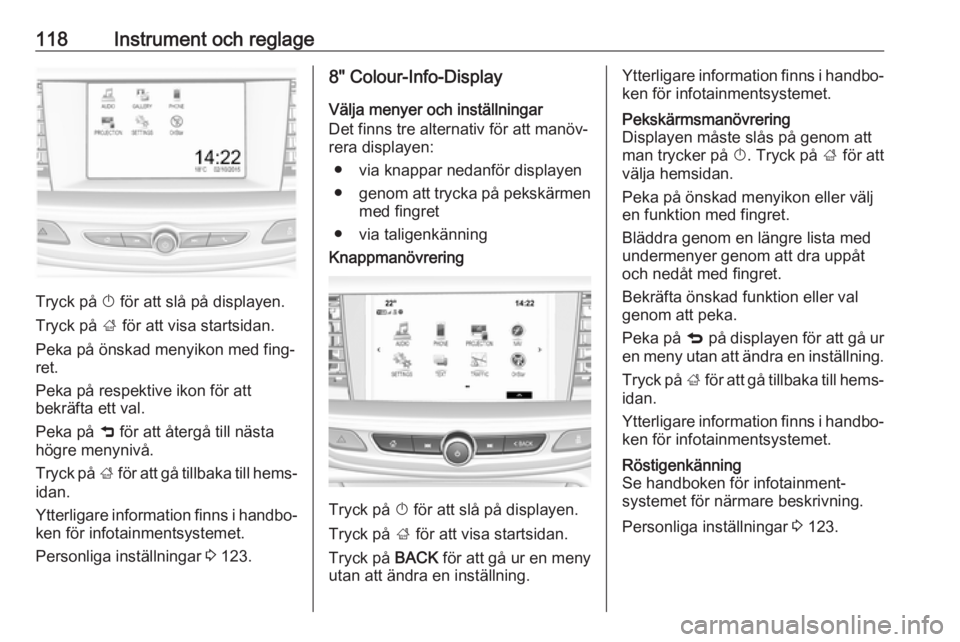

7" Colour-Info-Display Välja menyer och inställningar
Menyer och inställningar nås via
displayen.

118Instrument och reglage
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Peka på önskad menyikon med fing‐
ret.
Peka på respektive ikon för att
bekräfta ett val.
Peka på 9 för att återgå till nästa
högre menynivå.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.
Personliga inställningar 3 123.
8" Colour-Info-Display
Välja menyer och inställningar
Det finns tre alternativ för att manöv‐
rera displayen:
● via knappar nedanför displayen
● genom att trycka på pekskärmen
med fingret
● via taligenkänningKnappmanövrering
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Tryck på BACK för att gå ur en meny
utan att ändra en inställning.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.Pekskärmsmanövrering
Displayen måste slås på genom att
man trycker på X. Tryck på ; för att
välja hemsidan.
Peka på önskad menyikon eller välj
en funktion med fingret.
Bläddra genom en längre lista med
undermenyer genom att dra uppåt
och nedåt med fingret.
Bekräfta önskad funktion eller val
genom att peka.
Peka på q på displayen för att gå ur
en meny utan att ändra en inställning.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.Röstigenkänning
Se handboken för infotainment‐
systemet för närmare beskrivning.
Personliga inställningar 3 123.

Instrument och reglage119ServicelägeVissa funktioner i förarinformations‐
centralen och Info-Display kan
begränsas för vissa förare.
Mer information finns i handboken för infotainmentsystemet.
Head-up-display Head-up-displayen visar förarin‐
formation om instrumentgruppen på
vindrutan.
Informationen visas som en bild som
projiceras från en lins i instrument‐
panelen på vindrutan framför föraren. Bilden är fokuserad mot bilens fram‐
ände.
Beroende på bilens utrustning kan
head-up-displayen indikera:
● allmän körinformation
● varningar från förarassistanssys‐
tem
● automatlådans växelväljarläge
● växlingsindikering● information om ljud/telefon
● navigationsinformation om bilen är utrustad med ett navigerings‐
system.
Det finns tre reglage ovanför strömb‐
rytaren för manövrering av head-up-
displayen.
Displayvisning
Du kan välja olika visningslägen för
head-up-displayen genom att trycka
på / -knappen. För varje tryck
ändras displayvisningen.
Hastighetsvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● trafikskyltar: indikerar hastighets‐
gränser
Prestandavisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● varvräknare: motorvarvtalet i varv per minut
● automatisk växellåda: växelvälja‐
rens läge

120Instrument och reglage● manuell/automatisk växellåda:växelindikering
● autostoppindikering
Ljudvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● information om vad som spelas upp
Navigationsvisning
Indikerar
● hastighetsmätare: digital hastig‐ hetsvisning
● navigeringsinformation med köranvisningar
Kontrollampor för aktiv säkerhet
I alla visningslägen visas kontrollam‐
por för följande förarassistanssystem
i den översta raden på displayen
● fordon detekterat framför A:
fordonsdetektion
● filhållningsassistent a: status
och varning● adaptiv farthållare Õ: inställd
hastighet och status
● fotgängare detekterad framför bilen 7: fotgängardetektion
Varningsmeddelanden
Följande lista innehåller endast ett
fåtal av alla möjliga varningsmedde‐
landen. Vissa kanske inte är tillgäng‐
liga för just din bil, andra kan visas
beroende på fordonskonfiguration.
Varningsmeddelanden visas på varje
sida vid behov
● fotgängarskydd
● kollisionsvarning
● upp-/nedväxling
● inkommande samtal
Du kan återställa varningar med lägre prioritet genom att trycka på G.
Högprioriterade varningar visas så
länge faran består. Systemmedde‐
landen eller fordonsvarningar kan
kräva omedelbara åtgärder. Uppsök
en verkstad för att få hjälp.Justera positionen för head-up-
displayens bild
1. Justera förarsätet.
2. Starta motorn.
3. Tryck ner knappen . eller dra den
uppåt för att centrera bilden. Den
kan bara justeras uppåt och
nedåt, inte i sidled.9 Varning
Om HUD-bilden är för stark eller
placerad för högt i ditt synfält kan
den hindra fri sikt när det är mörkt
ute. Se till att hålla HUD-bilden
dämpad och placera den lågt i ditt synfält.
Justera ljusstyrkan
Head-up-displayens ljusstyrka just‐
eras automatiskt för att kompensera
för ytterbelysningen. Ljusstyrkan kan
också justeras manuellt vid behov:
Håll & uppåt för att öka ljusstyrkan.
Håll knappen nedtryckt för att minska
ljusstyrkan.
